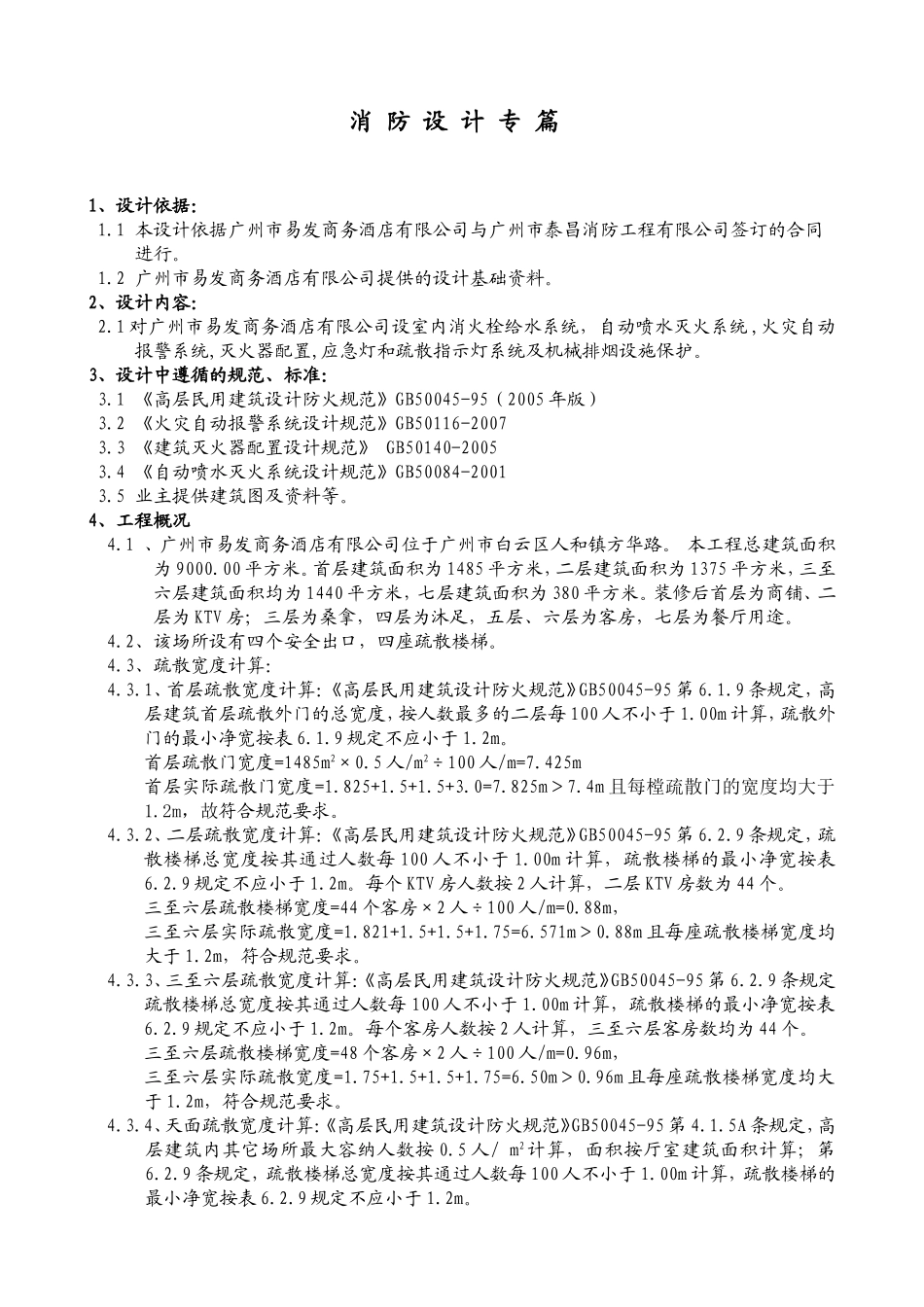

消防设计专篇1、设计依据：1.1本设计依据广州市易发商务酒店有限公司与广州市泰昌消防工程有限公司签订的合同进行。1.2广州市易发商务酒店有限公司提供的设计基础资料。2、设计内容：2.1对广州市易发商务酒店有限公司设室内消火栓给水系统，自动喷水灭火系统,火灾自动报警系统,灭火器配置,应急灯和疏散指示灯系统及机械排烟设施保护。3、设计中遵循的规范、标准：3.1《高层民用建筑设计防火规范》GB50045-95（2005年版）3.2《火灾自动报警系统设计规范》GB50116-20073.3《建筑灭火器配置设计规范》GB50140-20053.4《自动喷水灭火系统设计规范》GB50084-20013.5业主提供建筑图及资料等。4、工程概况4.1、广州市易发商务酒店有限公司位于广州市白云区人和镇方华路。本工程总建筑面积为9000.00平方米。首层建筑面积为1485平方米，二层建筑面积为1375平方米，三至六层建筑面积均为1440平方米，七层建筑面积为380平方米。装修后首层为商铺、二层为KTV房；三层为桑拿，四层为沐足，五层、六层为客房，七层为餐厅用途。4.2、该场所设有四个安全出口，四座疏散楼梯。4.3、疏散宽度计算：4.3.1、首层疏散宽度计算：《高层民用建筑设计防火规范》GB50045-95第6.1.9条规定，高层建筑首层疏散外门的总宽度，按人数最多的二层每100人不小于1.00m计算，疏散外门的最小净宽按表6.1.9规定不应小于1.2m。首层疏散门宽度=1485m2×0.5人/m2÷100人/m=7.425m首层实际疏散门宽度=1.825+1.5+1.5+3.0=7.825m＞7.4m且每樘疏散门的宽度均大于1.2m，故符合规范要求。4.3.2、二层疏散宽度计算：《高层民用建筑设计防火规范》GB50045-95第6.2.9条规定，疏散楼梯总宽度按其通过人数每100人不小于1.00m计算，疏散楼梯的最小净宽按表6.2.9规定不应小于1.2m。每个KTV房人数按2人计算，二层KTV房数为44个。三至六层疏散楼梯宽度=44个客房×2人÷100人/m=0.88m，三至六层实际疏散宽度=1.821+1.5+1.5+1.75=6.571m＞0.88m且每座疏散楼梯宽度均大于1.2m，符合规范要求。4.3.3、三至六层疏散宽度计算：《高层民用建筑设计防火规范》GB50045-95第6.2.9条规定疏散楼梯总宽度按其通过人数每100人不小于1.00m计算，疏散楼梯的最小净宽按表6.2.9规定不应小于1.2m。每个客房人数按2人计算，三至六层客房数均为44个。三至六层疏散楼梯宽度=48个客房×2人÷100人/m=0.96m，三至六层实际疏散宽度=1.75+1.5+1.5+1.75=6.50m＞0.96m且每座疏散楼梯宽度均大于1.2m，符合规范要求。4.3.4、天面疏散宽度计算：《高层民用建筑设计防火规范》GB50045-95第4.1.5A条规定，高层建筑内其它场所最大容纳人数按0.5人/m2计算，面积按厅室建筑面积计算；第6.2.9条规定，疏散楼梯总宽度按其通过人数每100人不小于1.00m计算，疏散楼梯的最小净宽按表6.2.9规定不应小于1.2m。天面疏散楼梯宽度=厅室面积380m2×0.5人/m2÷100人/m=1.9m天面实际疏散楼梯宽度=1.5+1.75+1.75=5.0m＞1.9m且每座疏散楼梯宽度均大于1.2m，符合规范要求。5、各系统设计简介5.1、自动喷水灭火系统设计简介5.1.1、按中危险等级Ⅰ级设计,设计流量为16L/S,设计喷水强度6L/min.m2，作用面积160m2。5.1.2、消防自动喷水系统管道采用镀锌管，管道允许公称压力为Pg=1200千帕。5.1.3、管道连接：DN<100采丝扣连接，DN=100或DN>100采用法兰或沟槽式连接。5.1.4、消防喷头，带电接点阀门等采用成品，并报消防部门批准方可使用。5.1.5、楼层使用功能，平面布置等如有改变，应相应调整消防平面，并报有关部门批准。5.1.6、各层消防管道贴梁下走管，吊顶面喷头向下安装，吊顶内净空大于800mm时应安装上下喷头，向上安装的喷头，喷头浅水盘与楼板的距离为10厘米。5.1.7、安装喷头设计动作温度为68℃。5.1.8、水流指示器应竖直安装在水平管道上侧，其动作方向应和水流方向一致。5.1.9、在离消防水池取水口距离为15~40m间设有两台DN100的喷淋水泵接合器。5.1.10、各项施工及验收应按国家及地方现行有关规范的要求执行。5.2、室内消防栓给水系统设计简介5.2.1消火栓系统设计流量为10L/S。5.2.2、选用单门单栓，箱体尺寸950*650*240，内设DN65消防栓一个,DN65合纤衬胶水带25m,φ19喷嘴水枪一支,栓口...
