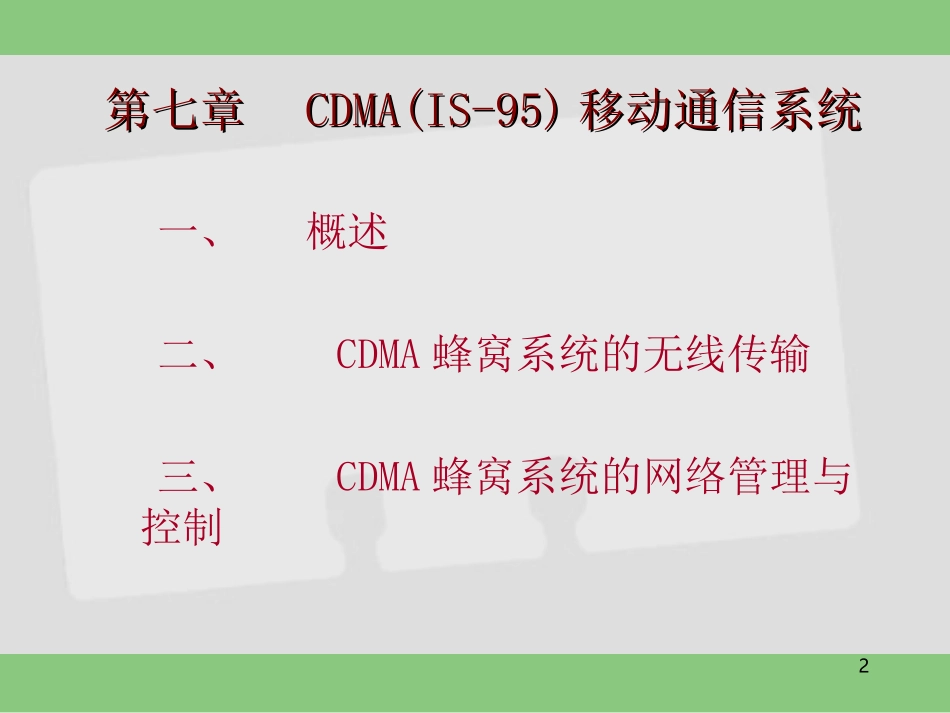

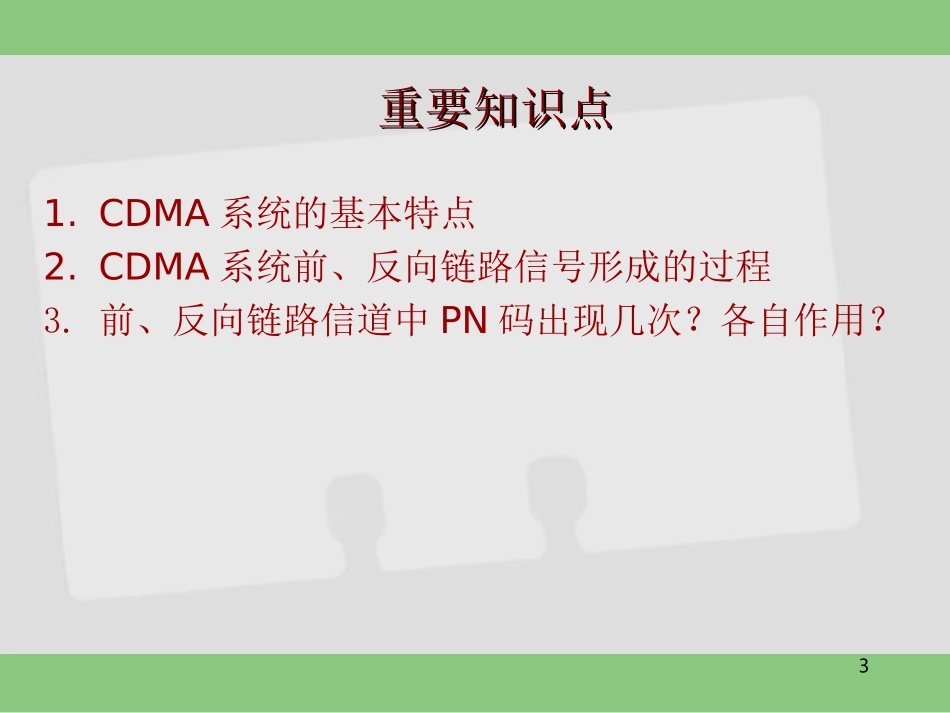

1移动通信原理移动通信原理安徽建筑工业学院朱徐来zhuxulai@126.com2第七章第七章CDMA(IS-95)CDMA(IS-95)移动通信系统移动通信系统一、概述二、CDMA蜂窝系统的无线传输三、CDMA蜂窝系统的网络管理与控制3重要知识点重要知识点1.CDMA系统的基本特点2.CDMA系统前、反向链路信号形成的过程3.前、反向链路信道中PN码出现几次？各自作用？42.1.3GSM2.1.3GSM的工作频段的工作频段频段：上行：890~915MHz，1710~1785MHz下行：935~960MHz，1805~1880MHz我国：上行：905~915MHz下行：950~960MHz上行：1710~1755MHz，1805~1850MHz52.1.42.1.4GSMGSM的频道和调制的频道和调制★收发频率间隔：45MHz★相邻两频道间隔为200kHz。工作频段包含124对(DCS1800:373对）频道，每个频道8个时隙，共992个物理信道★调制方式：◆高斯最小移频键控(GMSK)原因：邻信道干扰小于-60dB◆高斯滤波器：BT=0.3◆频谱利用率：1.35bps/Hz6§1§1概述概述★扩频的概念*★CDMA蜂窝系统的概念及特征★CDMA蜂窝系统的同步与定时7扩频的基本原理扩频的基本原理◆扩频技术是把信息的频谱展宽进行传输的技术◆根据Shannon公式，在白噪声干扰下，通信系统的信道容量为：公式说明：对一个给定的信道容量而言，可以利用带宽与信噪比的互换而保持不变，即以频带换取信噪比)/)(1(log)1(log022sbitBNSBNSBC8CDMACDMA基本概念基本概念CDMA是码分多址系统：◆CDMA基于扩频技术，用户具有特征码◆扩频：信息带宽扩展◆码分：实现用户，信道和基站的标识问题采用m序列，Gold序列等伪随机序列（PN码）9mm序列的自相关特性（一）序列的自相关特性（一）例：序列0010111序列1001011都为不同相位的同一序列序列1100101移位数10mm序列的自相关特性（二）序列的自相关特性（二）11CDMA蜂窝系统的概念及特征★美国Qualcomm公司于1990年提出了基于直扩码分的数字蜂窝通信系统，1993年正式成为北美数字蜂窝通信标准。IS-95是第一个码分多址CDMA的空中接口标准。IS-95空中接口主要参数如下表所示：12频段下行：(基—>移)：869～894MHz，25MHz上行：(移—>基)：824～849MHz，25MHz信道数64个码分信道/每一个载频射频带宽2×1.23MHz(其中第一频道为2×1.77MHz)调制方式基站：QPSK；移动台：OQPSK扩频方式直接序列扩频：DS-CDMA话音编码可变速率CELP，最大速率8Kb/s，最大数据率9.6Kb/s信道编码卷积编码：下行：码率R=1/2，约束长度K=9；上行：码率R=1/3，约束长度K=9交织编码：交织间距：20ms(话音帧周期)地址码信道地址码(下行)：64阶Walsh正交码基站地址码(下行)：，m序列码，用户地址码(上行)：，m序列长码截短功控800Hz，周期1.25ms1521m4221m13CDMA系统特点◆可采用多种分集技术(时间、频率和空间分集)◆较低的发射功率,低的信噪比要求◆保密性好◆软切换◆大容量,软容量◆话音激活◆CDMA系统的要求严格的同步与定时CDMA系统的公共时钟基准是CDMA系统时（CDMASystemTime），它是采用GPS（全球定位系统）时间标尺，每２秒钟（对应75个短码周期）对短码进行一次校准。14§2§2CDMACDMA蜂窝系统的无线传输蜂窝系统的无线传输◆物理信道与逻辑信道◆前向CDMA链路信号◆反向CDMA链路信号15物理信道（一）前向链路（ForwardLink）：BS到MS方向的链路反向链路（ReverseLink）：MS到BS方向的链路前向链路和反向链路均是由码分物理信道构成的。码分物理信道正交特性的数学表达式为16物物理信道（二）理信道（二）其中，不同的PNi和PNj(i,j=1，2，3…）的不同码型代表不同的码分物理信道。在IS一95标准中，由Walsh序列,长码等PN码提供的码分物理信道，将在后面详细介绍。jijidtPNPNji,0,1172.2.逻辑信道（一）利用码分物理信道可以传送不同功能的信息。依据所传送的信息功能不同而分类的信道，则称为逻辑信道。逻辑信道及其功能如下：◆导频信道——基站在此信道发送引导信号（其信号功率比其它信道高20dB）供移动台识别基站频率（相位），并引导移动台入网◆同步信道——基站在此信道发送同步信息供移动台建立与系统的定时和同步18逻辑信道(二）◆寻呼信道——基站在此信道寻呼移动台发送有关寻呼、指令及业务信道指配...
