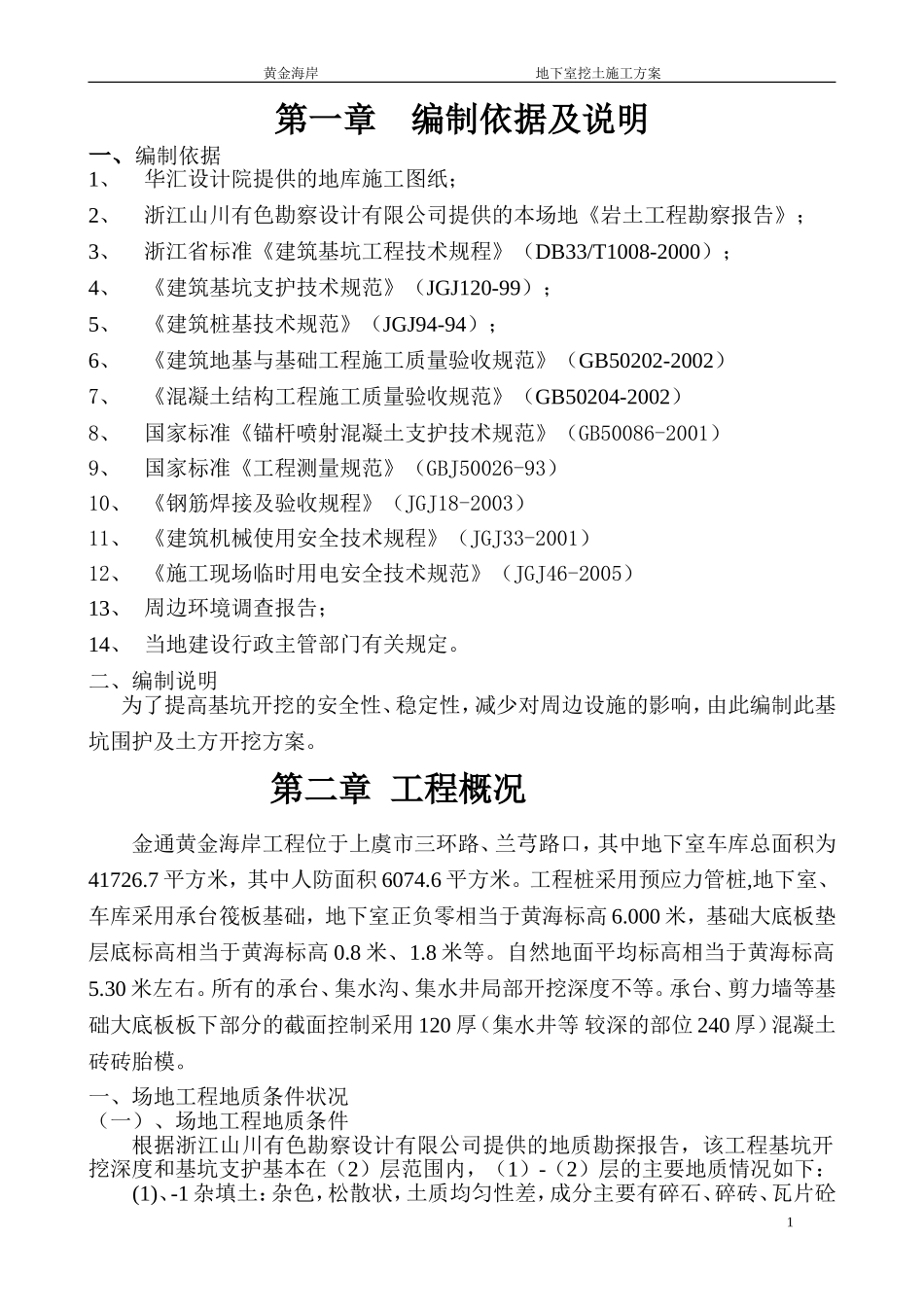

地下室挖土方案_第1页
1/13

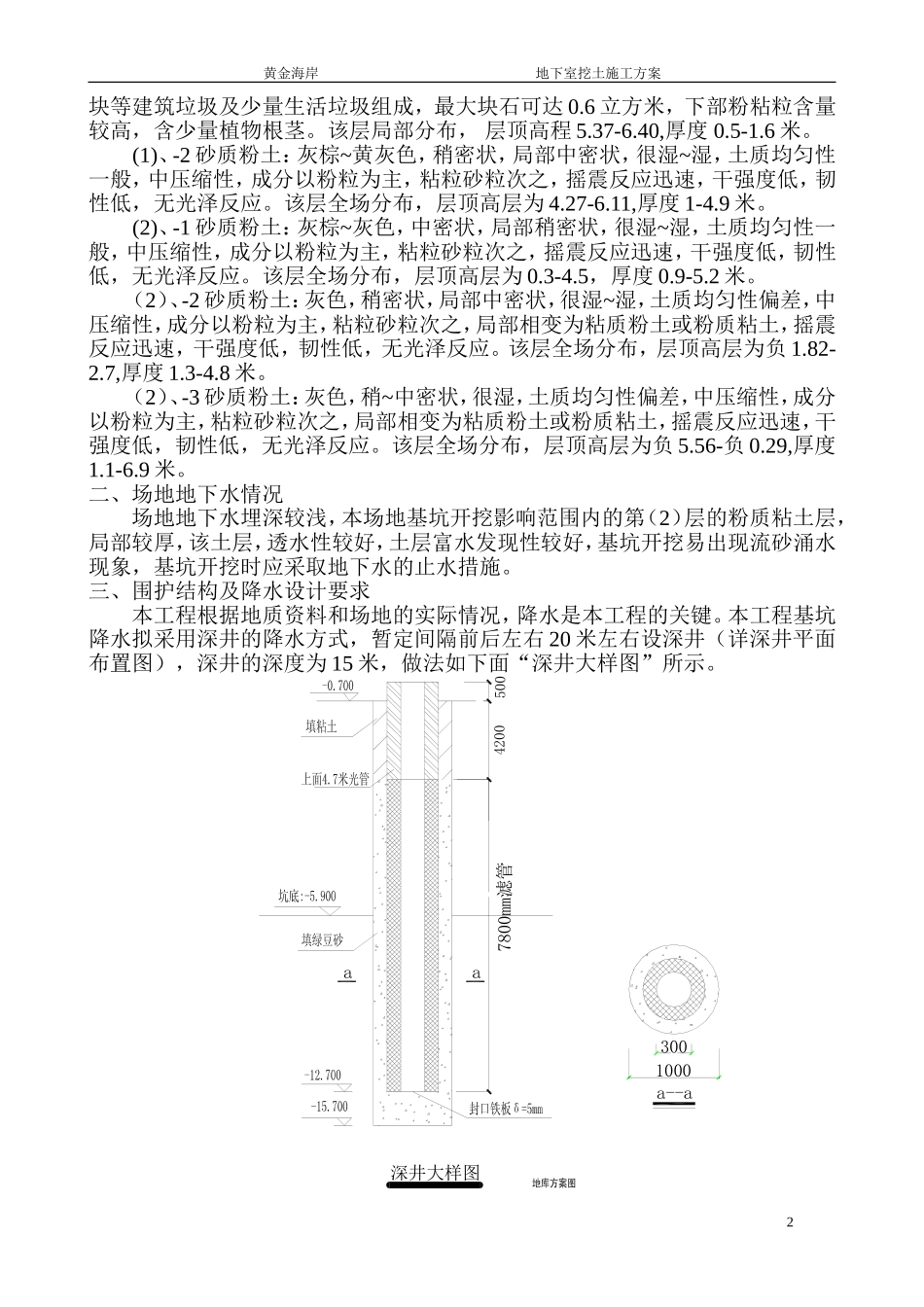

地下室挖土方案_第2页
2/13
地下室挖土方案_第3页
3/13
黄金海岸地下室挖土施工方案第一章编制依据及说明一、编制依据1、华汇设计院提供的地库施工图纸;2、浙江山川有色勘察设计有限公司提供的本场地《岩土工程勘察报告》;3、浙江省标准《建筑基坑工程技术规程》(DB33/T1008-2000);4、《建筑基坑支护技术规范》(JGJ120-99);5、《建筑桩基技术规范》(JGJ94-94);6、《建筑地基与基础工程施工质量验收规范》(GB50202-2002)7、《混凝土结构工程施工质量验收规范》(GB50204-2002)8、国家标准《锚杆喷射混凝土支护技术规范》(GB50086-2001)9、国家标准《工程测量规范》(GBJ50026-93)10、《钢筋焊接及验收规程》(JGJ18-2003)11、《建筑机械使用安全技术规程》(JGJ33-2001)12、《施工现场临时用电安全技术规范》(JGJ46-2005)13、周边环境调查报告;14、当地建设行政主管部门有关规定。二、编制说明为了提高基坑开挖的安全性、稳定性,减少对周边设施的影响,由此编制此基坑围护及土方开挖方案。第二章工程概况金通黄金海岸工程位于上虞市三环路、兰芎路口,其中地下室车库总面积为41726.7平方米,其中人防面积6074.6平方米。工程桩采用预应力管桩,地下室、车库采用承台筏板基础,地下室正负零相当于黄海标高6.000米,基础大底板垫层底标高相当于黄海标高0.8米、1.8米等。自然地面平均标高相当于黄海标高5.30米左右。所有的承台、集水沟、集水井局部开挖深度不等。承台、剪力墙等基础大底板板下部分的截面控制采用120厚(集水井等较深的部位240厚)混凝土砖砖胎模。一、场地工程地质条件状况(一)、场地工程地质条件根据浙江山川有色勘察设计有限公司提供的地质勘探报告,该工程基坑开挖深度和基坑支护基本在(2)层范围内,(1)-(2)层的主要地质情况如下:(1)、-1杂填土:杂色,松散状,土质均匀性差,成分主要有碎石、碎砖、瓦片砼1黄金海岸地下室挖土施工方案块等建筑垃圾及少量生活垃圾组成,最大块石可达0.6立方米,下部粉粘粒含量较高,含少量植物根茎。该层局部分布,层顶高程5.37-6.40,厚度0.5-1.6米。(1)、-2砂质粉土:灰棕~黄灰色,稍密状,局部中密状,很湿~湿,土质均匀性一般,中压缩性,成分以粉粒为主,粘粒砂粒次之,摇震反应迅速,干强度低,韧性低,无光泽反应。该层全场分布,层顶高层为4.27-6.11,厚度1-4.9米。(2)、-1砂质粉土:灰棕~灰色,中密状,局部稍密状,很湿~湿,土质均匀性一般,中压缩性,成分以粉粒为主,粘粒砂粒次之,摇震反应迅速,干强度低,韧性低,无光泽反应。该层全场分布,层顶高层为0.3-4.5,厚度0.9-5.2米。(2)、-2砂质粉土:灰色,稍密状,局部中密状,很湿~湿,土质均匀性偏差,中压缩性,成分以粉粒为主,粘粒砂粒次之,局部相变为粘质粉土或粉质粘土,摇震反应迅速,干强度低,韧性低,无光泽反应。该层全场分布,层顶高层为负1.82-2.7,厚度1.3-4.8米。(2)、-3砂质粉土:灰色,稍~中密状,很湿,土质均匀性偏差,中压缩性,成分以粉粒为主,粘粒砂粒次之,局部相变为粘质粉土或粉质粘土,摇震反应迅速,干强度低,韧性低,无光泽反应。该层全场分布,层顶高层为负5.56-负0.29,厚度1.1-6.9米。二、场地地下水情况场地地下水埋深较浅,本场地基坑开挖影响范围内的第(2)层的粉质粘土层,局部较厚,该土层,透水性较好,土层富水发现性较好,基坑开挖易出现流砂涌水现象,基坑开挖时应采取地下水的止水措施。三、围护结构及降水设计要求本工程根据地质资料和场地的实际情况,降水是本工程的关键。本工程基坑降水拟采用深井的降水方式,暂定间隔前后左右20米左右设深井(详深井平面布置图),深井的深度为15米,做法如下面“深井大样图”所示。aa300a--a1000深井大样图7800mm滤管50042002黄金海岸地下室挖土施工方案本工程基坑采用1:1.2的放坡大开挖,为确保坡面的稳定,在边坡上用60厚C20(内配φ4@250双向钢筋网)细石混凝土护坡,如下图所示。主楼边土全部挖至地地库基坑底标高;基坑中的集水沟、井等坑中坑也采用大开挖。坑底四周设排水沟和集水井排水。四、工程特点1、本工程主楼主体结构已封顶,地库施工与主楼装修将同时进行,且地库与主楼较为接近,给安全...
