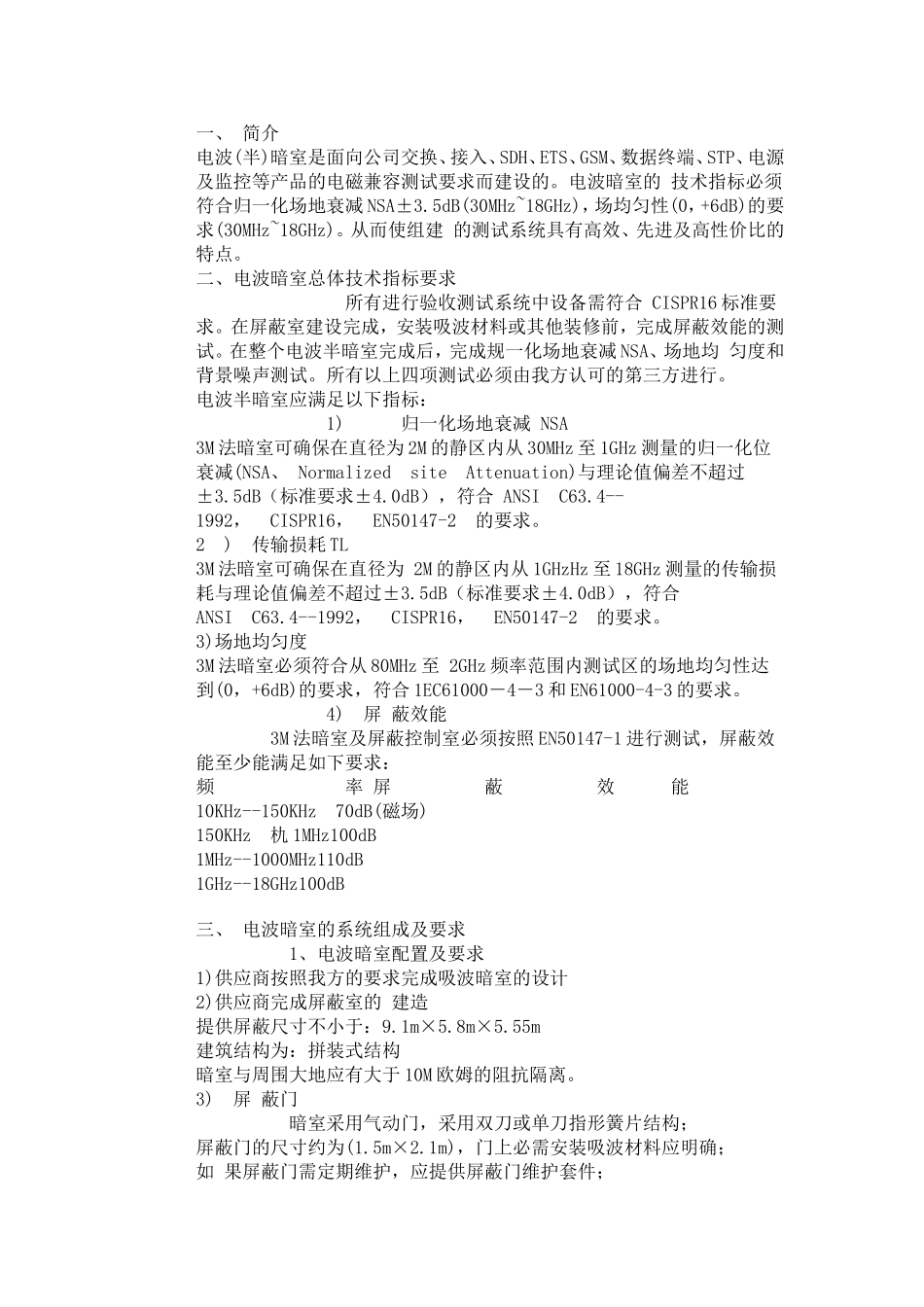

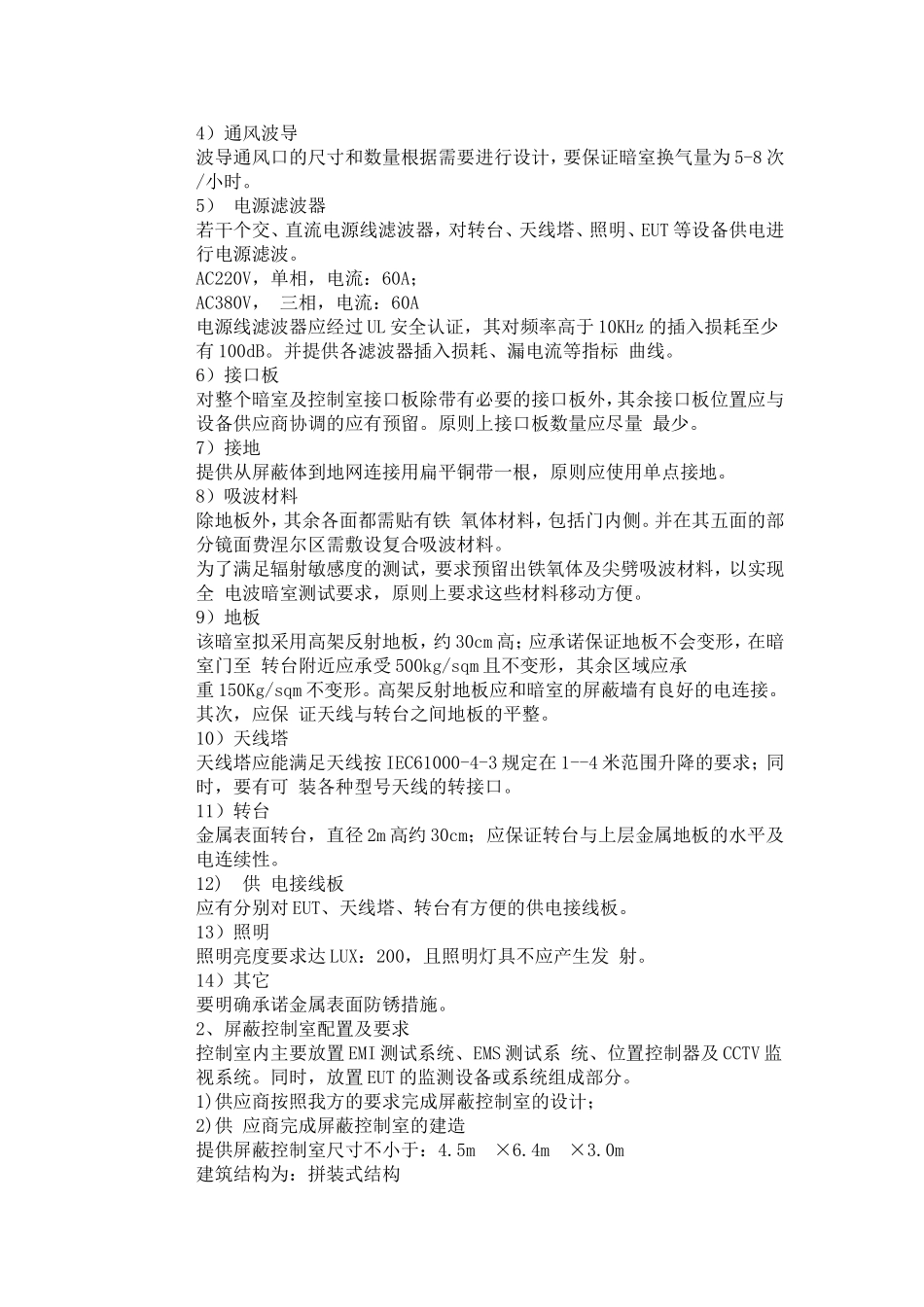

一、简介电波(半)暗室是面向公司交换、接入、SDH、ETS、GSM、数据终端、STP、电源及监控等产品的电磁兼容测试要求而建设的。电波暗室的技术指标必须符合归一化场地衰减NSA±3.5dB(30MHz~18GHz)，场均匀性(0，+6dB)的要求(30MHz~18GHz)。从而使组建的测试系统具有高效、先进及高性价比的特点。二、电波暗室总体技术指标要求所有进行验收测试系统中设备需符合CISPR16标准要求。在屏蔽室建设完成，安装吸波材料或其他装修前，完成屏蔽效能的测试。在整个电波半暗室完成后，完成规一化场地衰减NSA、场地均匀度和背景噪声测试。所有以上四项测试必须由我方认可的第三方进行。电波半暗室应满足以下指标：1)归一化场地衰减NSA3M法暗室可确保在直径为2M的静区内从30MHz至1GHz测量的归一化位衰减(NSA、NormalizedsiteAttenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992，CISPR16，EN50147-2的要求。2)传输损耗TL3M法暗室可确保在直径为2M的静区内从1GHzHz至18GHz测量的传输损耗与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992，CISPR16，EN50147-2的要求。3)场地均匀度3M法暗室必须符合从80MHz至2GHz频率范围内测试区的场地均匀性达到(0，+6dB)的要求，符合1EC61000－4－3和EN61000-4-3的要求。4)屏蔽效能3M法暗室及屏蔽控制室必须按照EN50147-1进行测试，屏蔽效能至少能满足如下要求：频率屏蔽效能10KHz--150KHz70dB(磁场)150KHz朹1MHz100dB1MHz--1000MHz110dB1GHz--18GHz100dB三、电波暗室的系统组成及要求1、电波暗室配置及要求1)供应商按照我方的要求完成吸波暗室的设计2)供应商完成屏蔽室的建造提供屏蔽尺寸不小于：9.1m×5.8m×5.55m建筑结构为：拼装式结构暗室与周围大地应有大于10M欧姆的阻抗隔离。3)屏蔽门暗室采用气动门，采用双刀或单刀指形簧片结构；屏蔽门的尺寸约为(1.5m×2.1m)，门上必需安装吸波材料应明确；如果屏蔽门需定期维护，应提供屏蔽门维护套件；4）通风波导波导通风口的尺寸和数量根据需要进行设计，要保证暗室换气量为5-8次/小时。5）电源滤波器若干个交、直流电源线滤波器，对转台、天线塔、照明、EUT等设备供电进行电源滤波。AC220V，单相，电流：60A；AC380V，三相，电流：60A电源线滤波器应经过UL安全认证，其对频率高于10KHz的插入损耗至少有100dB。并提供各滤波器插入损耗、漏电流等指标曲线。6）接口板对整个暗室及控制室接口板除带有必要的接口板外，其余接口板位置应与设备供应商协调的应有预留。原则上接口板数量应尽量最少。7）接地提供从屏蔽体到地网连接用扁平铜带一根，原则应使用单点接地。8）吸波材料除地板外，其余各面都需贴有铁氧体材料，包括门内侧。并在其五面的部分镜面费涅尔区需敷设复合吸波材料。为了满足辐射敏感度的测试，要求预留出铁氧体及尖劈吸波材料，以实现全电波暗室测试要求，原则上要求这些材料移动方便。9）地板该暗室拟采用高架反射地板，约30cm高；应承诺保证地板不会变形，在暗室门至转台附近应承受500kg/sqm且不变形，其余区域应承重150Kg/sqm不变形。高架反射地板应和暗室的屏蔽墙有良好的电连接。其次，应保证天线与转台之间地板的平整。10）天线塔天线塔应能满足天线按IEC61000-4-3规定在1--4米范围升降的要求；同时，要有可装各种型号天线的转接口。11）转台金属表面转台，直径2m高约30cm；应保证转台与上层金属地板的水平及电连续性。12)供电接线板应有分别对EUT、天线塔、转台有方便的供电接线板。13）照明照明亮度要求达LUX：200，且照明灯具不应产生发射。14）其它要明确承诺金属表面防锈措施。2、屏蔽控制室配置及要求控制室内主要放置EMI测试系统、EMS测试系统、位置控制器及CCTV监视系统。同时，放置EUT的监测设备或系统组成部分。1)供应商按照我方的要求完成屏蔽控制室的设计；2)供应商完成屏蔽控制室的建造提供屏蔽控制室尺寸不小于：4.5m×6.4m×3.0m建筑结构为：拼装式结构屏蔽体到地网连接应通过暗室屏蔽体实现3)屏蔽门屏蔽控制室采用单刀屏蔽门，尺寸为0.9m×2.0m。如果屏蔽门需定期维护，应提供屏蔽门维护套件。4）通风波导波导通风口的尺寸及数...
