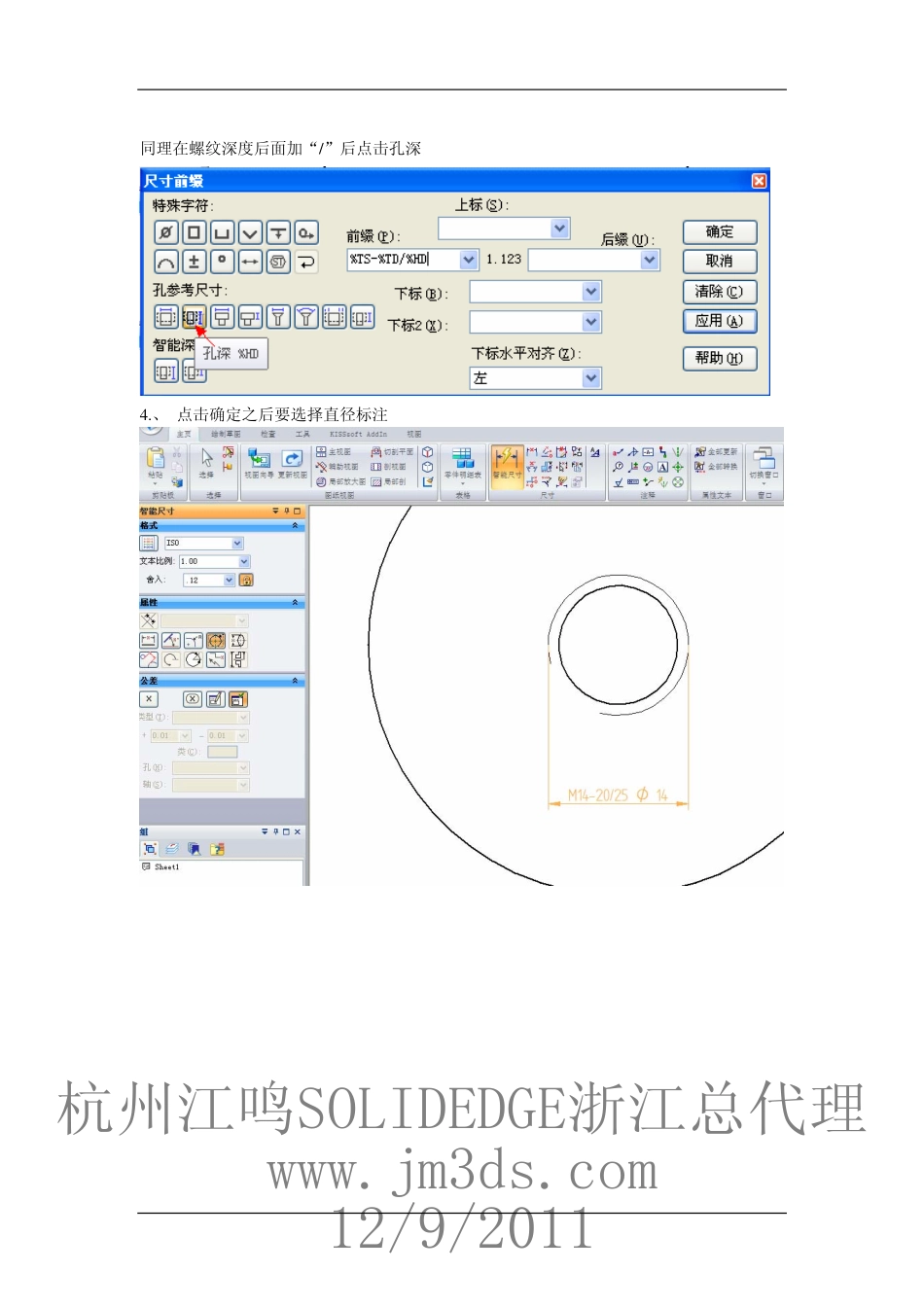

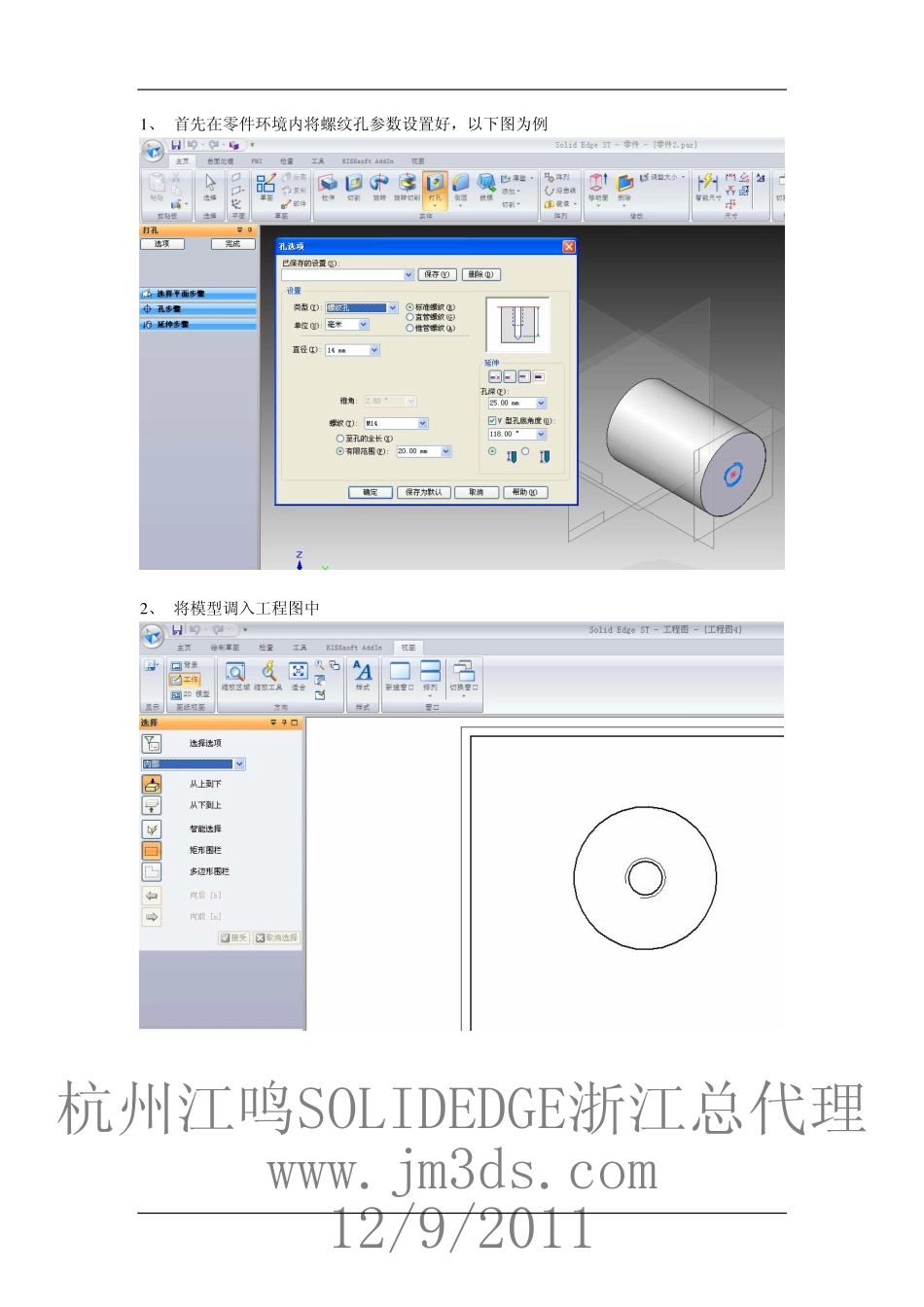

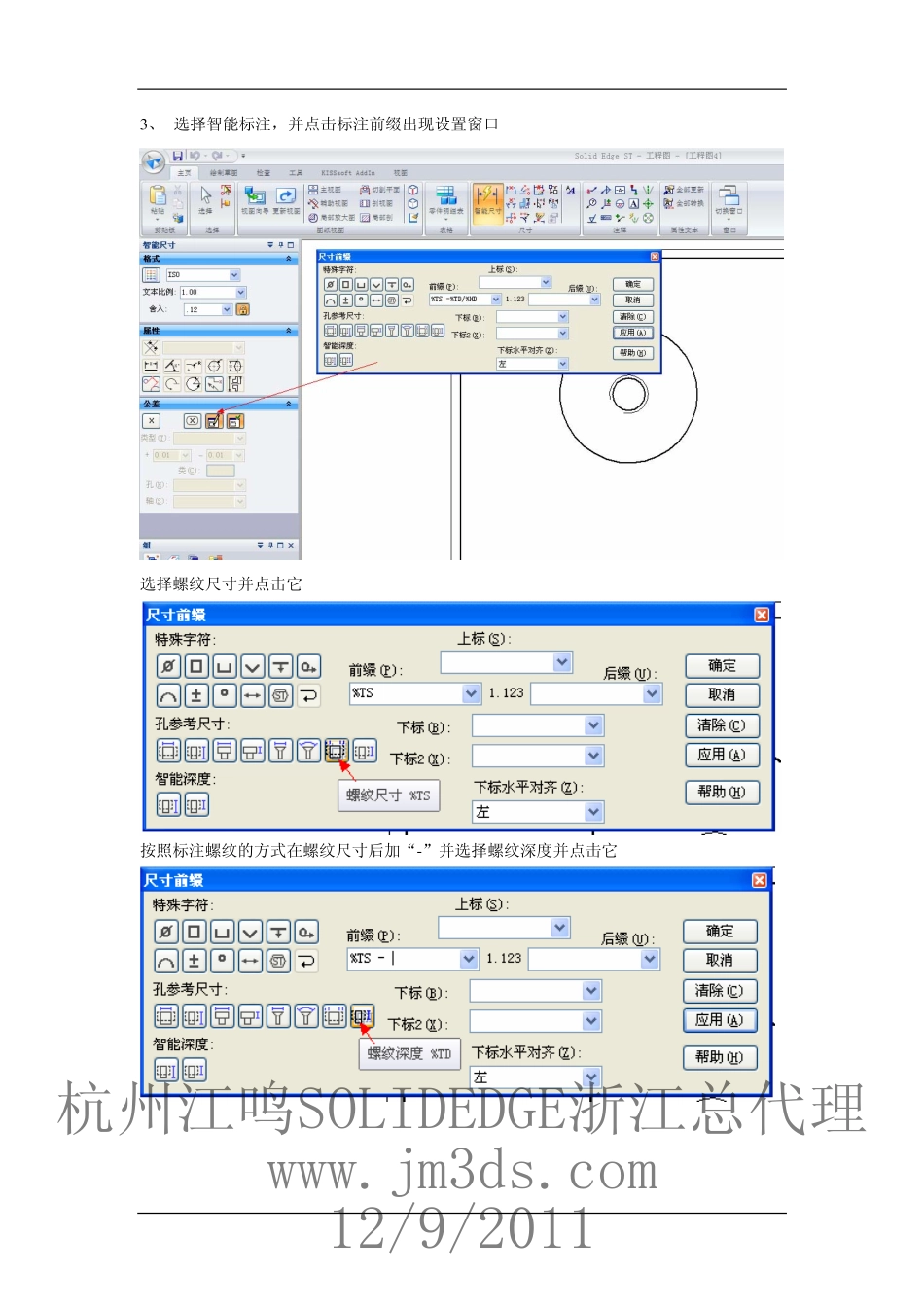

1、首先在零件环境内将螺纹孔参数设置好，以下图为例2、将模型调入工程图中杭州江鸣SOLIDEDGE浙江总代理www.jm3ds.com12/9/20113、选择智能标注，并点击标注前缀出现设置窗口选择螺纹尺寸并点击它按照标注螺纹的方式在螺纹尺寸后加“-”并选择螺纹深度并点击它杭州江鸣SOLIDEDGE浙江总代理www.jm3ds.com12/9/2011同理在螺纹深度后面加“/”后点击孔深4.、点击确定之后要选择直径标注杭州江鸣SOLIDEDGE浙江总代理www.jm3ds.com12/9/20115这个时候还是不对的，因为后面多了个直径，怎么解决呢，很简单，看下面将尺寸类型设置为空白杭州江鸣SOLIDEDGE浙江总代理www.jm3ds.com12/9/2011http:www.3dst.com6、还可以在注释里也可以这样标注杭州江鸣SOLIDEDGE浙江总代理www.jm3ds.com12/9/20117、当然也可以在建模的时候将螺纹孔的尺寸标注好，8、然后回到工程图选择调入尺寸就可以直接显示这个螺纹孔的尺寸了杭州江鸣SOLIDEDGE浙江总代理www.jm3ds.com12/9/2011
