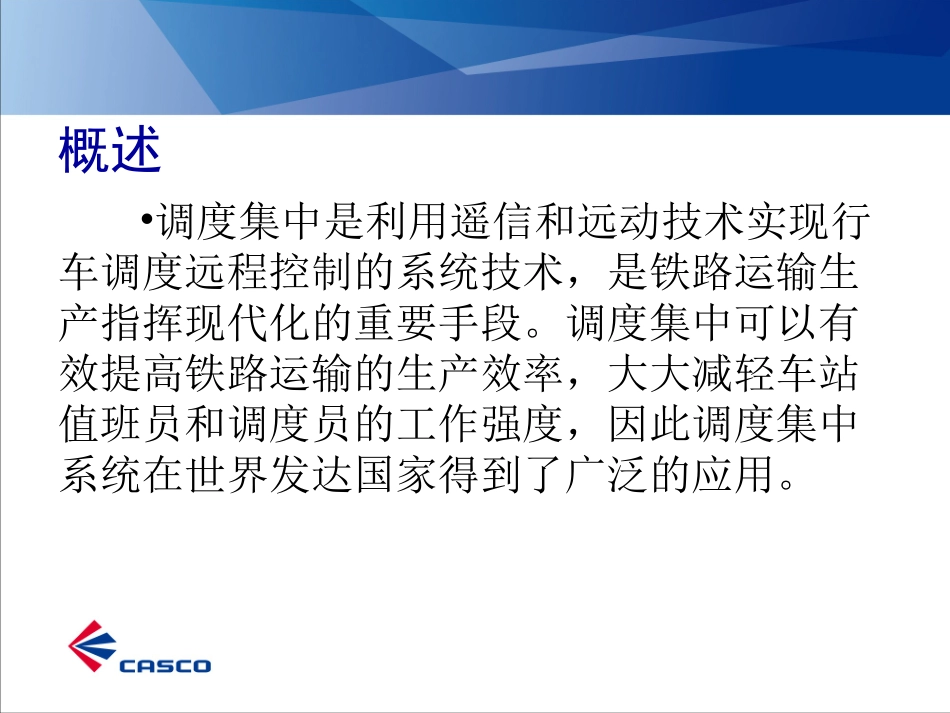

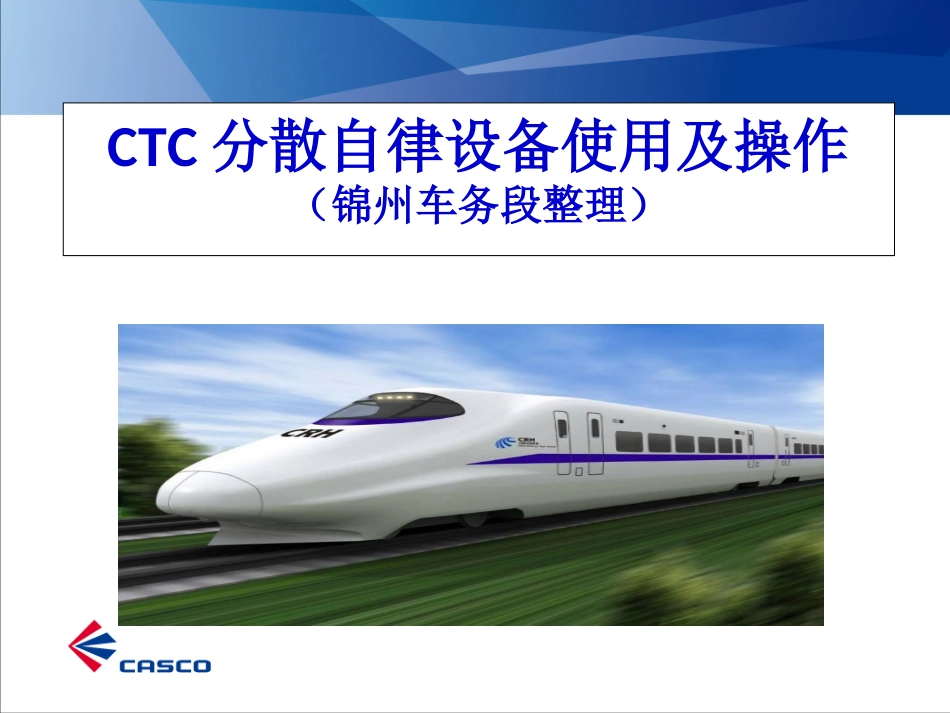

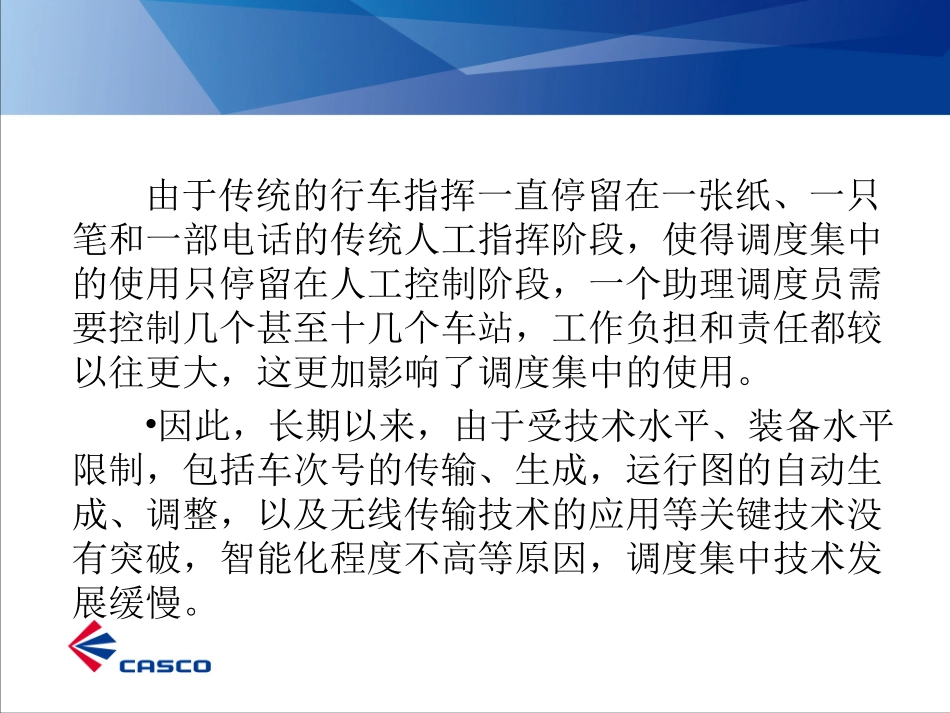

CTC分散自律设备使用及操作(锦州车务段整理)2概述•调度集中是利用遥信和远动技术实现行车调度远程控制的系统技术,是铁路运输生产指挥现代化的重要手段。调度集中可以有效提高铁路运输的生产效率,大大减轻车站值班员和调度员的工作强度,因此调度集中系统在世界发达国家得到了广泛的应用。3由于传统的行车指挥一直停留在一张纸、一只笔和一部电话的传统人工指挥阶段,使得调度集中的使用只停留在人工控制阶段,一个助理调度员需要控制几个甚至十几个车站,工作负担和责任都较以往更大,这更加影响了调度集中的使用。•因此,长期以来,由于受技术水平、装备水平限制,包括车次号的传输、生成,运行图的自动生成、调整,以及无线传输技术的应用等关键技术没有突破,智能化程度不高等原因,调度集中技术发展缓慢。4•TMIS(铁路预确报系统)是铁路(铁科研)最早研制的铁路信息管理系统。•DMIS(铁路调度指挥管理信息系统)完全解决了行车指挥自动化的问题,实现了运行阶段计划的自动生成和辅助自动调整,是全面实现调度集中系统的重要基础。5系统重要概念分散自律分散自律是分布式人工智能和自动化领域的新概念,具体到我们铁路调度系统,是指车站与调度中心各自独立,自成体系,灵活组合,由高可靠性的双环网络结构联接在一起,可由中心通过给车站系统发命令的方式统一控制,也可由车站根据预定的规则和计划信息自动产生控制命令,也可由人工发命令控制。车站子系统可根据各个车站的站细规则和实际行车状况自我检查约束。中心可远程查看车站各方面信息,并可远程控制车站设备操作。车站可以在中心远程控制下工作,而即使与中心断开,也可以自行保证安全。在各种控制方式下,均需要根据预定义的安全规则进行校核,确保自动化系统的动作是安全可控的。6分散自律的三种控制方式•A)中心控制:中心操作方式适用于较小的中间站或者无人站,信号设备控制权限划分如下:•中心具有信号设备的全部控制权,包括列车进路序列、列车进路按钮、调车进路序列、调车进路按钮以及其他功能性控制操作;•车站无直接控制权限。7•B)车站调车操作方式•中心对列车进路有操作权,对调车进路无操作权;车站对调车进路有操作权,对列车进路无操作权;适用于大多数CTC控制车站,信号设备控制权限划分如下:•列车进路序列、列车进路按钮由中心控制;•调车进路序列、调度进路按钮由车站控制;•道岔的单操、单锁、单解、单封中心和车站均可操作。•功能按钮:半自动闭塞按钮、坡道按钮、上电解锁按钮、允许改方、总取消按钮,中心和车站均可操作。•对于封锁操作,在该操作方式下遵循“谁封锁,谁解锁”的原则,即调度员封锁的设备,车站无法解锁;车站封锁的设备,调度员无法解锁。8•C)车站操作方式•车站操作方式适用于较大型车站,信号设备控制权限划分如下:•车站具有全部信号设备的控制权,包括列车进路序列、列车进路按钮、调车进路序列、调车进路按钮以及其他功能性控制操作。•中心无直接控制权限。•用户可以在这三种控制方式间转换,但必须附合转换条件,具体转换方式,请参照后面相关章节。9•非常站控•在非常站控控制模式下,CTC系统不再发出进路控制命令,所有的列车进路和调车进路由车站值班员在原有的微机联锁设备上手工操作。CTC仅用来接收调度命令和阶段计划,并显示站间透明信息等(降级为TDCS使用)。10•进路序列•指本系统根据最新的阶段计划,自动生成的本站下一步需要准备办理的进路的列表,根据时间由近及远进行排序。•进路序列中的每一条进路信息,包括以下信息:•车次号•接车或通过股道•是否自动触发•进路类型(接车、发车、通过)•计划到发时间•进路状态,存在6种状态(等待、正在触发、已触发、已取消、占用、出清)•进路描述信息11•自动触发进路•指本系统根据阶段计划信息、车次号信息、本站站细规则、当前信号道岔设备状态、列车位置等一系列约束条件,在合适的接近区间,或指定的提前时间量到达时,自动按计划排列接发列车进路。不需要人工干预。•自动排列进路的具体工作原理是,由车站自律机根据进路序列,自动产生操作命令,发往微机联锁设备,或...
