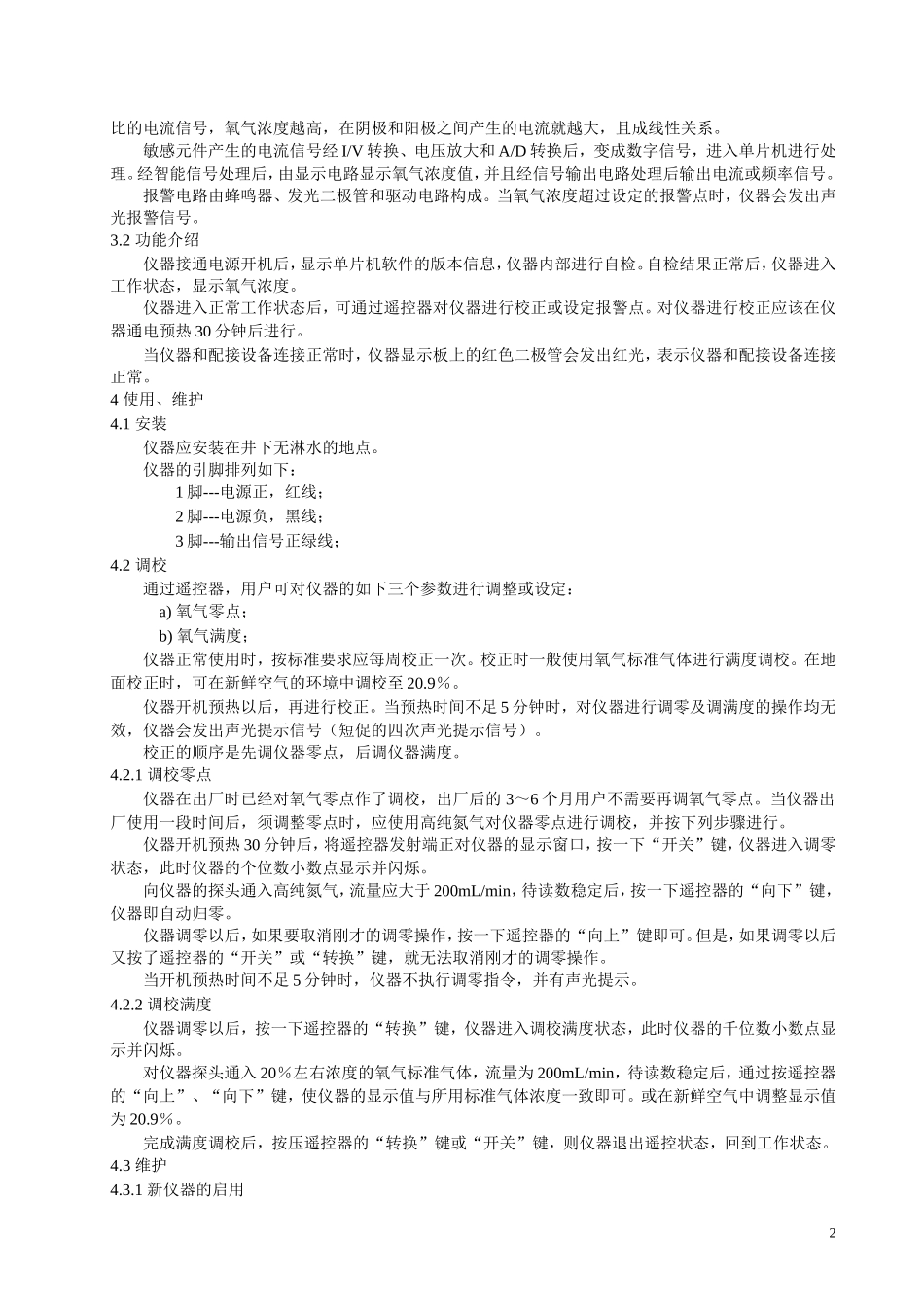

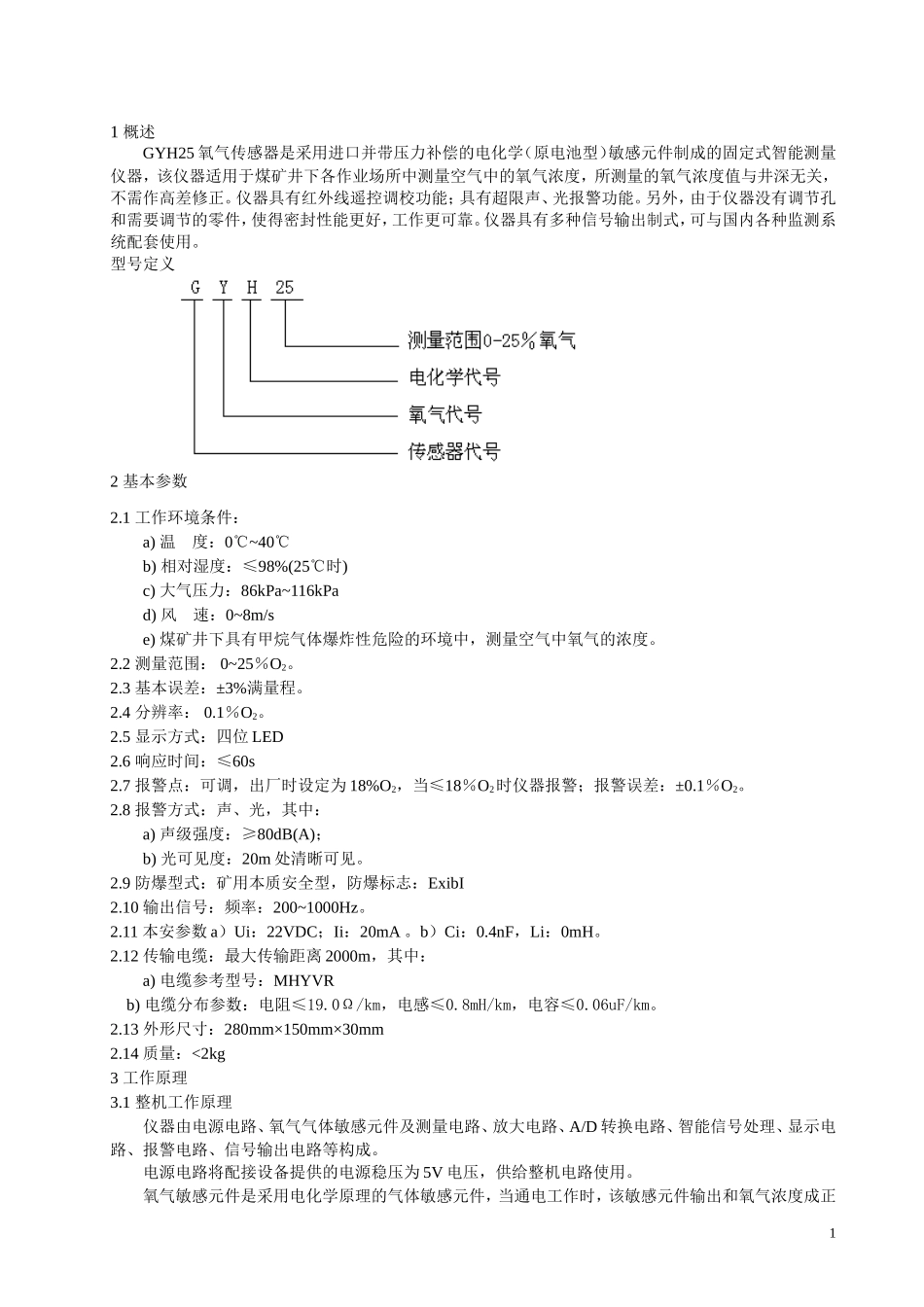

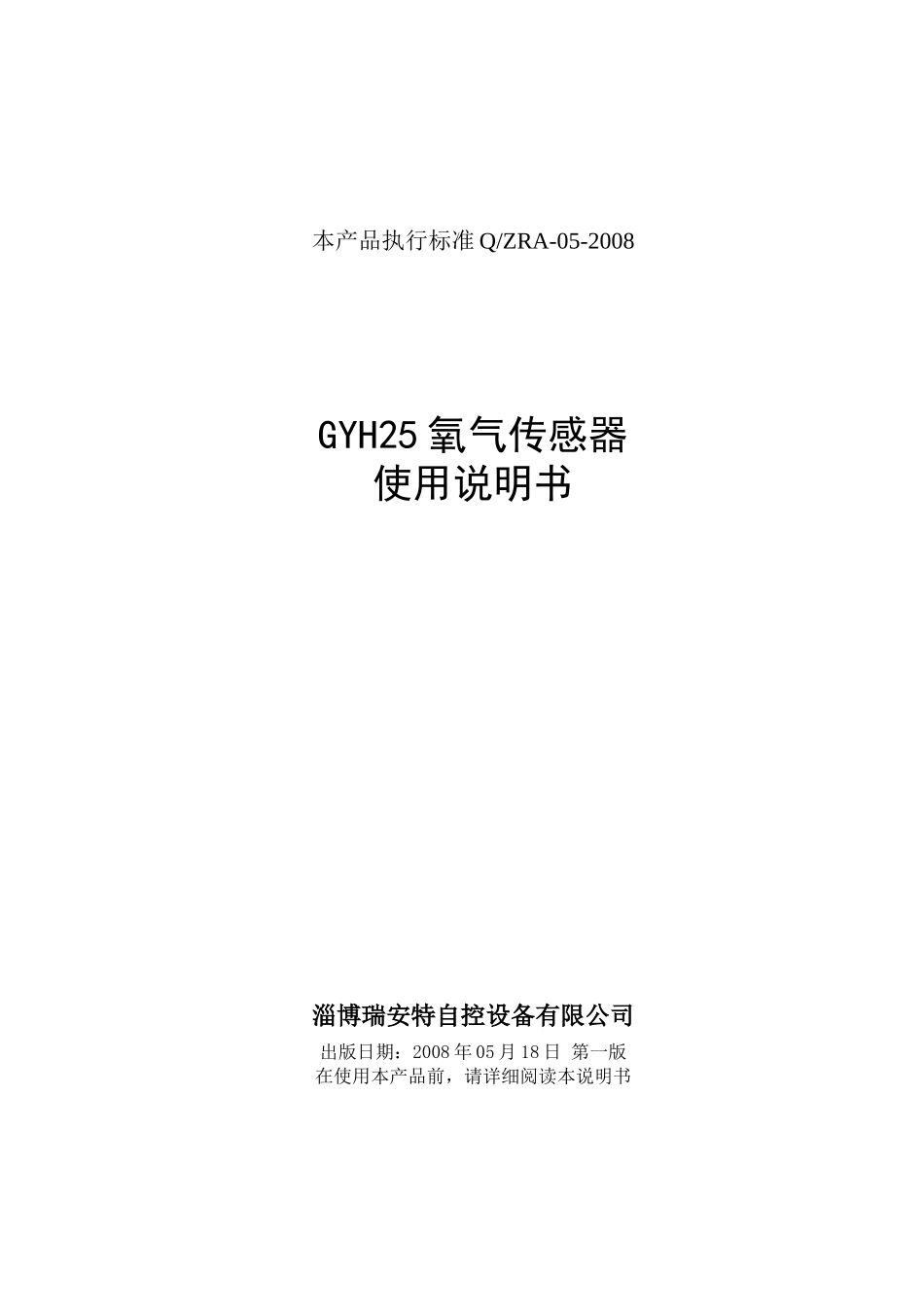

本产品执行标准Q/ZRA-05-2008GYH25氧气传感器使用说明书淄博瑞安特自控设备有限公司出版日期：2008年05月18日第一版在使用本产品前，请详细阅读本说明书1概述GYH25氧气传感器是采用进口并带压力补偿的电化学（原电池型）敏感元件制成的固定式智能测量仪器，该仪器适用于煤矿井下各作业场所中测量空气中的氧气浓度，所测量的氧气浓度值与井深无关，不需作高差修正。仪器具有红外线遥控调校功能；具有超限声、光报警功能。另外，由于仪器没有调节孔和需要调节的零件，使得密封性能更好，工作更可靠。仪器具有多种信号输出制式，可与国内各种监测系统配套使用。型号定义2基本参数2.1工作环境条件：a)温度：0℃~40℃b)相对湿度：≤98%(25℃时)c)大气压力：86kPa~116kPad)风速：0~8m/se)煤矿井下具有甲烷气体爆炸性危险的环境中，测量空气中氧气的浓度。2.2测量范围：0~25％O2。2.3基本误差：±3%满量程。2.4分辨率：0.1％O2。2.5显示方式：四位LED2.6响应时间：≤60s2.7报警点：可调，出厂时设定为18%O2，当≤18％O2时仪器报警；报警误差：±0.1％O2。2.8报警方式：声、光，其中：a)声级强度：≥80dB(A)；b)光可见度：20m处清晰可见。2.9防爆型式：矿用本质安全型，防爆标志：ExibI2.10输出信号：频率：200~1000Hz。2.11本安参数a）Ui：22VDC；Ii：20mA。b）Ci：0.4nF，Li：0mH。2.12传输电缆：最大传输距离2000m，其中：a)电缆参考型号：MHYVRb)电缆分布参数：电阻≤19.0Ω/km，电感≤0.8mH/km，电容≤0.06uF/km。2.13外形尺寸：280mm×150mm×30mm2.14质量：<2kg3工作原理3.1整机工作原理仪器由电源电路、氧气气体敏感元件及测量电路、放大电路、A/D转换电路、智能信号处理、显示电路、报警电路、信号输出电路等构成。电源电路将配接设备提供的电源稳压为5V电压，供给整机电路使用。氧气敏感元件是采用电化学原理的气体敏感元件，当通电工作时，该敏感元件输出和氧气浓度成正1比的电流信号，氧气浓度越高，在阴极和阳极之间产生的电流就越大，且成线性关系。敏感元件产生的电流信号经I/V转换、电压放大和A/D转换后，变成数字信号，进入单片机进行处理。经智能信号处理后，由显示电路显示氧气浓度值，并且经信号输出电路处理后输出电流或频率信号。报警电路由蜂鸣器、发光二极管和驱动电路构成。当氧气浓度超过设定的报警点时，仪器会发出声光报警信号。3.2功能介绍仪器接通电源开机后，显示单片机软件的版本信息，仪器内部进行自检。自检结果正常后，仪器进入工作状态，显示氧气浓度。仪器进入正常工作状态后，可通过遥控器对仪器进行校正或设定报警点。对仪器进行校正应该在仪器通电预热30分钟后进行。当仪器和配接设备连接正常时，仪器显示板上的红色二极管会发出红光，表示仪器和配接设备连接正常。4使用、维护4.1安装仪器应安装在井下无淋水的地点。仪器的引脚排列如下：1脚---电源正，红线；2脚---电源负，黑线；3脚---输出信号正绿线；4.2调校通过遥控器，用户可对仪器的如下三个参数进行调整或设定：a)氧气零点；b)氧气满度；仪器正常使用时，按标准要求应每周校正一次。校正时一般使用氧气标准气体进行满度调校。在地面校正时，可在新鲜空气的环境中调校至20.9％。仪器开机预热以后，再进行校正。当预热时间不足5分钟时，对仪器进行调零及调满度的操作均无效，仪器会发出声光提示信号（短促的四次声光提示信号）。校正的顺序是先调仪器零点，后调仪器满度。4.2.1调校零点仪器在出厂时已经对氧气零点作了调校，出厂后的3～6个月用户不需要再调氧气零点。当仪器出厂使用一段时间后，须调整零点时，应使用高纯氮气对仪器零点进行调校，并按下列步骤进行。仪器开机预热30分钟后，将遥控器发射端正对仪器的显示窗口，按一下“开关”键，仪器进入调零状态，此时仪器的个位数小数点显示并闪烁。向仪器的探头通入高纯氮气，流量应大于200mL/min，待读数稳定后，按一下遥控器的“向下”键，仪器即自动归零。仪器调零以后，如果要取消刚才的调零操作，按一下遥控器的“向上”键即可。但是，如果调零以后又按了遥控器的“开关”或“转换”键，就无法取消刚才的调零操作。当开机预热时间...
