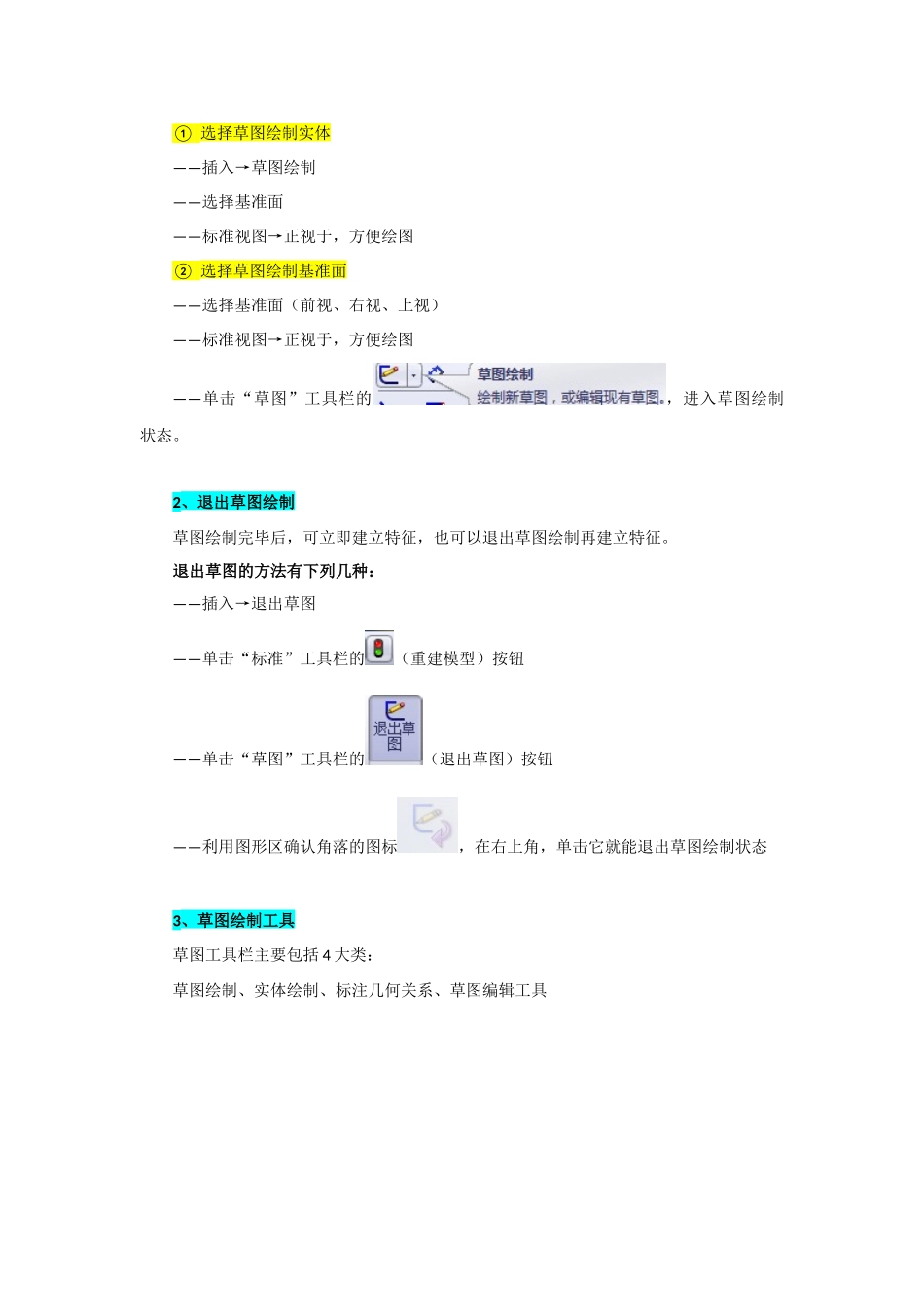

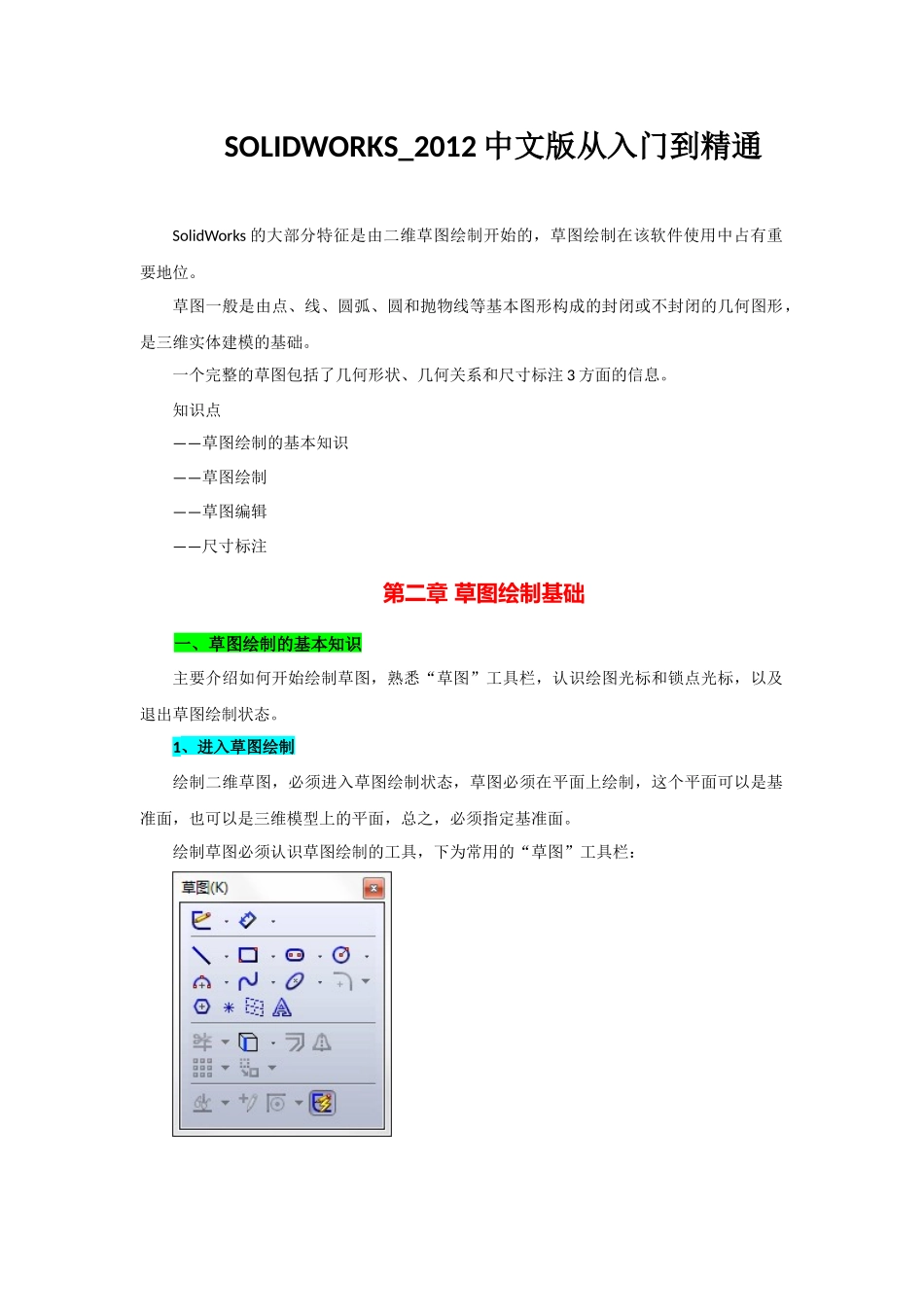

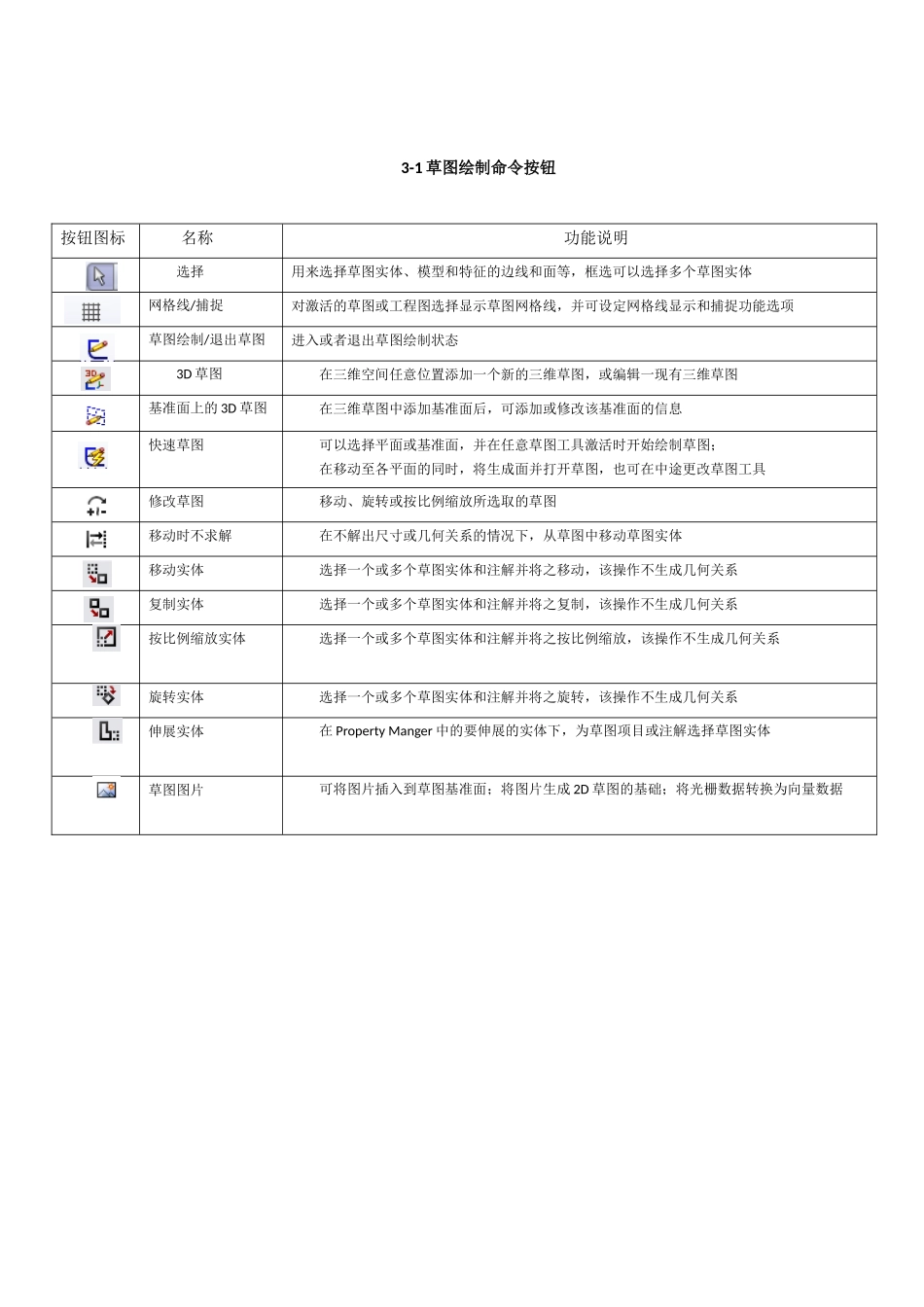

SOLIDWORKS_2012中文版从入门到精通SolidWorks的大部分特征是由二维草图绘制开始的，草图绘制在该软件使用中占有重要地位。草图一般是由点、线、圆弧、圆和抛物线等基本图形构成的封闭或不封闭的几何图形，是三维实体建模的基础。一个完整的草图包括了几何形状、几何关系和尺寸标注3方面的信息。知识点——草图绘制的基本知识——草图绘制——草图编辑——尺寸标注第二章草图绘制基础一、草图绘制的基本知识主要介绍如何开始绘制草图，熟悉“草图”工具栏，认识绘图光标和锁点光标，以及退出草图绘制状态。1、进入草图绘制绘制二维草图，必须进入草图绘制状态，草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面，总之，必须指定基准面。绘制草图必须认识草图绘制的工具，下为常用的“草图”工具栏：①选择草图绘制实体——插入→草图绘制——选择基准面——标准视图→正视于，方便绘图②选择草图绘制基准面——选择基准面（前视、右视、上视）——标准视图→正视于，方便绘图——单击“草图”工具栏的，进入草图绘制状态。2、退出草图绘制草图绘制完毕后，可立即建立特征，也可以退出草图绘制再建立特征。退出草图的方法有下列几种：——插入→退出草图——单击“标准”工具栏的（重建模型）按钮——单击“草图”工具栏的（退出草图）按钮——利用图形区确认角落的图标，在右上角，单击它就能退出草图绘制状态3、草图绘制工具草图工具栏主要包括4大类：草图绘制、实体绘制、标注几何关系、草图编辑工具3-1草图绘制命令按钮按钮图标名称功能说明选择用来选择草图实体、模型和特征的边线和面等，框选可以选择多个草图实体网格线/捕捉对激活的草图或工程图选择显示草图网格线，并可设定网格线显示和捕捉功能选项草图绘制/退出草图进入或者退出草图绘制状态3D草图在三维空间任意位置添加一个新的三维草图，或编辑一现有三维草图基准面上的3D草图在三维草图中添加基准面后，可添加或修改该基准面的信息快速草图可以选择平面或基准面，并在任意草图工具激活时开始绘制草图；在移动至各平面的同时，将生成面并打开草图，也可在中途更改草图工具修改草图移动、旋转或按比例缩放所选取的草图移动时不求解在不解出尺寸或几何关系的情况下，从草图中移动草图实体移动实体选择一个或多个草图实体和注解并将之移动，该操作不生成几何关系复制实体选择一个或多个草图实体和注解并将之复制，该操作不生成几何关系按比例缩放实体选择一个或多个草图实体和注解并将之按比例缩放，该操作不生成几何关系旋转实体选择一个或多个草图实体和注解并将之旋转，该操作不生成几何关系伸展实体在PropertyManger中的要伸展的实体下，为草图项目或注解选择草图实体草图图片可将图片插入到草图基准面；将图片生成2D草图的基础；将光栅数据转换为向量数据3-2实体绘制工具命令按钮按钮图标名称功能说明直线以起点、终点的方式绘制一条直线矩形以对角线的起点和终点的方式绘制一个矩形，其一边为水平或竖直中心矩形在中心点绘制矩形草图3点边角矩形以所选的角度绘制矩形草图3点中心矩形以所选的角度绘制带有中心点的矩形草图平行四边形生成边不为水平或竖直的平行四边形及矩形直槽口单击以指定槽口的起点。移动指针然后单击以指定槽口长度，移动指针然后单击以指定槽口宽度，绘制直槽口中心点直槽口生成中心点槽口三点圆弧槽口利用三点绘制圆弧槽口中心点圆弧槽口通过移动指针指定槽口长度，宽度绘制圆弧槽口多边形生成边数在3～40之间的等边多边形圆以先指定圆心，然后拖动光标确定半径的方式绘制一个圆周边圆以圆周直径的两点方式绘制一个圆圆心/起/终点画弧以顺序指定圆心、起点以及终点的方式绘制一个圆弧切线弧绘制一条与草图实体相切的弧线，可以根据草图实体自动确认是法向相切还是径向相切三点圆弧以顺序指定起点、终点及中点的方式绘制一个圆弧椭圆以先指定圆心，然后指定长、短轴的方式绘制一个完整的椭圆部分椭圆以先指定中心点，然后指定起点及终点的方式绘制一部分椭圆抛物线以先指定焦点，再拖动光标确定焦距，然后指定起点和终点的方式绘制一条抛物线样条曲线以不同路径上的两...
