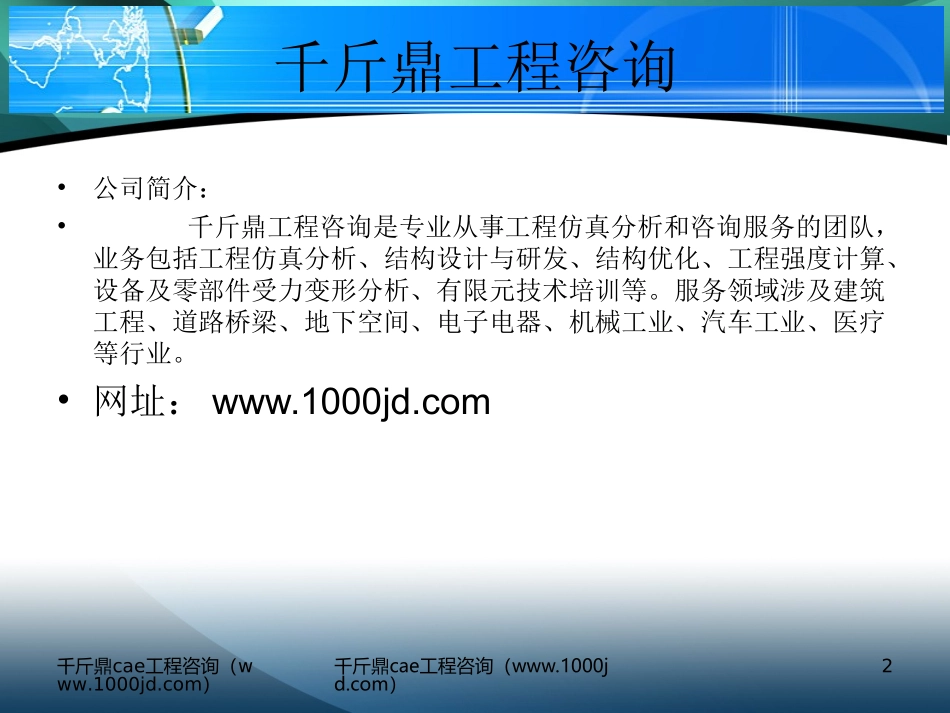

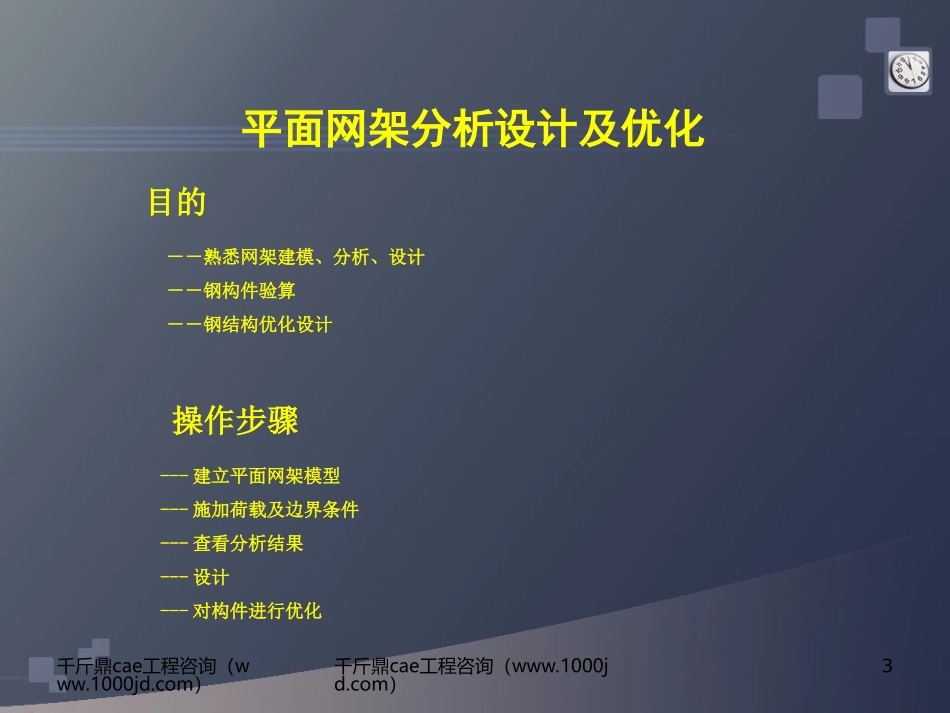

千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）1MIDAS/Gen培训资料千斤鼎咨询MIDAS/Gen培训资料千斤鼎咨询caew千斤鼎工程咨询（ww.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）2千斤鼎工程咨询•公司简介：•千斤鼎工程咨询是专业从事工程仿真分析和咨询服务的团队，业务包括工程仿真分析、结构设计与研发、结构优化、工程强度计算、设备及零部件受力变形分析、有限元技术培训等。服务领域涉及建筑工程、道路桥梁、地下空间、电子电器、机械工业、汽车工业、医疗等行业。•网址：www.1000jd.com千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）3平面网架分析设计及优化目的－－熟悉网架建模、分析、设计－－钢构件验算－－钢结构优化设计操作步骤---建立平面网架模型---施加荷载及边界条件---查看分析结果---设计---对构件进行优化千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）4例题－平面网架分析设计及优化千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）5基本操作要点（1）设定操作环境及定义材料和截面（2）建立网架的一个锥体注：勾选交叉分割－－移动对角线的中点形成锥体的顶点－－用拖放功能修改腹杆截面（3）形成平面网架－－分别复制X、Y方向的锥体－－建立下弦杆件（4）利用扩展功能生成柱（5）定义边界条件千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）6基本操作要点（6）加荷载－－施加恒荷载、活荷载、风荷载、自重（7）输入反应谱分析数据（8）将荷载转换为质量－－组合系数：恒载1活载0.5（9）运行分析（10）荷载组合－－自动生成一般组合和钢结构设计组合（11）查看分析结果－－振型形状及各振型所对应的周期－－查看反力、位移－－桁架单元的内力、应力千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）7基本操作要点（12）一般设计参数由程序自动计算“计算长度系数”（13）钢构件截面验算显示红色表示验算通不过对于通不过的截面进行修改千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）8基本操作要点（14）自动优化设计－－主菜单选择设计>钢结构优化设计分析选项：输入反复计算次数。板厚数据：在使用“BUILT”据库时，焊接截面所使用的钢板厚度数据库在此定义。柱截面设计：对轴力和弯矩或仅对轴力进行优化用户定义截面列表：当截面数据库选择“用户”时，在此定义用户数据库，具体格式详见帮助文件。千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）9基本操作要点（15）更新分析模型可以通过文本格式及图形格式来查看杆件应力、杆件重量、结构整体重量等数据在优化设计过程中的变化情况及最后结果。点击“更新分析模型”即可将优化设计所求得的杆件截面赋给模型。再次进行分析和验算，对个别不符合要求的截面或者应力比过小的截面单独进行调整。千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）10基本操作要点（16）查看钢构件设计结果简图主菜单选择设计>钢构件设计结果简图验算比：组合勾选验算显示：梁、柱、支撑（17）查询荷载/单元质量主菜单选择查询>荷载统计表格/质量统计表格（18）材料统计工具>材料统计千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）11MIDAS/Gen培训资料MIDAS/Gen培训资料千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）12大体积混凝土水化热分析分析目的---热传导分析---热应力分析---利用管冷来减小温度应力操作步骤---定义材料时间依存特性---建立实体单元模型---输入水化热分析控制数据---输入环境温度、对流系数及定义单元对流边界---定义固定温度---输入热源函数及分配热源---输入管冷数据---定义施工阶段千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）13基本模型板式基础地基1/4模型千斤鼎cae工程咨询（www.1000jd.com）千斤鼎cae工程咨询（www.1000jd.com）14定义材料时间依存特性混凝土28...
