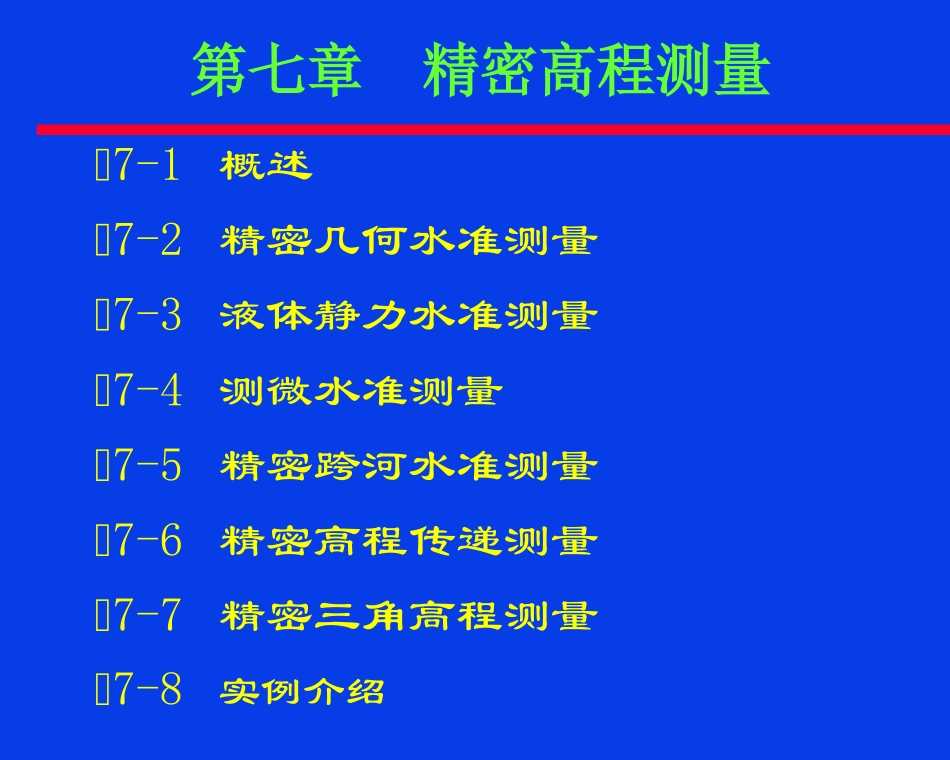

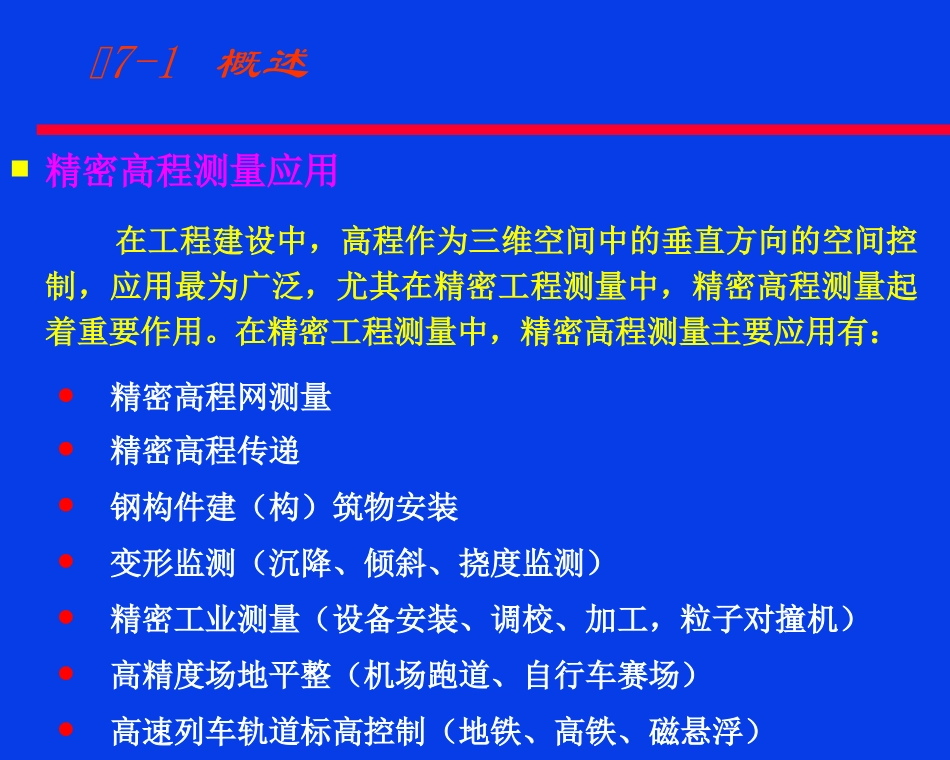

第七章精密高程测量7-1概述7-2精密几何水准测量7-3液体静力水准测量7-4测微水准测量7-5精密跨河水准测量7-6精密高程传递测量7-7精密三角高程测量7-8实例介绍7-1概述精密高程测量应用在工程建设中，高程作为三维空间中的垂直方向的空间控制，应用最为广泛，尤其在精密工程测量中，精密高程测量起着重要作用。在精密工程测量中，精密高程测量主要应用有：精密高程网测量精密高程传递钢构件建（构）筑物安装变形监测（沉降、倾斜、挠度监测）精密工业测量（设备安装、调校、加工，粒子对撞机）高精度场地平整（机场跑道、自行车赛场）高速列车轨道标高控制（地铁、高铁、磁悬浮）7-1概述精密高程测量精度要求根据应用领域有所不同，精度都是都在毫米级及亚毫米以内。精密高程网精密高程传递(对应精密高程网)钢构件建（构）筑物安装（３mm以内）变形监测（０.3mm以内）精密工业测量（1mm以内）高精度场地平整（3mm以内）高速列车轨道标高控制（1mm以内）目前几何水准仍是精密高程测量最主要方法7-1概述精密高程测量主要方法精密几何水准测量方法液体静力水准测量测微水准测量（电水准尺）其他精密的高程测量方法精密高程测量的中误差通常不能超过0.1～0.2mm，采用精密几何水准测量就必须采取减弱误差的措施。其基本着眼点是：选择和研究高精度水准仪；研制专用的分划尺和照准目标；研制能以足够精密、平稳地调整仪器高的水准仪支架；改进短视线几何水准测量的作业方法。在露天条件进行高精度水准测量时，除了采用阳伞外，水准仪最好还带上附加的热力保护罩。采用精密水准仪（N3、Ni007）和短视线几何水准测量方法，确定相距10～15m两点间的高差，其中误差可达到0.03～0.05mm；确定相距几百米的两点间的高差，其中误差是0.1～0.2mm。此方法可广泛用于多种精密工程测量领域。7-2精密几何水准测量1）水准仪、水准标尺规格和技术要求精密高程测量的仪器和标尺要求一、二级精密高程测量的水准仪和水准标尺调焦镜运行误差不得超过0.2mm、测站高差观测中误差不得超过0.05mm，其它应符合国家一等水准测量要求。三、四级精密高程测量的水准仪和水准标尺，应符合国家一、二等水准测量的要求。2）精密几何水准测量的观测方法和要求精密几何水准测量的方法和技术要求使用气泡式水准仪或单摆位自动安平水准仪观测时，当前后视标尺基本分划面观测完毕后，应变更仪器高度（不小于5mm），再进行辅助分划面的观测。当工作环境的工业磁场强度大于地球磁场二倍或者地面振动使自动安平水准仪不能照准时，应采用气泡式水准仪。三、四级精密工程水准测量按照《国家一、二等水准测量规范》中相应于一、二等水准测量的要求进行。一、二级精密工程水准测量除遵守国家一、二等水准测量的要求外，还须遵守以下规定：①立尺采用固定转点，仪器安置采用仪器墩或移动仪器台；②观测应在室内进行。若仅能在露天观测，则应选择阴天或者日出后1～2h之间和日落前2～1h之间进行，同时水准仪及其脚架应避免阳光直接照射；在进行用于变形观测的一、二级精密水准测量时，应同时进行地下水位、降水量、地温、气温、气压的辅助测量。精密几何水准测量的方法和要求3）精密水准测量限差规定与超限处理精密水准测量限差规定当测段、路线同方向观测高差不符值超限时，应立即重测。往返高差不符值超限时，先就可靠性较差的单程进行整测段重测，再分情况进行如下处理：①若重测高差与同方向原测高差超过往返测不符值限差，但与另一单程高差的不符值不超出限差，则取用重测结果；②若同方向两高差不符值未超出限差，且其中数与另一单程高差亦不超出限差，则取同方向中数作为该单程高差；③若(1)条中的重测高差或(2)条中两同方向高差中数与另一单程的高差不符值超出限差，须重测另一单程；④若经两次或多次重测后，出现同向高差接近而异向高差超限的分群现象，且同方向高差不符值小于限差之半时，则取原测的往返测高差中数作为往测结果，取重测的往返测高差中数作为返测结果。精密水准测量超限处理规定若路线...
