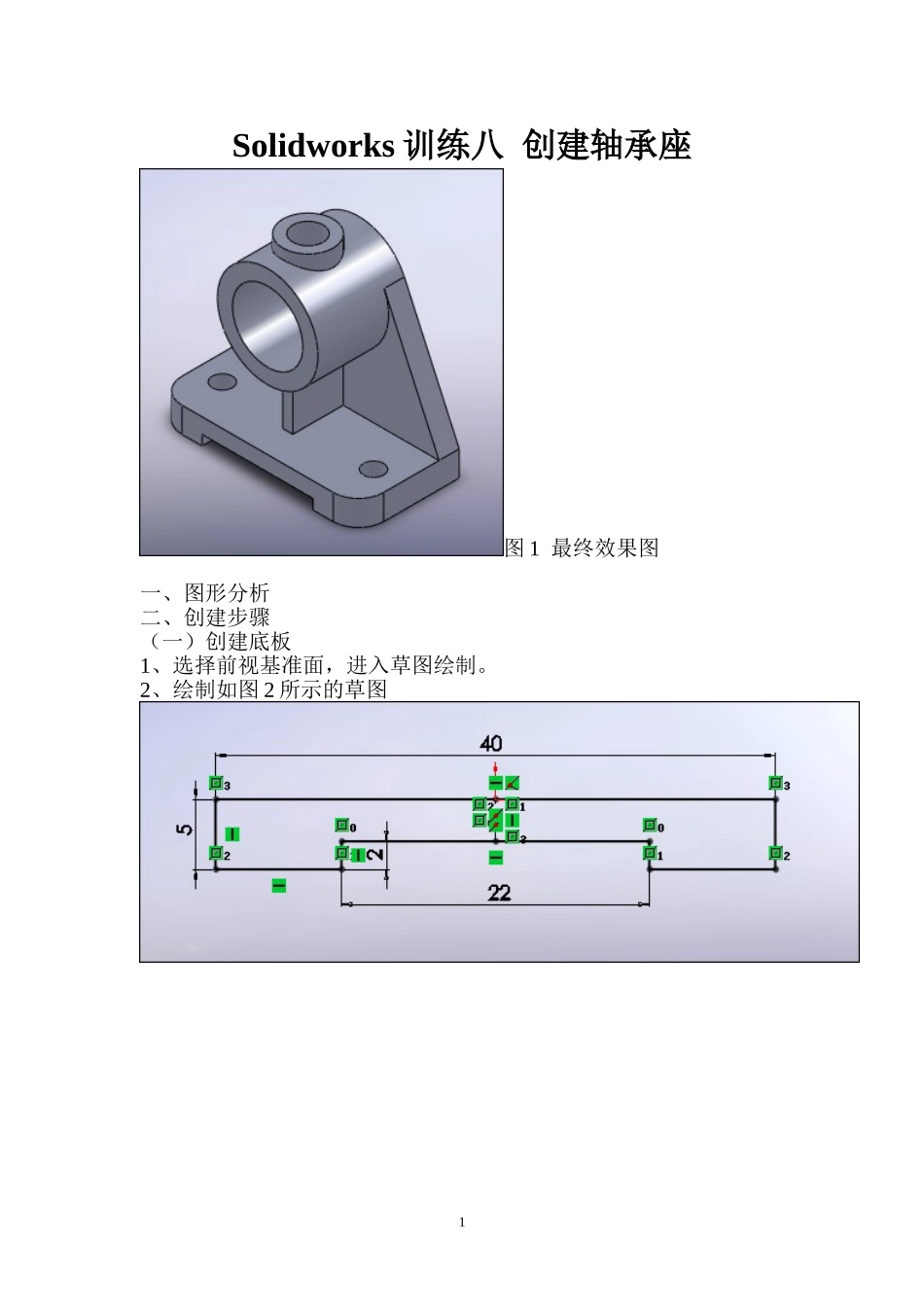

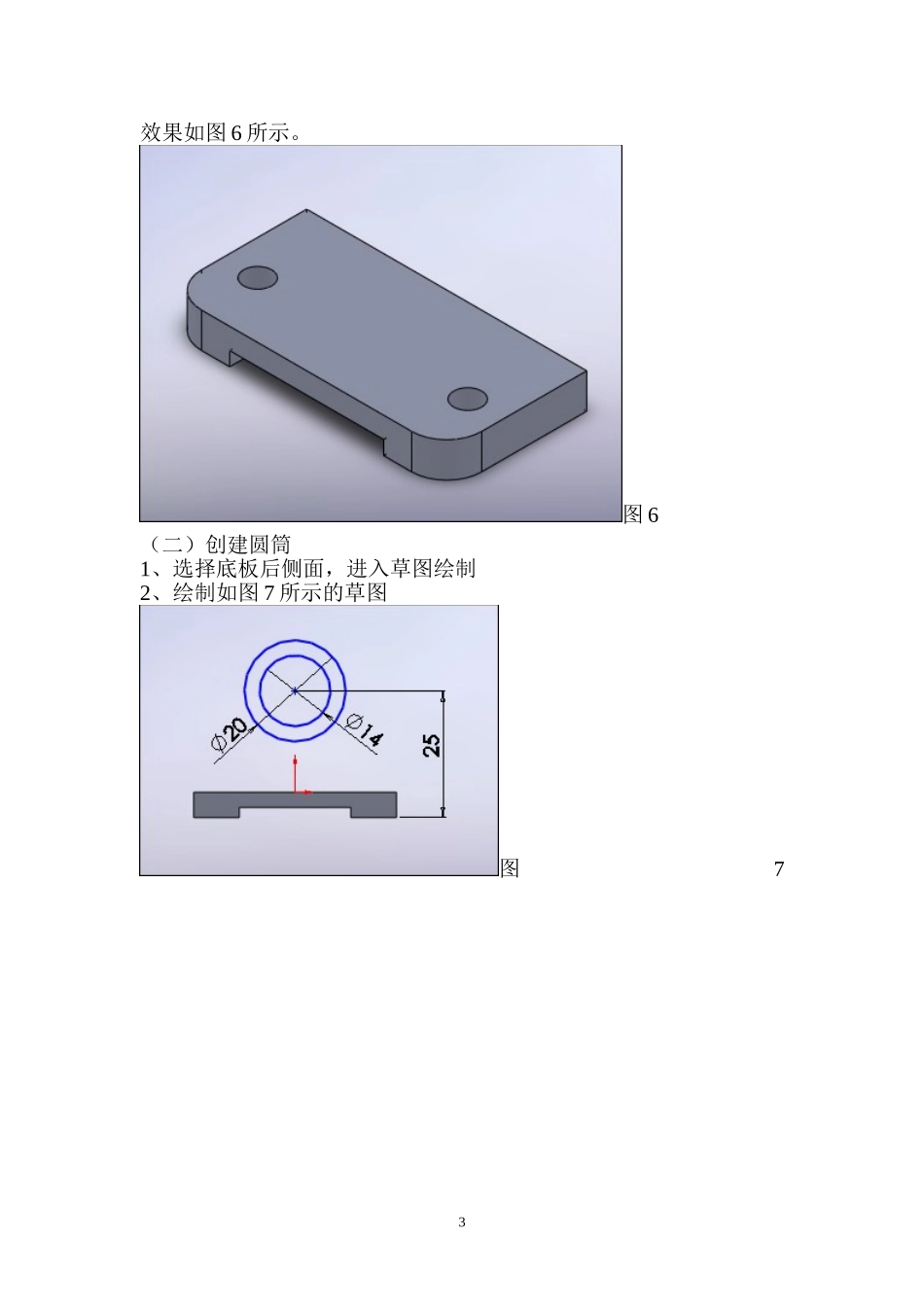

Solidworks训练八创建轴承座图1最终效果图一、图形分析二、创建步骤（一）创建底板1、选择前视基准面，进入草图绘制。2、绘制如图2所示的草图1图2图33、使用“拉伸凸台/基体”命令进行拉伸，深度为20，如图3所示4、使用“圆角”命令对底座进行倒角，半径为5（图4）图4图55、为底板添加孔（1）选择底板上平面，进入草图绘制（2）在上平面上绘制如图5所示草图（3）使用“拉伸切除”命令，在“方向1”选项中选择“完全贯穿”，2效果如图6所示。图6（二）创建圆筒1、选择底板后侧面，进入草图绘制2、绘制如图7所示的草图图73图83、使用“拉伸凸台/基体”命令，拉伸深度18，如图8所示。（三）创建支撑板1、选择底板后侧面，进入草图绘制2、选中圆筒Φ20的边线，单击“草图绘制”里面的“转换实体”命令，边线变成黑色。3、绘制如图9所示的图形，剪裁上半圆图94注意两斜线上面与Φ20相切，斜线下面两端点要用直线连接起来图103、使用“拉伸凸台/基体”对草图进行拉伸，深度为4，注意拉伸方向。（图10）（四）创建肋板1、选择“右视基准面”，进入草图绘制2、绘制如图11所示的直线图11图123、单击“筋”特征命令，厚度选择“两侧”，筋厚度为4，拉伸方向设为“平行于草图”，单击“确认”即可。如图12所示。（五）创建圆凸台51、以底板上平面为参考平面，新建“基准面1”，距离为32，如图13所示图13图142、在基准面1上绘制如图14所示的草图3、使用“拉伸凸台/基体”进行进行拉伸，方向1下面选择“成形到下一面”，如图15所示。6图15图164、单击上圆台面，进入草图绘制5、绘制如图16所示的草图6、使用“拉伸切除”命令，在属性管理器中设置如图17所示，绘图区效果如图18所示，单击确认按钮。7图17图188
