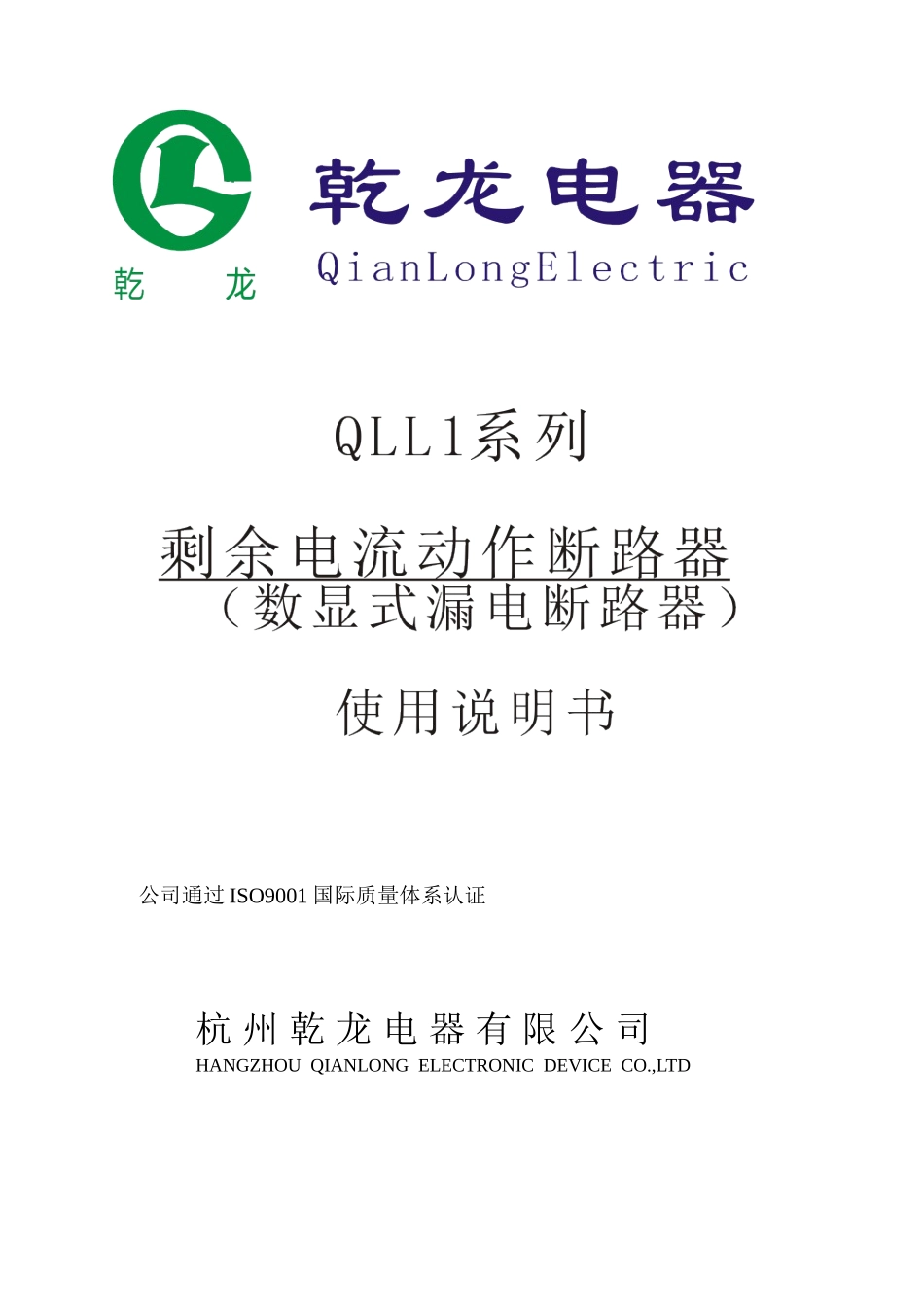

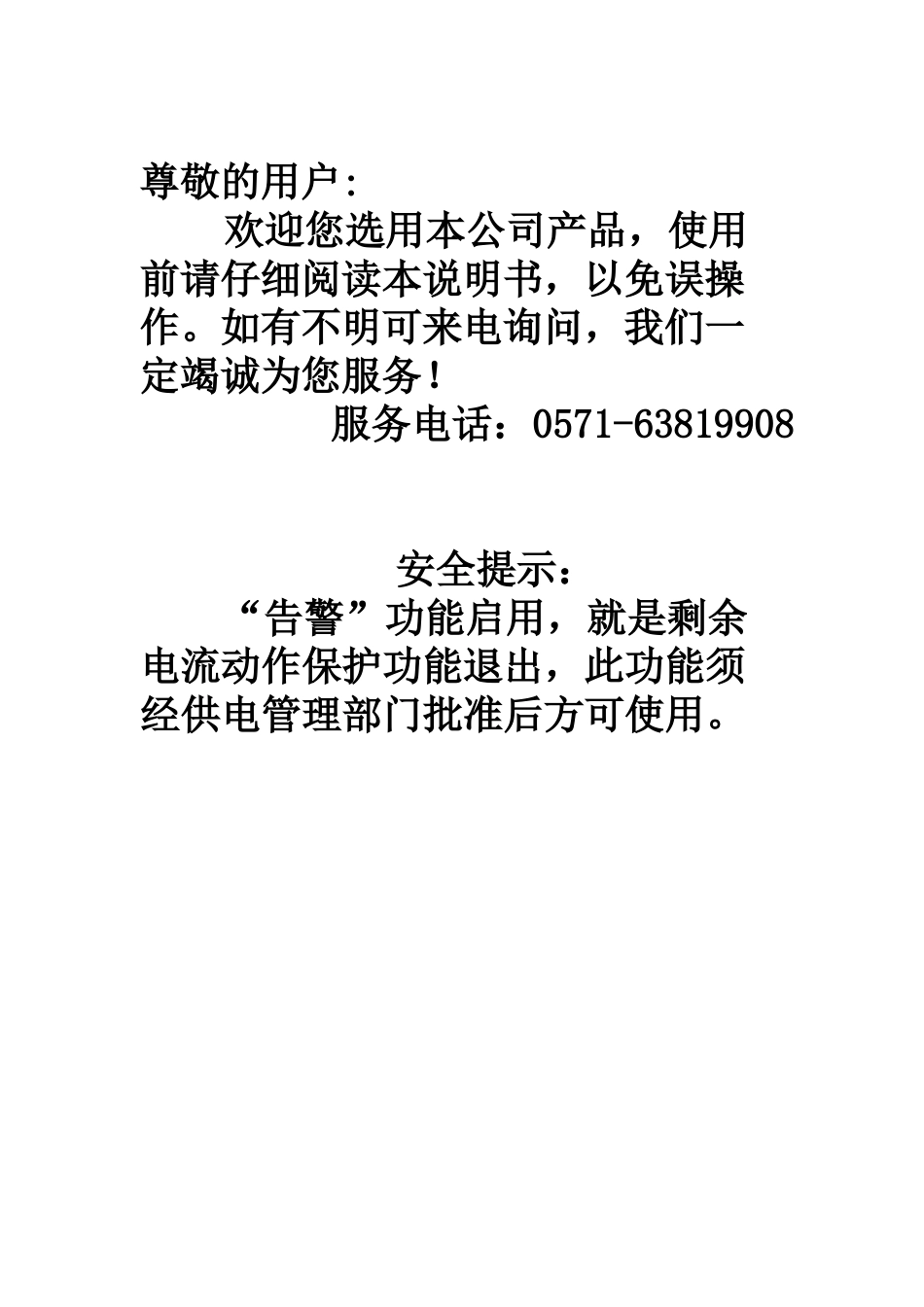

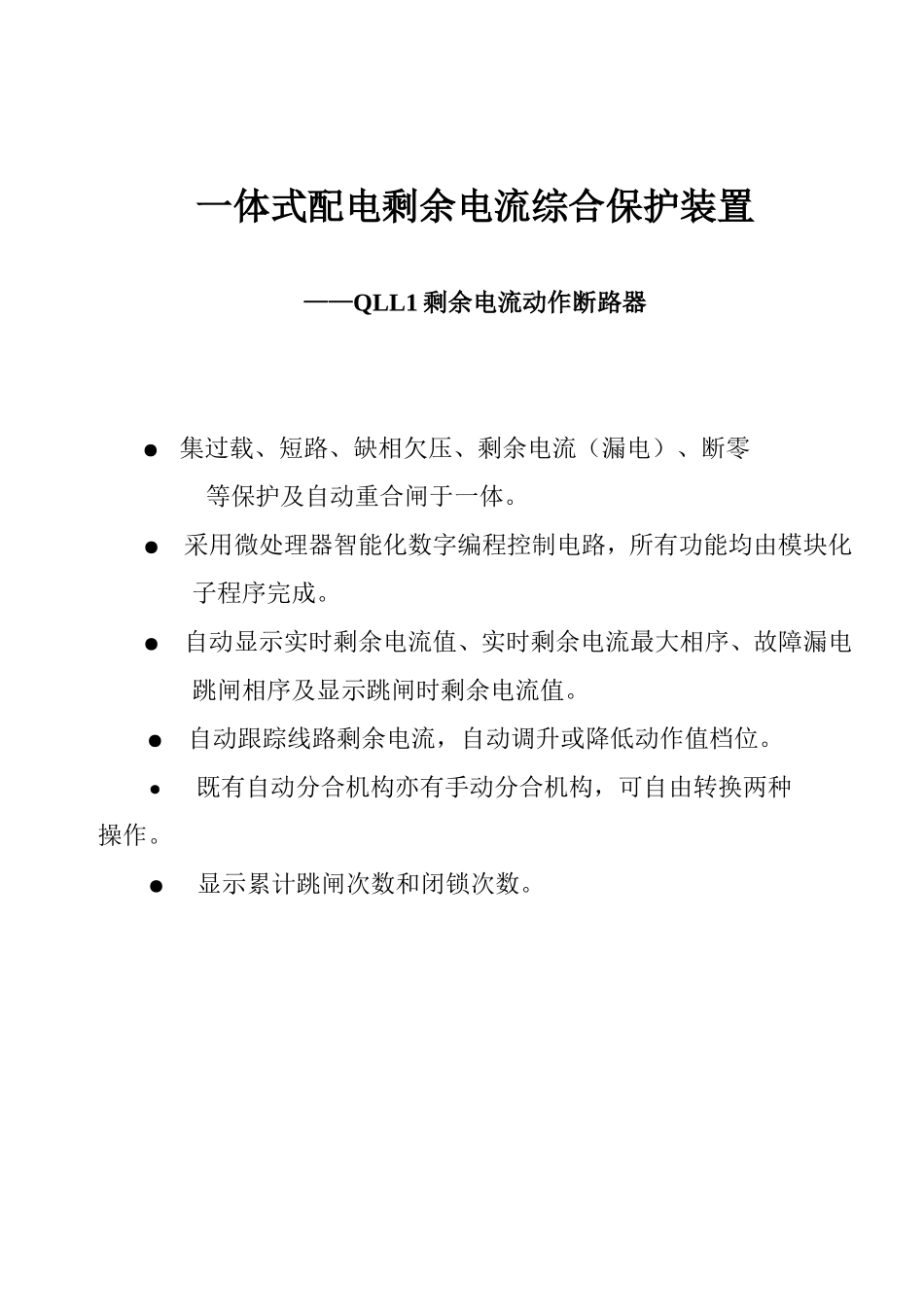

公司通过ISO9001国际质量体系认证杭州乾龙电器有限公司HANGZHOUQIANLONGELECTRONICDEVICECO.,LTD尊敬的用户:欢迎您选用本公司产品,使用前请仔细阅读本说明书,以免误操作。如有不明可来电询问,我们一定竭诚为您服务!服务电话:0571-63819908安全提示:“告警”功能启用,就是剩余电流动作保护功能退出,此功能须经供电管理部门批准后方可使用。一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●集过载、短路、缺相欠压、剩余电流(漏电)、断零等保护及自动重合闸于一体。●采用微处理器智能化数字编程控制电路,所有功能均由模块化子程序完成。●自动显示实时剩余电流值、实时剩余电流最大相序、故障漏电跳闸相序及显示跳闸时剩余电流值。●自动跟踪线路剩余电流,自动调升或降低动作值档位。●既有自动分合机构亦有手动分合机构,可自由转换两种操作。●显示累计跳闸次数和闭锁次数。1、概述:QLL1系列剩余电流动作断路器的设计思路来源于市场,来源于用户,来源于农网改造第一线,是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品,使用简便、经济实用,为国内首创。2002年由国家经贸委授予“国家重点产品”证书,2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。QLL1系列剩余电流动作断路器即剩余电流综合保护器(以下简称漏电断路器)是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。适用于三相四线中性点直接接地的低压电网,用来对人身触电危险提供间接接触保护,也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。2、特点:2.1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。而且还有缺相、断零保护、自动重合闸、剩余电流显示以及动作状态指示等实用功能。2.2体积小(由剩余电流继电器、交流接触器及空气断路器的组合变为一体式)。缩小了安装位置,简化了接线。具有功能特性选择装置,可按实际情况分别选择剩余动作电流和分断时间调节等所需的保护功能。2.3智能化数码显示的漏电断路器由单片微处理器组成的智能化控制电路,能监测故障跳闸,显示跳闸时漏电电流,指示引起跳闸的相序。2.4指示灯数显式漏电断路器所有指示灯均为红色,指示灯紧靠显示窗下方,与显示数值的含义相对应:1)漏电断路器正常工作时,所有指示灯都不亮,数码管显示线路实时剩余电流(自动跟踪启用时HB灯闪亮)。2)FZ-分闸指示灯:该灯单独亮,数码管显示“0”,漏电断路器分闸时,表示因过流、短路而分闸。3)HB-剩余电流指示灯:HB指示灯每隔1秒闪亮1次,表示数显式漏电断路器自动跟踪定档功能启动。4)FZ(分闸指示)与HB(剩余电流指示)及Ta、Tb、Tc三者之一同时亮,表示漏电断路器因某相接地电流变化引起剩余电流超限而分闸,数码管显示跳闸时的剩余电流。5)FZ(分闸指示)和QY(欠压指示)同时亮,数码管个位显示“0”,表示漏电断路器因电源侧缺相欠压而分闸。6)GJ—告警指示灯:此灯亮表示报警功能启用,此灯闪烁表示剩余电流超限,漏电断路器只“告警”,不分闸。2.5面板功能及外形、安装尺寸见图1、图2。.1-显示窗2-手动操作手柄3-指示灯4-分闸指示杆(窗)5-剩余电流动作值调节6-功能选择开关7-试验按钮(超限、复位)8-自动/手动转换旋钮9-安装孔10-外接控制接线端子(选用功能)注:常规产品无10外接端子,如需要外接控制端子,订货时需特殊说明。3、正常工作条件:3.1环境温度-5℃~+40℃3.2相对空气湿度最湿月的月平均最低温度不超过25℃时,该月的月平均最大相对湿度不超过90%,并考虑到因温度变化发生在产品表面上的凝露。3.3海拔不超过2000米3.4污染等级3级3.5安装类别Ⅲ3.6安装场所的外磁场在任何方向不超过地磁场的5倍。4、型号QLL1-□□□壳架等级电流设计序号产品代号企业代号5、技术参数5.1额定电压380V三相四线5.2额定电流QLL1-100:63、100AQLL1-200:160、200AQLL1-400:315、400A5.3额定功率50HZ5.4额定剩余动作电流(单台漏电断路器上只选用四个档位)QLL1-100IΔn:0.05/0.1/0.3/0.5/0.8/1.0A可调(常规:0.1/0.3/0.5/0.8)abcdh接线...
