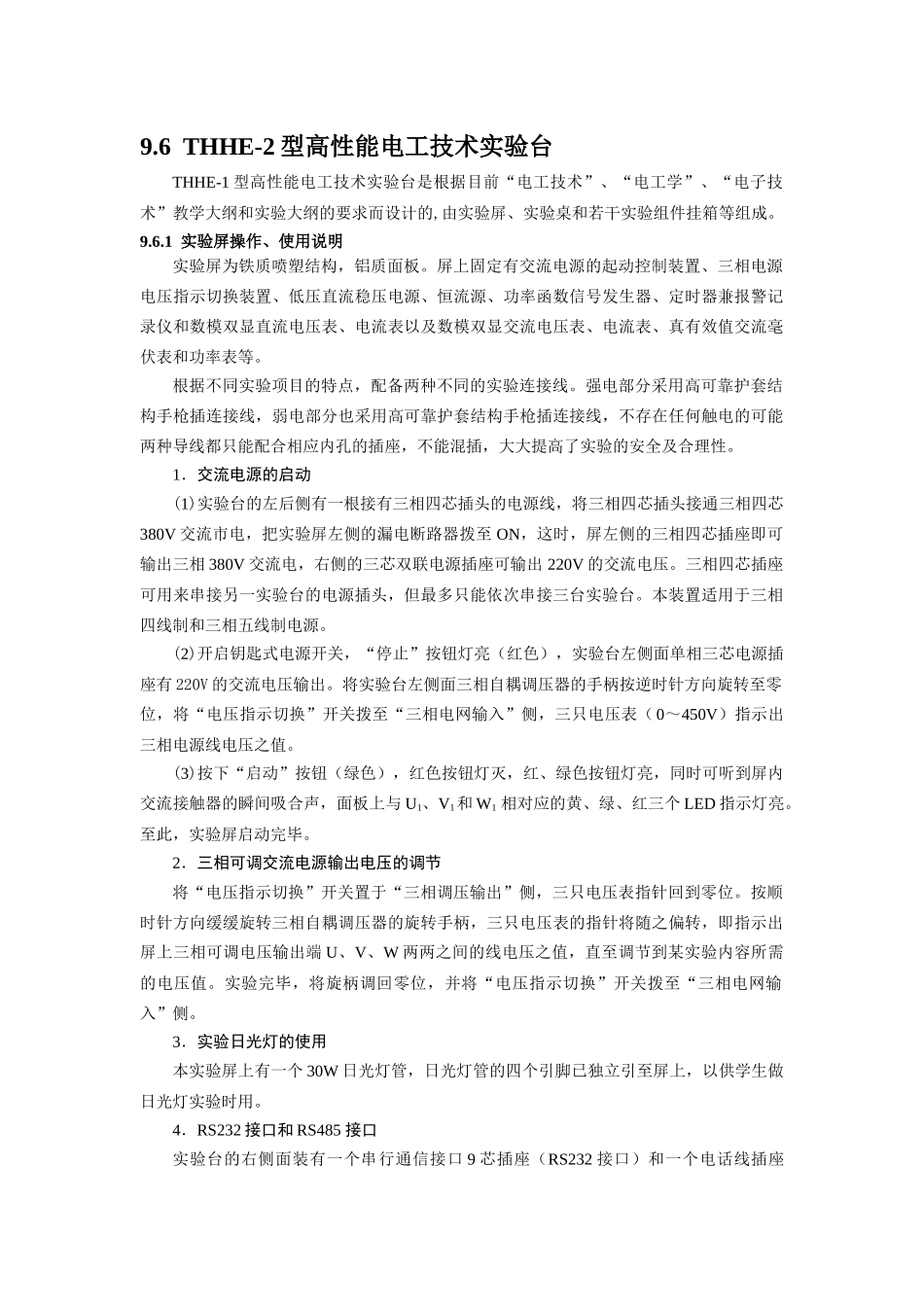

9.6THHE-2型高性能电工技术实验台THHE-1型高性能电工技术实验台是根据目前“电工技术”、“电工学”、“电子技术”教学大纲和实验大纲的要求而设计的,由实验屏、实验桌和若干实验组件挂箱等组成。9.6.1实验屏操作、使用说明实验屏为铁质喷塑结构，铝质面板。屏上固定有交流电源的起动控制装置、三相电源电压指示切换装置、低压直流稳压电源、恒流源、功率函数信号发生器、定时器兼报警记录仪和数模双显直流电压表、电流表以及数模双显交流电压表、电流表、真有效值交流毫伏表和功率表等。根据不同实验项目的特点，配备两种不同的实验连接线。强电部分采用高可靠护套结构手枪插连接线，弱电部分也采用高可靠护套结构手枪插连接线，不存在任何触电的可能两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。1．交流电源的启动(1)实验台的左后侧有一根接有三相四芯插头的电源线，将三相四芯插头接通三相四芯380V交流市电，把实验屏左侧的漏电断路器拨至ON，这时，屏左侧的三相四芯插座即可输出三相380V交流电，右侧的三芯双联电源插座可输出220V的交流电压。三相四芯插座可用来串接另一实验台的电源插头，但最多只能依次串接三台实验台。本装置适用于三相四线制和三相五线制电源。(2)开启钥匙式电源开关，“停止”按钮灯亮（红色），实验台左侧面单相三芯电源插座有220V的交流电压输出。将实验台左侧面三相自耦调压器的手柄按逆时针方向旋转至零位，将“电压指示切换”开关拨至“三相电网输入”侧，三只电压表（0～450V）指示出三相电源线电压之值。(3)按下“启动”按钮（绿色），红色按钮灯灭，红、绿色按钮灯亮，同时可听到屏内交流接触器的瞬间吸合声，面板上与U1、V1和W1相对应的黄、绿、红三个LED指示灯亮。至此，实验屏启动完毕。2．三相可调交流电源输出电压的调节将“电压指示切换”开关置于“三相调压输出”侧，三只电压表指针回到零位。按顺时针方向缓缓旋转三相自耦调压器的旋转手柄，三只电压表的指针将随之偏转，即指示出屏上三相可调电压输出端U、V、W两两之间的线电压之值，直至调节到某实验内容所需的电压值。实验完毕，将旋柄调回零位，并将“电压指示切换”开关拨至“三相电网输入”侧。3．实验日光灯的使用本实验屏上有一个30W日光灯管，日光灯管的四个引脚已独立引至屏上，以供学生做日光灯实验时用。4．RS232接口和RS485接口实验台的右侧面装有一个串行通信接口9芯插座（RS232接口）和一个电话线插座（RS485接口），分别供局域网和多机通信使用。将它们分别与局域网微机的串口或多机通信的教师服务器相连，当定时器兼报警记录仪“通信请求”功能开通时，即可实现局域网和多机通信功能。局域网和多机通信功能只能选用一种。屏内左（从屏后看）边第一块PCB板的右侧有一拨动开关，将其拨向多机侧即为多机通信方式；拨向单机侧即为局域网方式。5．定时器兼报警记录仪(1)功能特点①定时器与报警记录仪是专门为教师对学生的实验考核而设置。可以调整考核时间；到达设定时间，自动断开电源。可累计操作过程中各种报警次数，以考察学生的实验质量。②报警器的报警功能分电流、电压表的超量程报警；内电路漏电报警；过流、过压报警三部分，显示的报警次数即三项报警次数的累加。(2)运行提示①当计时时间到达所设定的结束（报警）时间后，机内蜂鸣器会鸣叫1分钟告警，再过4分钟，机内接触器跳闸。告警后，若能在跳闸前重新输入密码，设置新的结束时间（须迟于原结束时间），则可继续做实验。②跳闸后，有两种方法可使本表恢复到初始状态：A.按“功能”键至功能6（即显示器的末位显示6），然后按“确认”键，可重新启动控制屏。B.切断本装置的总电源，10秒钟后重新启动。6．0～30V直流电源、±12V和±5V开启直流稳压电源带灯开关，0～30V电压源两路输出插孔均有电压输出。(1)将“电压指示切换”按键弹起，数字式电压表指示A口输出的电压值；将此按键按下，则电压表指示B口输出的电压值。(2)调节“输出调节”多圈电位器旋钮可平滑地调节输出电压值。调节范围为0～30V（自动换挡），额定电流位1A。(3)两路稳压源既可单独使用，也可组合构成0～±30V或...
