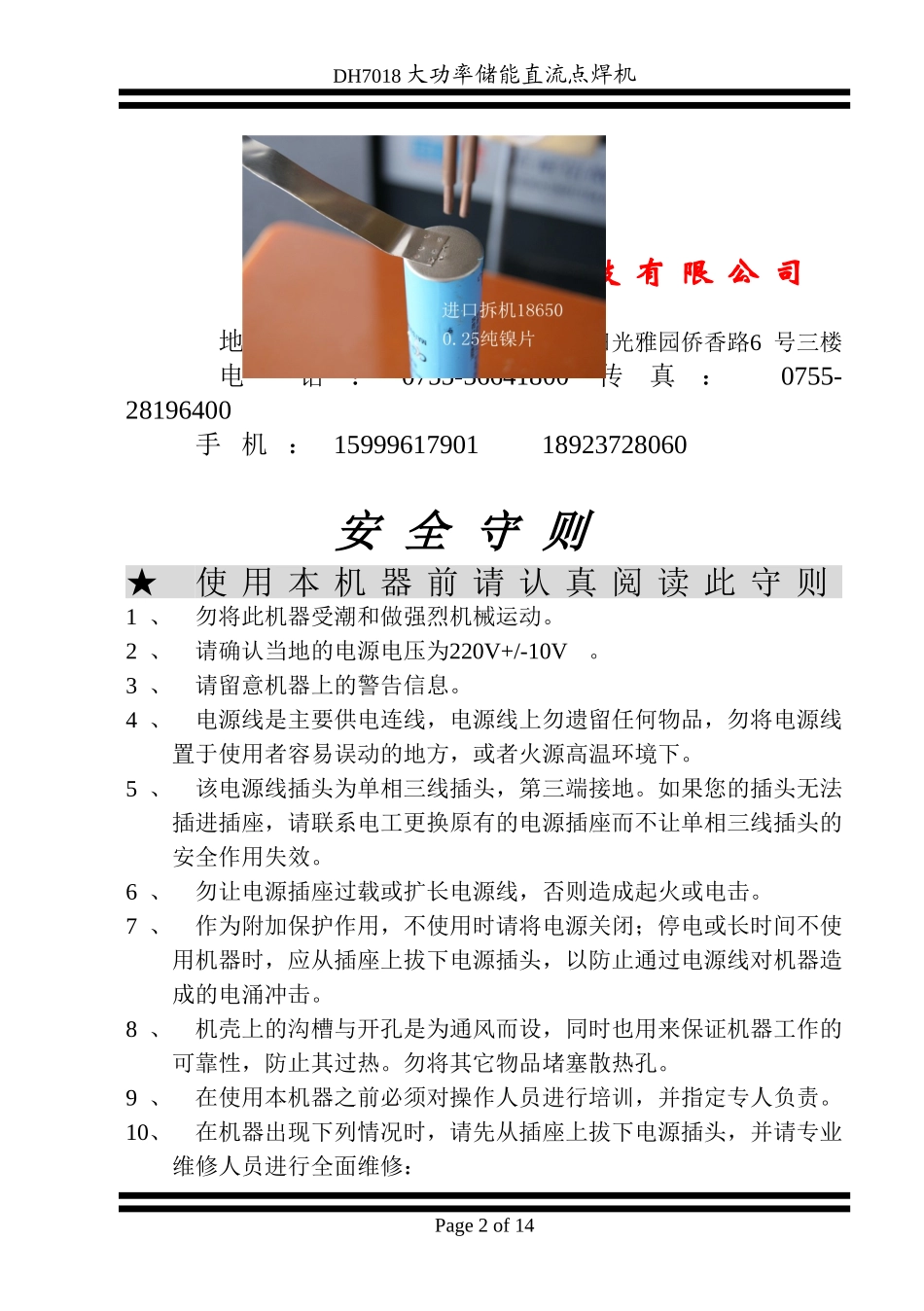

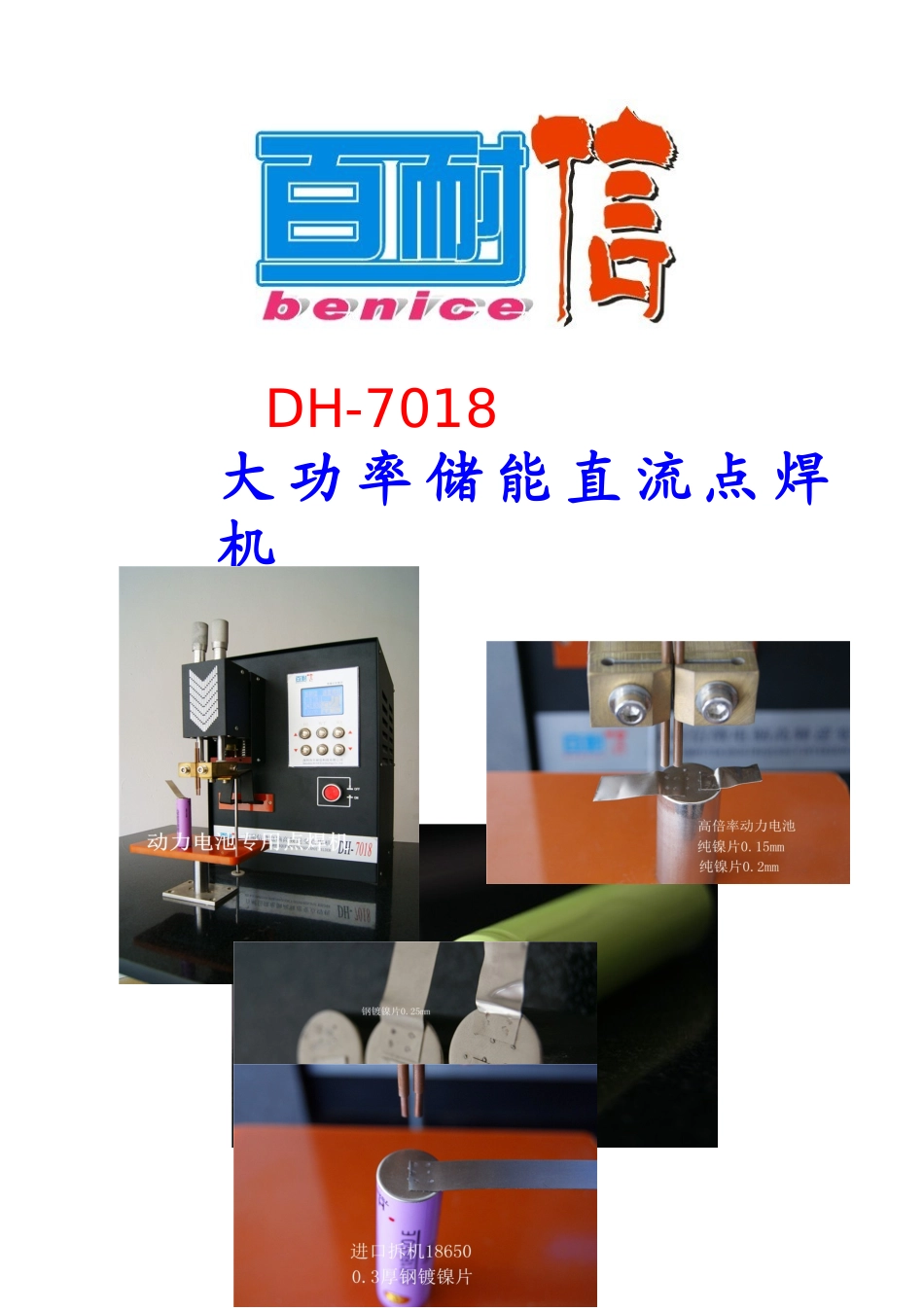

DH-7018大功率储能直流点焊机DH7018大功率储能直流点焊机深圳市百耐信科技有限公司地址：深圳龙岗区布吉镇坂田光雅园侨香路6号三楼电话：0755-36641800传真：0755-28196400手机：1599961790118923728060安全守则★使用本机器前请认真阅读此守则1、勿将此机器受潮和做强烈机械运动。2、请确认当地的电源电压为220V+/-10V。3、请留意机器上的警告信息。4、电源线是主要供电连线，电源线上勿遗留任何物品，勿将电源线置于使用者容易误动的地方，或者火源高温环境下。5、该电源线插头为单相三线插头，第三端接地。如果您的插头无法插进插座，请联系电工更换原有的电源插座而不让单相三线插头的安全作用失效。6、勿让电源插座过载或扩长电源线，否则造成起火或电击。7、作为附加保护作用，不使用时请将电源关闭；停电或长时间不使用机器时，应从插座上拔下电源插头，以防止通过电源线对机器造成的电涌冲击。8、机壳上的沟槽与开孔是为通风而设，同时也用来保证机器工作的可靠性，防止其过热。勿将其它物品堵塞散热孔。9、在使用本机器之前必须对操作人员进行培训，并指定专人负责。10、在机器出现下列情况时，请先从插座上拔下电源插头，并请专业维修人员进行全面维修：Page2of14DH7018大功率储能直流点焊机a)电源线或电源插头受损或磨破。b)有液体洒落机器内。c)机器经雨淋水浇。d)机器无法正常使用时。11、更换零件时应确保维修人员使用厂家规定的与原零件性能相同的替代元件。未被认可的替代元件有可能导致起火、电击或其它危险。12、请严格按照使用说明书进行操作，禁止对机器进行私自改装、拆焊，我们对此所导致的任何后果不承担任何责任。目录Page3of14前言2详细位置图3一、概述4二、技术参数5三、DH-7018脚踏式使用说明及操作步骤6四、DH-7018气动式使用说明及操作步骤13一般故障排除18保修单19保修时用户须知20保修注意事项20DH7018大功率储能直流点焊机一、概述DH-7018大功率直流点焊机是我公司最新推出高水平点焊机，是根据目前国外最先进点焊机的原理而设计的。采用微电脑单片机控制和电容储能技术，性能达到直流焊的顶尖水平。主要具有以下几大特点：1、功率更大，性能更稳定，专为圆柱电池焊接而设计2、焊点美观，火花小，无发黑，且焊接电流稳定，焊点大小均匀。3、完全克服锂电池点焊后出现低压和出水现象，是您生产组装电池的理想设备。4、由于该机采用微电脑单片机控制，可以实现单脉冲、双脉冲及多脉冲焊接。5、各项参数微电脑化，采用LCD液晶显示，键面式调节，准确、直观、方便。6、DH-7018（分脚踏式和气动式），它们都具有对位准确，适合小帽电芯的焊接，成品率高等特点。7、两焊针的压力独立调节，且调节方便，确保焊接压力稳定可靠。8、焊接开关是国内唯一采用的光电开关,杜绝同类机需更换开关之苦。二、主要技术参数DH-7018脚踏式1、电源：AC220V±10%50Hz±5%Hz2、输出最大功率：30KVA4、焊接电流：00-995、整机重量：52KG4.6、焊接形程25mm焊接高度随意可调7、外形尺寸：800L×580W×1100H（单位：mm）Page4of14DH7018大功率储能直流点焊机8、适用范围：适用于0.03mm~0.3mm的多种焊接片。DH-7018气动式1、电源：AC220V±10%50Hz±5%Hz2、输出最大功率：30KVA3、输入气压：0.1-0.8MPa4、焊接电流：00-995、整机重量：45KG6、外形尺寸：800L×580W×1200H（单位：mm）7、适用范围：适用于0.03mm~0.5mm的多种焊接片。三、DH-7018脚踏式使用说明及操作步骤1）DH-7018脚踏式使用说明1、电源开关：采用复位式按钮，往里按时电流接通，再按一次复出电源切断。2、工作指示：打开电源时，LCD显示器左上角标志“”闪烁为正常。3、输出波形：反映机器工作时的脉冲状态。4、等待…：当焊接电流（WI）往下调节时，光屏会也现“等待…，”提示，此时整机处于等到待状态，数秒钟后程序恢复设置工作状态。Page5of14DH7018大功率储能直流点焊机5、预焊电流（BI）：是指第一个脉冲的高度，其设定大小为0-99，通常选择35左右试机，其大小调节应根据实际焊接电流大小而定，一般来说，焊接电流大，预焊电流相应地加大。6、焊接时间（WT）：是指第二个脉冲的宽度，总时长为1-3mS，...
