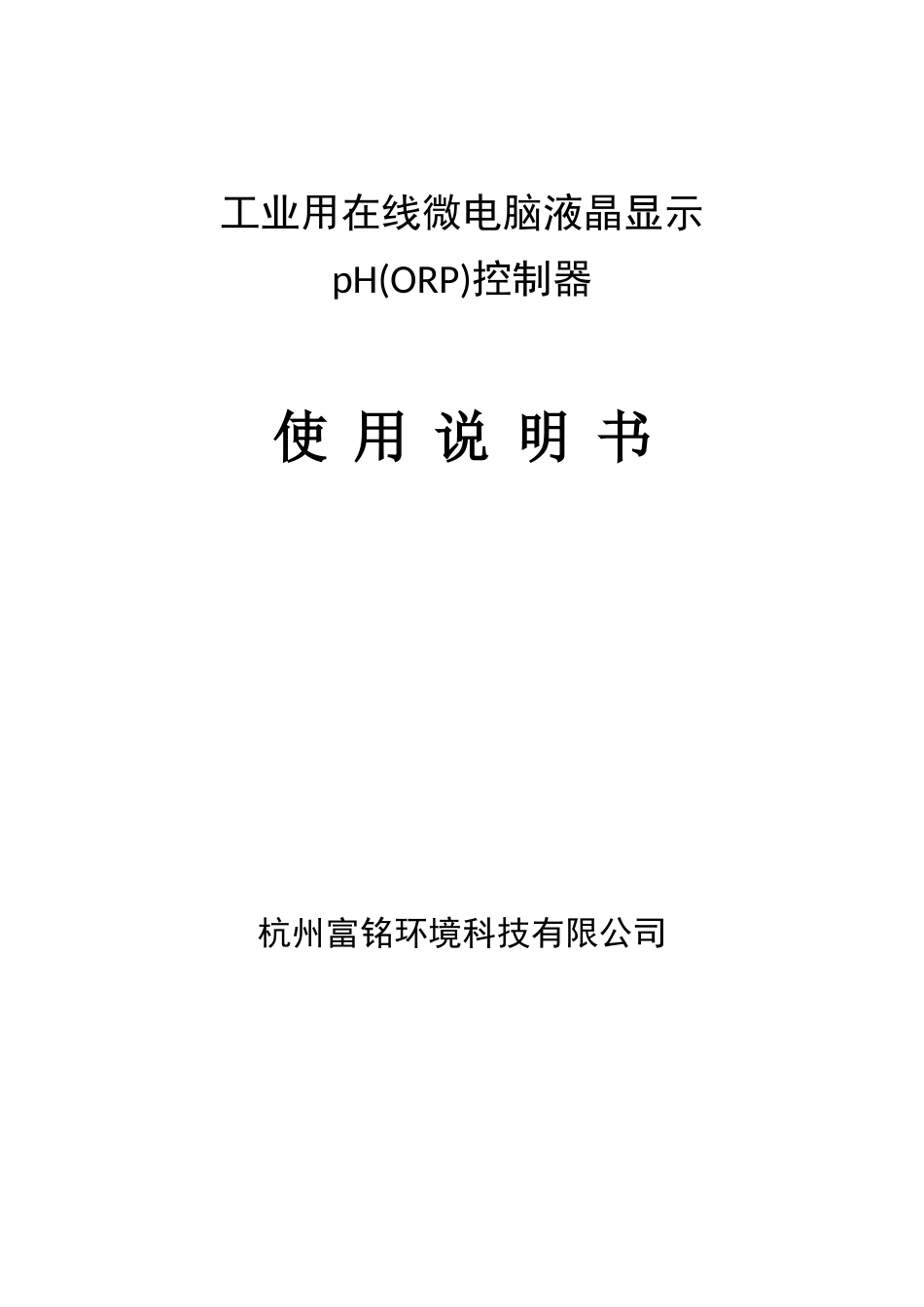

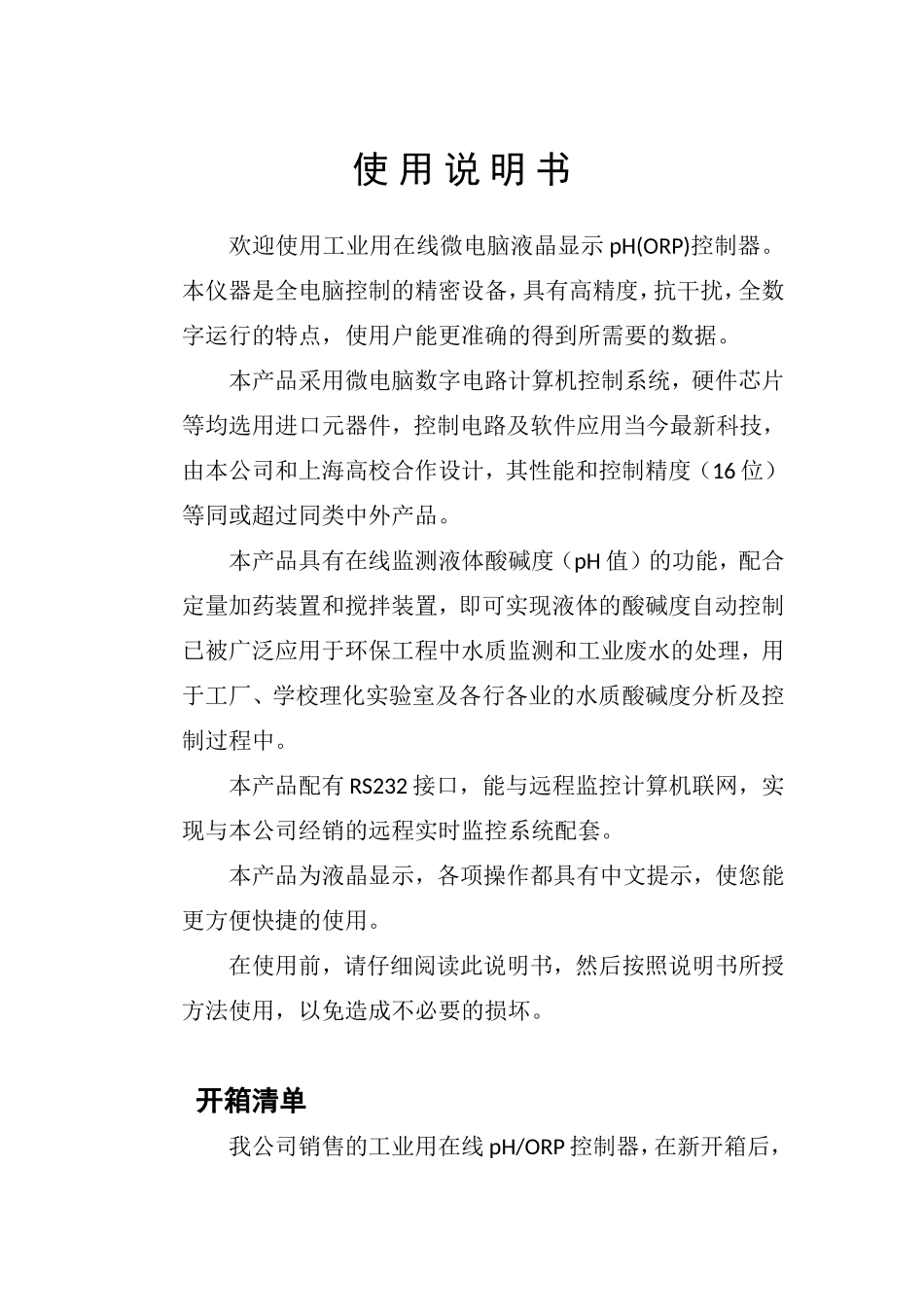

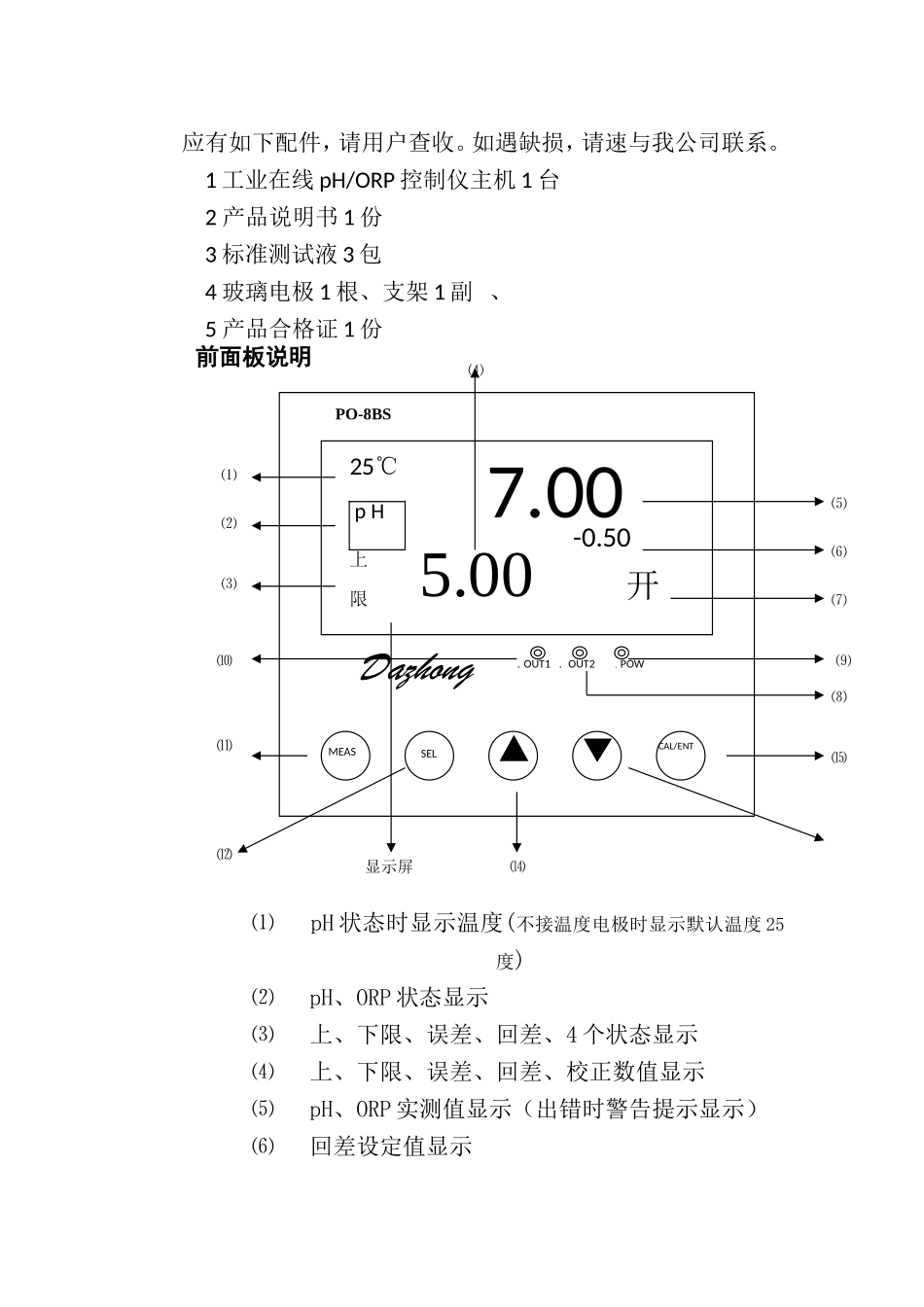

工业用在线微电脑液晶显示pH(ORP)控制器使用说明书杭州富铭环境科技有限公司使用说明书欢迎使用工业用在线微电脑液晶显示pH(ORP)控制器。本仪器是全电脑控制的精密设备，具有高精度，抗干扰，全数字运行的特点，使用户能更准确的得到所需要的数据。本产品采用微电脑数字电路计算机控制系统，硬件芯片等均选用进口元器件，控制电路及软件应用当今最新科技，由本公司和上海高校合作设计，其性能和控制精度（16位）等同或超过同类中外产品。本产品具有在线监测液体酸碱度（pH值）的功能，配合定量加药装置和搅拌装置，即可实现液体的酸碱度自动控制已被广泛应用于环保工程中水质监测和工业废水的处理，用于工厂、学校理化实验室及各行各业的水质酸碱度分析及控制过程中。本产品配有RS232接口，能与远程监控计算机联网，实现与本公司经销的远程实时监控系统配套。本产品为液晶显示，各项操作都具有中文提示，使您能更方便快捷的使用。在使用前，请仔细阅读此说明书，然后按照说明书所授方法使用，以免造成不必要的损坏。开箱清单我公司销售的工业用在线pH/ORP控制器，在新开箱后，应有如下配件，请用户查收。如遇缺损，请速与我公司联系。1工业在线pH/ORP控制仪主机1台2产品说明书1份3标准测试液3包4玻璃电极1根、支架1副、5产品合格证1份前面板说明⑴pH状态时显示温度(不接温度电极时显示默认温度25度)⑵pH、ORP状态显示⑶上、下限、误差、回差、4个状态显示⑷上、下限、误差、回差、校正数值显示⑸pH、ORP实测值显示（出错时警告提示显示）⑹回差设定值显示显示屏.POW.OUT2.OUT1PO-8BSMEASSELCAL/ENT▼▲Dazhong⑼⑶⑴⑵25℃pH上限7.005.00-0.50开⑾⑿⑹⑸⑽⑻⑺⑷⒁⒂⑺继电器开关状态显示⑻下限继电器开关指示灯⑼电源指示灯⑽上限继电器开关指示灯⑾复位按钮⑿状态选择按钮（菜单）⒀数值选择键（加）⒁数值选择键（减）⒂确认键及电极校正键后面板说明接线说明：1、电极信号线接G端。信号屏蔽线接地（R端）。2、温度电极接T1T2端。（PT100）3、本仪表用作ORP时，短路PO端。（本仪表默认为PH）4、本仪表信息输出到计算机，连线插口可插入RS232接口。5、本仪表电流控制信号输出4～20mA，接在十、一端。220v∽RT1T2POACABCABC＋－220V~LOWHIGHWWRS232220v∽G〨ORPPT1006、负载(加药机)的开关接线接在HIGH的A、B端或LOW的A、B端。当OUT1指示灯亮时，后盖HIGH中的A、B处于负载状态。A、C开路。7、当OUT1指示灯不亮时，后盖HIGH中的A、C处于短路状态。A、B开路。当OUT2指示灯亮时，后盖LOW中的A、B处于负载状态。A、C开路。8、当OUT2指示灯不亮时，后盖LOW中的A、C处于短路状态。A、B开路。按键功能键键名功能MEAS复位键当仪器出现异常，点按此键，可使仪器返回最近一次正常工作的状态。SEL选择键点按此键，可使仪器在上限显示、下限显示、零位手动一点校正、回差调整、关闭上下限输出等5种状态之间进行切换。▲数值增加键在上、下限设定及手动一点校正、回差调整时用来增加数值。▼数值减少键在上、下限设定及手动一点校正、回差调整时用来减少数值。CAL/ENT校正及确认键点击为确认功能（在上、下限及手动一点校正、回差调整过程中作为确认键）。按三秒钟为校正功能（在电极校正过程中作为校正键）。4.指示灯功能指示灯指示灯名功能POW:电源指示此灯亮，为电源接通。OUT1:上限报警此灯亮，则提示当前检测液体的酸碱度已超出用户设定的上限值，仪器自动打开继电器进行操作。显示屏（7）显示开。同时，显示屏（4）显示为用户设定的上限值，显示屏（5）显示为当时实测值。OUT2:下限报警此灯亮，则提示所检测的液体的酸碱度已超出用户设定的下限值，仪器自动打开继电器进行操作。显示屏（7）显示开。同时，显示屏（4）显示为用户设定的上限值，显示屏（5）显示为当时实测值。使用方法一、电极校正(两点校正法)1、准备工作备妥三杯各装有250毫升纯净水（为保证校正精度）的烧杯，并在其中第一杯中倒入pH7混合磷酸盐试剂、第二杯中倒入pH4邻苯二甲酸氢钾试剂（或pH9四硼酸钠试剂视用户监控需要而定，一般采用pH4试剂。），并用搅拌棒充分搅拌，使其完全溶解。第三杯纯净水用作电极清洗。2、...
