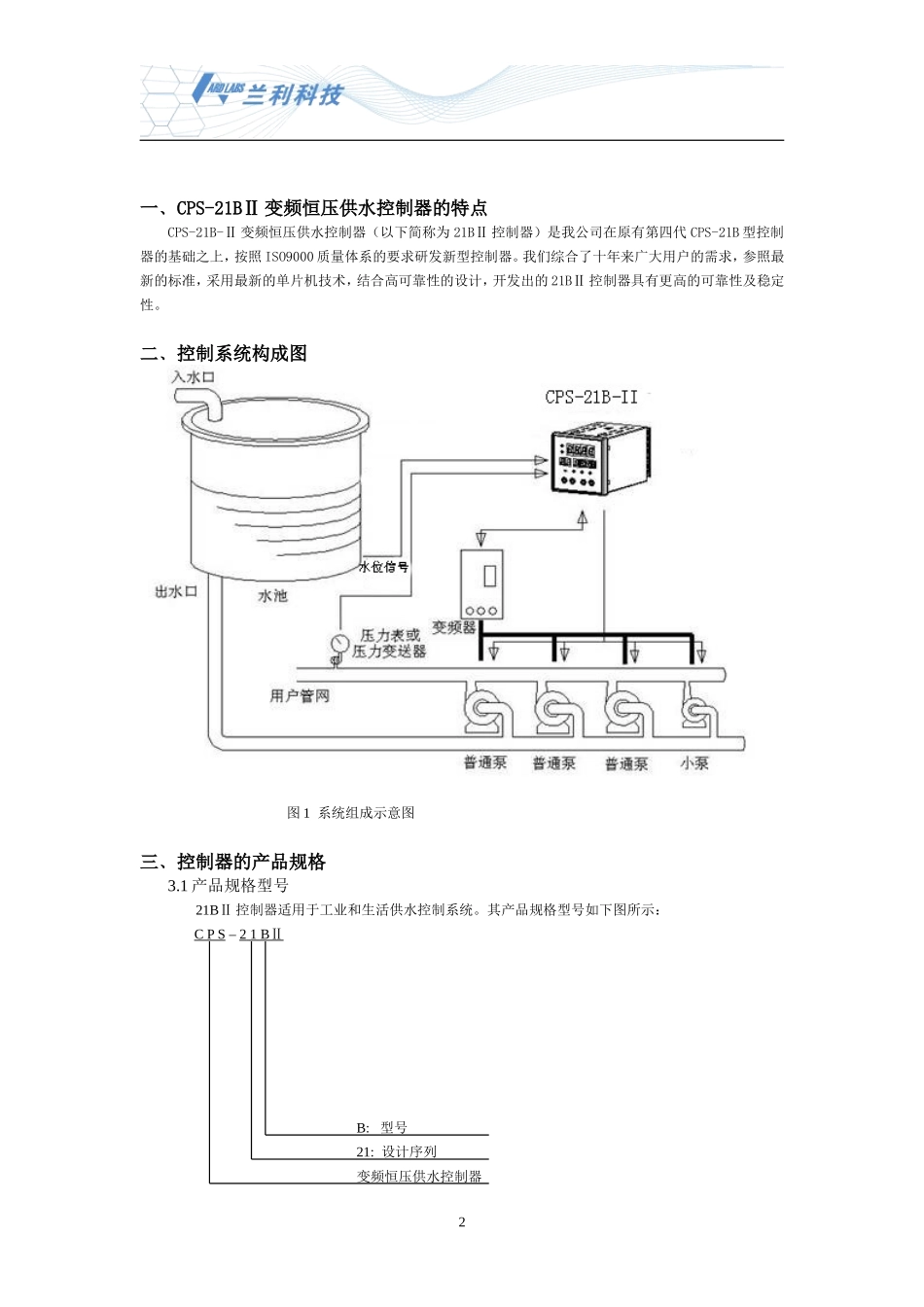

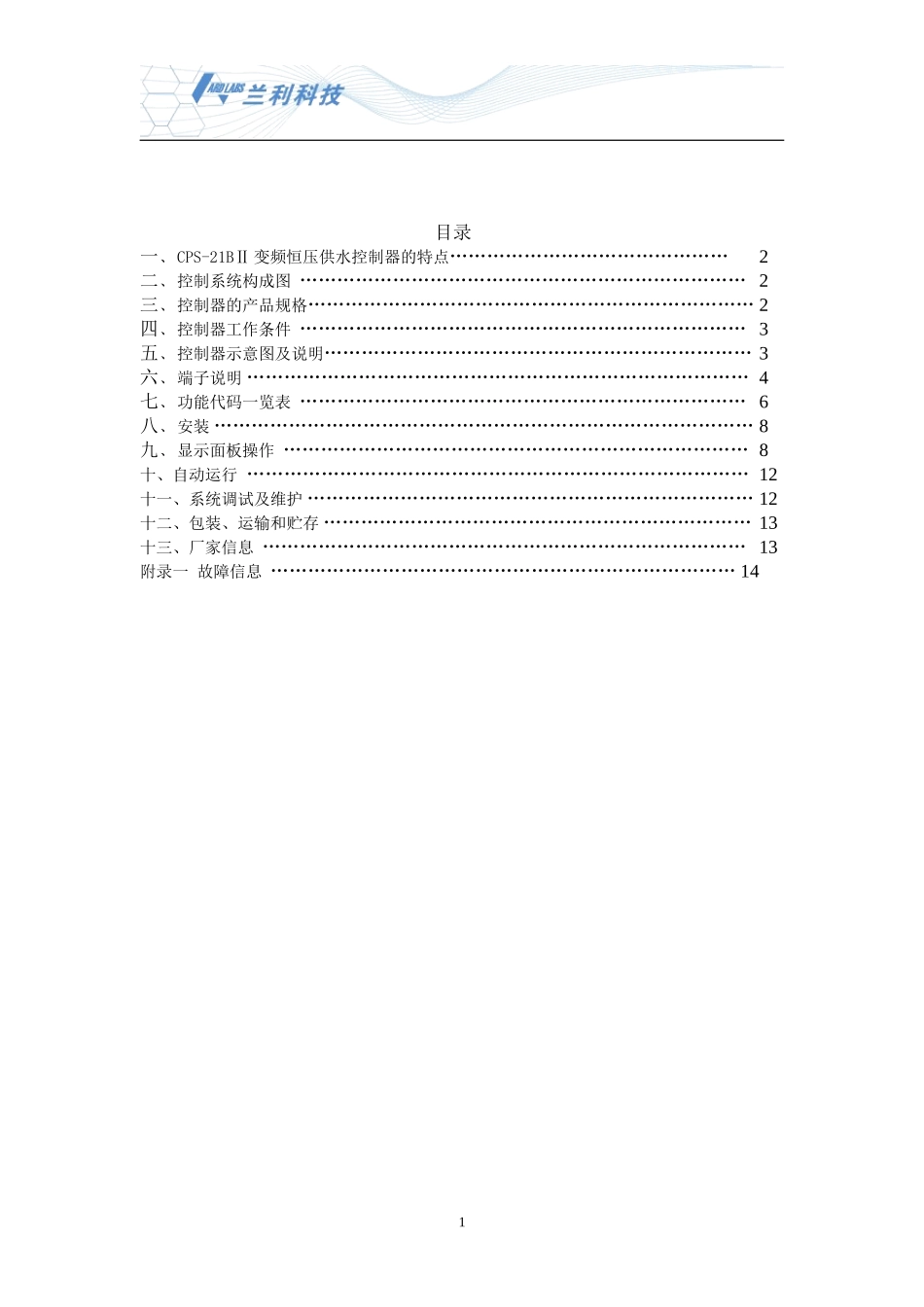

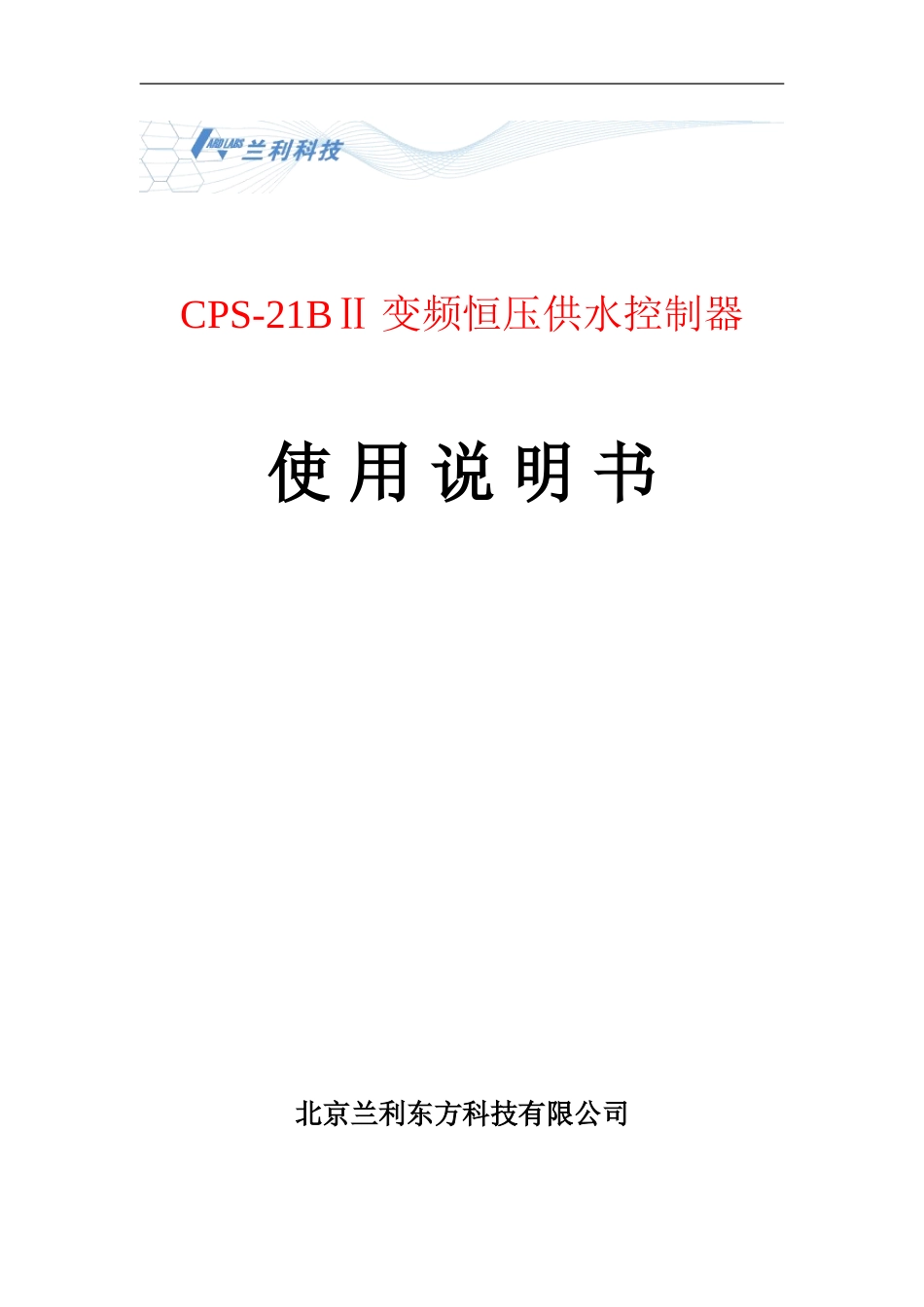

CPS-21BⅡ变频恒压供水控制器使用说明书北京兰利东方科技有限公司目录一﹑CPS-21BⅡ变频恒压供水控制器的特点………………………………………2二﹑控制系统构成图………………………………………………………………2三﹑控制器的产品规格………………………………………………………………2四﹑控制器工作条件………………………………………………………………3五﹑控制器示意图及说明……………………………………………………………3六﹑端子说明………………………………………………………………………4七﹑功能代码一览表………………………………………………………………6八﹑安装……………………………………………………………………………8九﹑显示面板操作…………………………………………………………………8十、自动运行………………………………………………………………………12十一、系统调试及维护………………………………………………………………12十二、包装、运输和贮存……………………………………………………………13十三、厂家信息……………………………………………………………………13附录一故障信息…………………………………………………………………141一﹑CPS-21BⅡ变频恒压供水控制器的特点CPS-21B-Ⅱ变频恒压供水控制器（以下简称为21BⅡ控制器）是我公司在原有第四代CPS-21B型控制器的基础之上，按照ISO9000质量体系的要求研发新型控制器。我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21BⅡ控制器具有更高的可靠性及稳定性。二﹑控制系统构成图图1系统组成示意图三﹑控制器的产品规格3.1产品规格型号21BⅡ控制器适用于工业和生活供水控制系统。其产品规格型号如下图所示：CPS–21BⅡB:型号21:设计序列变频恒压供水控制器2图2控制器型号说明3.2选型说明：21BⅡ控制器可以设计成整个或部分泵组变频循环软起动工作方式，或配置成1台变量泵+多台定量泵（最多3台定量泵）的工作方式。各种工作方式均最多可控制3台主泵和一台附属小泵。21BⅡ控制器的显示部分为数码管和LED的方式。四、控制器工作条件4.1温度：-5℃+55℃4.2相对湿度：≤95%（无凝露）4.3电源：AC185V265V50Hz4.4海拔高度不超过2000米4.5外壳防护等级：IP204.6产品的执行标准：Q/HDLLK001-2004五﹑控制器示意图及说明5.1CPS-21BⅡ控制器面板图图3整机前视图5.2整机示意图3说明：1：系统自动运行指示灯2：系统报警指示灯3、4、5：数码管显示信息窗口，3窗可根据设定显示压力和频率，4、5窗除显示参数设定的信息外，还可显示报警故障信息和泵的设定类型信息6：指示灯，可显示对应泵的设定状态和工作状态7：功能键，用于调出设定泵运行类型或修改参数功能，或者在功能菜单的任何项中退出8：设定键，用于设定参数时的确定和水泵手动起停的执行9：上下键作为系统参数调整时用的加减键，下键还兼做调出手动调试的功能注：详细操作请参见第九部分“显示面板操作”（第8页）。图4整机示意图表1端子（19~27）说明六﹑端子说明6.1端子（19~27）描述图5端子（19~27）4端子名称说明19SVCC远传压力表信号输入端，接高端，+5V压力表阻抗大于或等于200Ω20Vin远传压力表信号输入端，接动端21GNDGND为0V,接低端22SL模拟输入信号类型选择，将SL和GND短接后，模拟输入为4~20mA电流输入信号，此时电流信号的正接P1，负接GND。23VRC控制器模拟电压输出，控制变频器频率VRCMAX=5V或10V由参数06“模拟输出定标”设定24GND25R/S控制器运行控制输入信号，闭合时控制器自动运行，断开时停止26LA水位信号输入端，可根据现场情况通过参数设定选择闭合有效还是断开有效27FA第二压力信号有效，闭合时执行第二设定压力，断开时执行第一设定压力备注1、所有输入信号为触点信号，触点工作容量：12V/5mA2、LA、FA在系统不用的情况下可配置成检测泵故障输入接点，详见配置说明。表2端子（10~18）说明6.2端子（10~18）描述图6端子（10~18）6.3端子（1~9）描述表3端子（1~9）说明图7端子（1~9）5端子名称说明9B11#变量泵接触器控制接点8D11#定量泵接触...
