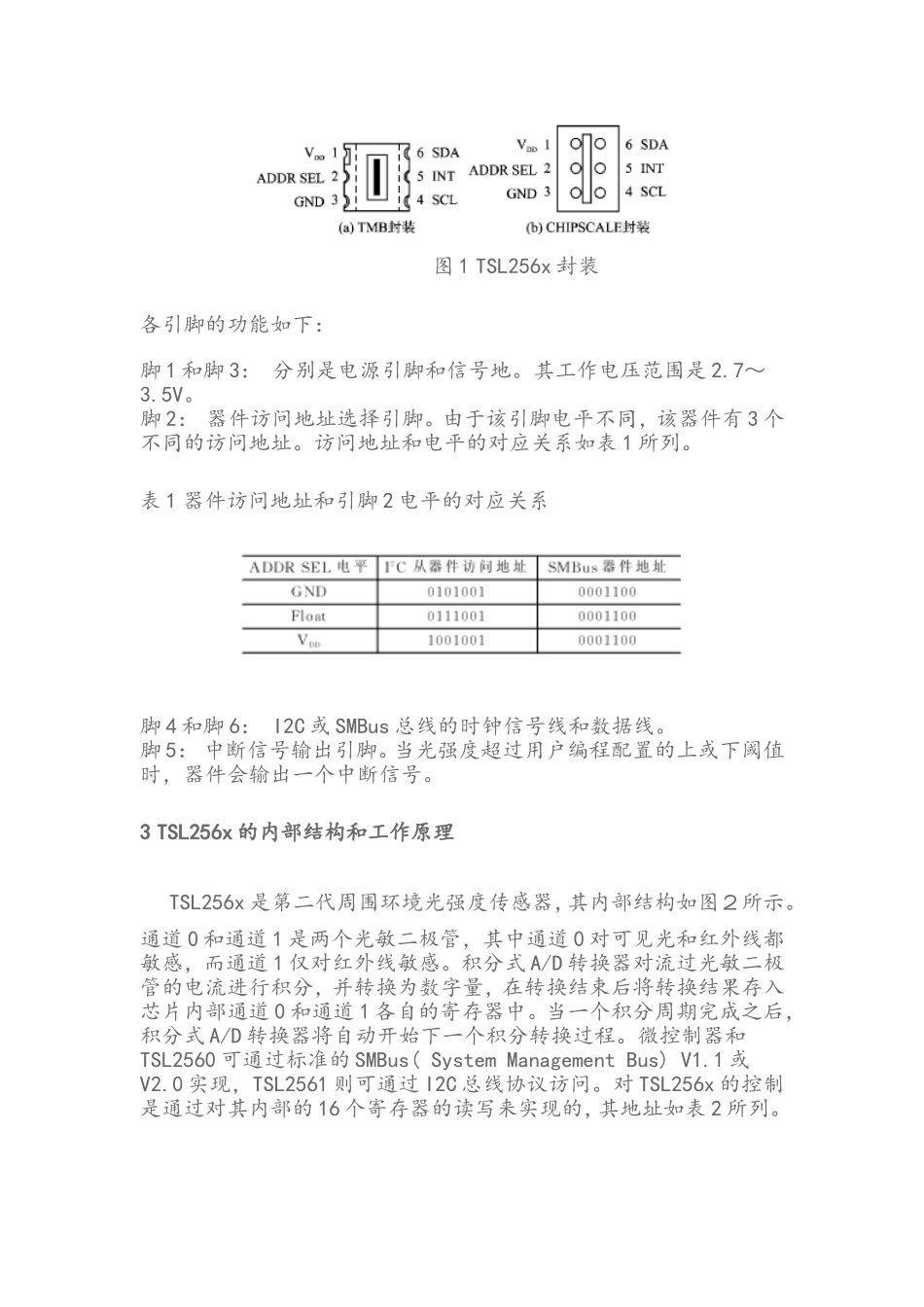

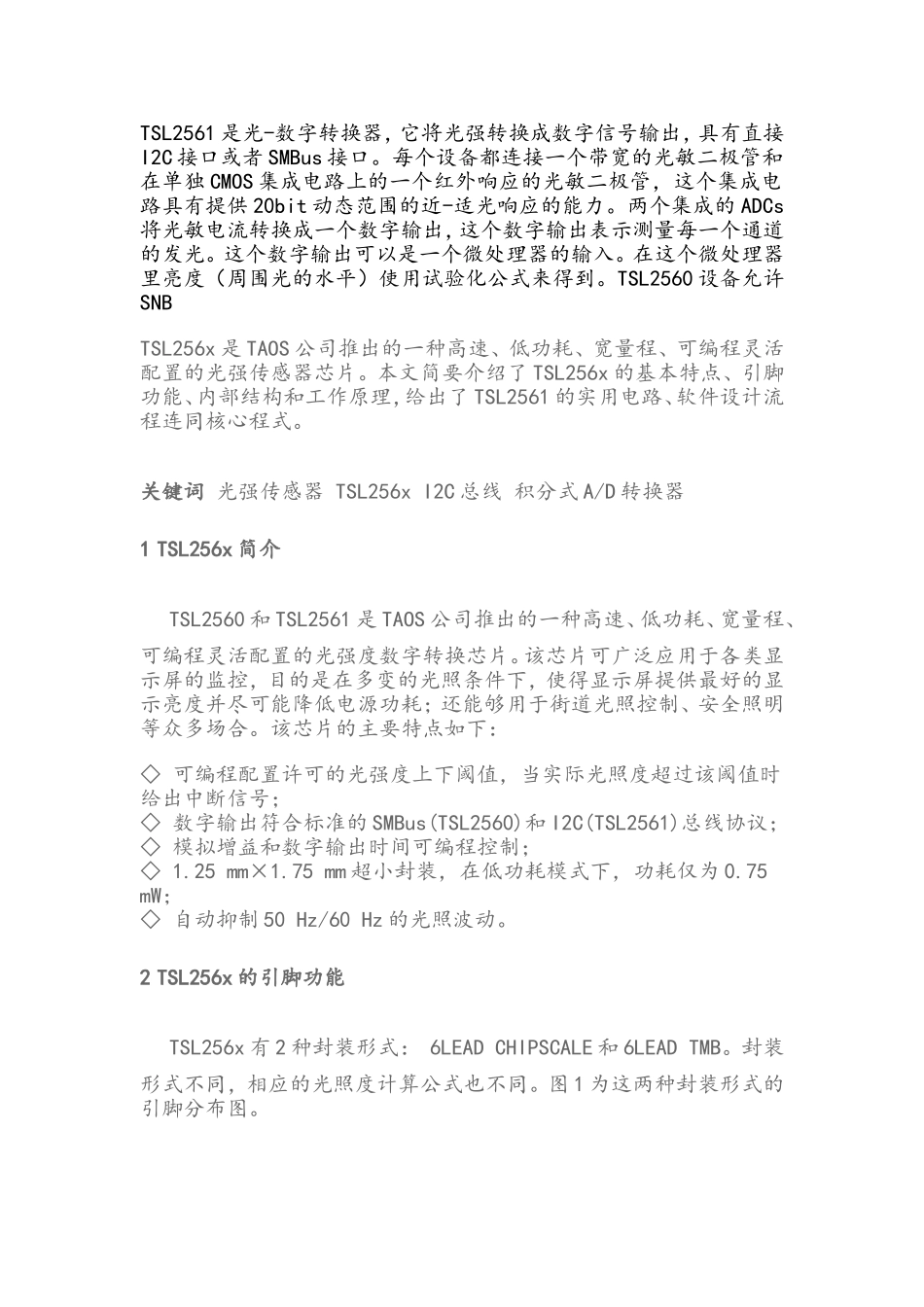

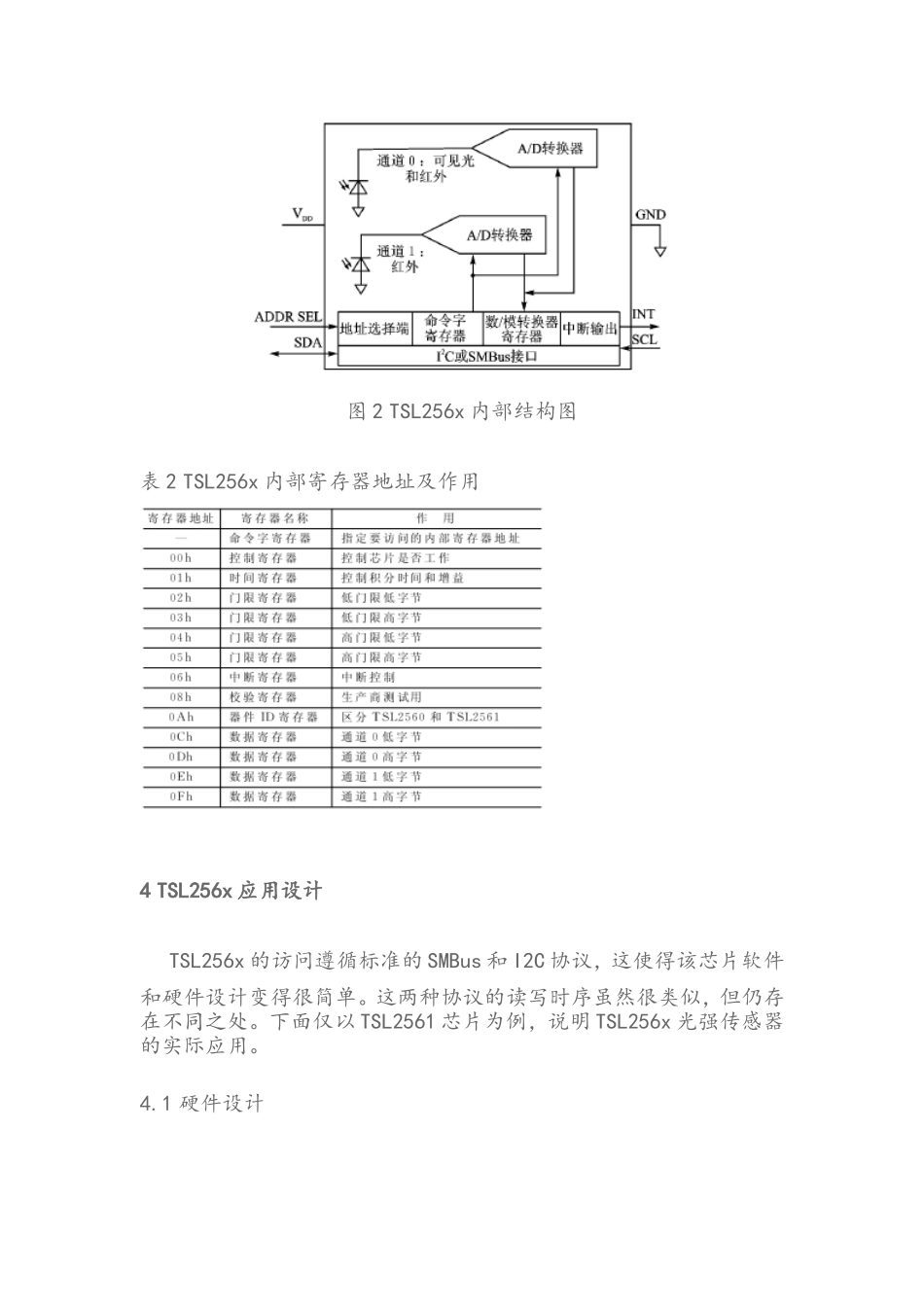

TSL2561是光-数字转换器，它将光强转换成数字信号输出，具有直接I2C接口或者SMBus接口。每个设备都连接一个带宽的光敏二极管和在单独CMOS集成电路上的一个红外响应的光敏二极管，这个集成电路具有提供20bit动态范围的近-适光响应的能力。两个集成的ADCs将光敏电流转换成一个数字输出，这个数字输出表示测量每一个通道的发光。这个数字输出可以是一个微处理器的输入。在这个微处理器里亮度（周围光的水平）使用试验化公式来得到。TSL2560设备允许SNBTSL256x是TAOS公司推出的一种高速、低功耗、宽量程、可编程灵活配置的光强传感器芯片。本文简要介绍了TSL256x的基本特点、引脚功能、内部结构和工作原理，给出了TSL2561的实用电路、软件设计流程连同核心程式。关键词光强传感器TSL256xI2C总线积分式A/D转换器1TSL256x简介TSL2560和TSL2561是TAOS公司推出的一种高速、低功耗、宽量程、可编程灵活配置的光强度数字转换芯片。该芯片可广泛应用于各类显示屏的监控，目的是在多变的光照条件下，使得显示屏提供最好的显示亮度并尽可能降低电源功耗；还能够用于街道光照控制、安全照明等众多场合。该芯片的主要特点如下：◇可编程配置许可的光强度上下阈值，当实际光照度超过该阈值时给出中断信号；◇数字输出符合标准的SMBus(TSL2560)和I2C(TSL2561)总线协议；◇模拟增益和数字输出时间可编程控制；◇1.25mm×1.75mm超小封装，在低功耗模式下，功耗仅为0.75mW；◇自动抑制50Hz/60Hz的光照波动。2TSL256x的引脚功能TSL256x有2种封装形式：6LEADCHIPSCALE和6LEADTMB。封装形式不同，相应的光照度计算公式也不同。图1为这两种封装形式的引脚分布图。图1TSL256x封装各引脚的功能如下：脚1和脚3：分别是电源引脚和信号地。其工作电压范围是2.7～3.5V。脚2：器件访问地址选择引脚。由于该引脚电平不同，该器件有3个不同的访问地址。访问地址和电平的对应关系如表1所列。表1器件访问地址和引脚2电平的对应关系脚4和脚6：I2C或SMBus总线的时钟信号线和数据线。脚5：中断信号输出引脚。当光强度超过用户编程配置的上或下阈值时，器件会输出一个中断信号。3TSL256x的内部结构和工作原理TSL256x是第二代周围环境光强度传感器，其内部结构如图２所示。通道0和通道1是两个光敏二极管，其中通道0对可见光和红外线都敏感，而通道1仅对红外线敏感。积分式A/D转换器对流过光敏二极管的电流进行积分，并转换为数字量，在转换结束后将转换结果存入芯片内部通道0和通道1各自的寄存器中。当一个积分周期完成之后，积分式A/D转换器将自动开始下一个积分转换过程。微控制器和TSL2560可通过标准的SMBus(SystemManagementBus)V1.1或V2.0实现，TSL2561则可通过I2C总线协议访问。对TSL256x的控制是通过对其内部的16个寄存器的读写来实现的，其地址如表2所列。图2TSL256x内部结构图表2TSL256x内部寄存器地址及作用4TSL256x应用设计TSL256x的访问遵循标准的SMBus和I2C协议，这使得该芯片软件和硬件设计变得很简单。这两种协议的读写时序虽然很类似，但仍存在不同之处。下面仅以TSL2561芯片为例，说明TSL256x光强传感器的实际应用。4.1硬件设计TSL2561能够通过I2C总线访问，所以硬件接口电路很简单。假如所选用的微控制器带有I2C总线控制器，则将该总线的时钟线和数据线直接和TSL2561的I2C总线的SCL和SDA分别相连；假如微控制器内部没有上拉电阻，则还需要再用2个上拉电阻接到总线上。假如微控制器不带I2C总线控制器，则将TSL2561的I2C总线的SCL和SDA和普通I/O口连接即可；但编程时需要模拟I2C总线的时序来访问TSL2561，INT引脚接微控制器的外部中断。硬件连接如图3所示。图3微控制器和TSL2561的硬件连接图4.2软件设计微控制器能够通过I2C总线协议对TSL2561进行读写。写数据时，先发送器件地址，然后发送要写的数据。TSL2561的写操作过程如下：先发送一组器件地址；然后写命令码，命令码是指定接下来写寄存器的地址00h～0fh和写寄存器的方式，是以字节、字或块（几个字）为单位进行写操作的；最后发送要写的数据，根据前面命令码规定写寄存器的方式，能够连续发送要写的数据，内部写寄存器会自动加1。对于I2C协议具体的读...
