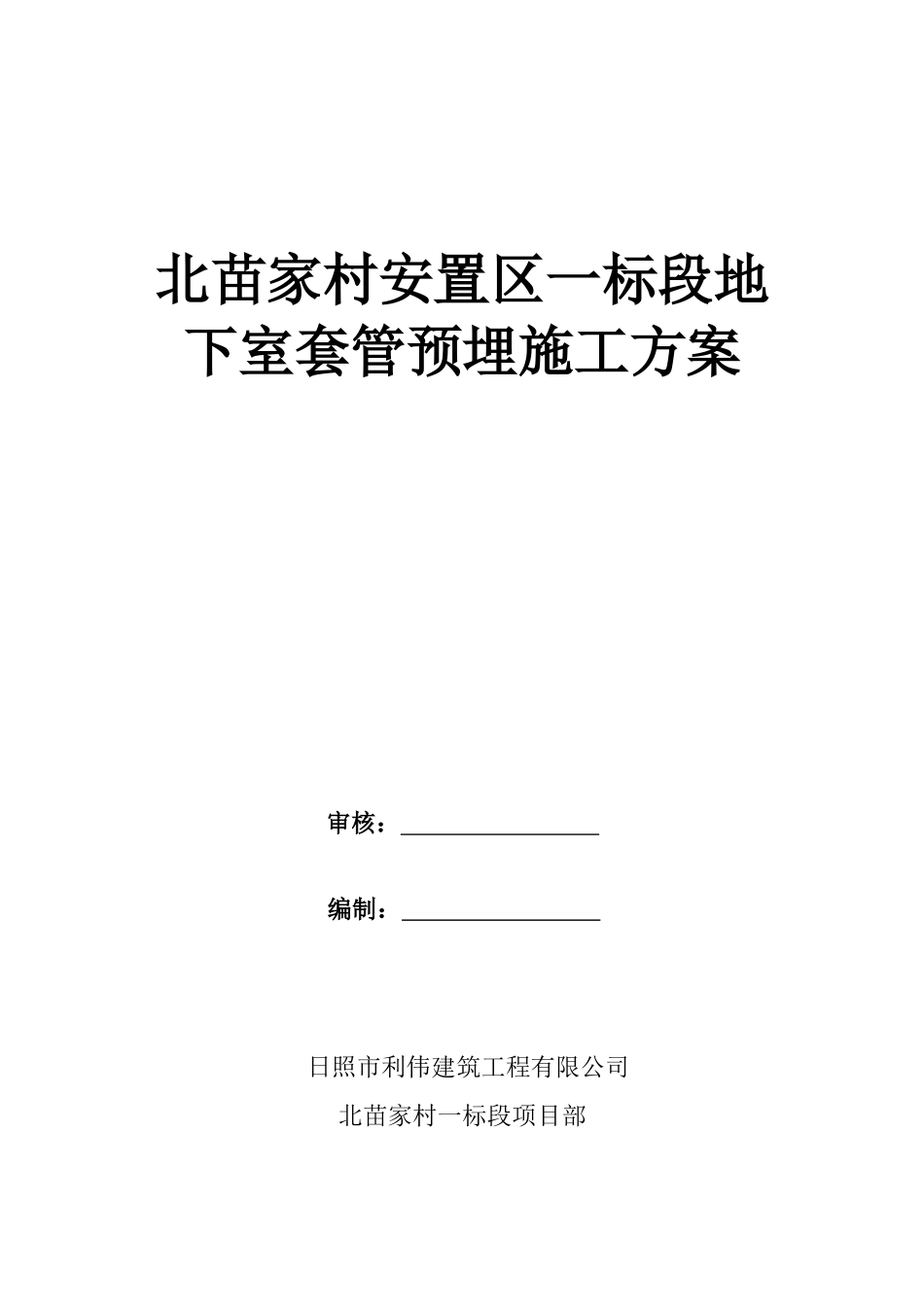

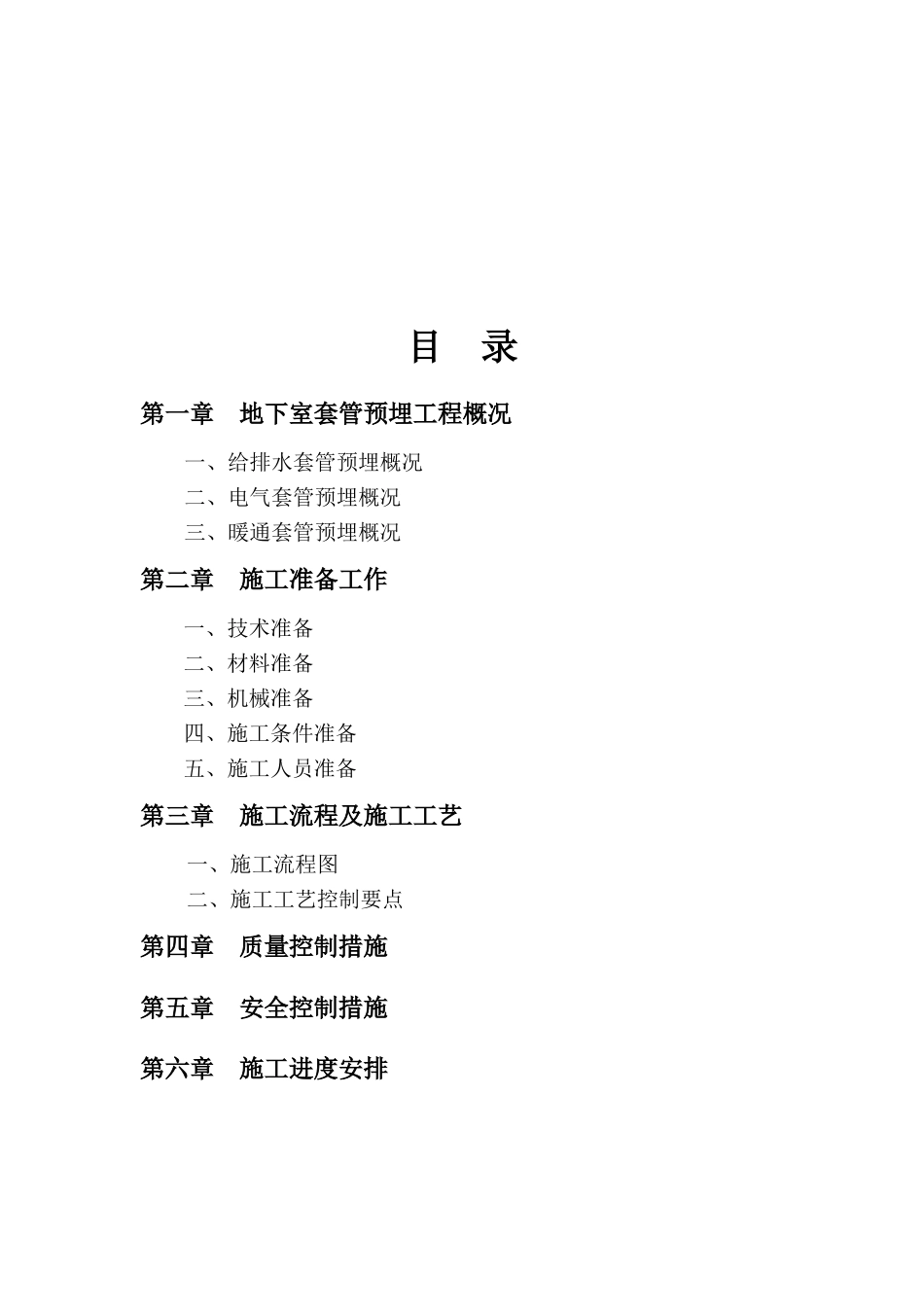

北苗家村安置区一标段地下室套管预埋施工方案审核：编制：日照市利伟建筑工程有限公司北苗家村一标段项目部目录第一章地下室套管预埋工程概况一、给排水套管预埋概况二、电气套管预埋概况三、暖通套管预埋概况第二章施工准备工作一、技术准备二、材料准备三、机械准备四、施工条件准备五、施工人员准备第三章施工流程及施工工艺一、施工流程图二、施工工艺控制要点第四章质量控制措施第五章安全控制措施第六章施工进度安排第一章地下室套管预埋工程概况一、给排水套管预埋概况本工程地下室给排水套管预埋包含地下室穿外墙套管、一般穿墙套管的制作和预埋。主要情况如下表：给排水地下室套管预埋一览表点位编号施工点位套管类型管道规格所在分区套管规格数量备注横轴纵轴11-D1-F轴间9-10轴间刚性密闭套管DN15013φ2001车库21-D1-F轴间9-10轴间刚性密闭套管DN10013φ1501车库31-D1-F轴间12-13轴间刚性密闭套管DN10013φ1501车库41-D1-F轴间16-17轴间刚性密闭套管DN10013φ1501车库51-A1-B轴间16-17轴间刚性密闭套管DN15013φ2001车库61-A1-B轴间18-19轴间刚性密闭套管DN10013φ1501车库71-L1-K轴间1-2轴间刚性密闭套管DN15013φ2001车库81-B1-C轴间18-19轴间刚性密封套管DN10013φ1501车库99-F9-G轴间9-19-4轴间刚性密闭套管DN10013φ1501车库109-A9-B轴间9-49-8轴间刚性密闭套管DN10013φ1503车库119-A9-B轴间9-89-9轴间刚性密闭套管DN10013φ1504车库129-A9-B轴间9-149-15轴间刚性密闭套管DN10013φ1504车库二、电气套管预埋概况因配电室在车库内，电缆敷设采用桥架，无出地下室剪力墙套管。三、暖通套管预埋概况本工程采暖热媒来自小区一期地下换热站，二次采暖采用枝状式敷设，供暖套管穿越防火墙时，应埋设钢套管，并在穿墙处设固定支架，管道与套管之间采用耐火材料堵。供暖总立管，敷设与非供暖房间，地沟及管井内的管道均应保温，保温材料采用离心玻璃棉管壳，外设加筋吕箔保护层。第二章施工准备工作一、技术准备:责任工长按审定后的管道预留预埋设计图纸向预留预埋施工班组进行全面细致的技术交底。预留预埋施工班组在责任工长交底的基础上进一步熟悉施工图纸，熟悉所有的预留预埋套管的准确位置、规格，以便于准确无误的实施施工作业。二、材料准备：责任工长根据施工图纸提出材料预算计划，并上报分公司物资部，分公司物资部根据需要采购所需材料。三、机械准备:施工班组根据具体的施工工艺要求自行准备施工所需的机械及材料，责任工长负责检查，检查合格方能进场使用。施工所需机械及器具一览表：四、施工条件准备:提供套管制作加工场地，密切关注土建钢筋绑扎情况安排施工班组进现场实施套管预留预埋作业。五、施工人员准备：根据现场实际需要，配备经验丰富劳务人员2-3名，施工管理人员3名。第三章施工流程及施工工艺一、施工流程1、将焊接钢管和钢板进行除锈处理。2、根据地下室外墙、消防水池的厚度，将焊接钢管进行切割下料，根据焊接钢管外径，将钢板进行切割成圆环，且圆环内径=焊接钢管外径+2mm。（对于人防套管，切割三片钢板圆环，其中两片圆环内径=焊接钢管外径+2mm，分别作止水翼环和固定法兰用,另一片，圆环内径=所安装的管道外径+1mm,作防冲击波挡板用）。3、将切割的钢板圆环（作止水翼环用）焊接在切割好的焊接钢管短截的中央位置。4、随土建进度，将制作好的套管进行预埋，与结构钢筋固定牢固，并确保其标高、坐标与施工图一致。5、在管道安装完毕后，将油麻塞入管道与套管的缝隙中，缝隙两侧用石棉水泥填充。（对于人防套管，将切割好的钢板圆环（作放冲击波挡板用，焊接在固定法兰外侧）。二、施工工艺控制要点1、焊接要均匀饱满，无夹渣、气孔、焊瘤、无裂纹等现象。焊缝的形式、宽度、高度要达到规范要求，焊后把焊渣敲落。2、刚性防水套管的制作要根据《防水套管》02S404图集的制作说明及要求进行加工，钢管切割应与管轴心线垂直，允许偏差在规定要求内。3穿外墙及消防水池套管安装图如下：4、安装套管的定位要准确无误，在审核完毕后实施安装，安装结束后要进行检查，待土建封模后还要进行点位校核。5、出墙套管周围采用25厚1：2.5水泥砂浆找平...
