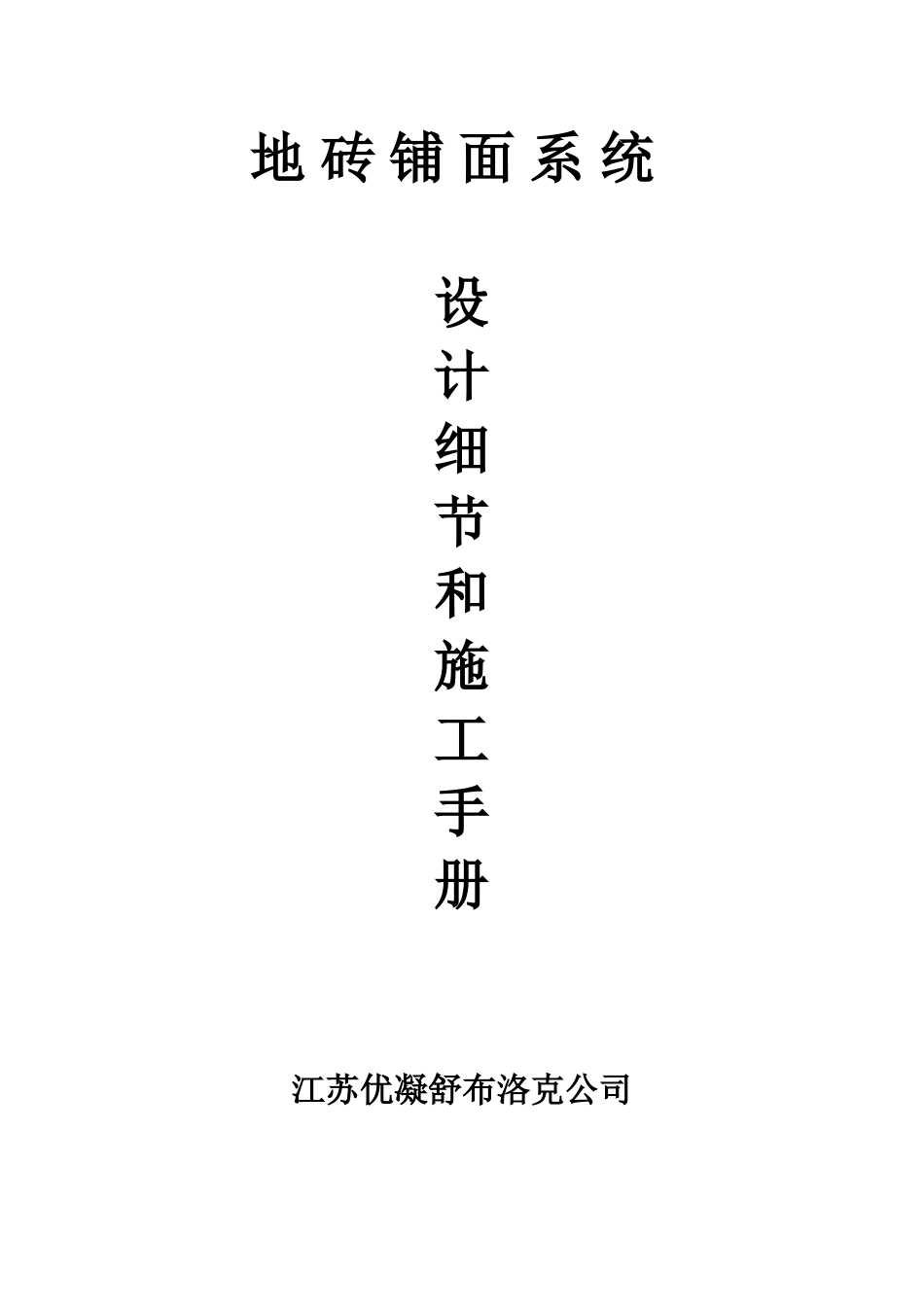

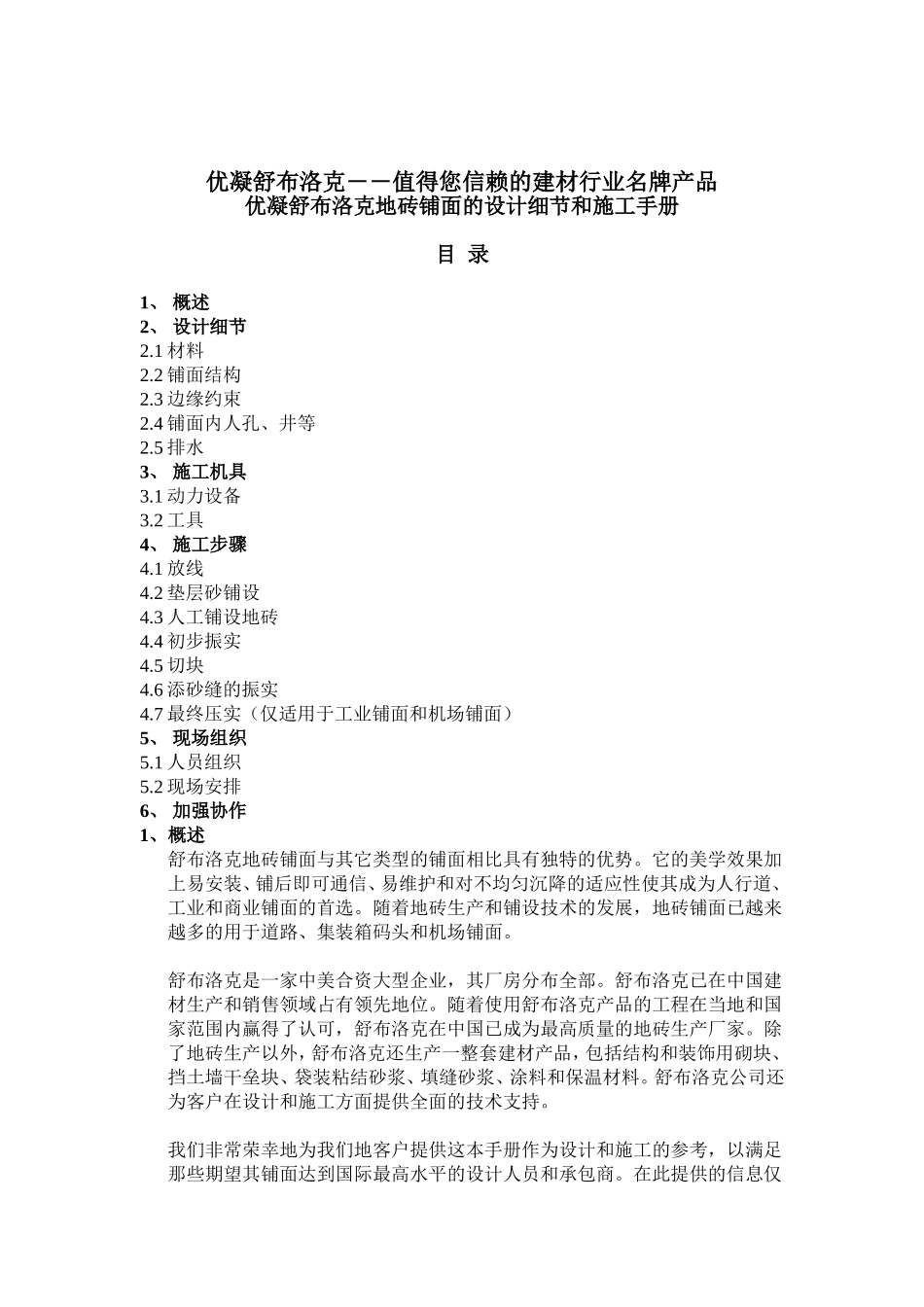

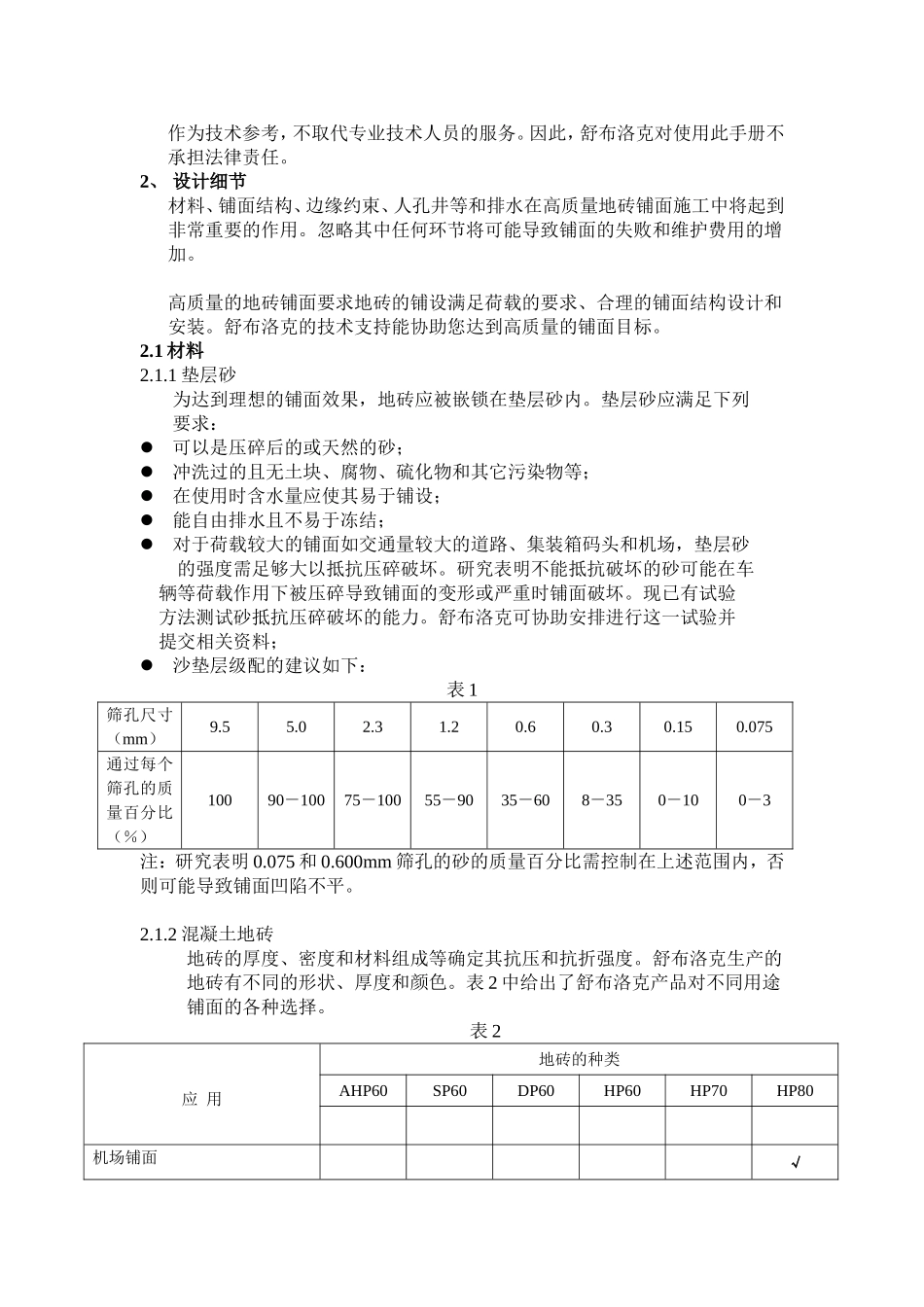

地砖铺面系统设计细节和施工手册江苏优凝舒布洛克公司优凝舒布洛克――值得您信赖的建材行业名牌产品优凝舒布洛克地砖铺面的设计细节和施工手册目录1、概述2、设计细节2.1材料2.2铺面结构2.3边缘约束2.4铺面内人孔、井等2.5排水3、施工机具3.1动力设备3.2工具4、施工步骤4.1放线4.2垫层砂铺设4.3人工铺设地砖4.4初步振实4.5切块4.6添砂缝的振实4.7最终压实（仅适用于工业铺面和机场铺面）5、现场组织5.1人员组织5.2现场安排6、加强协作1、概述舒布洛克地砖铺面与其它类型的铺面相比具有独特的优势。它的美学效果加上易安装、铺后即可通信、易维护和对不均匀沉降的适应性使其成为人行道、工业和商业铺面的首选。随着地砖生产和铺设技术的发展，地砖铺面已越来越多的用于道路、集装箱码头和机场铺面。舒布洛克是一家中美合资大型企业，其厂房分布全部。舒布洛克已在中国建材生产和销售领域占有领先地位。随着使用舒布洛克产品的工程在当地和国家范围内赢得了认可，舒布洛克在中国已成为最高质量的地砖生产厂家。除了地砖生产以外，舒布洛克还生产一整套建材产品，包括结构和装饰用砌块、挡土墙干垒块、袋装粘结砂浆、填缝砂浆、涂料和保温材料。舒布洛克公司还为客户在设计和施工方面提供全面的技术支持。我们非常荣幸地为我们地客户提供这本手册作为设计和施工的参考，以满足那些期望其铺面达到国际最高水平的设计人员和承包商。在此提供的信息仅作为技术参考，不取代专业技术人员的服务。因此，舒布洛克对使用此手册不承担法律责任。2、设计细节材料、铺面结构、边缘约束、人孔井等和排水在高质量地砖铺面施工中将起到非常重要的作用。忽略其中任何环节将可能导致铺面的失败和维护费用的增加。高质量的地砖铺面要求地砖的铺设满足荷载的要求、合理的铺面结构设计和安装。舒布洛克的技术支持能协助您达到高质量的铺面目标。2.1材料2.1.1垫层砂为达到理想的铺面效果，地砖应被嵌锁在垫层砂内。垫层砂应满足下列要求：可以是压碎后的或天然的砂；冲洗过的且无土块、腐物、硫化物和其它污染物等；在使用时含水量应使其易于铺设；能自由排水且不易于冻结；对于荷载较大的铺面如交通量较大的道路、集装箱码头和机场，垫层砂的强度需足够大以抵抗压碎破坏。研究表明不能抵抗破坏的砂可能在车辆等荷载作用下被压碎导致铺面的变形或严重时铺面破坏。现已有试验方法测试砂抵抗压碎破坏的能力。舒布洛克可协助安排进行这一试验并提交相关资料；沙垫层级配的建议如下：表1筛孔尺寸（mm）9.55.02.31.20.60.30.150.075通过每个筛孔的质量百分比（％）10090－10075－10055－9035－608－350－100－3注：研究表明0.075和0.600mm筛孔的砂的质量百分比需控制在上述范围内，否则可能导致铺面凹陷不平。2.1.2混凝土地砖地砖的厚度、密度和材料组成等确定其抗压和抗折强度。舒布洛克生产的地砖有不同的形状、厚度和颜色。表2中给出了舒布洛克产品对不同用途铺面的各种选择。表2应用地砖的种类AHP60SP60DP60HP60HP70HP80机场铺面√集装箱堆场√卡车停车场/主干道√次干道√√可通行维护车辆的人行广场√√√√●●不可通行维护车辆的人行广场√√√√●●人行道√√√●●●注：√＝推荐●＝适合但用标√的地砖更经济舒布洛克将为客户提供更多的地砖选择。另外舒布洛克还可根据情况为客户生产满足其特殊需要的地砖，具体情况请与舒布洛克公司联系。地砖铺面的铺设图案除具体外观效果外，其连锁型地砖的铺设图案能抵御车辆对铺设地砖的破坏。图1所示的三种铺设图案如下：人字形铺设－最有效的铺设图啊，与车流方向无关；花篮形铺设－较人字形效果差；顺砖铺设－对于抵抗位移效果最差。2.1.3填缝砂对于填缝砂的要求除了下述干燥度和级配的要求外基本如垫层砂。砂在使用时必须足够的干燥使其能进入砖缝中。填缝砂的推荐级配如下：表3筛孔尺寸（mm）9.55.02.31.20.60.30.150.075通过每个筛孔的质量百分比（％）10010095－10090－10055－10015－500－150－3注：舒布洛克公司可提供干燥的袋装填缝砂。2.2铺面结构铺面结构的设计和施工对于铺面效果起到至关重要的作用。铺面结构应按当地铺面设...
