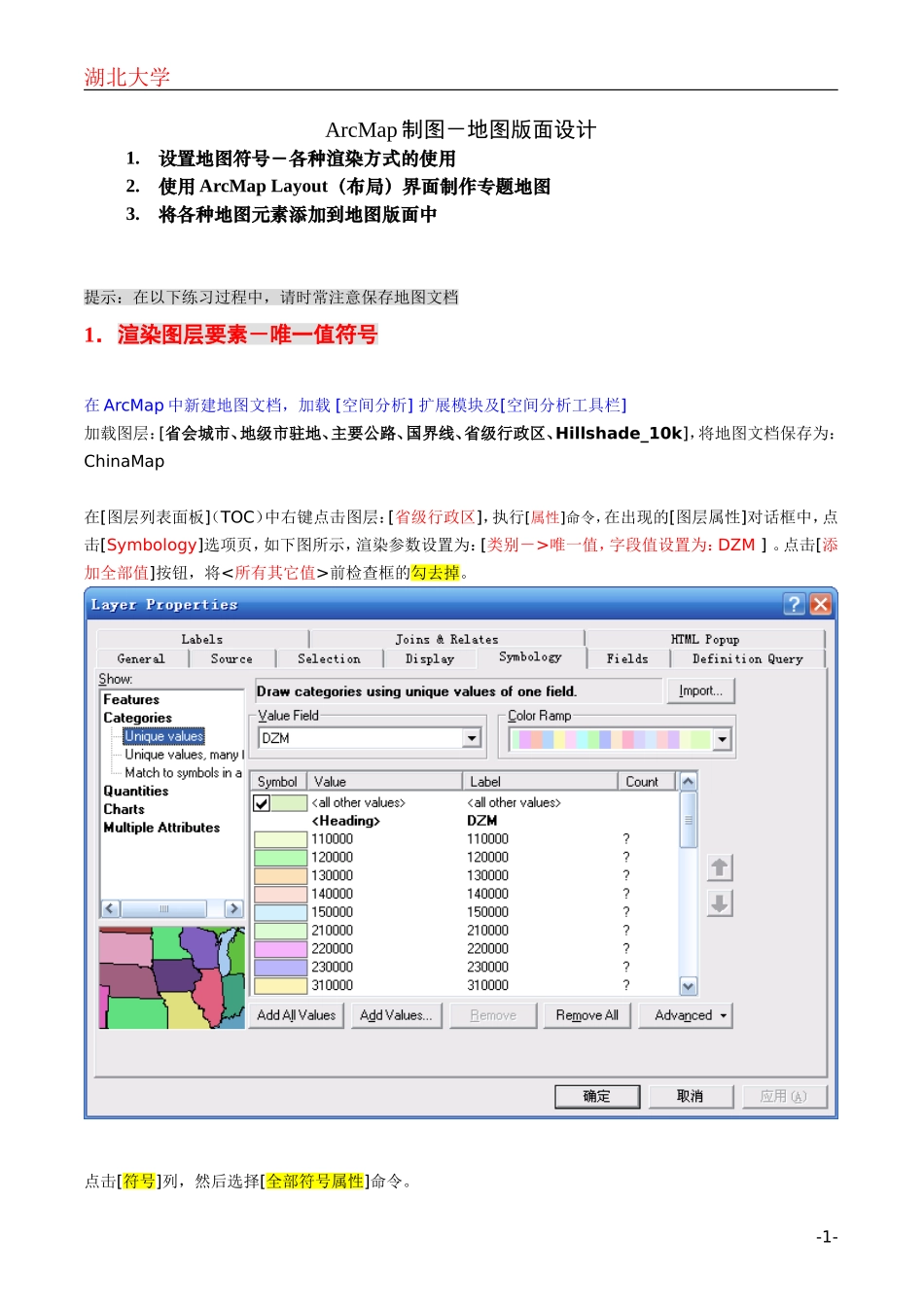

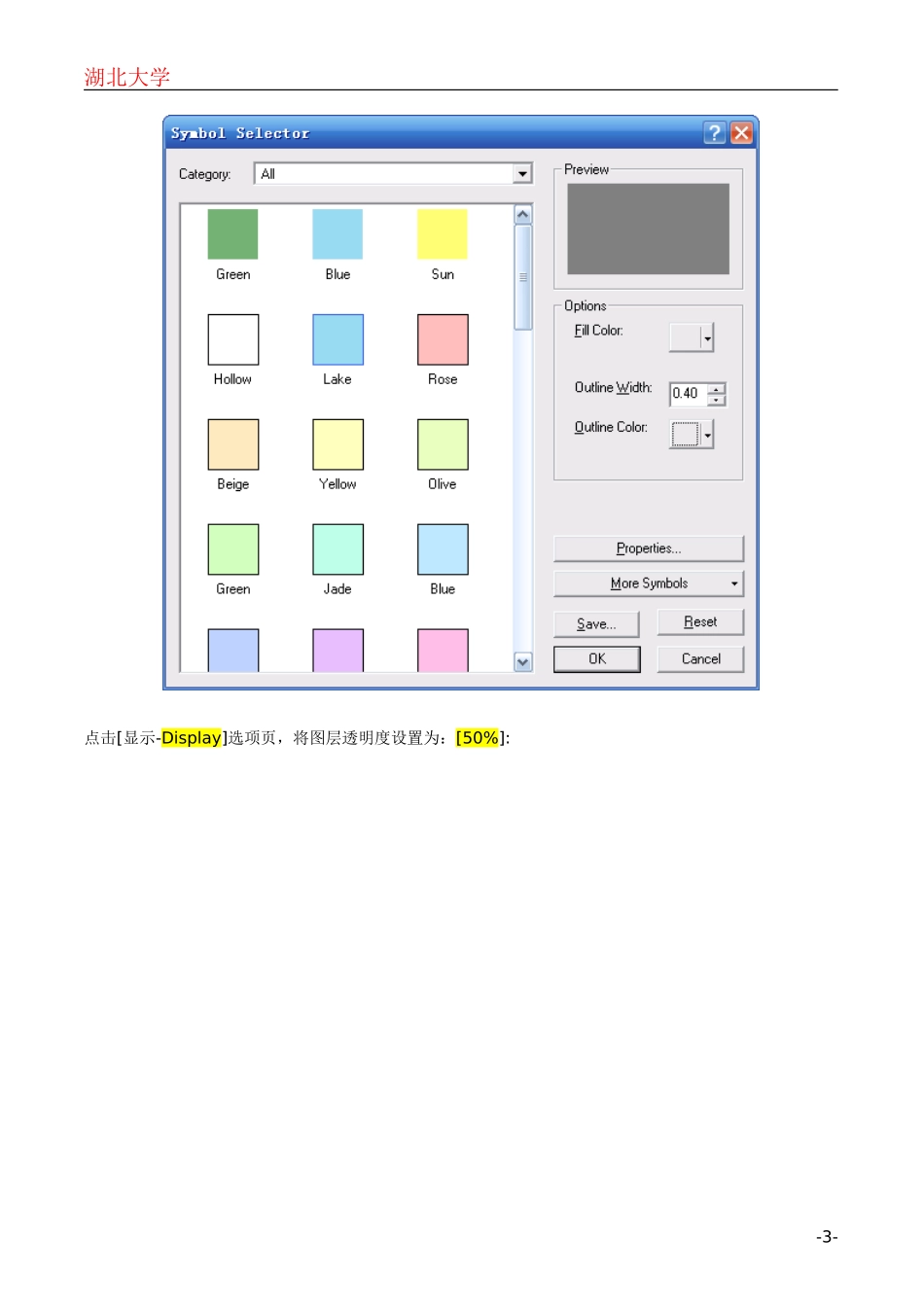

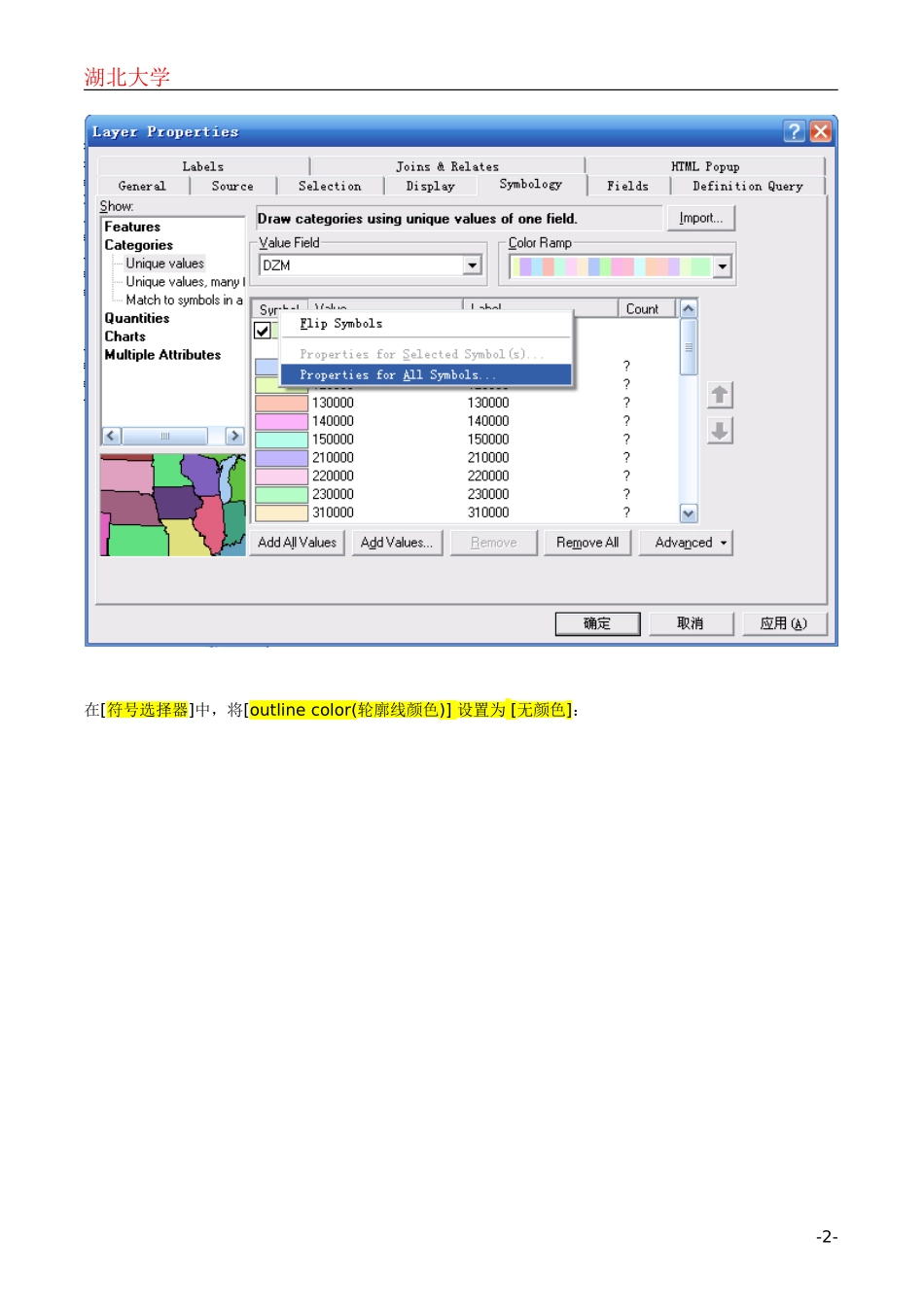

湖北大学ArcMap制图-地图版面设计1.设置地图符号-各种渲染方式的使用2.使用ArcMapLayout(布局)界面制作专题地图3.将各种地图元素添加到地图版面中提示:在以下练习过程中,请时常注意保存地图文档1.渲染图层要素-唯一值符号在ArcMap中新建地图文档,加载[空间分析]扩展模块及[空间分析工具栏]加载图层:[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k],将地图文档保存为:ChinaMap在[图层列表面板](TOC)中右键点击图层:[省级行政区],执行[属性]命令,在出现的[图层属性]对话框中,点击[Symbology]选项页,如下图所示,渲染参数设置为:[类别->唯一值,字段值设置为:DZM]。点击[添加全部值]按钮,将<所有其它值>前检查框的勾去掉。点击[符号]列,然后选择[全部符号属性]命令。-1-湖北大学在[符号选择器]中,将[outlinecolor(轮廓线颜色)]设置为[无颜色]:-2-湖北大学点击[显示-Display]选项页,将图层透明度设置为:[50%]:-3-湖北大学现在图层:省级行政区根据字段[DZM]进行唯一值渲染,且有伪三维效果(关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层)关闭并移除图层:[Hillshade_10k]显示图层:[国界线],在[TOC]中右键点击图层:[国界线],执行[属性]命令,在出现的[图层属性]对话框中将渲染方式设置为[单一符号],点击[符号设置]按钮(如下图1)-4-湖北大学在[符号选择器]对话框中选择一种线状符号(如下图所示)-5-湖北大学显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式::-6-湖北大学2.标注图层要素在TOC中,右键点击图层:[省级行政区],执行[属性]命令,在出现的[图层属性]对话框中,点击[label]选项页,确认标注字段为:[Name],点击[symbol]按钮-7-湖北大学在[符号选择器]对话框中,将标注字体大小设置为:[12],点击[属性]按钮(如下图所示):-8-湖北大学显示图层:[地级城市驻地],并参考以上方法及下图效果进行标注:-9-湖北大学3.渲染图层要素—分类渲染在TOC中,右键点击图层[省级行政区],执行[属性]命令,然后在[图层属性]对话框中点击[symbol]选项页,将渲染方式设置为:[渐变颜色渲染,字段:Area,分类:5,自然间隔分类法]在上图中,点击[classify]按钮可选择不同的分类方法:-10-湖北大学-11-湖北大学参照以上操作过程,对图层[省级行政区]基于字段[Area]运用不同的分类方法(等间隔、分位数、自然间隔、标准差),比较不同的分类法进行分类的意义。自然间隔分类:-12-湖北大学等间隔分类渲染:分位数分类渲染:-13-湖北大学标准差分类渲染:4.渲染图层要素—点密度渲染参照前面的步骤,对图层:[省级行政区]进行点密度渲染,如下图所示:-14-湖北大学根据人口字段:POPU计算点密度-15-湖北大学5.渲染图层要素—图表渲染参照前面的步骤,对图层:[省级行政区]进行图表统计,如下图所示:-16-湖北大学根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式-17-湖北大学6.创建地图版面在上一步的基础上进行,将图层[省级行政区]的渲染方式恢复为[唯一值渲染,基于NAME字段],如下图所示:-18-湖北大学-19-湖北大学在ArcMap中,点击”view-layoutview”按钮切换到布局视图界面。执行菜单命令:[文件]>>[页面和打印设置],在对话框中设置纸张大小和方向,这里请将纸张方向设置为横向.-20-湖北大学设置完成后,可以看到在布局视图界面下,地图版面已变成为横向,且当前数据框已经添加到地图版面中。-21-湖北大学通过当前数据框中的[大小和位置]选项页可以精确设置[数据框]在地图版面中的位置或大小。(在版面视图界面下,右键点击[dataframe数据框],然后执行[属性]命令,打开如下的窗口)-22-湖北大学通过[框架]选项页可以在当前数据框周围添加图框,及设置图框的式样:-23-湖北大学通过标准工具栏上的[放大、缩小、平移]按钮,可以调整地图版面中数据框的显示比例、范围,如下图所示:适当调整使数据只显示西南部分。-24-湖北大学7.添加各种元素到地图版面中7.1制图元素--图表:在地图版面中可以插入统计图表,可以根据属性数据生成统计图表(类似Excel电子表格软件的操作)然后插入到地图版面中。7.2制图元素-...
