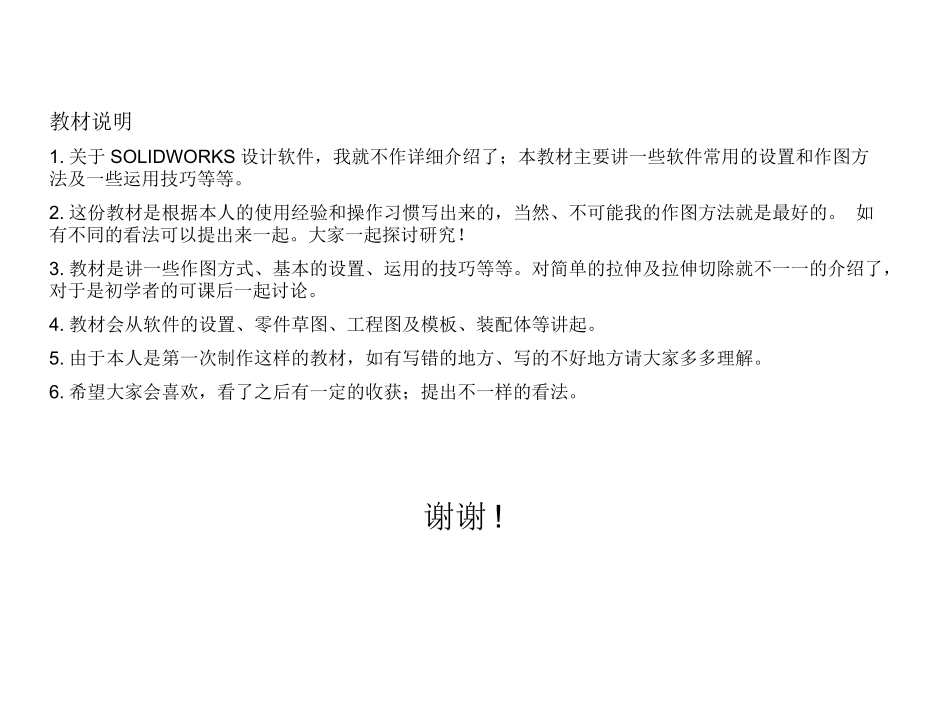

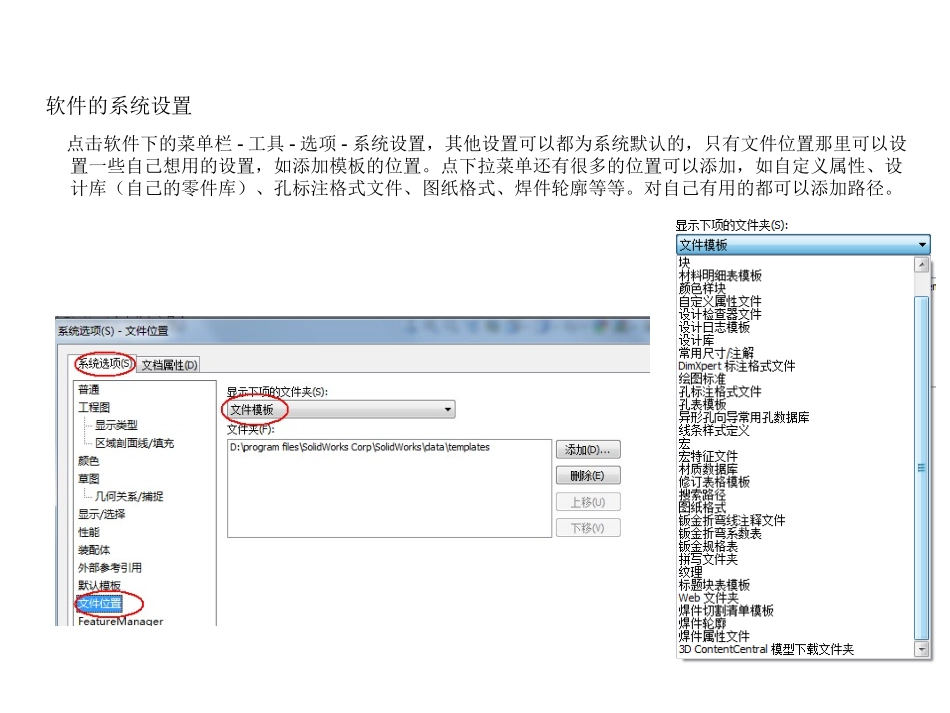

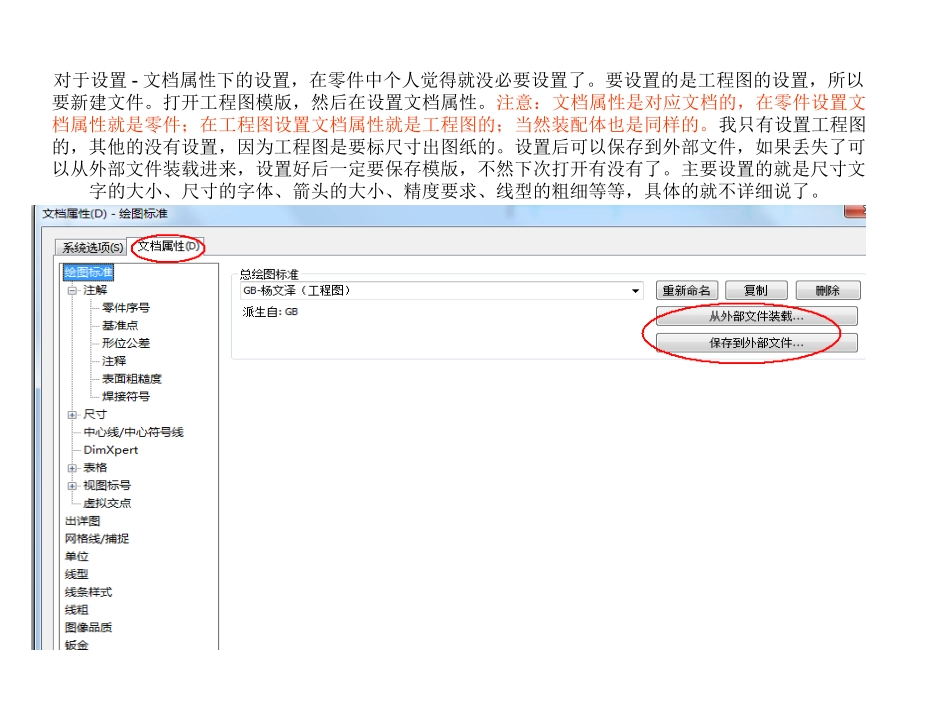

教材说明1.关于SOLIDWORKS设计软件，我就不作详细介绍了；本教材主要讲一些软件常用的设置和作图方法及一些运用技巧等等。2.这份教材是根据本人的使用经验和操作习惯写出来的，当然、不可能我的作图方法就是最好的。如有不同的看法可以提出来一起。大家一起探讨研究！3.教材是讲一些作图方式、基本的设置、运用的技巧等等。对简单的拉伸及拉伸切除就不一一的介绍了，对于是初学者的可课后一起讨论。4.教材会从软件的设置、零件草图、工程图及模板、装配体等讲起。5.由于本人是第一次制作这样的教材，如有写错的地方、写的不好地方请大家多多理解。6.希望大家会喜欢，看了之后有一定的收获；提出不一样的看法。谢谢!软件的系统设置点击软件下的菜单栏-工具-选项-系统设置，其他设置可以都为系统默认的，只有文件位置那里可以设置一些自己想用的设置，如添加模板的位置。点下拉菜单还有很多的位置可以添加，如自定义属性、设计库（自己的零件库）、孔标注格式文件、图纸格式、焊件轮廓等等。对自己有用的都可以添加路径。对于设置-文档属性下的设置，在零件中个人觉得就没必要设置了。要设置的是工程图的设置，所以要新建文件。打开工程图模版，然后在设置文档属性。注意：文档属性是对应文档的，在零件设置文档属性就是零件；在工程图设置文档属性就是工程图的；当然装配体也是同样的。我只有设置工程图的，其他的没有设置，因为工程图是要标尺寸出图纸的。设置后可以保存到外部文件，如果丢失了可以从外部文件装载进来，设置好后一定要保存模版，不然下次打开有没有了。主要设置的就是尺寸文字的大小、尺寸的字体、箭头的大小、精度要求、线型的粗细等等，具体的就不详细说了。选项-自定义设置在绘制草图、编辑零件和装配体时，正视于命令是用的比较多的。个人习惯把正视于命令拉放到“视图向导”，这样想正视于就点一下，或者使用快捷键。这要看个人的使用习惯和爱好，现在说如何将命令栏没有的命令添加到命令栏及按照个人的习惯设置快捷键还有鼠标笔势的设置。工具-自定义-命令-类别-找到命令后-左键点住命令图标往外拉-拉到自己想放的地方出现一个“+”；放开鼠标就行了。删除工具栏多余的命令或者不想要的命令，点击工具-自定义-找到不想要的命令往外边啦，出现“X”的就可以了。快捷键设置-工具-自定义-键盘-找到命令在右边输入快捷键后确定即可笔势设置-工具-自定义-右上角启用鼠标笔势-在下面选择下拉菜单设置方向确定即可。启用时要看你在零件还是装配体或者工程图和草图设置，点住鼠标的右键往你想要的命令移动即可。零件草图作图方式在绘制草图时，要习惯把草图放置做原点的中心，不管是上下左右前后都是。也要充分利用几何关系，这样可以少标一些尺寸、修改比较好修改、下面作草图也会变的方便、包括镜像特征也好（因为基准面在中间了）、在装配体也可以使用基准面装配。草图要完全定义，使线条颜色变黑色。不然容易出错。原点没有在中心上，要镜像特征要建基准面。装配体装配不能用基准面对基准面重合没有利用几何关系，需要多标注两个尺寸，修改时要修改四个尺寸草图没有完全定义，原点也不在中心上原点也不在中心上没用充分利用几何关系如果一开始是以原点中心作图的，那么在后面会发现作图会变的快速很多、少标尺寸、修改方便了、作图美观了。请过下面的草图对比，真有人是右边那样作草图的，还是我们公司的。孔的位置都是一样的，左边用了3个尺寸就完全定义了。右边用了12个尺寸，没有用几何关系。如果要修改位置和大小，左边只需要修改3个尺寸；右边要修改12个。相当繁琐，麻烦；不美观。这样工作量就大，效率就低了；人也变得更累。作图要学会特征的顺序，和学会利用之前的特征的关系。举例1，这个是一个线轨的安装固定螺丝，因为之前的特征我已经做出了线轨的卡槽；所以我在设计固定螺丝的位置时，竖直方向是在卡槽的中间的。这样我修改卡槽之间的距离时，安装螺丝孔的位置也会跟着一起移动；保证螺丝孔位在卡槽的中间。如果使用下面那个标尺寸，这样的话修改卡槽的距离时，也要修改孔的距离。工作量就曾大了，效率也低了。举例2，这个是一个线轨滑块的安装固定...
