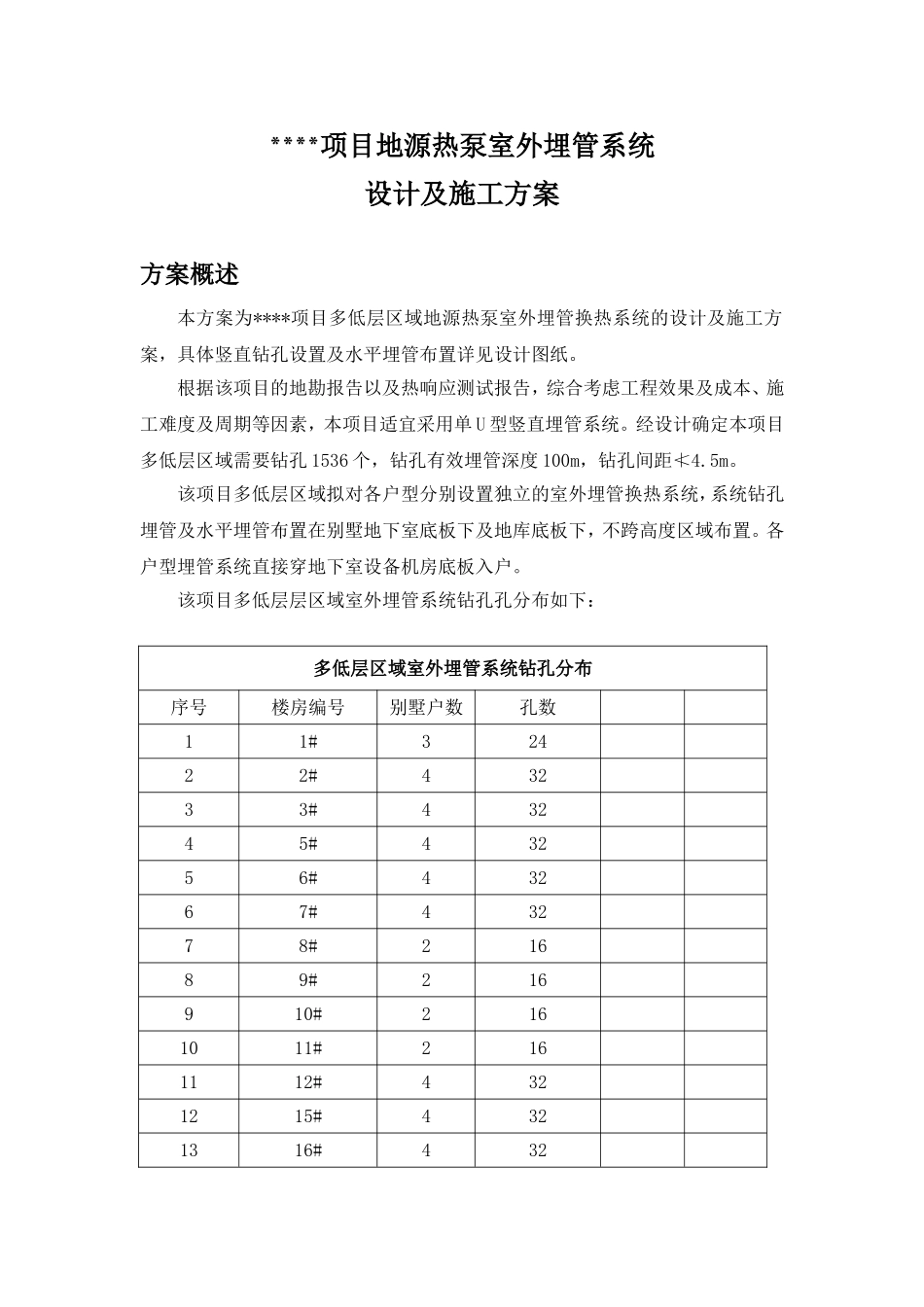

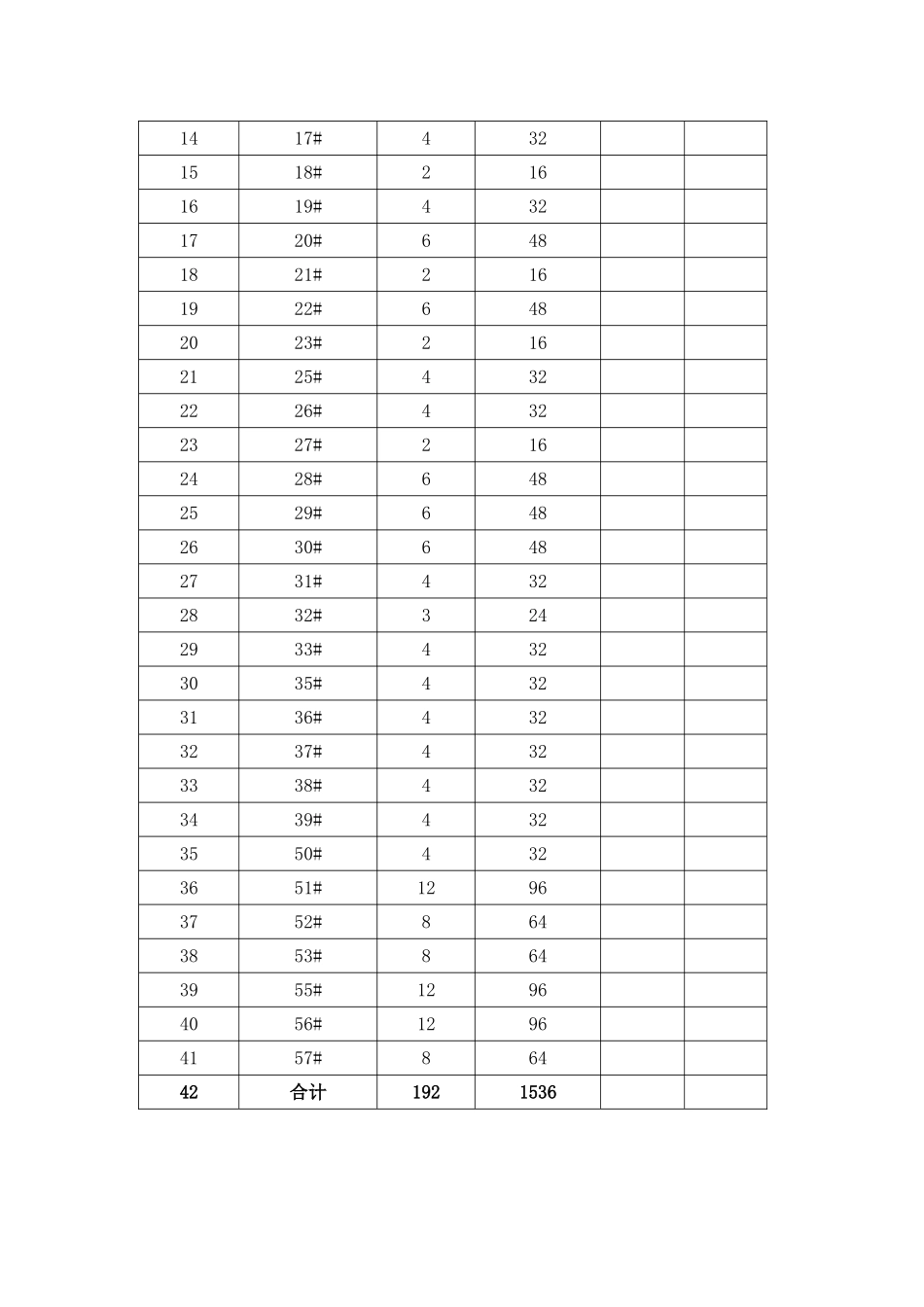

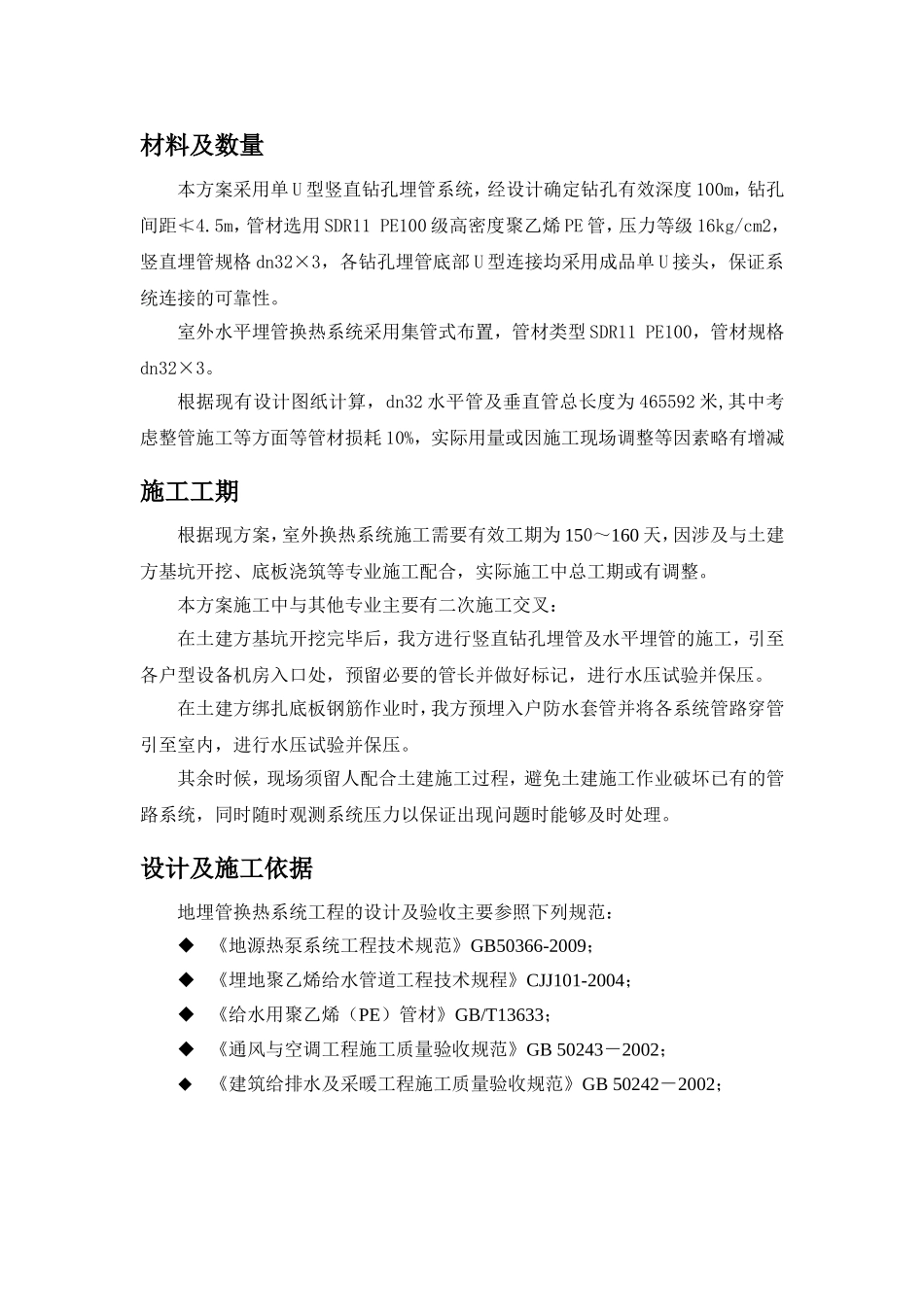

****项目地源热泵室外埋管系统设计及施工方案方案概述本方案为****项目多低层区域地源热泵室外埋管换热系统的设计及施工方案，具体竖直钻孔设置及水平埋管布置详见设计图纸。根据该项目的地勘报告以及热响应测试报告，综合考虑工程效果及成本、施工难度及周期等因素，本项目适宜采用单U型竖直埋管系统。经设计确定本项目多低层区域需要钻孔1536个，钻孔有效埋管深度100m，钻孔间距≮4.5m。该项目多低层区域拟对各户型分别设置独立的室外埋管换热系统，系统钻孔埋管及水平埋管布置在别墅地下室底板下及地库底板下，不跨高度区域布置。各户型埋管系统直接穿地下室设备机房底板入户。该项目多低层层区域室外埋管系统钻孔孔分布如下：多低层区域室外埋管系统钻孔分布序号楼房编号别墅户数孔数11#32422#43233#43245#43256#43267#43278#21689#216910#2161011#2161112#4321215#4321316#4321417#4321518#2161619#4321720#6481821#2161922#6482023#2162125#4322226#4322327#2162428#6482529#6482630#6482731#4322832#3242933#4323035#4323136#4323237#4323338#4323439#4323550#4323651#12963752#8643853#8643955#12964056#12964157#86442合计1921536材料及数量本方案采用单U型竖直钻孔埋管系统，经设计确定钻孔有效深度100m，钻孔间距≮4.5m，管材选用SDR11PE100级高密度聚乙烯PE管，压力等级16kg/cm2，竖直埋管规格dn32×3，各钻孔埋管底部U型连接均采用成品单U接头，保证系统连接的可靠性。室外水平埋管换热系统采用集管式布置，管材类型SDR11PE100，管材规格dn32×3。根据现有设计图纸计算，dn32水平管及垂直管总长度为465592米,其中考虑整管施工等方面等管材损耗10%，实际用量或因施工现场调整等因素略有增减施工工期根据现方案，室外换热系统施工需要有效工期为150～160天，因涉及与土建方基坑开挖、底板浇筑等专业施工配合，实际施工中总工期或有调整。本方案施工中与其他专业主要有二次施工交叉：在土建方基坑开挖完毕后，我方进行竖直钻孔埋管及水平埋管的施工，引至各户型设备机房入口处，预留必要的管长并做好标记，进行水压试验并保压。在土建方绑扎底板钢筋作业时，我方预埋入户防水套管并将各系统管路穿管引至室内，进行水压试验并保压。其余时候，现场须留人配合土建施工过程，避免土建施工作业破坏已有的管路系统，同时随时观测系统压力以保证出现问题时能够及时处理。设计及施工依据地埋管换热系统工程的设计及验收主要参照下列规范：《地源热泵系统工程技术规范》GB50366-2009；《埋地聚乙烯给水管道工程技术规程》CJJ101-2004；《给水用聚乙烯（PE）管材》GB/T13633；《通风与空调工程施工质量验收规范》GB50243－2002；《建筑给排水及采暖工程施工质量验收规范》GB50242－2002；施工工艺流程施工准备、技术交底地埋钻孔及垂直换热管安装基坑开挖基桩施工垂直换热管试压、回填地埋管道整体试压止水板定位安装、地埋主管道穿管及防水套管安装（须与土建专业配合完成）地埋水平管沟回填、试压地埋水平管焊接安装、试压地埋水平管沟开挖套管防水施工施工工艺说明结合现行国家、行业标准，结合项目所在地水文地质情况，本地源热泵工程施工工艺如下：1、施工准备及技术交底施工人员办公、住宿、现场施工场所准备；施工设备、机具、人员及材料准备；与甲方、监理方、土建方等进行施工会议及技术交底；施工手续办理及交接；项目组内部培训及技术交底。本阶段历时3天。2、基坑开挖本阶段在我方施工进场之前已结束，由土建专业完成。3、基桩施工本阶段在我方施工进场之前已结束，由土建专业完成。基桩施工完成后，需要对钻孔区域进行场地平整，以素土铺平，在“三通一平”后即可将施工场区交地埋管钻凿施工专业进行施工，地源热泵埋管换热系统施工以此为节点开始。4、地埋钻孔及垂直换热管安装本项目拟采用反循环立轴式钻机，型号为150型。换热孔直接150mm，钻孔深度100米，孔间距不小于4.5米，合理利用建筑底板下空余区域，有效地回避基桩等地下构筑物。因该项目地层以粉沙、细沙、中砂层为主，回填料以中粗沙和沙性原浆为主（返浆为渗透性好的沙粒，在钻凿...
