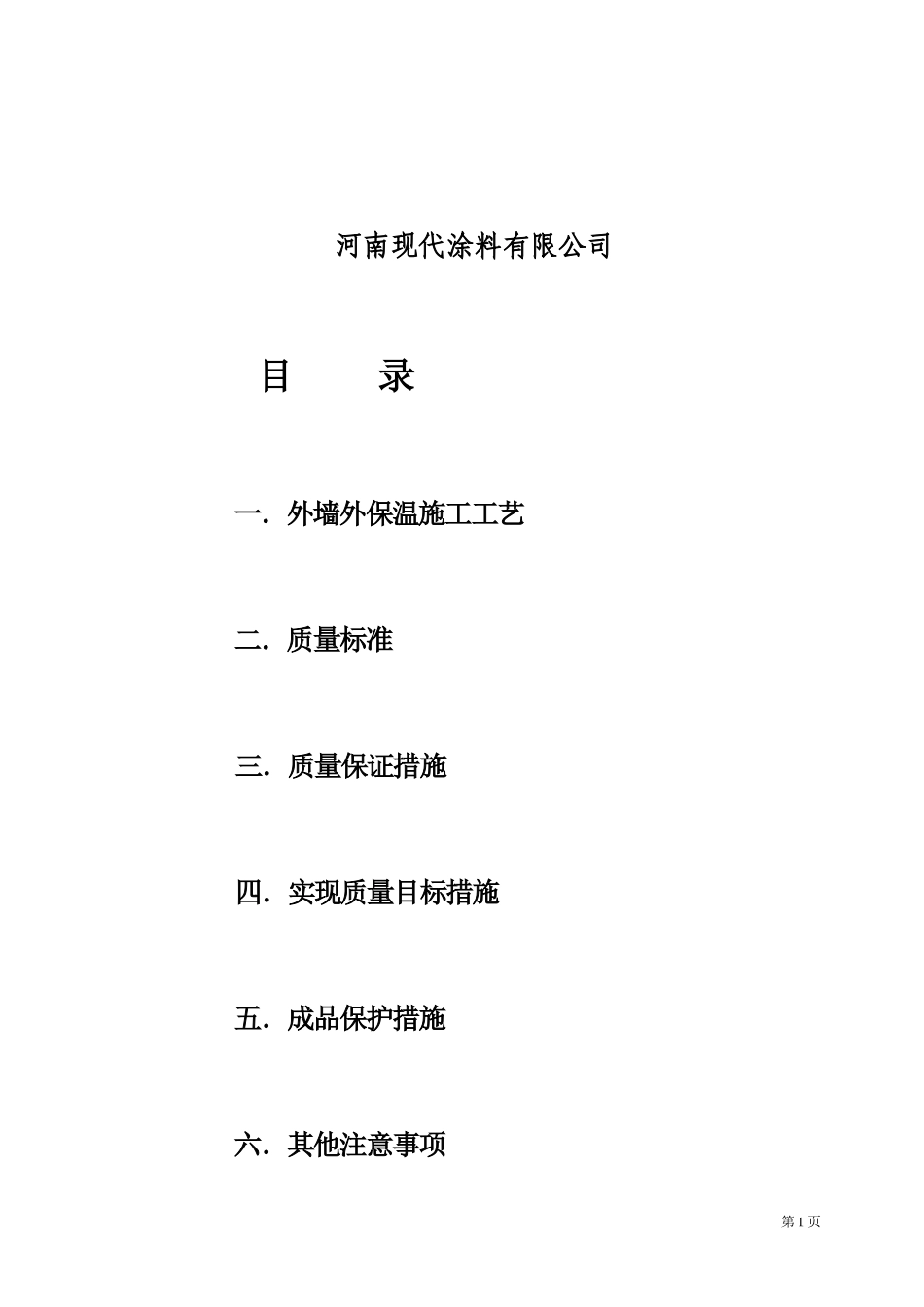

《EPS聚苯板薄抹灰外墙外保温系统》施工组织方案第0页河南现代涂料有限公司目录一．外墙外保温施工工艺二．质量标准三．质量保证措施四．实现质量目标措施五．成品保护措施六．其他注意事项第1页七.材料节约措施八．安全及文明措施九.对总包单位配合要求十.外保温细部做法附图一.外墙外保温施工工艺（一）、施工依据：国家有关过程施工规范和规定：《外墙外保温建筑构造》（05YJ3-1）《外墙外保温工程技术规程》（ＪＧＪ144－2004）《河南省居住建筑节能设计标准》（ＤＮＪ41／062－2005）《建筑外墙保温技术导则》（ＲＩＳＮ－ＴＧ001－2005）《建筑工程施工质量验收统一标准》；《建设工程安全生产管理条例》；《建筑施工手册》（二）、施工做法1.总则1.1本规程是以聚苯乙烯泡沫塑料为保温材料，耐碱玻纤网格布为增强材料，外墙外保第2页温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。该外墙外保温体系基本构造见表1:表1外墙外保温基本构造外墙外保温作法构造示意图粘结层保温层保护层外饰面钢筋混凝土墙、砌块墙、粘土砖墙等①外保温粘结砂浆②聚苯乙烯泡沫塑料板③耐碱玻纤网格布增强3－5mm外保温用罩面砂浆④按设计要求做外饰面⑤除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定2.材料准备2.1材料（1）聚苯乙烯泡沫塑料板（以下简称聚苯板）：表2聚苯板技术性能要求表面密度(kg/m3)导热系数(w/m·k)吸水率%(v/v)氧指数(%)抗拉强度(kpa)抗压强度(kpa)厚度(mm)厚度偏差(mm)20≤0.041≤4≥30≥103≥6950±2（2）外保温用粘接砂浆和外保温用罩面砂浆技术性能指标需符合表3和4要求。表3外墙外保温用粘接砂浆技术性能指标试验项目性能指标拉伸胶接强度，Mpa(与水泥砂浆)常温常态≥0.70耐水≥0.50第3页耐冻融(冻融循环25次)≥0.50抗拉胶接强度，Mpa(与18±1kg/m3膨胀聚苯板)常温常态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏可操作时间，h≥2表4外墙外保温罩面用砂浆性能指标试验项目性能指标拉伸胶接强度，Mpa(与水泥砂浆)常温常态≥0.70耐温≥0.50耐水≥0.50抗拉胶接强度，Mpa(与18±1kg/m3膨胀聚苯板)常温常态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏耐冻融≥0.10且聚苯板破坏可操作时间，h≥2柔韧性，28d压折比(抗压强度/抗折强度)≤3抗裂性(厚度5mm以下)无裂纹（3）耐碱玻璃纤维涂塑网格布（以下简称网格布）：耐碱性能应符合《耐碱玻璃纤维无捻粗纱》（JC/T572-94）中对耐碱性的要求，耐碱玻璃纤维涂塑网格布规格：160g/㎡。2.2工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等2.3施工条件2.3.1外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中第五章第三节“混凝土工程”中对多层大模的要求。2.3.2操作地点环境温度和基底温度不低于5℃、风力不大于5级，雨雪天不能施工。2.3.3由土建方清除施工基层上的浮灰、疏松物油污和其他废弃物,油污用10%NaOH溶液清洗并用清水冲净。2.3.4外立面施工所用吊篮,甲方要在我方施工前安装且验收完毕。2.3.5外墙螺栓孔土建方要在我方施工前堵实。3.施工工艺3.1.本作法采用由下到上施工，按“示意图1”的程序施工。第4页3.2.1结构墙体基面必须清理干净，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分应由土建方剔凿或用聚合物水泥砂浆修补平整。3.2.2根据图纸要求，在墙面弹出变形缝线。遵循以下几个原则：a)预制墙板相接处b)外保温系统与不同材料相接处c)基层墙体材料改变处d)墙面的连续高、宽度每超过23m，且未设其它变形缝时e)结构可能产生较大位移的部位3.2.3.粘贴聚苯板1.聚苯板切割：用电热丝切割器或手用刀锯切割，标准板面尺寸为1200×600mm，对角线及板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。2.粘接剂配制：将外保温专用粘接干粉与水按4：1比例配制，用电动搅拌器搅拌均匀，一次配制量以2小时内用完，若使用中有过干现象出现，可适当加水再次搅匀使用。3.变形缝两侧及门窗洞口...
