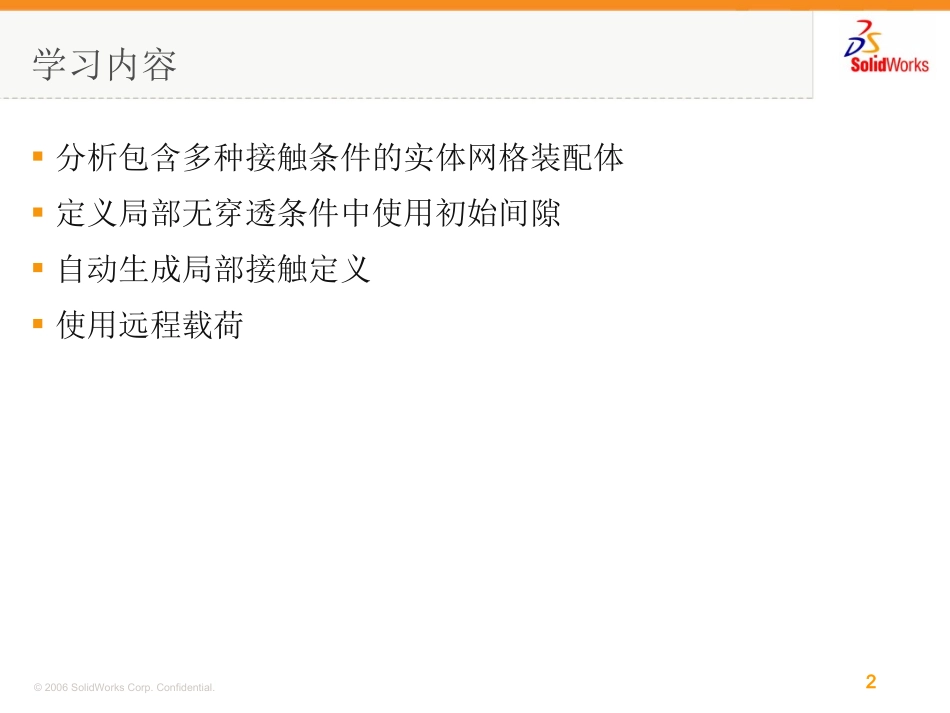

ImagecourtesyofNationalOpticalAstronomyObservatory,operatedbytheAssociationofUniversitiesforResearchinAstronomy,undercooperativeagreementwiththeNationalScienceFoundation.SW-Simulation教程——第七章网格细化后的装配体分析长沙凯士达信息技术开发有限公司技术工程师：谢莉2©2006SolidWorksCorp.Confidential.学习内容分析包含多种接触条件的实体网格装配体定义局部无穿透条件中使用初始间隙自动生成局部接触定义使用远程载荷3©2006SolidWorksCorp.Confidential.知识点远程载荷–以一个三梁支撑的罐为例，载荷施加在每个支梁的顶端。这里只关心罐的分析。–利用“远程载荷”可省略支梁部分的建模，但仍可对罐施加载荷，就像支梁依然存在一样。4©2006SolidWorksCorp.Confidential.案例分析项目描述–万向节由支架背面的4个M6的沉头螺栓连接到底座上，底座通过两M8螺栓连接到其他构件上。通过对手柄施加2.5N的水平力来产生扭矩。–扭矩从竖直方向传递到Axisl指定的倾斜方向。分析目标–获取装配体上各零部件的应力及应变分布，并不关心轴、支架和把手部分零件的变形和应力。5©2006SolidWorksCorp.Confidential.案例分析关键步骤–远程载荷–螺栓接头–销钉接头–虚拟壁–自动查找相触面组6©2006SolidWorksCorp.Confidential.案例分析分析流程–打开装配体–设定选项单位：公制–远程载荷–激活配置“without-crank”–定义静态算例–指定材料1060铝合金：支架和底座合金钢：其余零件7©2006SolidWorksCorp.Confidential.案例分析分析流程–定义远程载荷右击【外部载荷】文件夹，并选择【远程载荷/质量】注意：应用该载荷时必先新建一坐标系远程载荷的类型–载荷（直接转移）:适用于忽略的零部件比分析部件更为柔软–载荷/质量（刚性连接）：适用于忽略的零部件非常刚硬–位移（刚性连接）：适用于忽略的零部件非常刚硬，载荷需要指定为规定的位移8©2006SolidWorksCorp.Confidential.案例分析分析流程–定义远程载荷2.5N载荷9©2006SolidWorksCorp.Confidential.案例分析分析流程–锥形螺栓–一次性添加多个螺栓接头的定义–孔系列的应用10©2006SolidWorksCorp.Confidential.案例分析分析步骤–接地螺栓基础板底部通过接地螺栓与地面连接注意：接地螺栓不支持基于【孔系列】特征自动生成螺栓接头11©2006SolidWorksCorp.Confidential.案例分析分析流程–定位装配体中所有接触干涉检查——视重合为干涉可以看到接触面组非常多–修改全局变量自由由于模型在受载情况下，不会有任何两零件“结合”的情况，固指定为“自由”12©2006SolidWorksCorp.Confidential.案例分析分析流程–定义局部相触面组“查找所有接触面”功能可自动地在一个装配体中定义接触选择整个装配体，将所有相触面组指定“无穿透”、“曲面到曲面”的面组13©2006SolidWorksCorp.Confidential.案例分析分析流程–定义局部相触面组定义默认的摩擦系数–如果需要考虑摩擦时，需编辑每个面组并指定正确的摩擦系数–如果接触形状相当复杂，可能还需指定【组1】和【组2】实体14©2006SolidWorksCorp.Confidential.案例分析分析流程–定义局部接触缝隙–始终忽略间隙：源项边线没有节点允许接近初始几何间隙值3mm,7mm–忽略间隙条件为：假设如图所示设<4mm,则3mm的接触部分如上一致，7mm的接触部分允许完全相触3mm7mm目标项源项15©2006SolidWorksCorp.Confidential.案例分析分析流程–定义局部接触定义Yoke-remale和RevBracket间的接触无穿透，节到面，【缝隙】—始终忽略间隙16©2006SolidWorksCorp.Confidential.案例分析分析流程–定义销钉接头Yoke-remale和RevBracket间定义销钉接头，通过该销钉传递扭矩到其他零件–轴向刚度：4.3135e9N/m,旋转刚度18403N/m17©2006SolidWorksCorp.Confidential.案例分析分析流程–相触面组：虚拟壁底板使用地脚螺栓连接在地面上，地脚螺栓在某些位置可自由移动，如螺母边线方向等，为正确模拟地脚螺栓的连接行为又不增加底座模型，可使用虚拟壁来定义–刚性：假设刚度无穷大...
