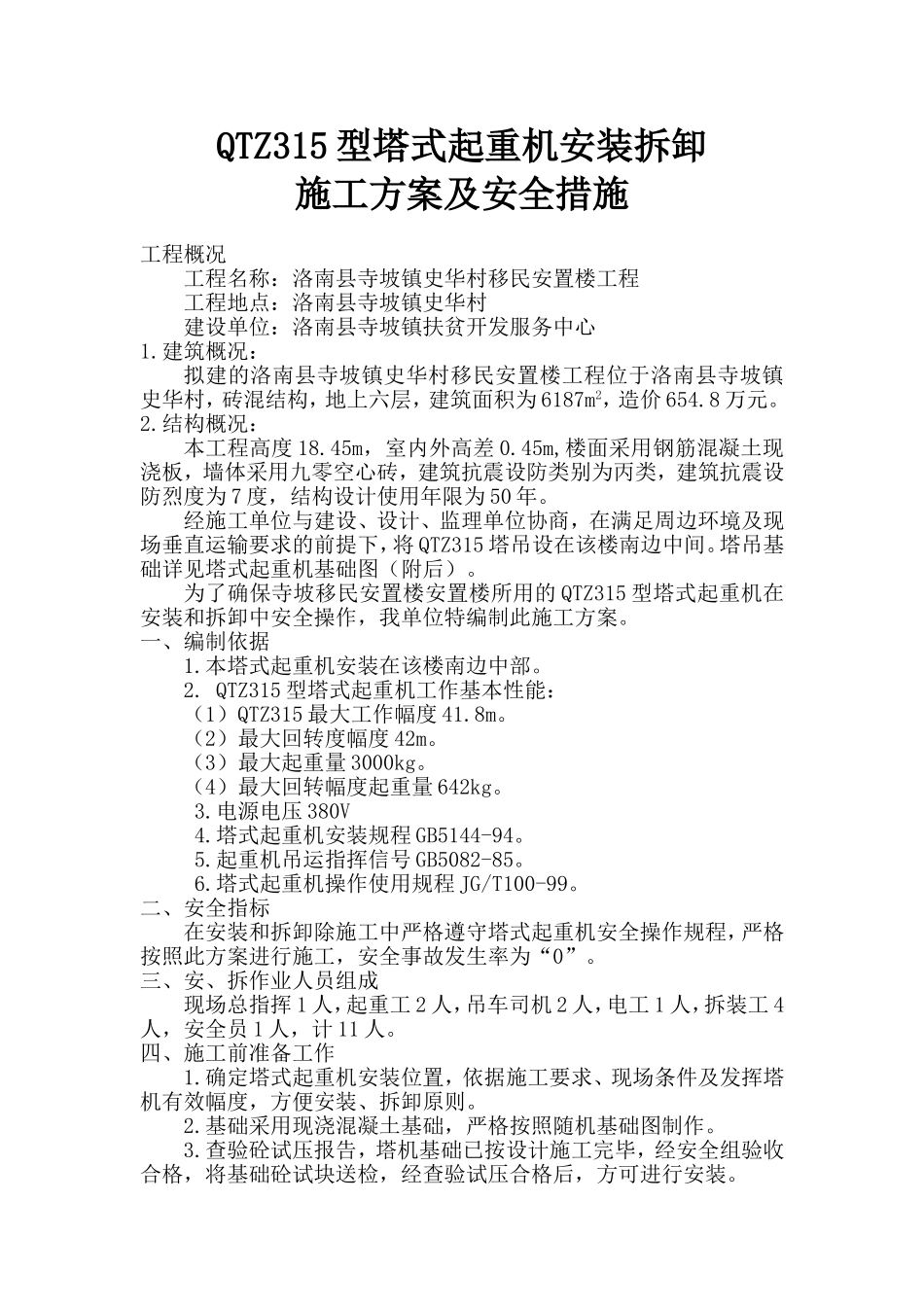

QTZ315型塔式起重机安装拆卸施工方案及安全措施工程概况工程名称：洛南县寺坡镇史华村移民安置楼工程工程地点：洛南县寺坡镇史华村建设单位：洛南县寺坡镇扶贫开发服务中心1.建筑概况：拟建的洛南县寺坡镇史华村移民安置楼工程位于洛南县寺坡镇史华村，砖混结构，地上六层，建筑面积为6187m2，造价654.8万元。2.结构概况：本工程高度18.45m，室内外高差0.45m,楼面采用钢筋混凝土现浇板，墙体采用九零空心砖，建筑抗震设防类别为丙类，建筑抗震设防烈度为7度，结构设计使用年限为50年。经施工单位与建设、设计、监理单位协商，在满足周边环境及现场垂直运输要求的前提下，将QTZ315塔吊设在该楼南边中间。塔吊基础详见塔式起重机基础图（附后）。为了确保寺坡移民安置楼安置楼所用的QTZ315型塔式起重机在安装和拆卸中安全操作，我单位特编制此施工方案。一、编制依据1.本塔式起重机安装在该楼南边中部。2.QTZ315型塔式起重机工作基本性能：（1）QTZ315最大工作幅度41.8m。（2）最大回转度幅度42m。（3）最大起重量3000kg。（4）最大回转幅度起重量642kg。3.电源电压380V4.塔式起重机安装规程GB5144-94。5.起重机吊运指挥信号GB5082-85。6.塔式起重机操作使用规程JG/T100-99。二、安全指标在安装和拆卸除施工中严格遵守塔式起重机安全操作规程，严格按照此方案进行施工，安全事故发生率为“0”。三、安、拆作业人员组成现场总指挥1人，起重工2人，吊车司机2人，电工1人，拆装工4人，安全员1人，计11人。四、施工前准备工作1.确定塔式起重机安装位置，依据施工要求、现场条件及发挥塔机有效幅度，方便安装、拆卸原则。2.基础采用现浇混凝土基础，严格按照随机基础图制作。3.查验砼试压报告，塔机基础已按设计施工完毕，经安全组验收合格，将基础砼试块送检，经查验试压合格后，方可进行安装。4.安装场地平整，通道修好。5.运零配件入场。6.确定安装人员组织网络。7.安装前向所有安装人员进行全面技术交底。五、安装方案1.塔机安装程序及要求：塔机的安装必须按以下步骤进行：（1）底架（2）套架、回转支座、回转平台、液压系统、平台栏杆（3）塔帽（4）平衡臂、起升机构（5）吊臂、变幅机构、变幅小车（6）配重（7）司机室、操作台、配电箱（8）底架斜撑2.塔机顶升加高程序及要求：（1）检查塔机安装的各项内容是不是进行完毕和正确无误。（2）进行升塔、回转、变幅等各项动作试运转。（3）用起升机构吊到塔机顶升时吊臂所处正下方位所能吊到的位置，并吊第一标准节挂在引进小车肘平台梁上，在用手钩组吊一标准节，并使标准节位于约12.85m幅度外，此时塔机上部顶升部重量重心通过油缸上铰点，以保持顶升重量平衡，顶升滚轮时摩擦力最小。（4）检查顶升液压系统A.检查油箱中油面是否符合要求。B.检查液压油牌号是否正确。C.检查动机转向是否正确。D.调整安全阀的固定压力。E.顶升开始时，液压系统空车试运转。再操作手动换向阀，使油缸伸缩数次，并排除系统内的空气，运转正常后方可进行顶升作业。（5）开始顶升时，先将横梁耳轴放入倒数第二个标准节上边的支撑槽中，拆去下转台与标准节间的联系螺栓。(6)顶升套架1.15m左右，接着伸出支撑销，再缩回油缸活塞杆，使套架支撑在前述标准节的上边支撑块上。（7）缩回油缸活塞杆到第一个标准节侧面的下边支撑块上，并将槽梁两端耳轴放入支撑块槽中，稍顶升一点套架，缩回支撑杆，接着进行第二次顶升。约20m用人工通过引进平台和小车拉入待装标准节，并慢慢缩回液压活塞杆，使标准节对上落下，再与下面塔身标准节拧紧，再次顶升时，必须注意套架滚程，不得超行程顶出。（8）缩回塞杆，准备进行下一个顶升。（9）进行下一个顶升过程中，若下转台与标准节或套架与塔身未紧固联接，严禁回转或半移。（10）在顶升接高三个标准节后，必须安装底架处四根斜撑杆，并均匀拉紧，再继续进行顶升作业。（11）当塔机顶升楼高达到现场高度时，应将下转台与标准节连接紧固。3.塔机电气安装使用（1）塔机电气安装A.参照电气原理图、外部接线图及控制箱接线图，联接各控制及动力电缆，制动器电缆，及安全装置、障碍灯。B.送电之前应对电气系统进行如下检查，符...
