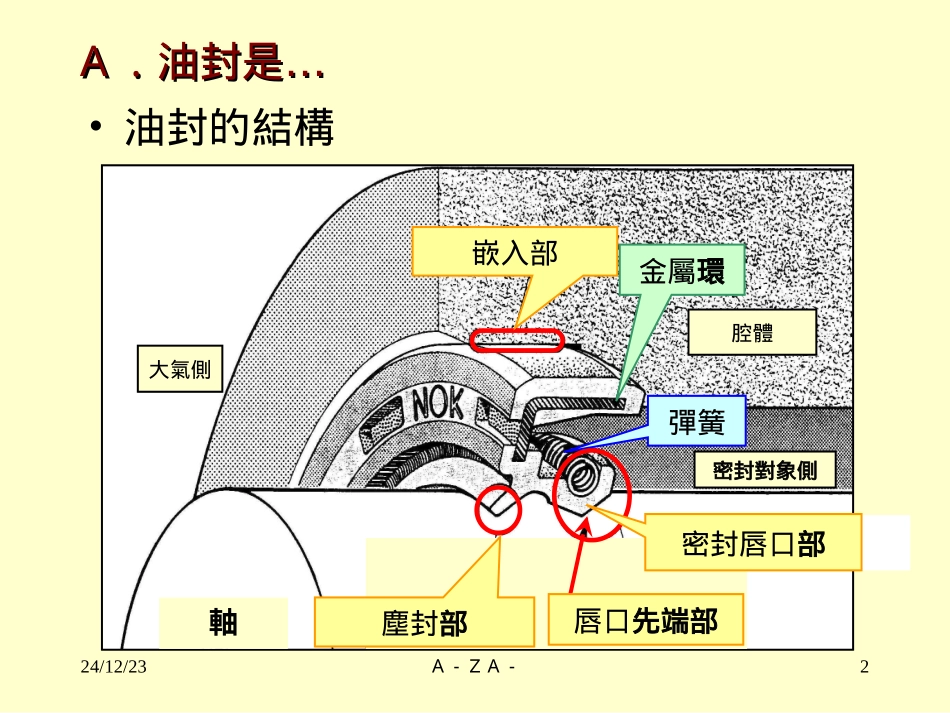

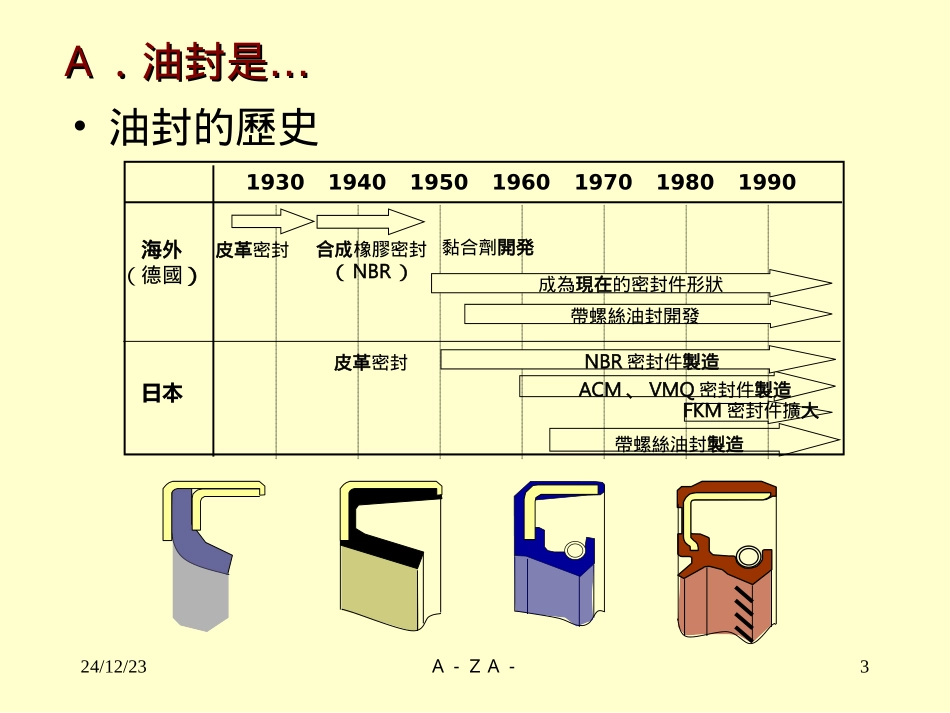

24/12/23Ａ－ＺＡ－1油封样本基础油封样本基础２００８．２．２７２００８．２．２７ＮＯＫ株式会社ＮＯＫ株式会社Ａ．什么是油封Ｂ．油封的结构Ｃ．选定Ｄ．安装部位的设计Ｅ．相关使用注意事项24/12/23Ａ－ＺＡ－2Ａ．Ａ．油封是油封是……•油封的結構ダストリップ部軸嵌入部密封對象側腔體金屬環彈簧軸密封唇口部唇口先端部大氣側塵封部24/12/23Ａ－ＺＡ－3Ａ．Ａ．油封是油封是……•油封的歷史1930194019501960197019801990海外（德國）皮革密封合成橡膠密封（NBR）皮革密封日本成為現在的密封件形狀帶螺絲油封開發黏合劑開発NBR密封件製造ACM、VMQ密封件製造帶螺絲油封製造FKM密封件擴大24/12/23Ａ－ＺＡ－4Ｂ．Ｂ．油封的油封的密封密封原理原理•密封原理•泵油能力１．真實接觸状態（橡膠表面的粗糙度等）２．接觸壓力分佈24/12/23Ａ－ＺＡ－5ａ．油封的泵油能力ｂ．泵油作用發生的條件①確保有適量的接觸②接觸壓力分佈的最高點必須在油側Ｂ．Ｂ．油封的密封原理油封的密封原理把油帶回的能力大氣側油側24/12/23Ａ－ＺＡ－6Ｃ．Ｃ．油封的油封的選定選定１．型式選定（形状選定）密封對象・油量・壓力・外部條件２．材料選定３．金屬材料選定内環材料・彈簧材料４．尺寸選定軸徑・腔體尺寸・寬24/12/23Ａ－ＺＡ－7Ｃ．Ｃ．油封的油封的選定選定（型式選定）（型式選定）24/12/23Ａ－ＺＡ－8Ｃ．Ｃ．油封的油封的選定（型式選定）選定（型式選定）回轉・可於軸端安装・軸面滑動軸徑Φ300以下0.3MPa以下密封對象油量壓力二液分離沒有ＴＣＪ型潤滑油VC･KC型壓力0.03MPa以下0.03MPa以上TCV型TCN･TCZ型0.3～1.96MPaＤＣ型ＴＣ型ＱＬＦＹ型大氣側有油大氣側有塵大氣側有泥水24/12/23Ａ－ＺＡ－9Ｃ．Ｃ．油封的油封的選定（選定（材料）材料）一般對合成橡膠的性質的要求、①對所需密封的油有耐性(耐油性)②對環境的温度有耐性(耐熱性、耐寒性)③有良好的耐摩耗性④有良好的耐侯性丁腈橡膠(NBR)、丙烯橡膠(ACM)、矽橡膠(VMQ)、氟橡膠(FKM)是最普遍的密封件材質。24/12/23Ａ－ＺＡ－10012345耐熱耐油対候性（オゾン）耐寒材料強度価格ＮＢＲＡＣＭＶＭＱＦＫＭＣ．Ｃ．油封的油封的選定（選定（材料）材料）５４３２１優普通劣24/12/23Ａ－ＺＡ－11Ｃ．Ｃ．油封的油封的選定（選定（材料）材料）密封件材料的耐熱性能材料温度其他ＮＢＲ（丁腈橡膠）１００℃ＨＮＢＲ（氫化丁腈橡膠）１２０℃ＡＣＭ（丙烯橡膠）１４０℃不可於水中使用ＶＭＱ（矽橡膠）１５０℃不可於齒輪油中使用ＦＫＭ（氟橡膠）１７５（油℃的耐熱界限）＊雖然樣本中有記載各材質的界限温度但並沒有記載耐久壽命。原因是根據實際的使用條件（油・放熱等）壽命會有所差異所以不能一概而論。24/12/23Ａ－ＺＡ－12各材料的耐油性能對象油種丁腈橡膠丙烯橡膠矽橡膠氟橡膠ＮＢＲＡＣＭＶＭＱＦＫＭ發動機油SAE30◎◎◎◎SAE10W-30◎◎○◎齒輪油平齒輪用◎◎△◎准雙曲面齒輪用○○×◎(×)液壓油甲苯類油◎◎△◎矽類油系○◎×○制動液△×○△燃料油汽油○××◎軽油、燈油◎××◎潤滑油礦物潤滑油○◎○◎鋰類潤滑油◎◎◎◎矽類潤滑油◎◎×◎注:◎可以○使用、可接受若干影響的情況下可以使用、△除非沒有其他選擇否則不可×使用、不可使用Ｃ．Ｃ．油封的油封的選定（選定（材料）材料）24/12/23Ａ－ＺＡ－13主要材料適用於汽車的部位其他適用例丁腈橡膠(NBR)減震器轉向器車橋･支腿轉動類部品一般産機農業機械・支腿轉動家電丙烯橡膠(ACM)發動機、傳動系統部品泵･摩打類鐵道列車矽橡膠(VMQ)控制吸･排氣部品食品關係農・工程機械發動機氟橡膠(FKM)發動機前曲吸･排氣閥門船尾管・農/工程機械發動機航空機器・鐵道油封油封用用橡膠橡膠材料材料的的適用事例適用事例Ｃ．Ｃ．油封的油封的選定（選定（材料）材料）24/12/23Ａ－ＺＡ－14Ｆ．Ｆ．油封安裝油封安裝部部位的位的設計（軸）設計（軸）JISh９尺寸公差不會造成走痕的研磨加工加工方法軸端部0.1～0.32μmRa0.8～2.5μmRz表面粗糙度HRC30以上表面硬度機械構造用鋼，低合金鋼材質軸摩耗唇口摩耗泵油作用安裝時弄傷24/12/23Ａ－ＺＡ－15Ｆ．Ｆ．油封...
