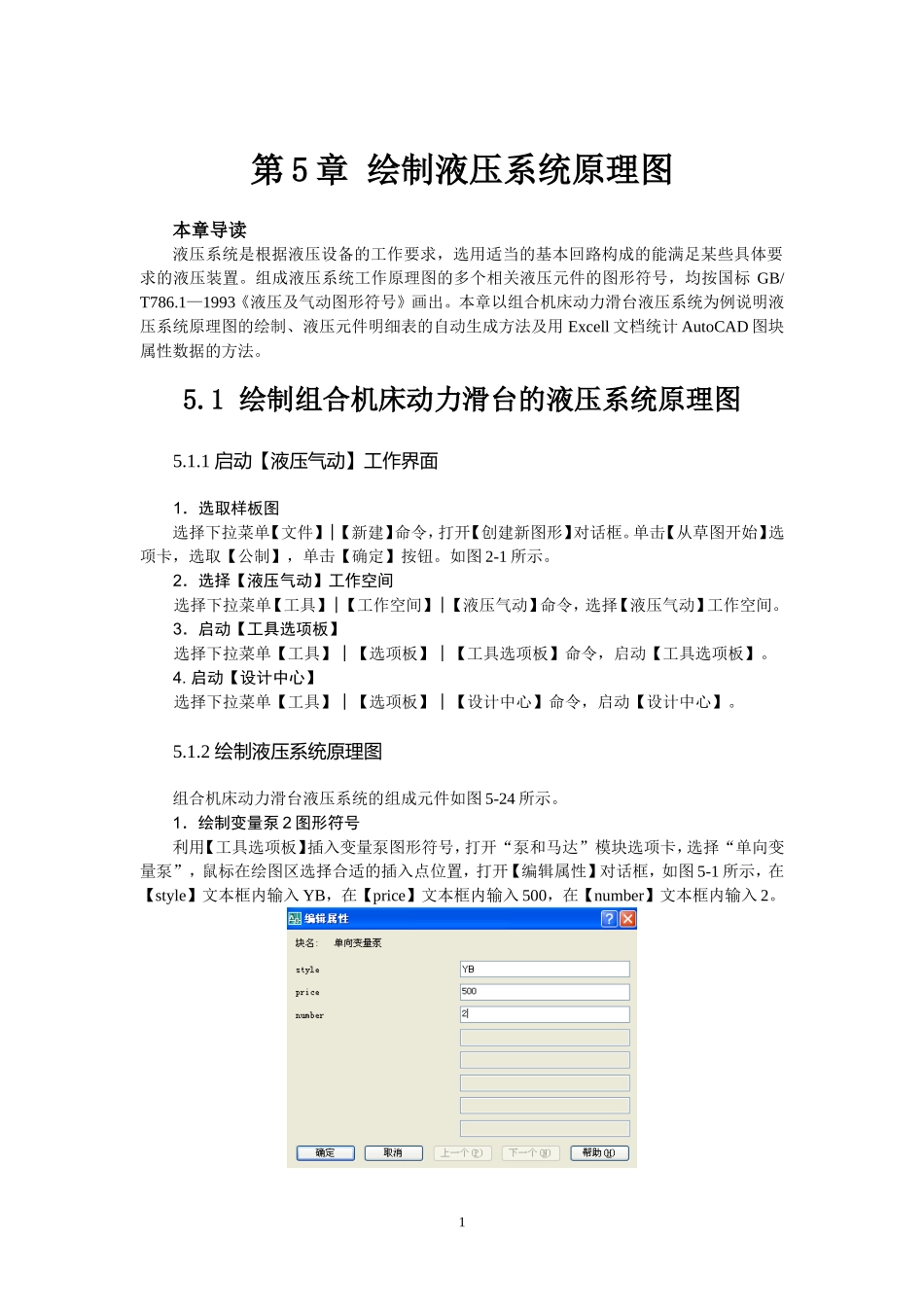

第5章 绘制液压、气动系统原理图VIP免费

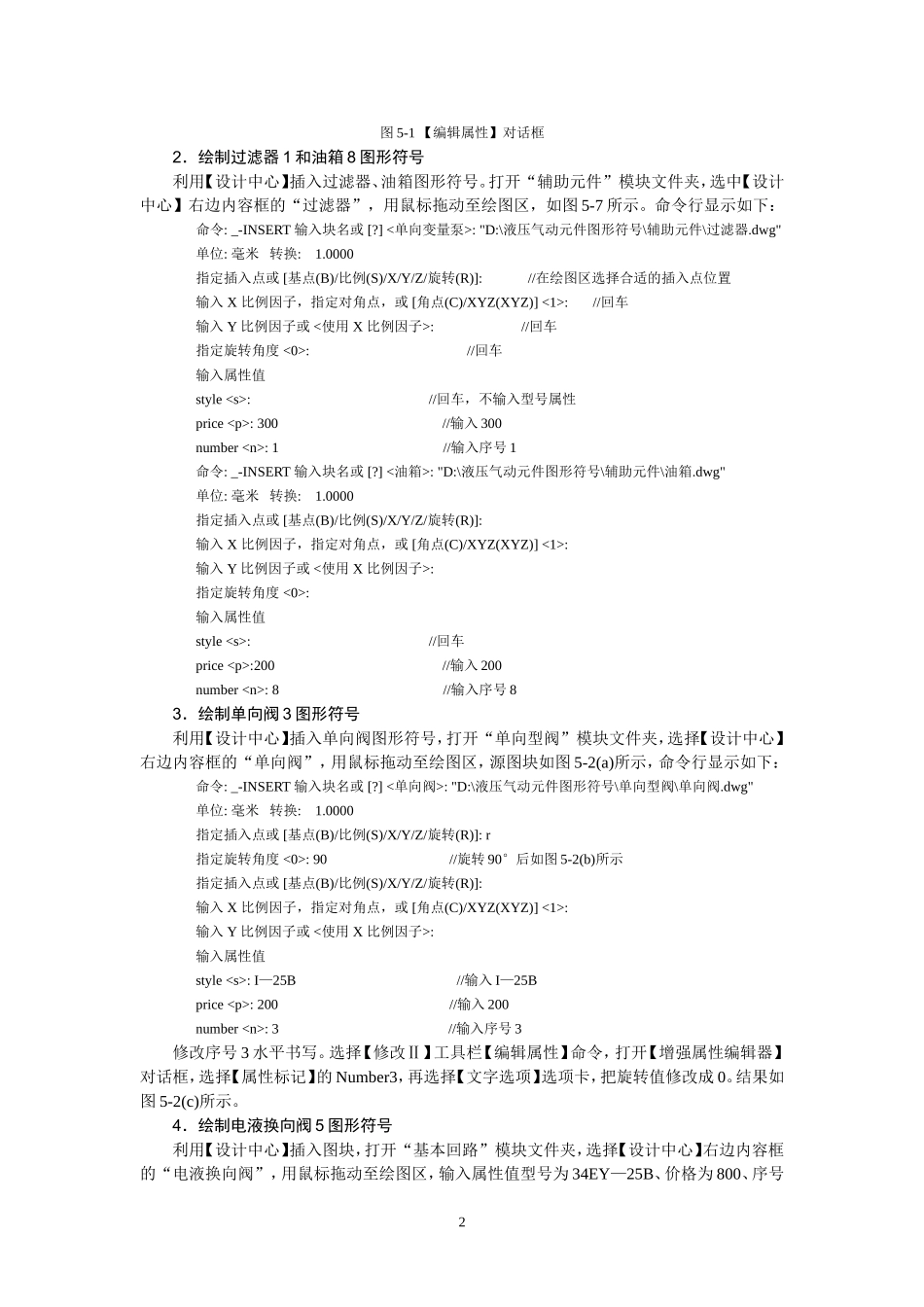

:300//输入300number:1//输入序号1命令:_-INSERT输入块名或[?]<油箱>:"D:\液压气动元件图形符号\辅助元件\油箱.dwg"单位:毫米转换:1.0000指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:输入X比例因子，指定对角点，或[角点(C)/XYZ(XYZ)]<1>:输入Y比例因子或<使用X比例因子>:指定旋转角度<0>:输入属性值style://回车price

:200//输入200number:8//输入序号83．绘制单向阀3图形符号利用【设计中心】插入单向阀图形符号，打开“单向型阀”模块文件夹，选择【设计中心】右边内容框的“单向阀”，用鼠标拖动至绘图区，源图块如图5-2(a)所示，命令行显示如下：命令:_-INSERT输入块名或[?]<单向阀>:"D:\液压气动元件图形符号\单向型阀\单向阀.dwg"单位:毫米转换:1.0000指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:r指定旋转角度<0>:90//旋转90°后如图5-2(b)所示指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:输入X比例因子，指定对角点，或[角点(C)/XYZ(XYZ)]<1>:输入Y比例因子或<使用X比例因子>:输入属性值style:I—25B//输入I—25Bprice

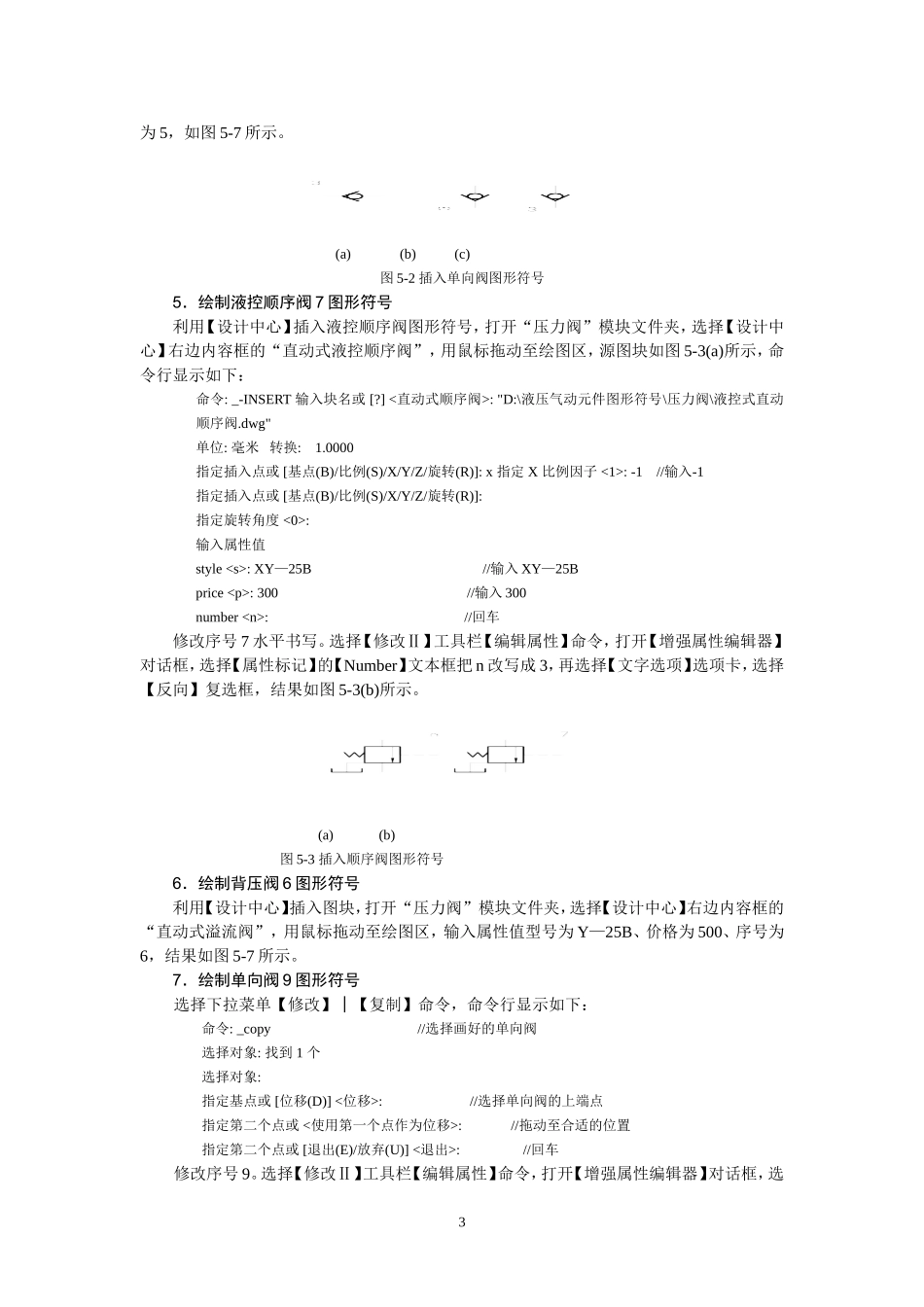

:200//输入200number:3//输入序号3修改序号3水平书写。选择【修改Ⅱ】工具栏【编辑属性】命令，打开【增强属性编辑器】对话框，选择【属性标记】的Number3，再选择【文字选项】选项卡，把旋转值修改成0。结果如图5-2(c)所示。4．绘制电液换向阀5图形符号利用【设计中心】插入图块，打开“基本回路”模块文件夹，选择【设计中心】右边内容框的“电液换向阀”，用鼠标拖动至绘图区，输入属性值型号为34EY—25B、价格为800、序号2为5，如图5-7所示。(a)(b)(c)图5-2插入单向阀图形符号5．绘制液控顺序阀7图形符号利用【设计中心】插入液控顺序阀图形符号，打开“压力阀”模块文件夹，选择【设计中心】右边内容框的“直动式液控顺序阀”，用鼠标拖动至绘图区，源图块如图5-3(a)所示，命令行显示如下：命令:_-INSERT输入块名或[?]<直动式顺序阀>:"D:\液压...
