涤纶树脂的生产02VIP免费

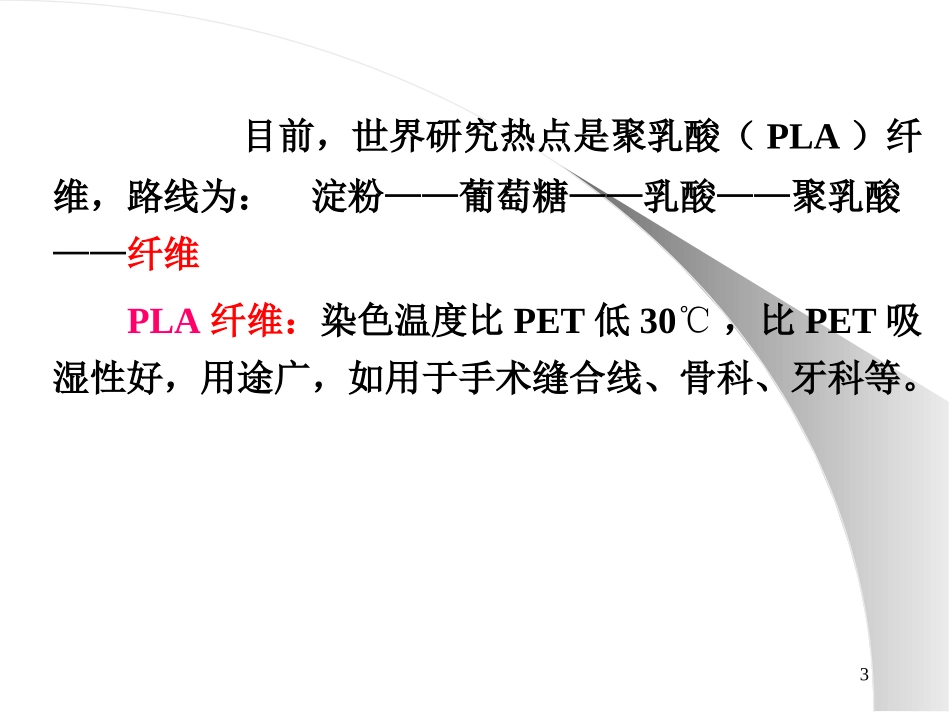

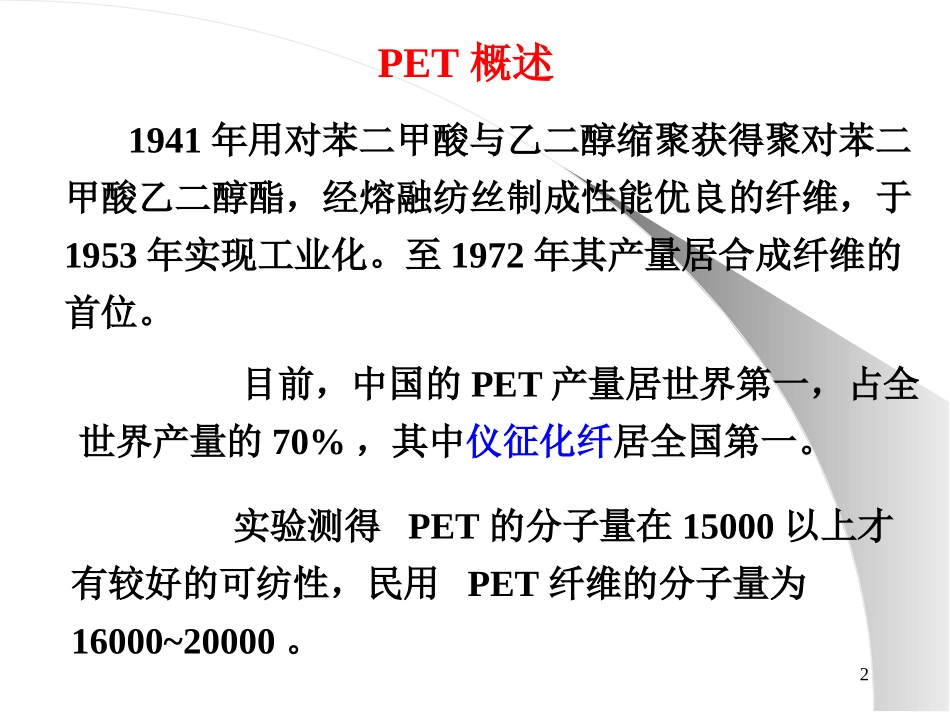

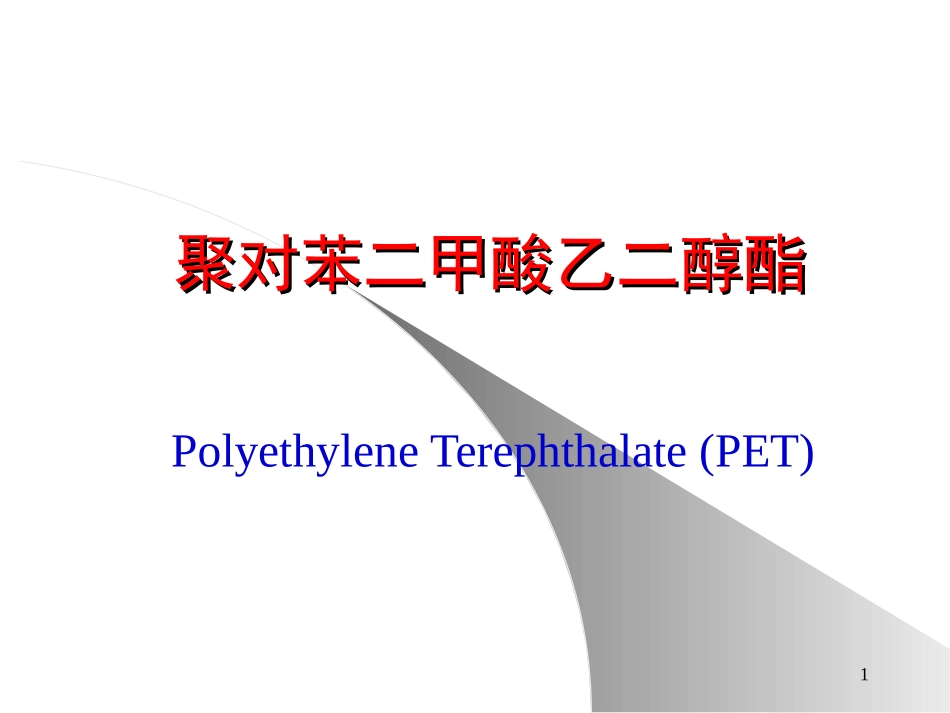

1聚对苯二甲酸乙二醇酯聚对苯二甲酸乙二醇酯PolyethyleneTerephthalate(PET)2PET概述1941年用对苯二甲酸与乙二醇缩聚获得聚对苯二甲酸乙二醇酯，经熔融纺丝制成性能优良的纤维，于1953年实现工业化。至1972年其产量居合成纤维的首位。实验测得PET的分子量在15000以上才有较好的可纺性，民用PET纤维的分子量为16000~20000。目前，中国的PET产量居世界第一，占全世界产量的70%，其中仪征化纤居全国第一。3目前，世界研究热点是聚乳酸（PLA）纤维，路线为：淀粉——葡萄糖——乳酸——聚乳酸——纤维PLA纤维：染色温度比PET低30℃，比PET吸湿性好，用途广，如用于手术缝合线、骨科、牙科等。4结构与性能结构与性能苯环共轭体系刚性苯环共轭体系刚性非极性亚甲基＋酯基柔性，疏水性非极性亚甲基＋酯基柔性，疏水性•刚性为主，并有一定柔性和弱极性；刚性为主，并有一定柔性和弱极性；•结构对称规整，可以结晶，但速度慢。结构对称规整，可以结晶，但速度慢。5涤纶树脂（涤纶树脂（PETPET）的性能）的性能PET纤维的性能：强度高，在湿态下强度不变，耐冲击强度比聚酰胺高四倍；耐热性高，熔点为255~265℃，软化温度为230~240℃；弹性好。织物不易褶皱，不易变形；耐光性好，在合成纤维中仅次于聚丙烯腈；耐腐蚀性好，仅次于聚酰胺；此外，耐磨性好、吸水性较低等。6PETPET分类和应用分类和应用按用途分：非工程塑料级、工程塑料级。非工程塑料级：用于纤维、瓶、薄膜、片材、耐烘烤食品容器等。工程塑料级：电子电器方面—电器插座、断电器外壳、开关、仪表机械零件、电磁灶烤炉的配件等；汽车工业方面—流量控制阀、化油器盖、脚踏变速器等；机械工业方面—齿轮、皮带轮、泵零件等。最早使用PET瓶包装清凉饮料的企业是美国可口可乐公司。矿泉水水瓶、碳酸饮料瓶等温度达到70℃时易变形，同时释放出对人体有害的物质，如1号塑料品使用10个月后易释放出致癌物，此类包装瓶不易放在车内暴晒，不能装油、酒等。7生产PET的工艺路线环氧乙烷法（EO法）直接缩聚法(TPA法)酯交换法（DMT法）8⒈直接缩聚法(TPA法)将对苯二甲酸(TPA)与乙二醇进行缩聚制备聚对苯二甲酸乙二醇酯（涤纶）的方法。PET的生产方法是熔融缩聚。其对单体的纯度要求很严，TPA中含有杂质——对羧基苯甲醛(4-CBA)必须将其除去。而TPA的精制不能用一般的精制方法（精馏、重结晶），因为它容易升华，并且在溶剂中的溶解性较差。因此，直接缩聚法遇到困难。后来发明了提纯对苯二甲酸的方法，使得该法得到推广和发展。9⑴直接缩聚法(TPA法)生产PET有关的反应简式a¡¢¶Ô±½¶þ¼×ËáÓëÒÒ¶þ´¼õ¥»¯£¬Éú³É¶Ô±½¶þ¼×Ëá¶þÒÒ¶þ´¼õ¥£¨BHET£©£ºCOOHHOOC+2H2O+2HOCH2CH2OHHOCH2CH2OOCCOOCH2CH2OH•酯化阶段：为缩短反应时间，反应压力高于大气压，反应温度高于醇的沸点，为258~263℃。10b¡¢ÒÔ¶Ô±½¶þ¼×Ëá¶þÒÒ¶þ´¼õ¥£¨BHET£©Îªµ¥Ìå½øÐоùËõ¾Û£¬Éú³É¾Û¶Ô±½¶þ¼×ËáÒÒ¶þ´¼õ¥£¨PET£©£ºHCOOCH2CH2OOC[]nOCH2CH2OH+(n-1)HOCH2CH2OHnHOCH2CH2OOCCOOCH2CH2OH⑵直缩法的优缺点优点：工艺简单，节省原料，设备生产能力大，投资与成本降低，反应速度平缓，生产控制比较稳定。目前，全世界PET生产线大多采用此法。•缩聚阶段：缩聚反应温度必须高于聚合物的熔化温度，为275~290℃。为防止聚合物降解，温度要低于300℃11直接酯化法的主要生产工艺主要有吉玛工艺、鈡纺工艺、杜邦工艺、伊文达工艺等。吉玛工艺流程框图：TPATPA浆料配制酯化1酯化2预聚1预聚2终聚EG回收EG循环熔体输送纺丝EGEG12吉玛工艺流程图13吉玛工艺的特点——德国吉玛(zimmer)公司：选用单一的缩聚催化剂；酯化反应温度较低，停留时间较长，但操作稳定，产品中二甘醇（DEG）含量较低，产品质量较好；采用刮板冷凝器，解决了缩聚真空系统低聚物堵塞的问题。14公司名称吉玛钟纺杜邦反应器数目及外形两段酯化（立式、立式）三段缩聚（立式、卧室、卧室）两段酯化（立式、立式）三段缩聚（立式、卧室、卧室）一段酯化（...
