北京市建设工程预算定额第六册VIP免费

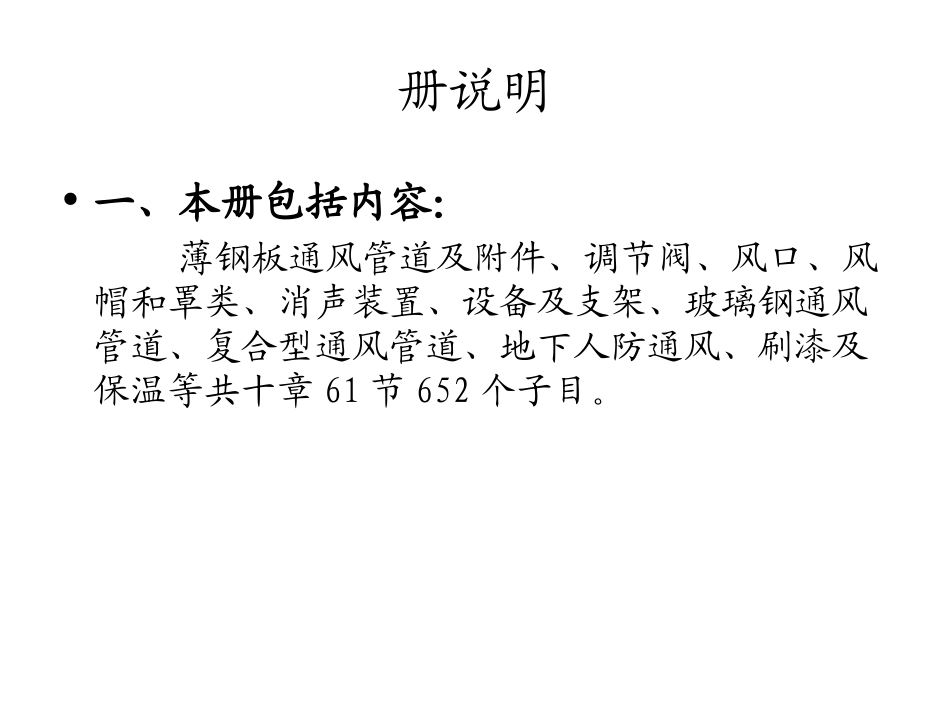

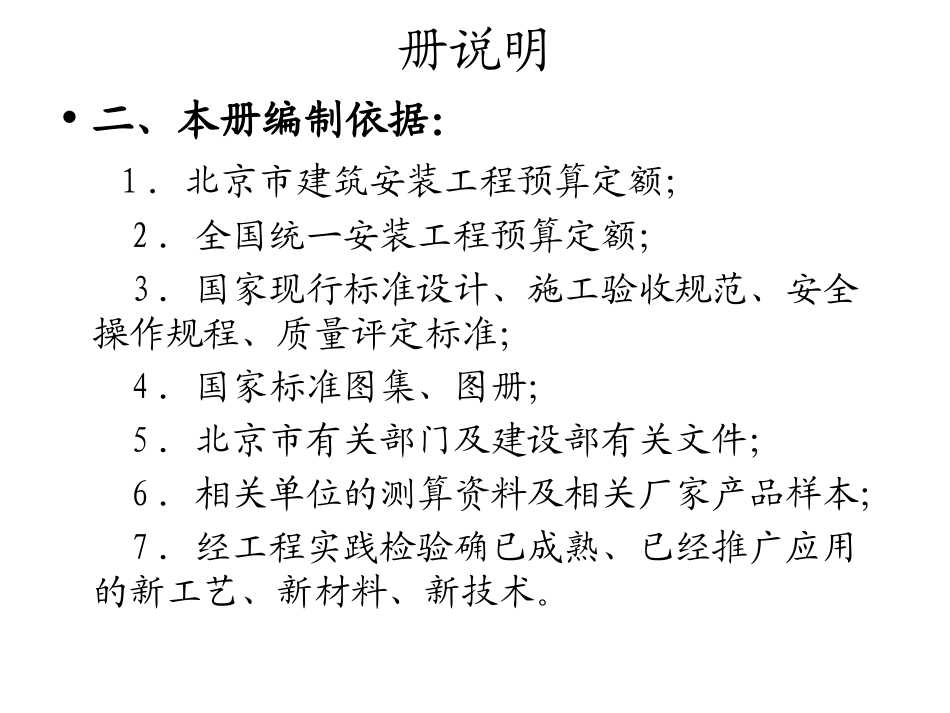

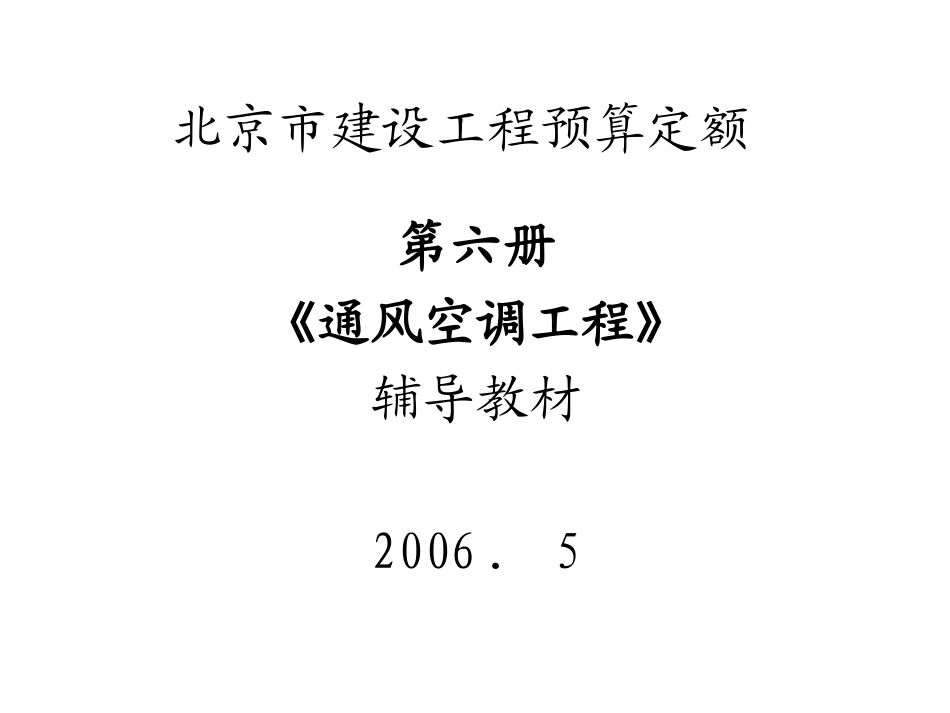

北京市建设工程预算定额第六册《通风空调工程》辅导教材2006．5册说明•一、本册包括内容：薄钢板通风管道及附件、调节阀、风口、风帽和罩类、消声装置、设备及支架、玻璃钢通风管道、复合型通风管道、地下人防通风、刷漆及保温等共十章61节652个子目。册说明•二、本册编制依据：1．北京市建筑安装工程预算定额；2．全国统一安装工程预算定额；3．国家现行标准设计、施工验收规范、安全操作规程、质量评定标准；4．国家标准图集、图册；5．北京市有关部门及建设部有关文件；6．相关单位的测算资料及相关厂家产品样本；7．经工程实践检验确已成熟、已经推广应用的新工艺、新材料、新技术。册说明•三、过跨风管落地支架：本定额中，不包括落地支架的制作安装，若设计要求，执行第六章设备支架制作安装相应定额子目。•四、操作高度：本册定额中的操作高度均按6米以下编制的，如果超过6米时，定额规定超过部分的人工工日乘以系数1.15。注意：计取操作高度的基数是超过部分的人工工日，不是定额人工费。册说明•五、费用：1．高层建筑超高费：•本定额工效是按建筑物檐高25米以下编制的，超过25米的高层建筑物，应计算高层建筑超高费。•高层建筑超高费按册说明第四条中附表规定的费率计算。2．通风空调工程系统调试费=单位工程人工费×14%册说明•其中：系统调试费中的人工费=（单位工程人工费×14%）×70%3．脚手架使用费=单位工程人工费×5%•其中：脚手架使用费中的人工费=（单位工程人工费×5%）×20%4.注意：高层建筑超高费、采暖系统调试费、脚手架使用费这三项费用中的人工费，作为计取临设、现场经费、企业管理费的基数。第六册定额内容提要•第一部分通风管道及附件•第二部分风口及阀部件•第三部分设备及支架•第四部分刷油、保温•第五部分地下人防通风第一部分通风管道及附件包括内容：•第一章.薄钢板通风管道及附件•第七章.玻璃钢风管•第八章.复合型风管•第九章.地下人防通风中的人防风管本册通风管道按材质可分为三大类：•薄钢板风管、玻璃钢风管、复合型风管。一、薄钢板通风管道（一）项目设置：1.按材质、形状、板材厚度、制作方法进行项目划分。2.净化风管、静压箱制作安装列入第一章，地下人防系统风管制作安装列入第九章。一、薄钢板通风管道•（二）工程量计算规则：–1.风管工程量按展开面积，以平方米计算。–2.在量取风管长度时，一律以图示风管中心线长度为准，不扣除弯头、三通、变径管等所占长度，扣除阀门及部件所占长度；中心线的起止点均以风管中心线交点为准。–3.计算风管展开面积时，风管上的检查孔、测定孔和送回风口等所占面积不扣除。一、薄钢板通风管道•（三）举例：–例1：圆形风管DN200，图纸上量出风管长度5米；矩形风管断面尺寸400*300，图纸上量出风管长度6米，分别计算风管的展开面积。–计算过程：–1．计算圆形风管展开面积：–S=0.2×3.14×5=3.14m2–2．计算矩形风管展开面积：–S=（0.4+0.3）×2×6=8.4m2一、薄钢板通风管道–例2：一节变径管长度600mm，一端规格为500*400，另一端规格为500*320，计算变径管工程量。–计算过程：–S=（0.5+0.4）×2×0.3+（0.5+0.32）×2×0.3=1.032m2–或（0.5+0.4+0.5+0.32）×0.6=1.032m2一、薄钢板通风管道–例3：主风管规格是1000*500，支风管规格是400*400，支风管长度为10米（主风管边至支风管末端），计算支风管工程量。–计算过程：–计算支风管长度时应量取至主风管的中心，也就是主风管边长1000mm的一半。–S=（0.4+0.4）×2×（10+0.5）=16.8m2一、薄钢板通风管道–例4：设计要求制作普通钢板圆形风管，DN200风管采用0.5mm厚的钢板，工程量为10m2；DN300风管采用0.75mm厚的钢板，工程量为50m2，计算风管制作费用。–计算过程:查：δ0.5钢板理论重量为3.925kg/m2δ0.75钢板理论重量为5.888kg/m2设δ0.5~0.9钢板预算价格为5100元/吨一、薄钢板通风管道1．计算风管制作工程量：10+50=60m22．计算主材价格：δ0.5钢板预算单价=5.1×3.925=20.018元/m2δ0.75钢板预算单价=5.1×5.888=30.029元/m2DN200风管价格=10×1.13×20.018=226.20元一、薄钢板通风管道DN300风管...
