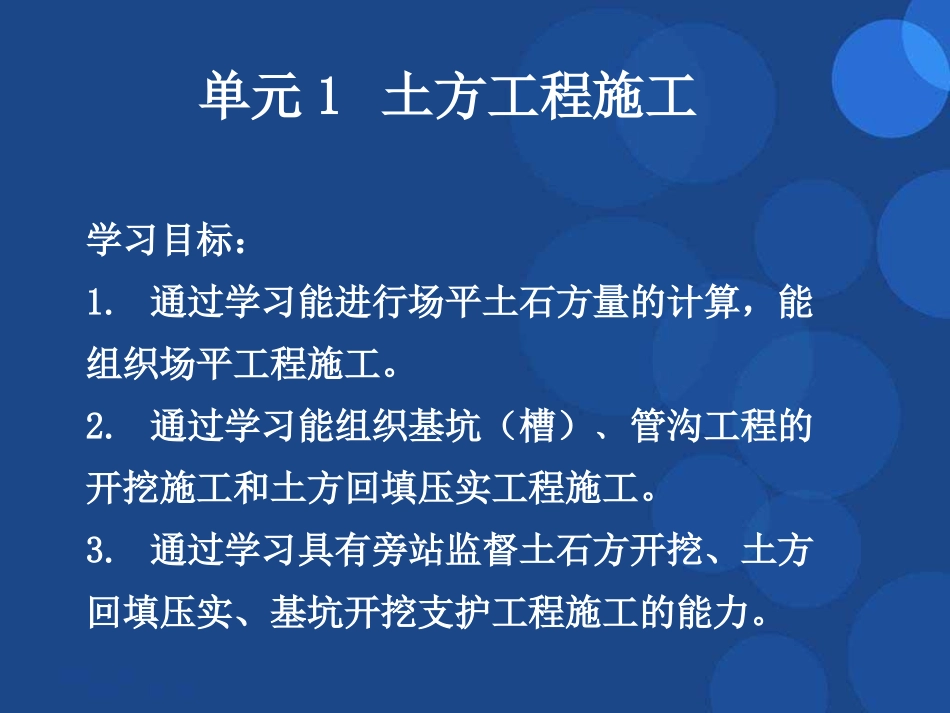

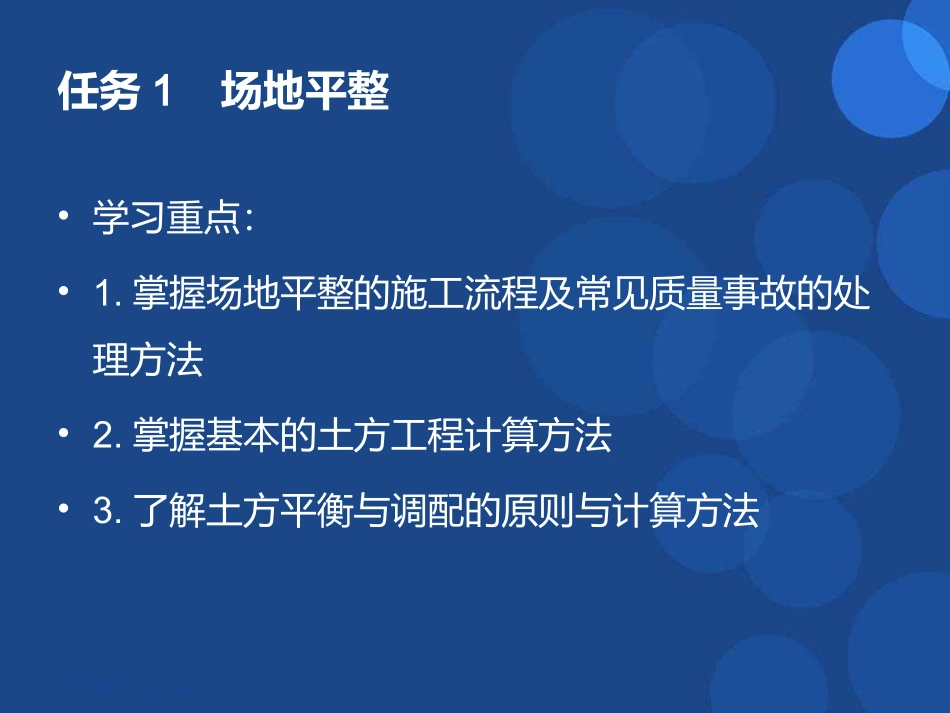

单元1土方工程施工学习目标：1.通过学习能进行场平土石方量的计算，能组织场平工程施工。2.通过学习能组织基坑（槽）﹑管沟工程的开挖施工和土方回填压实工程施工。3.通过学习具有旁站监督土石方开挖、土方回填压实、基坑开挖支护工程施工的能力。任务1场地平整•学习重点：•1.掌握场地平整的施工流程及常见质量事故的处理方法•2.掌握基本的土方工程计算方法•3.了解土方平衡与调配的原则与计算方法场地平整的工作流程（a）现场勘察﹑测量，标定整平范围(b)清除地面障碍物，了解地下管线情况(c)设置方格网﹑水准基点、计算土方挖填工程量(d)做好排水﹑降水设施;(e)平整土方(f)场地碾压常用施工机械（b）铲运机（a）推土机(d)压路机（c）挖掘机常见质量事故处理(a)超挖或标高不到位(b)挖断地下管线土方量计算--------方格网法(1)划分方格网：(2)计算零点位置：(3)计算土方工程量(4)计算土方总量：例题【例1-1】某场地平整，方格网如图1-5所示，方格边长为20mx20m,试计算挖填总土方工程量。【解】1）划分方格网﹑标注高程。根据图1-5方格各点的设计标高和自然地面标高，计算方格各点的施工高度，标注于图1-6中各点的左角上。2）计算零点位置：从图1-5（b）中可看出1~7﹑7~8﹑8~14﹑9~15﹑10~16﹑11~17﹑12~18七条方格边两端角的施工高度符号不同，表示此方格边上有零点存在，由公式1-1计算：1~7线7~8线8~14线9~15线10~16线11~17线12~18线将各零点标注于图1-6,并将零点线连接起来。3）按表1-3公式计算土方工程量，将计算结果标注于图1-6中4）汇总全部土方工程量：全部挖方量：∑V-=-(2187.2092+3126+4099+4043+4567+0.3580+109.436+586.968+897.203+1209.6763)=-20825.8502m3全部填方量：∑V+=17.076+3537.3371+747.959+154.245+49.465+16.409=4522.4911m3挖填平衡后需要外运的土方量：-20825.8502+4522.4911=-16303.3594m3土方量计算-----横断面法(1)划分横截面(2)画横截面图形(3)计算横截面面积(4)计算土方量(5)土方量汇总:(6)例题：•【例1-2】某场地平整，方格网如图1-5所示，方格边长为20mx20m,试用截面法计算挖填总土方工程量。1）划分方格网﹑标注高程。根据图1-5方格各点的设计标高和自然地面标高，计算方格各点的施工高度，标注于图1-6中各点的左角上。2）将要计算的场地划分横截面AA’,BB’,CC’……(图1—7)，各截面间的间距为10m。3）画横截面图形，按比例绘制每个横截面的自然地面和设计地面的轮廓线。自然地面轮廓线与设计地面轮廓线之间的面积。即为挖方或填方的截面(图1—8)。4）计算横截面面积，按表1-4横截面面积计算公式，计算每个截面的挖方或填方截面面积(图1—8)。5）计算土方量：；；；；6）土方量汇总:∑V=-212+50+620+1297.5+1851.875+2221.375+2345.125+2411.25+2649.35+3035.5=16269.975m3任务2：土方开挖与回填压实•学习重点：•1.了解岩石及土的分类•2.掌握基坑开挖的工作流程和工作重点•3.掌握土方回填压实的工作流程和工作重点•4.了解基坑监测和排水﹑降水的方法1．2土方开挖(excavationwork)与回填压实(backfillconsolidation)1．2．1土（岩）的现场鉴别方法(土)岩石的分类1．2．2基坑（槽）(foundationpit（trench）)开挖测量放线切线分层开挖排水﹑降水修坡整平留足预留土层工作流程工作重点•1.挖方深度满足表1-11的规定,且无地下水时，开挖基坑可不必放坡．采取直立开挖•2.超过表1—11规定的深度，应根据土质和施工具体情况进行放坡，以保证不塌方。其临时性挖方的边坡值可按表1-12采用•3.当开挖基坑(槽)的土体含水量大而不稳定，或基坑较深，或受到周围场地限制而需用较陡的边坡或直立开挖而土质较差时，应采用临时性支撑加固，加固方法见表1-131．2．3深基坑土方开挖方案放坡挖土的工作流程：测量放线分层开挖排水﹑降水修坡整平留足预留土层2．中心岛（墩）式挖土1—栈桥；2—支架（尽可能利用工程桩）；3—围护墙；4—腰梁；5—土墩测量放线开挖第一层土施工第一层支撑并搭设运土栈桥施工第二层支撑开挖第三﹑四层土，施工第三﹑四层支撑开挖第二层土挖除中心墩将全部挖土机械吊出基坑退场3．盆式挖土测量放线施工围护墙开挖基坑中间...
