第6章有线局域网组网技术VIP免费

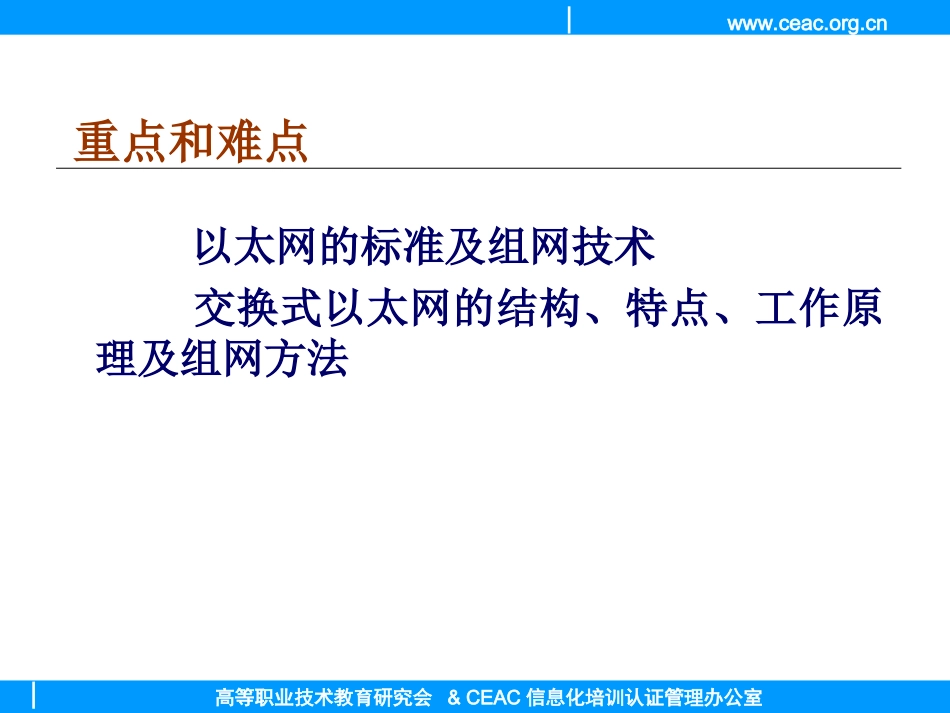

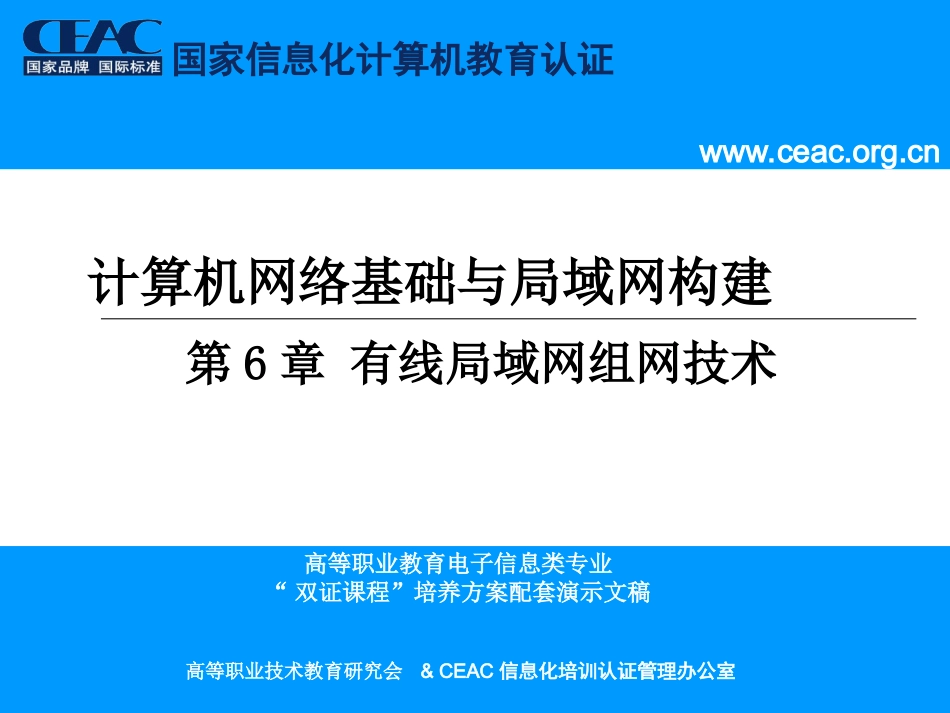

www.ceac.org.cn国家信息化计算机教育认证高等职业教育电子信息类专业“双证课程”培养方案配套演示文稿高等职业技术教育研究会&CEAC信息化培训认证管理办公室计算机网络基础与局域网构建第6章有线局域网组网技术www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室第6章有线局域网组网技术知识点标准以太网标准布线标准5-4-3原则交换式以太网结构、特点、工作原理交换式以太网、工作过程、数据交换方式虚拟局域网产生、功能、实现方式100Mbps以太网特点、线缆标准综合布线概念、组成、特点www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室重点和难点以太网的标准及组网技术交换式以太网的结构、特点、工作原理及组网方法www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.1以太网6.2标准以太网（传统以太网）6.3交换式以太网6.4虚拟局域网（VLAN）6.5100M快速以太网6.61000M千兆以太网6.710G以太网6.8综合布线系统简介本章内容www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.1以太网①以太网IEEE802.3，即标准以太网②100Mbps以太网。又称快速以太网③1000Mbps以太网。又称千兆以太网④10Gbps以太网。又称万兆网www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.2标准以太网（传统以太网）标准以太网又称10Mbps以太网，由IEEE802.3定义，包括10Base-5、10Base-2、10Base-T、10Base-F等多种网络结构，简称10Base结构。www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室标准电缆最大区间长度带宽10Base-5粗同轴电缆500m10Mbps10Base-2细同轴电缆2000m10Mbps10Base-F光纤2000m10Mbps10Base-T双绞线100m10Mbps。标准以太网比较6.2标准以太网（传统以太网）www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.2.110Base-5粗缆以太网10Base-5是IEEE802.3中最早定义的以太网标准，也叫粗缆以太网，因使用比较粗的同轴电缆而得名。10Base-5的拓扑结构为总线形，采用基带传输的方式。目前，10Base-5方案现已逐渐被汰图l0Base-5网络结构www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.2.210Base-2细缆以太网10Base-2以太网也叫细缆以太网，因其价格比较低廉故又被称为“廉价网”。10Base-2与10Base-5具有相同的传输速率，同为总线形局域网。10Base-2网络的布线原则：原则1：网线走法为一线到底，中间不可分叉（branch）。原则2：两个终结器之间的网络区域叫网段，每个网段最长不可超过185米。原则3：在一个网段内不可超过30台计算机，且相邻两台计算机间的网线长度至少为0.5米。原则4：采用RG-58A/U50Ω同轴电缆以及50Ω终结器，电缆直径为5毫米。原则5：任意两台计算机之间的中继器不可超过4个。原则6：若使用中继器连接多个网段，任意两台计算机间的同轴电缆总长度不可超过925米。www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室图10Base-2网络结构示意图6.2.210Base-2细缆以太网www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.2.310Base-T双绞线以太网10Base-T又称双绞线以太网，是一种传输介质采用非屏蔽双绞线（UTP）的星型局域网，10BaseT的传输速率为10Mbps。双绞线以太网基本硬件配置有：集线器（HUB）、非屏蔽双绞线UTP（UnshieldedTwistedPair）。10Base-T网络的布线原则如下：原则1：每条双绞线的长度不得超过100米，亦不可形成循环。原则2：使用Cat3以上的双绞线。原则3：最多只能串接四台集线器，且集线器间的线长亦不得超过100米，www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室10Base-T网络结构6.2.310Base-T双绞线以太网www.ceac.org.cn高等职业技术教育研究会&CEAC信息化培训认证管理办公室6.2.410Base-F光纤以太网10Base-F光纤以太网使用两根光纤进行通信，其中一根光纤传送数据，另一根光纤接受数据，10Base-F根据使用环境不同又分为10Base-FL、10Base-FB、10Base-FP三种。其中10Base-FL在以太网中的使用较普遍，它的一条网...
