MYT-160320型液压锚杆钻机(润煤)VIP免费

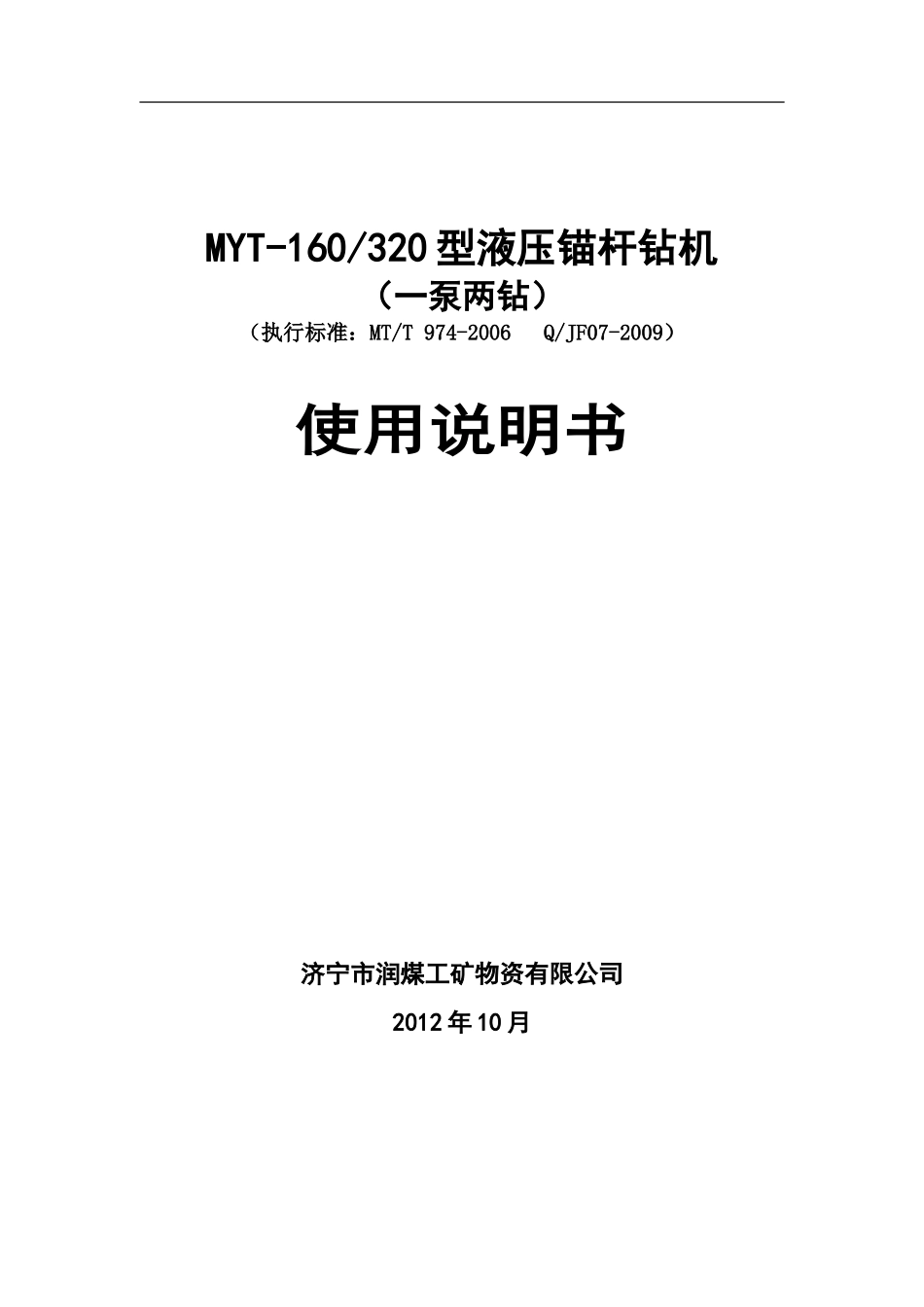

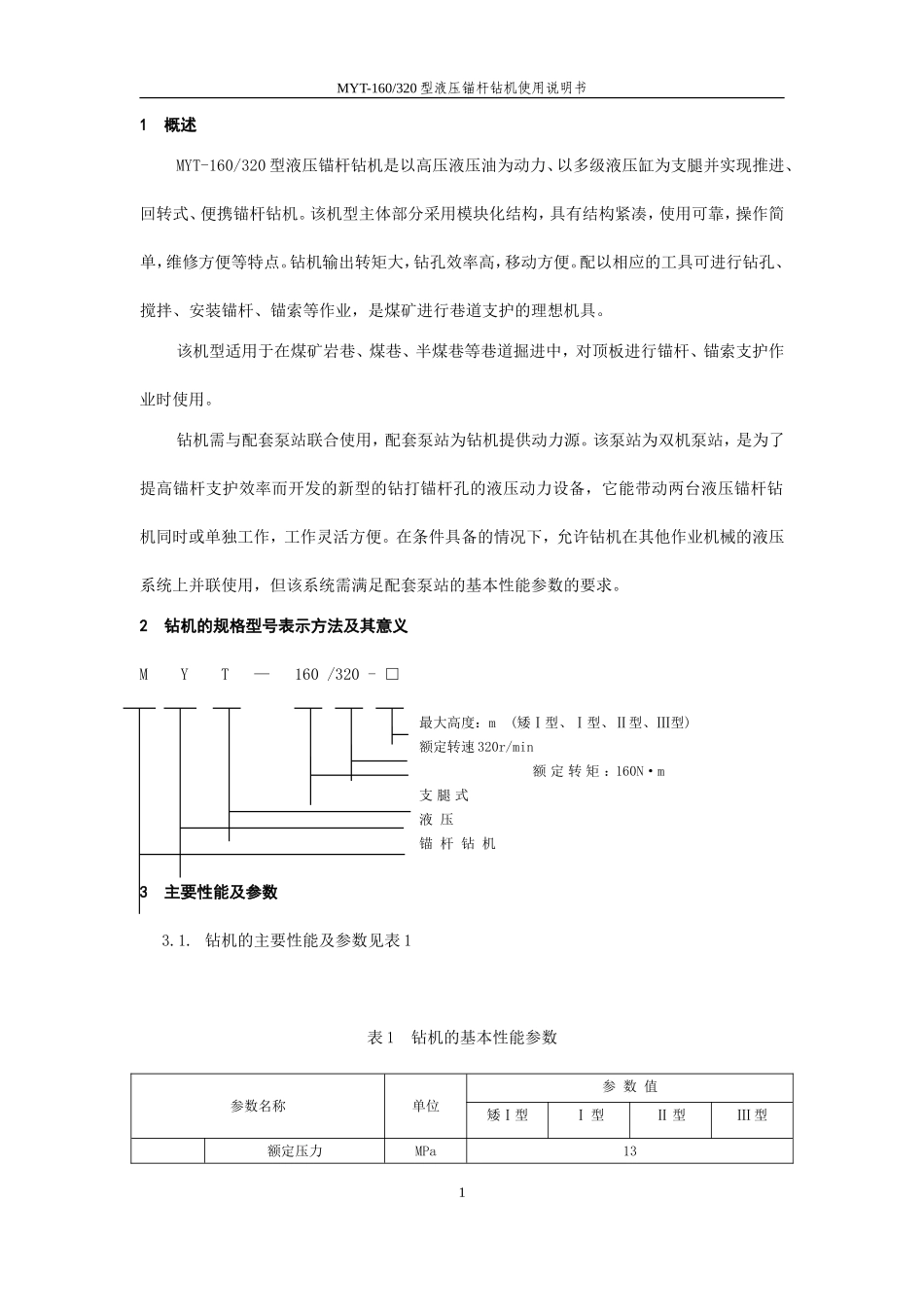

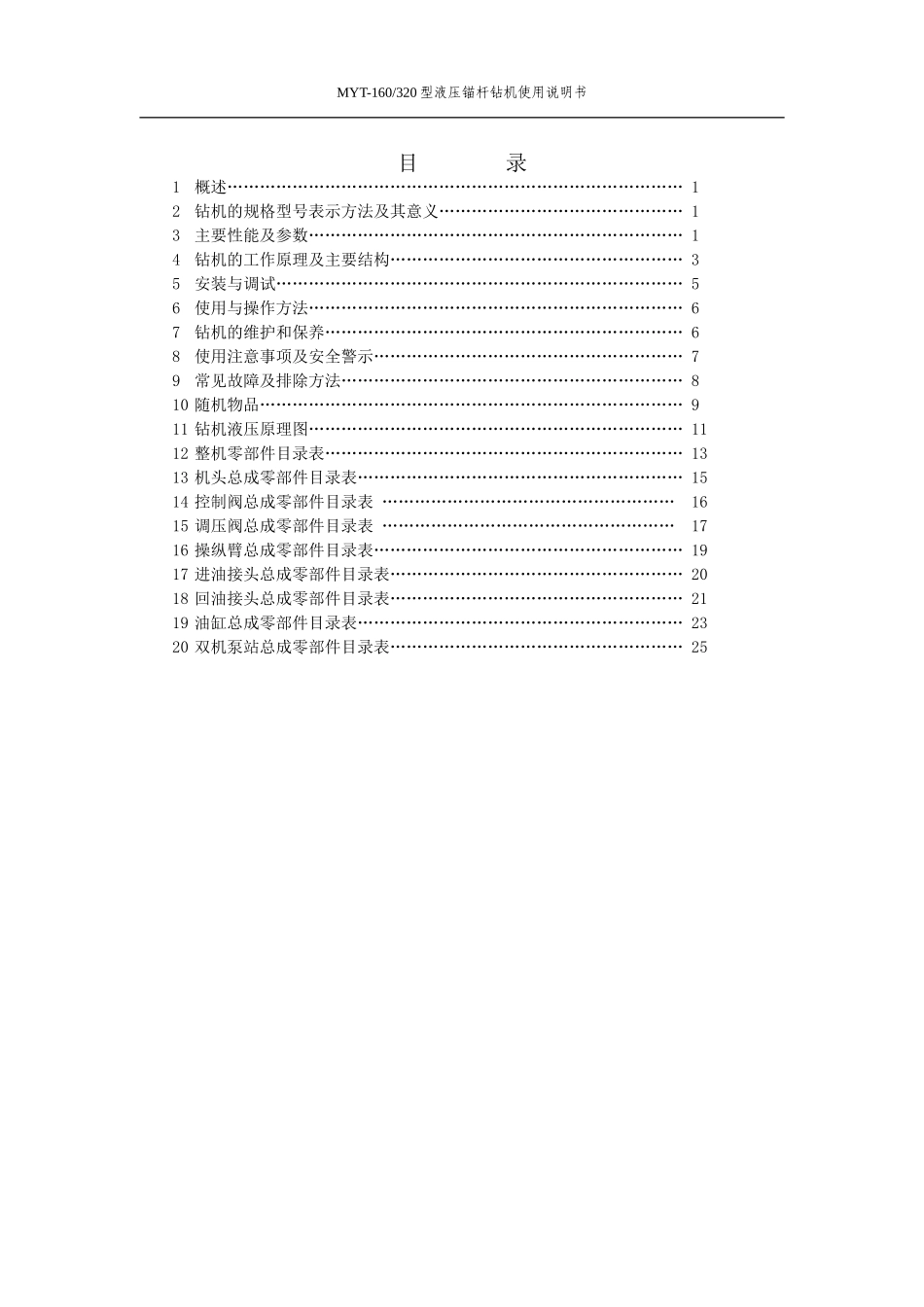

MYT-160/320型液压锚杆钻机（一泵两钻）（执行标准：MT/T974-2006Q/JF07-2009）使用说明书济宁市润煤工矿物资有限公司2012年10月MYT-160/320型液压锚杆钻机使用说明书目录1概述…………………………………………………………………………12钻机的规格型号表示方法及其意义………………………………………13主要性能及参数……………………………………………………………14钻机的工作原理及主要结构………………………………………………35安装与调试…………………………………………………………………56使用与操作方法……………………………………………………………67钻机的维护和保养…………………………………………………………68使用注意事项及安全警示…………………………………………………79常见故障及排除方法………………………………………………………810随机物品……………………………………………………………………911钻机液压原理图……………………………………………………………1112整机零部件目录表…………………………………………………………1313机头总成零部件目录表……………………………………………………1514控制阀总成零部件目录表………………………………………………1615调压阀总成零部件目录表………………………………………………1716操纵臂总成零部件目录表…………………………………………………1917进油接头总成零部件目录表………………………………………………2018回油接头总成零部件目录表………………………………………………2119油缸总成零部件目录表……………………………………………………2320双机泵站总成零部件目录表………………………………………………25MYT-160/320型液压锚杆钻机使用说明书1概述MYT-160/320型液压锚杆钻机是以高压液压油为动力、以多级液压缸为支腿并实现推进、回转式、便携锚杆钻机。该机型主体部分采用模块化结构，具有结构紧凑，使用可靠，操作简单，维修方便等特点。钻机输出转矩大，钻孔效率高，移动方便。配以相应的工具可进行钻孔、搅拌、安装锚杆、锚索等作业，是煤矿进行巷道支护的理想机具。该机型适用于在煤矿岩巷、煤巷、半煤巷等巷道掘进中，对顶板进行锚杆、锚索支护作业时使用。钻机需与配套泵站联合使用，配套泵站为钻机提供动力源。该泵站为双机泵站，是为了提高锚杆支护效率而开发的新型的钻打锚杆孔的液压动力设备，它能带动两台液压锚杆钻机同时或单独工作，工作灵活方便。在条件具备的情况下，允许钻机在其他作业机械的液压系统上并联使用，但该系统需满足配套泵站的基本性能参数的要求。2钻机的规格型号表示方法及其意义MYT—160/320-□最大高度：m(矮Ⅰ型、Ⅰ型、Ⅱ型、Ⅲ型)额定转速320r/min额定转矩：160N·m支腿式液压锚杆钻机3主要性能及参数3.1.钻机的主要性能及参数见表1表1钻机的基本性能参数参数名称单位参数值矮Ⅰ型Ⅰ型Ⅱ型Ⅲ型额定压力MPa131MYT-160/320型液压锚杆钻机使用说明书钻机额定转矩N·m160额定转速r/min320额定流量L/min41推进力一级缸kN可调，当调压为5MPa时，为17二级缸可调，当调压为5MPa时，为7空载推进速度mm/min9000返回速度mm/min6000最小高度mm936109012801470最大高度mm1895223028303420推进行程mm959114015501950冲洗水压力MPa0.6～1.2钻孔直径mmφ27～φ42噪声声功率级dB(A)108声压级92机重kg48525862双机泵站额定压力MPa15额定总流量L/min86单泵额定流量L/min43电机型号YBK2-160L-4电机额定功率kw15电机额定电压V380/660或660/1140油箱有效容积L191外形尺寸（长×宽×高）mm1310×520×910机重kg2854钻机的工作原理及主要结构4.1.钻机的工作原理本机以液压为动力，其液压原理图见附图1。双机泵站是本机的动力源。泵站由一台防爆电机驱动一台齿轮泵将油箱中的液压油变为压力油输出给钻机。泵站输出的液体压力通过溢流阀调定，并由压力表显示。双机泵站的油泵为双联齿轮泵，故能带动两台钻机工作。两台钻机既能同时工作又能单独工作。当油泵供一台钻机工作时，油泵另一出口的高压油通过油泵出口处的三通高压截止阀的操作使泵出的油直接...
