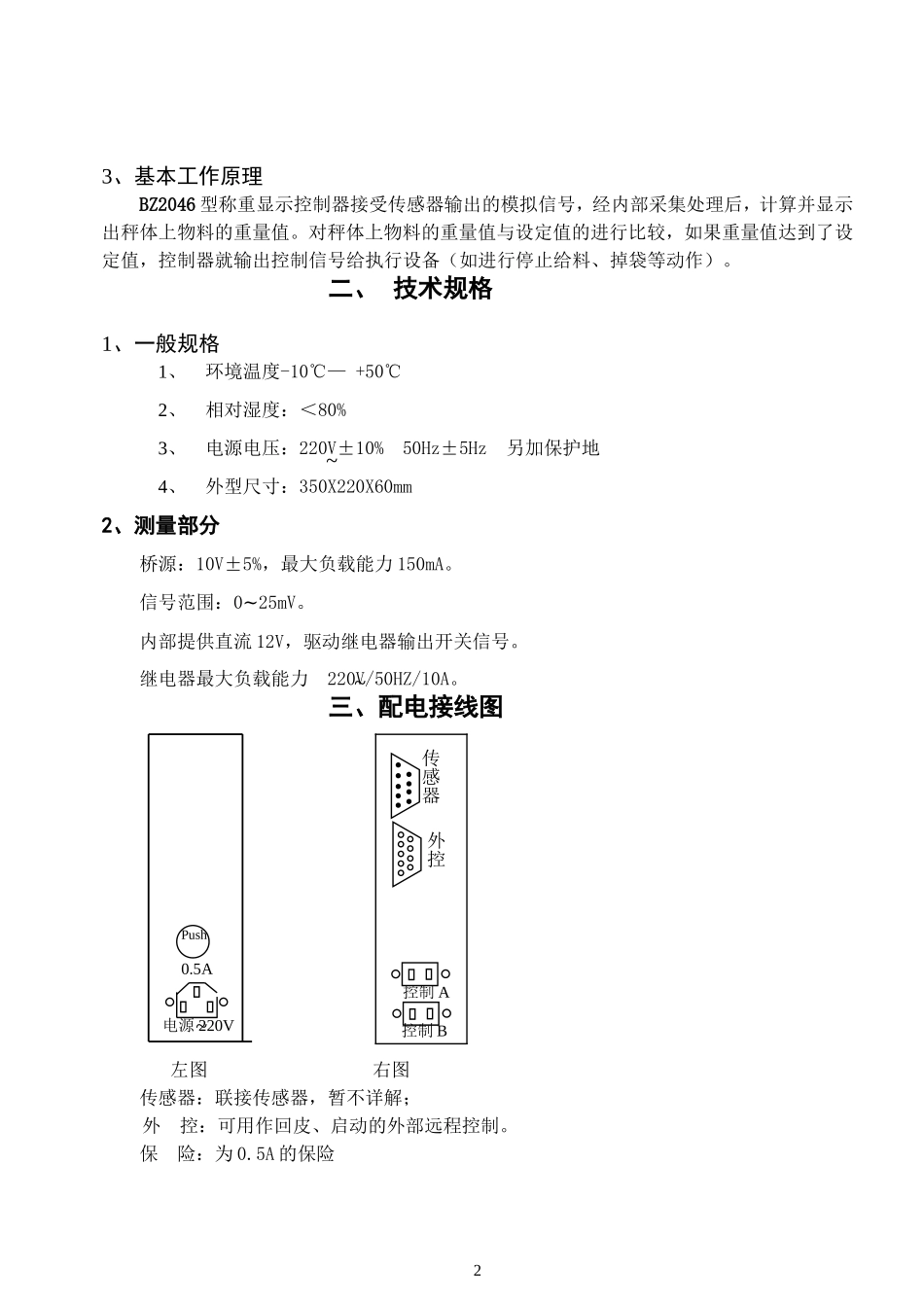

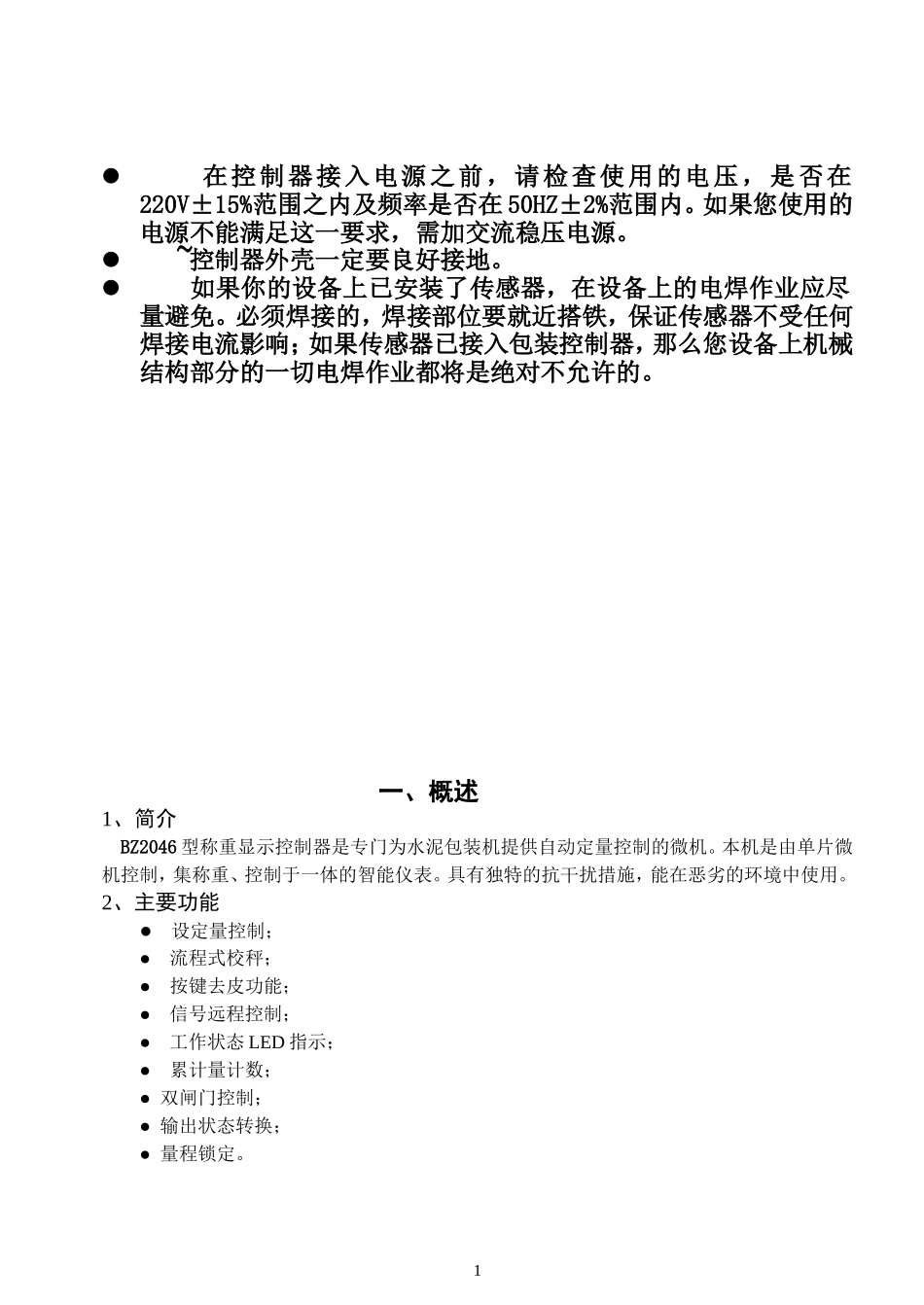

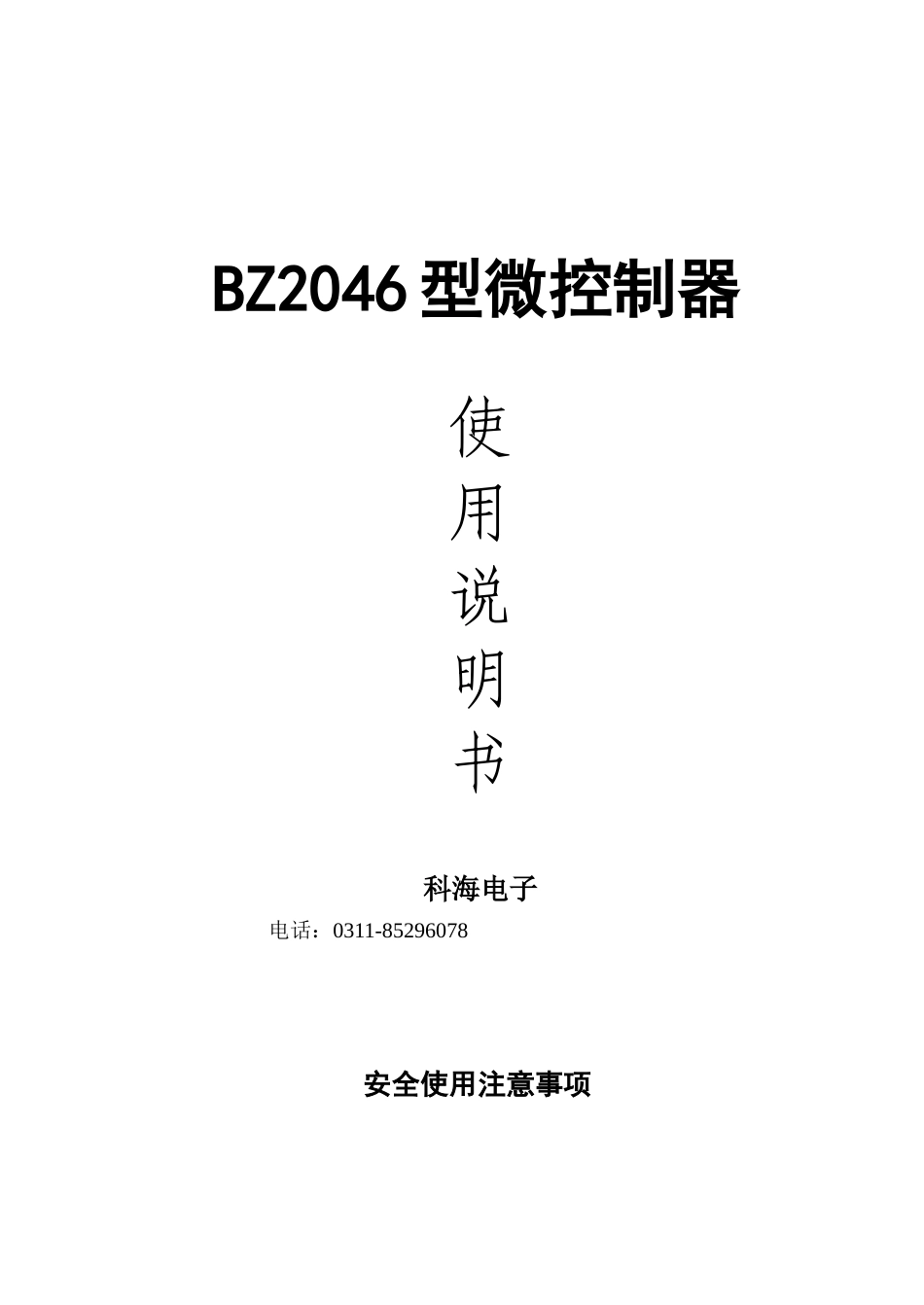

BZ2046型微控制器使用说明书科海电子电话：0311-85296078安全使用注意事项在控制器接入电源之前，请检查使用的电压，是否在220V±15%范围之内及频率是否在50HZ±2%范围内。如果您使用的电源不能满足这一要求，需加交流稳压电源。控制器外壳一定要良好接地。如果你的设备上已安装了传感器，在设备上的电焊作业应尽量避免。必须焊接的，焊接部位要就近搭铁，保证传感器不受任何焊接电流影响；如果传感器已接入包装控制器，那么您设备上机械结构部分的一切电焊作业都将是绝对不允许的。一、概述1、简介BZ2046型称重显示控制器是专门为水泥包装机提供自动定量控制的微机。本机是由单片微机控制，集称重、控制于一体的智能仪表。具有独特的抗干扰措施，能在恶劣的环境中使用。2、主要功能●设定量控制；●流程式校秤；●按键去皮功能；●信号远程控制；●工作状态LED指示；●累计量计数；●双闸门控制；●输出状态转换；●量程锁定。1~3、基本工作原理BZ2046型称重显示控制器接受传感器输出的模拟信号，经内部采集处理后，计算并显示出秤体上物料的重量值。对秤体上物料的重量值与设定值的进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备（如进行停止给料、掉袋等动作）。二、技术规格1、一般规格1、环境温度-10℃—+50℃2、相对湿度：＜80%3、电源电压：220V±10%50Hz±5Hz另加保护地4、外型尺寸：350X220X60mm2、测量部分桥源：10V±5%，最大负载能力150mA。信号范围：0~25mV。内部提供直流12V，驱动继电器输出开关信号。继电器最大负载能力220V/50HZ/10A。三、配电接线图左图右图传感器：联接传感器，暂不详解；外控：可用作回皮、启动的外部远程控制。保险：为0.5A的保险2传感器外控0.5APush电源220V控制A~~~控制B供电：交流220V±10%闸门：内部接无触点继电器，当净重值达到设定重量时，闸门将输出相应的短路信号去控制继电器工作。四、操作说明1、前面板示意图2、注解：（1）、显示内容简介设定区（功能区）：五位数码显示，显示B控制口的设定袋重值。最大显示999.99。（A控制口的设定值为B口的提前值，出厂设定值为0，A口、B口同时工作。）袋重区：五位数码显示，工作时显示瞬时袋重，校秤时可输入校秤砝码重量值。最大显示999.99计数区:五位数码显示，显示已完成的工作周期数（已灌装袋数）。最大显示99999。指示区:“控制”－当重量达到A、B设定的重量值时，其所对应的“控制”灯亮，同时对应控制口应有输出。“稳定”－当所称量数值在2秒钟内没有漂动，“稳定”灯亮。“置零”－上电时闪烁，“稳定”指示灯亮时，按三下去皮，重量显示区应归零，“去皮”灯亮。（2）、按键说明“清零”：连续按三次可使计数值归零；“置零”：在“稳定”状态下连续按三次可使瞬时重量值归零；3~清零置零F1F2＋－AB控制稳定置零BZ2046型微控制器重量（kg）设定（kg）计数MADEINCHINA“F1”：校秤时使用，详解见（4、校秤操作）；“F2”：退出键（无论在任何状态，按F2就回到称重状态）“＋”“－”：在输入或修改数值时用来加减操作；“←”“→”：在输入或修改数值时用来操作光标左右移动。3、现场安装：1、控制器的固定方式有三种（背挂式、背部固定式及底部固定式），可根据现场条件选则振动源小的位置安装。2、传感器为高灵敏器件，安装时应保持垂直，各部位保持紧固，不能有松动或位移，传感器应有一定的预拉力，传感器引线不得过紧或过松，传感器周围不能有卡碰现象。3、秤体的机械部分应牢固，不能松动，秤体相对悬空，尽量避免秤体与非秤体之间的接触，4、调整传感器吊装螺丝，尽量使出灰口和胶皮管减少接触。4、校秤操作：包装机进行包装工作前，必须进行校秤操作！！！。为确保校秤值的精确性，必须通电半小时后，才能进行校秤操作！！！。具体步骤如下：按下“F1”键，设定屏将显示“JC-－1”，此时要清空秤体的的物品且保证秤体不受其它外力影响。再按下“F1”键，设定屏显示“JC-－2”，而且袋重屏的瞬时重量自动去皮，此时在秤体上加入标秤砝码（≥设定袋重），待“稳定”指示灯亮后，再一次按下“F1”键，设定屏显示“JC-－3”，重量屏的瞬时袋重值将...
