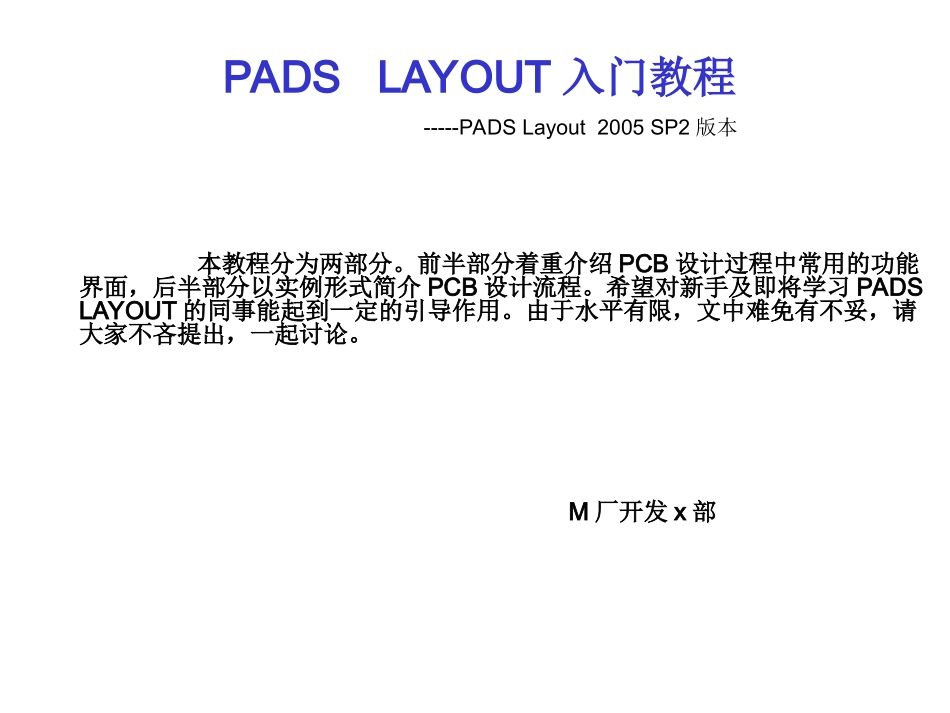

PADSLAYOUT入门教程-----PADSLayout2005SP2版本本教程分为两部分
前半部分着重介绍PCB设计过程中常用的功能界面,后半部分以实例形式简介PCB设计流程
希望对新手及即将学习PADSLAYOUT的同事能起到一定的引导作用
由于水平有限,文中难免有不妥,请大家不吝提出,一起讨论

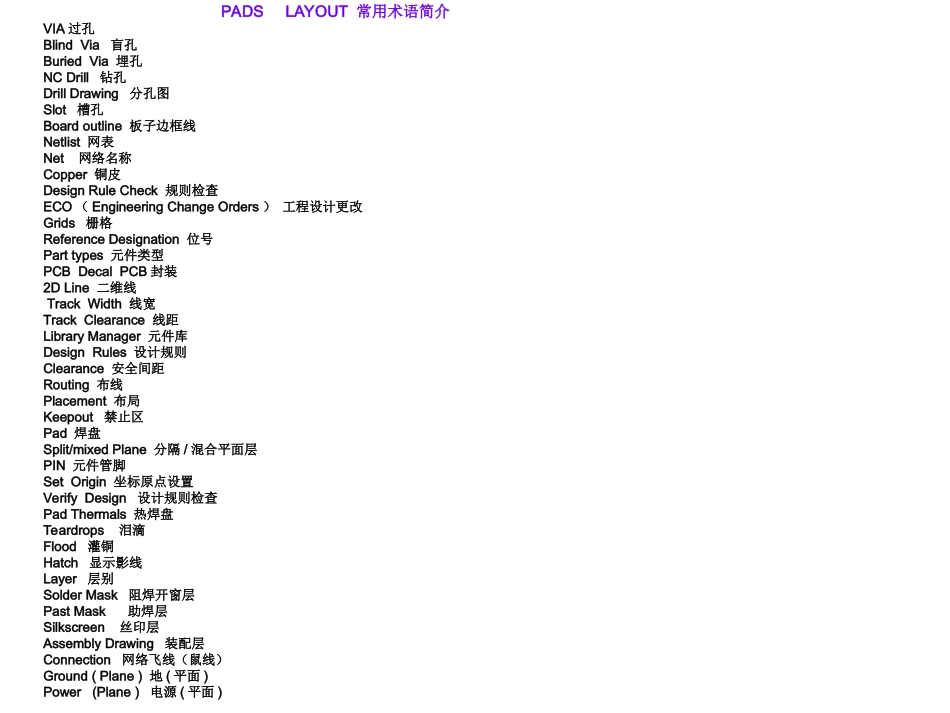

M厂开发x部PADSLAYOUT常用术语简介VIA过孔BlindVia盲孔BuriedVia埋孔NCDrill钻孔DrillDrawing分孔图Slot槽孔Boardoutline板子边框线Netlist网表Net网络名称Copper铜皮DesignRuleCheck规则检查ECO(EngineeringChangeOrders)工程设计更改Grids栅格ReferenceDesignation位号Parttypes元件类型PCBDecalPCB封装2DLine二维线TrackWidth线宽TrackClearance线距LibraryManager元件库DesignRules设计规则Clearance安全间距Routing布线Placement布局Keepout禁止区Pad焊盘Split/mixedPlane分隔/混合平面层PIN元件管脚SetOrigin坐标原点设置VerifyDesign设计规则检查PadThermals热焊盘Teardrops泪滴Flood灌铜Hatch显示影线Layer层别SolderMask阻焊开窗层PastMask助焊层Silkscreen丝印层AssemblyDrawing装配层Connection网络飞线(鼠线)Ground(Plane)地(平面)Power(Plane)电源(平面)PADSLAYOUT封装、元件库结构简介PADS元件库中有原理图逻辑封装(CAEDecal)、PCB封装(PCBDecal)以及2DLine图库
其中逻辑封装和P
