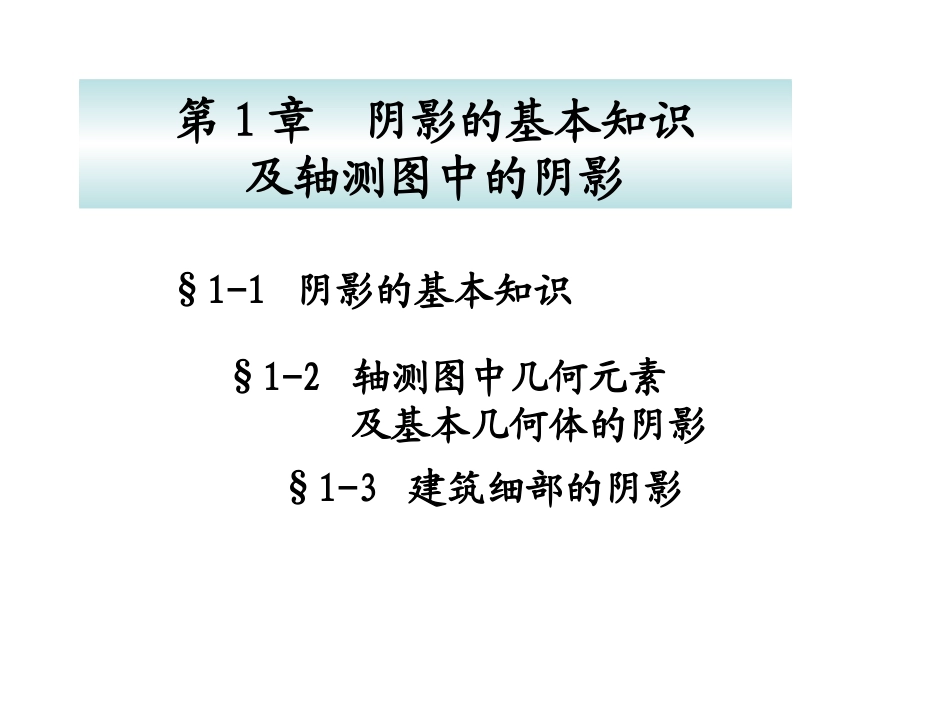

第1章 阴影基本知识及轴测图中的阴影VIP免费

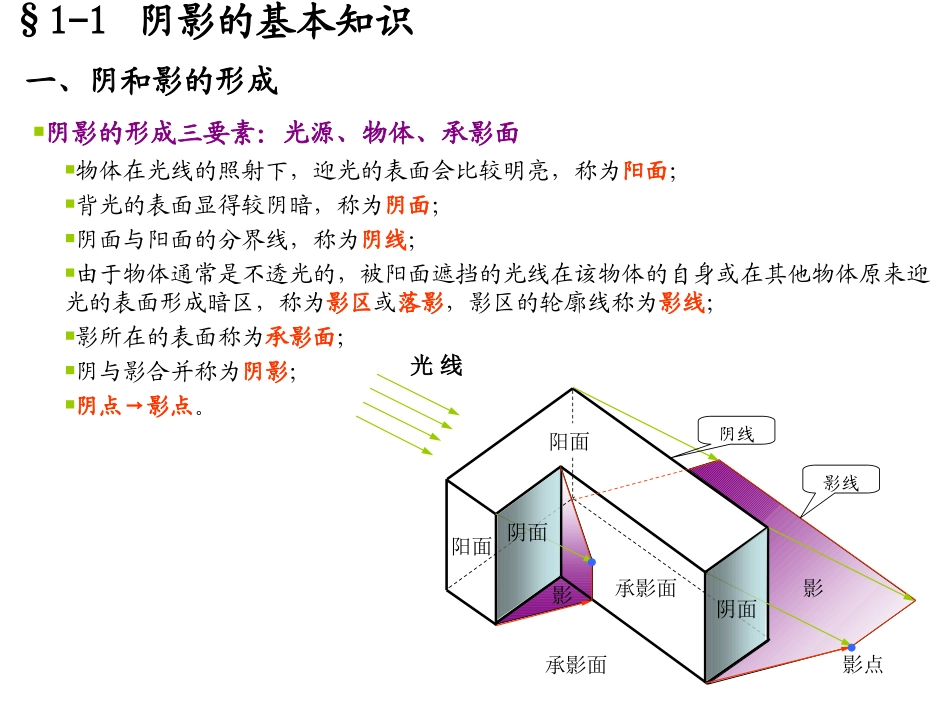

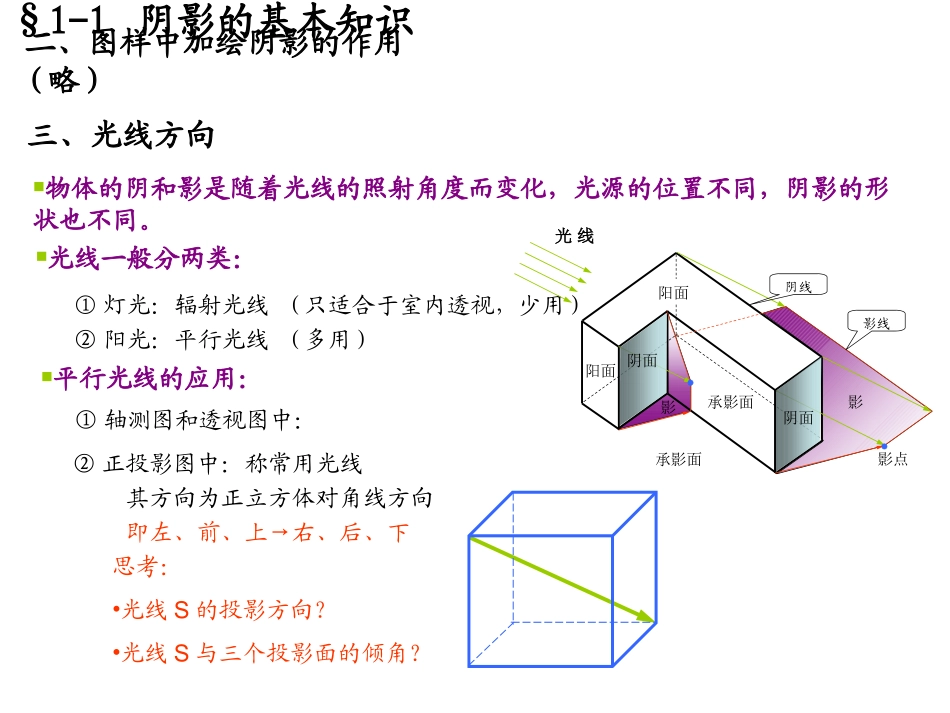

第1章阴影的基本知识及轴测图中的阴影§1-1阴影的基本知识§1-3建筑细部的阴影§1-2轴测图中几何元素及基本几何体的阴影阴影的形成三要素：光源、物体、承影面§1-1阴影的基本知识一、阴和影的形成物体在光线的照射下，迎光的表面会比较明亮，称为阳面；背光的表面显得较阴暗，称为阴面；阴面与阳面的分界线，称为阴线；由于物体通常是不透光的，被阳面遮挡的光线在该物体的自身或在其他物体原来迎光的表面形成暗区，称为影区或落影，影区的轮廓线称为影线；影所在的表面称为承影面；阴与影合并称为阴影；阴点→影点。阳面阳面阴面影影承影面承影面阴面阴线影线影点光线物体的阴和影是随着光线的照射角度而变化，光源的位置不同，阴影的形状也不同。§1-1阴影的基本知识二、图样中加绘阴影的作用(略)①灯光：辐射光线(只适合于室内透视，少用)②阳光：平行光线(多用)三、光线方向光线一般分两类：平行光线的应用：①轴测图和透视图中：②正投影图中：称常用光线其方向为正立方体对角线方向即左、前、上→右、后、下阳面阳面阴面影影承影面承影面阴面阴线影线影点光线思考：•光线S的投影方向？•光线S与三个投影面的倾角？1、点在平面上的落影§1-2轴测图中几何元素及基本几何体的阴影一、几何元素的落影(一)、点的落影概念及求作其实质----是求作过该点的光线与承影面的交点。光线三角形法SsAasSpAP1、点在平面上的落影§1-2轴测图中几何元素及基本几何体的阴影一、几何元素的落影(一)、点的落影概念及求作当以投影面为承影面时，点的落影就是通过该点的光线与投影面的交点(迹点)。光线迹点法SsBbsSHBH2、点在投影面上的落影VB真影假影1、点在平面上的落影§1-2轴测图中几何元素及基本几何体的阴影一、几何元素的落影(一)、点的落影概念及求作当承影面为立体表面时，点的落影是先求得含点的光平面与立体表面的交线(截交线)，再求含已知点的光线与所得交线的交点，即为该点的落影，此交点一定在截平面上。光截面法3、点在立体表面的落影2、点在投影面上的落影SsCcsSHC0C§1-2轴测图中几何元素及基本几何体的阴影一、几何元素的落影(一)、点的落影概念及求作(二)、直线的落影及其落影规律1、直线段落影的概念----含该条直线段的光平面与承影面的交线。AasSpAPBbpBSs光平面sS§1-2轴测图中几何元素及基本几何体的阴影一、几何元素的落影(一)、点的落影概念及求作(二)、直线的落影及其落影规律1、直线段落影的概念2、直线段落影的求法直线在一个平面上落影：一般为一条直线。直线在两个相交平面上落影：为一条折线，折影点在两平面的交线上。当直线平行于光线方向：其落影成为一点。3、直线段的落影规律(共九条)平行规律：5条相交规律：3条垂直规律：1条直线段的落影规律共9条平行规律：5条①若直线平行于承影面，则其影与直线平行且等长；②一直线在诸平行承影面上的落影相互平行；③诸平行直线在同一承影面上的落影相互平行；④诸平行直线在诸平行承影面上的落影相互平行；⑤平行于光线的直线，其落影积聚为一点；相交规律：3条⑥若直线与承影面相交，则其影必过交点；⑦相交两直线的同面落影必相交，且交点的落影即为两直线落影的交点；⑧一直线落于两相交承影面上的影为一折线，折影点在两承影面的交线上；垂直规律：1条⑨若直线垂直于承影面，则落影与光线在该承影面上的投影方向平行。§1-2轴测图中几何元素及基本几何体的阴影一、几何元素的落影(一)、点的落影概念及求作(二)、直线的落影及其落影规律1、平面图形落影的概念(三)、平面图形的阴影----通过该平面图形轮廓线上的光线所形成的光柱面与承影面的交线。2、平面图形落影的求法----求平面图形轮廓线上各点同面落影的集合。①平面的落影：在一个承影面上的落影②平面的落影：在两个相交承影面上的落影(假影法)ABCabcsSHSsHASsHBSsHC平面的落影：在一个承影面上的落影ABCabcsSHSsHASsHBSsHC平面的落影：在两个相交承影面上的落影(假影法)VaVA假影§1-2轴测图中几何元素及基本几何体的阴影二、基本几何体的阴影步骤如下：1、识读立体图(轴测图)，清楚其空间状态...
