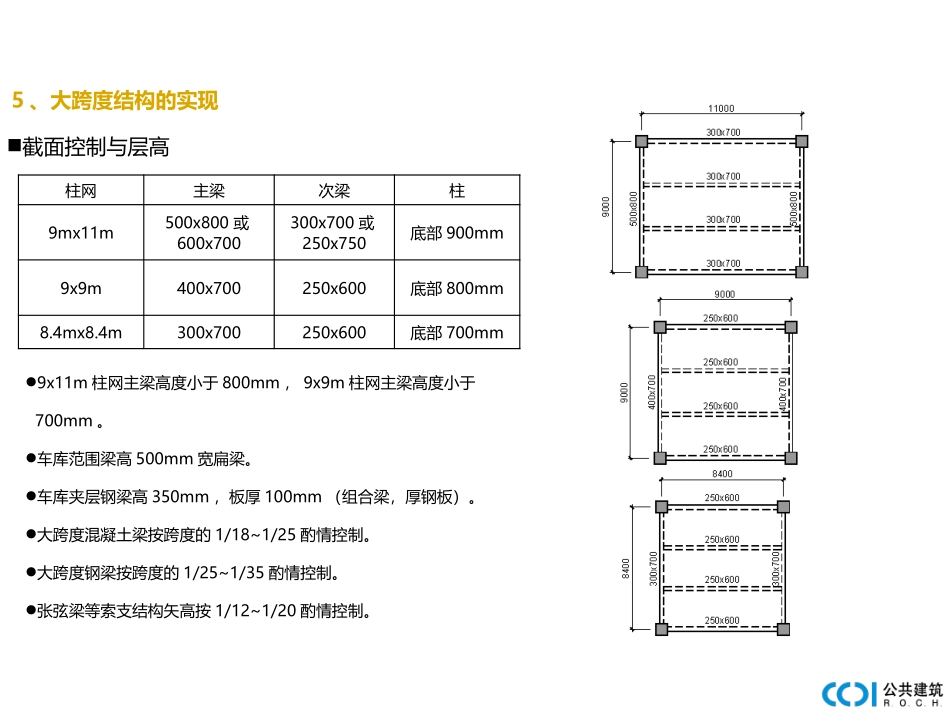

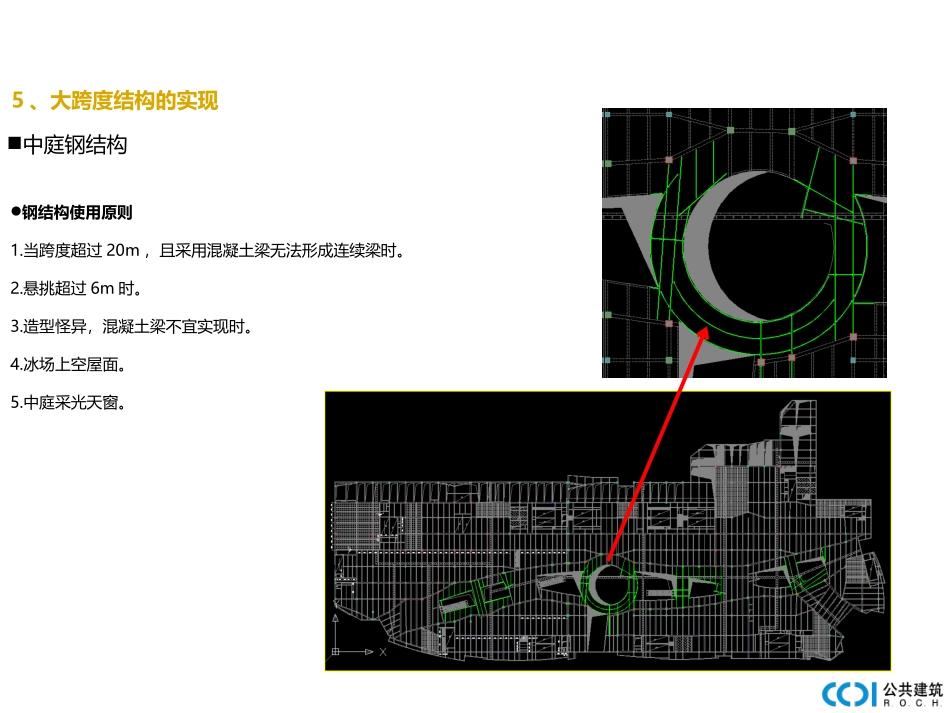

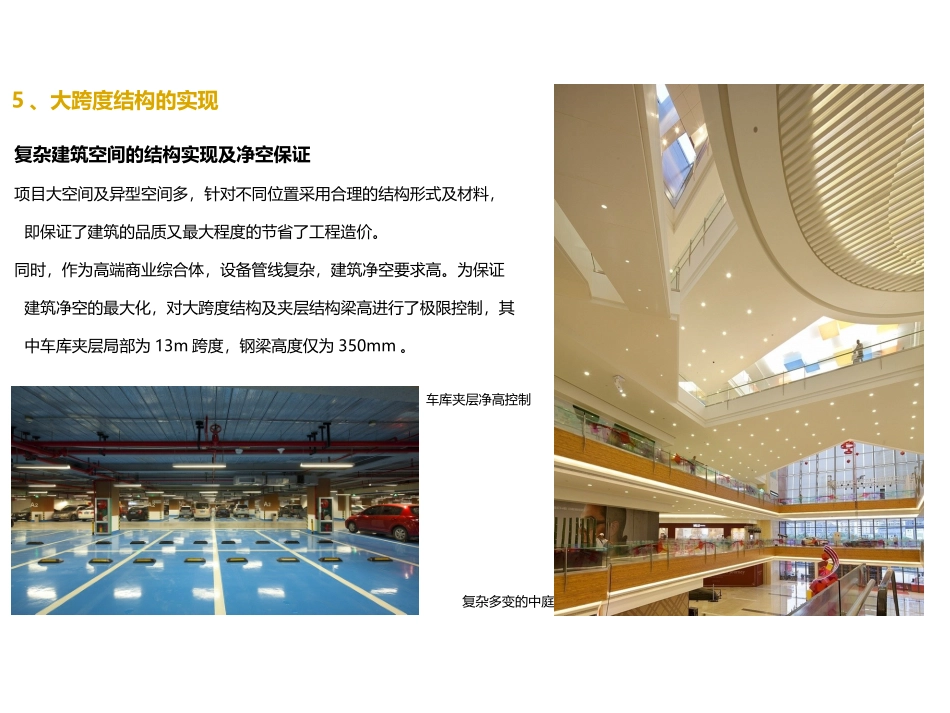

5、大跨度结构的实现复杂建筑空间的结构实现及净空保证项目大空间及异型空间多，针对不同位置采用合理的结构形式及材料，即保证了建筑的品质又最大程度的节省了工程造价。同时，作为高端商业综合体，设备管线复杂，建筑净空要求高。为保证建筑净空的最大化，对大跨度结构及夹层结构梁高进行了极限控制，其中车库夹层局部为13m跨度，钢梁高度仅为350mm。车库夹层净高控制复杂多变的中庭2柱网主梁次梁柱9mx11m500x800或600x700300x700或250x750底部900mm9x9m400x700250x600底部800mm8.4mx8.4m300x700250x600底部700mm常见柱网的截面尺寸截面控制与层高9x11m柱网主梁高度小于800mm，9x9m柱网主梁高度小于700mm。车库范围梁高500mm宽扁梁。车库夹层钢梁高350mm，板厚100mm（组合梁，厚钢板）。大跨度混凝土梁按跨度的1/18~1/25酌情控制。大跨度钢梁按跨度的1/25~1/35酌情控制。张弦梁等索支结构矢高按1/12~1/20酌情控制。5、大跨度结构的实现钢结构使用原则1.当跨度超过20m，且采用混凝土梁无法形成连续梁时。2.悬挑超过6m时。3.造型怪异，混凝土梁不宜实现时。4.冰场上空屋面。5.中庭采光天窗。中庭钢结构5、大跨度结构的实现中庭钢结构5、大跨度结构的实现中庭大开洞因为建筑方案需要不可避免，但是应该尽量避免周边地带过窄的楼板。设计上对连桥及周边狭窄区域给予适当加强。设计难点：中庭开大洞楼板大开洞的应力分析5、大跨度结构的实现设计难点：超长结构超长处理方法：1.伸缩缝间距：40m；2.板面钢筋50%通长；3.腰筋适当加强。4.混凝土的配合比试验。5.建议施工过程中结合跳仓法。6.核心筒周边板配筋适当加强。采用适当的设计方法可避免采用混凝土添加剂、避免地下室设缝。超长结构不设缝每平米造价增加约20元。5、大跨度结构的实现
