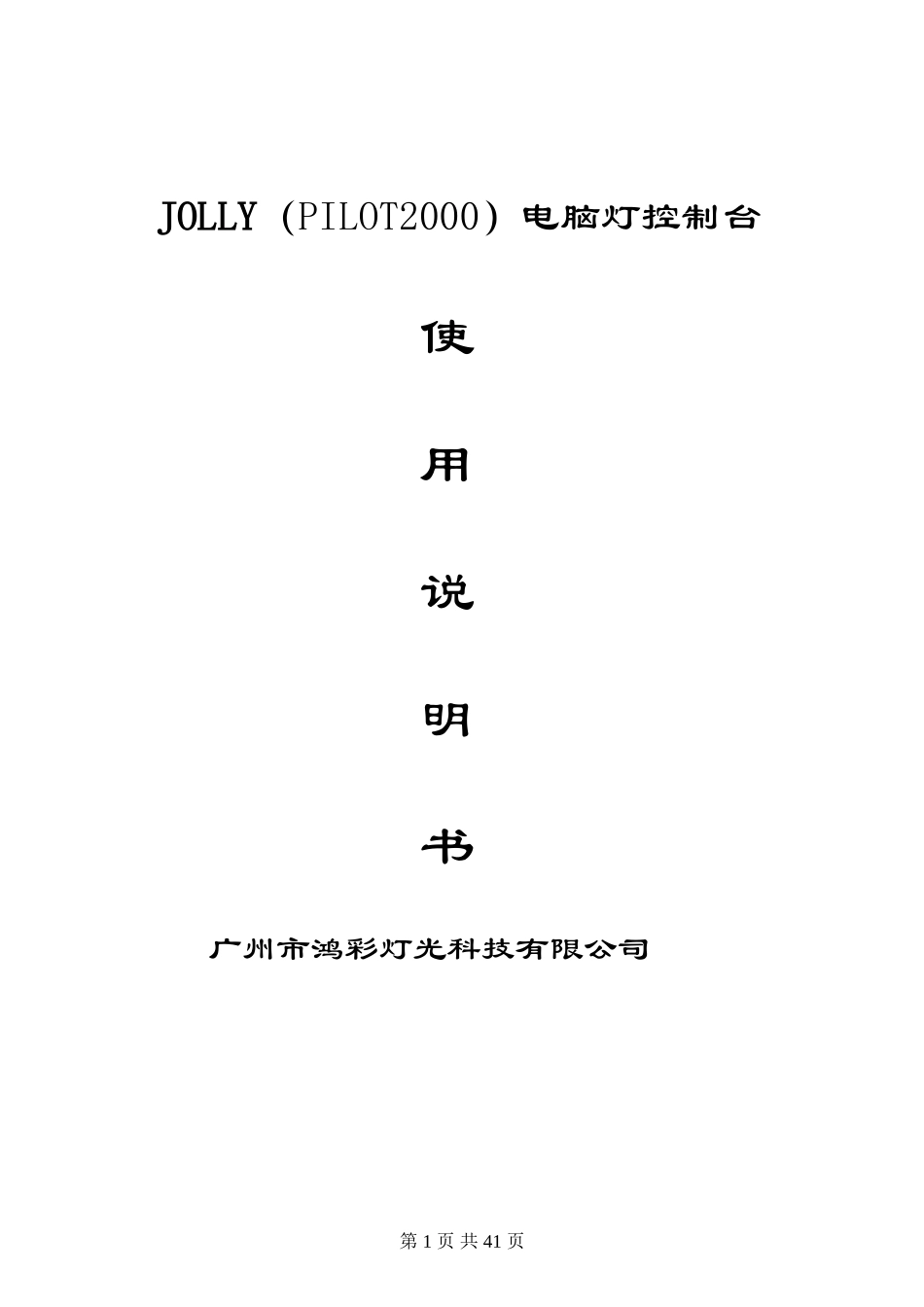

JOLLY控台说明书_第1页
1/41
JOLLY控台说明书_第2页
2/41

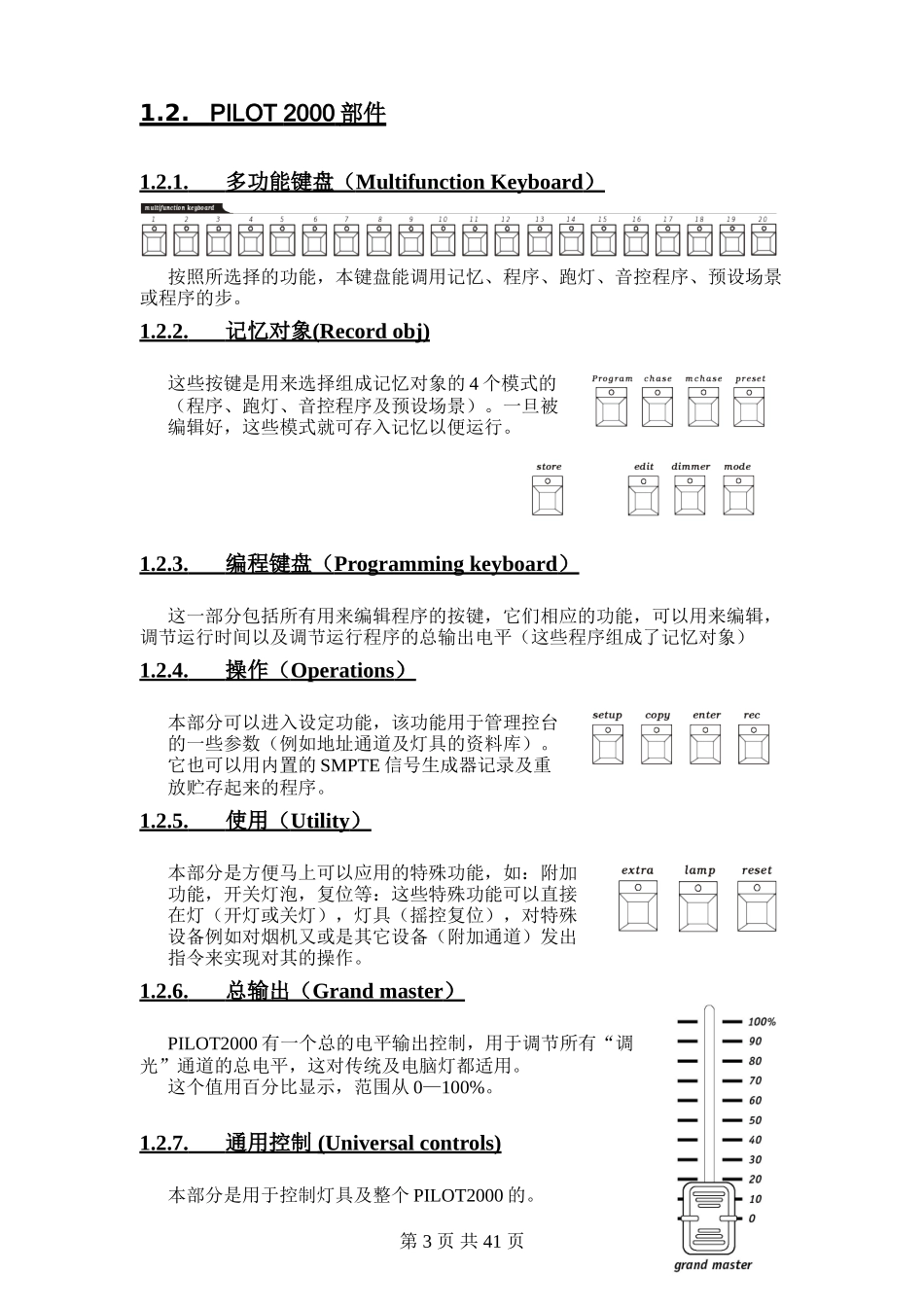

JOLLY控台说明书_第3页
3/41
JOLLY(PILOT2000)电脑灯控制台使用说明书广州市鸿彩灯光科技有限公司第1页共41页总指引请仔细阅读这本手册的使用说明,在安装、使用和维护等方面它能给你提供重要的信息。请妥善保存好本手册,以备查阅。如出售该灯具或者由另一位操作员操作,就必须将此手册随灯附送新买主(或新手),目的是让他们能够熟练操作该灯具。备注:该控制台非家庭用品。打开控制台的外包装后,首先应检查控制台有否损坏.如果认为控制台已受损,就不要使用它,并与授权的技术服务中心取得联系。包装的材料(塑料袋,聚苯乙烯泡沫,钉子等)切记不要放在小孩能够触摸到的地方,以免发生危险。该控制台只能由成年人操作,不允许小孩去搬弄和玩耍。安装控制台时,有关电方面的操作应由熟练的电工或经验丰富的人员完成。以下几种情况下不要使用该控制台:在湿度极高的地方。有较强震动和碰撞的环境。环境温度高于45摄氏度或者低于2摄氏度。不要在极其干燥或者极其潮湿的地方使用。(理想的情况是在35%~80%的湿度环境下)。不要擅自拆卸或者维修本控制台。严禁让易燃的液体、水或者金属物进入该控制台。一旦有任何液体洒进该控制台里,应立即断掉电源。遇有反常的动作,应立即停止使用控制台,并要与最邻近的销售点取得联系或者直接与制造商联系.请勿擅自打开控制台外壳——如果擅自打开了外壳,就不再享有用户保修的权利。不要自作主张维修该控制台。因为不熟练者可能会造成控制台器件损坏或误操作,如需要维修,请与最邻近的授权服务中心取得联系,并请保留好原始的配件。1.1.技术参数电源:外置电源(+12VDC,最大2A)电源要求:+12VDC,1000mA电源功率:12W储存保护:有一个拨码开关对程序编辑或设置按键进行保护。调节:通过拨码开关(用于RS-232及MIDI)输入/输出:-DMX输入*/输出使用5芯卡侬插,主要用于串行数字反馈信号;-6.3mm立体声插座用于上/下记忆变换踏板;-6.3mm不均衡的立体声插座用于音频输入-OdB,mono(或左);-用DB9接头与个人电脑进行RS-232串行连接;-3芯卡侬插用于SMPTE信号输入*;-标准的5芯DIN接头用于MIDI输入---通过---输出(IN-THRU-OUT)DMX通道:最多有512个通道可以给电脑灯及调光通道配置使用。尺寸:标准19英寸5U机柜(*)在本软件版本下不能运作。第2页共41页1.2.PILOT2000部件1.2.1.多功能键盘(MultifunctionKeyboard)按照所选择的功能,本键盘能调用记忆、程序、跑灯、音控程序、预设场景或程序的步。1.2.2.记忆对象(Recordobj)这些按键是用来选择组成记忆对象的4个模式的(程序、跑灯、音控程序及预设场景)。一旦被编辑好,这些模式就可存入记忆以便运行。1.2.3.编程键盘(Programmingkeyboard)这一部分包括所有用来编辑程序的按键,它们相应的功能,可以用来编辑,调节运行时间以及调节运行程序的总输出电平(这些程序组成了记忆对象)1.2.4.操作(Operations)本部分可以进入设定功能,该功能用于管理控台的一些参数(例如地址通道及灯具的资料库)。它也可以用内置的SMPTE信号生成器记录及重放贮存起来的程序。1.2.5.使用(Utility)本部分是方便马上可以应用的特殊功能,如:附加功能,开关灯泡,复位等:这些特殊功能可以直接在灯(开灯或关灯),灯具(摇控复位),对特殊设备例如对烟机又或是其它设备(附加通道)发出指令来实现对其的操作。1.2.6.总输出(Grandmaster)PILOT2000有一个总的电平输出控制,用于调节所有“调光”通道的总电平,这对传统及电脑灯都适用。这个值用百分比显示,范围从0—100%。1.2.7.通用控制(Universalcontrols)本部分是用于控制灯具及整个PILOT2000的。第3页共41页功能按照在编程键盘上所选择的操作模式而变化。摇头灯/扫描灯的控制通过操纵杆(在绝对坐标上工作)及四个指针按钮(在相对坐标上工作)来完成。这两个系统的结合使用能保证在定位时能够对灯具进行精确的控制。1.3.PILOT2000接头1.3.1.DMX512输出PILOT2000控制器有DMX512输入/输出。目前不可以用软件进行输入。注意:电缆屏蔽无论何时都不能接地,这样会损坏灯具或导致控制器的错误操作。1.3.2.踏板上-下(Pedalup-down)本连接器用来连接踏板控制器,使踏板跳过记忆可以上...
