LD电动单梁起重机使用说明书VIP免费

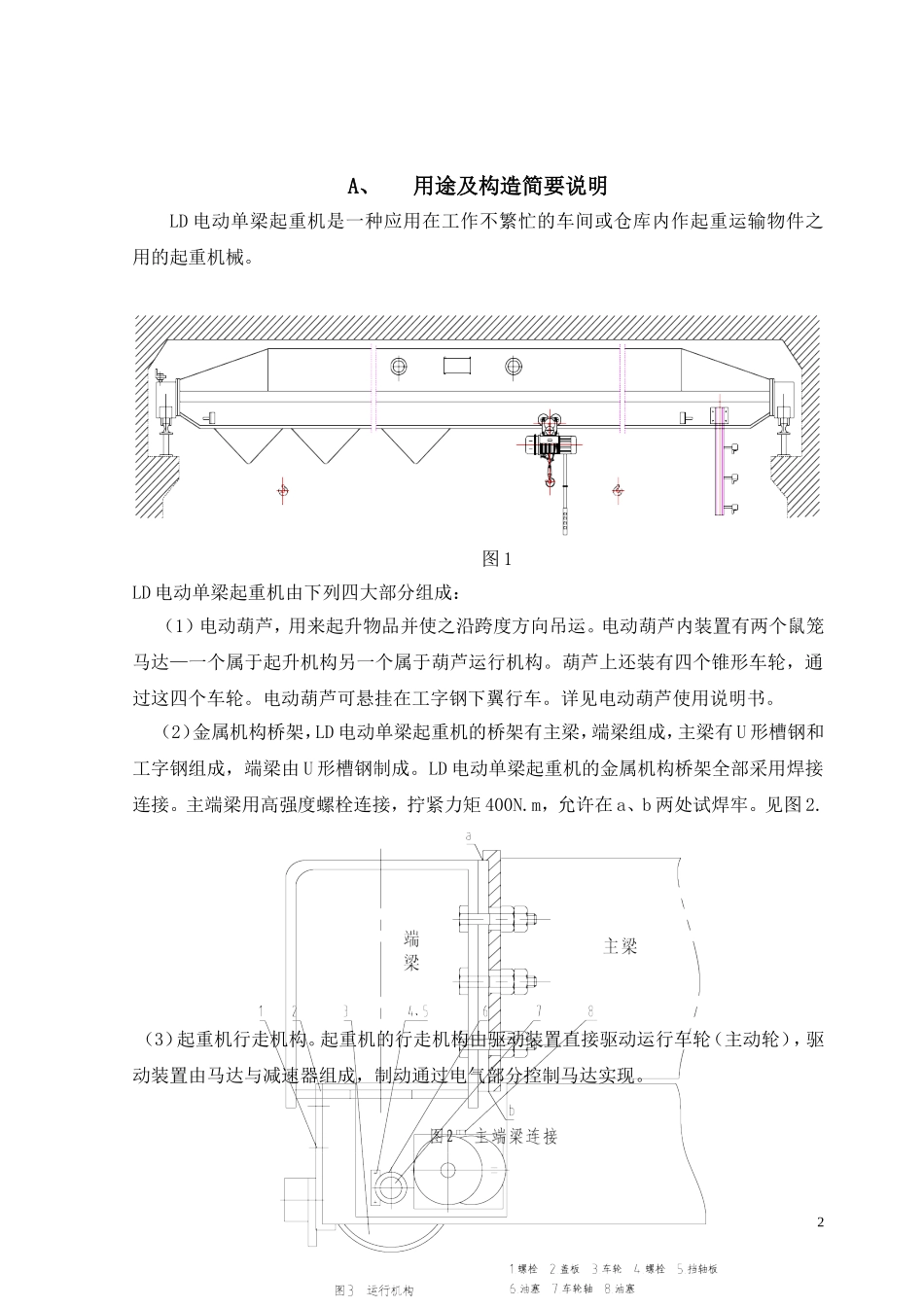

LD电动单梁起重机使用说明书浙江浙起机械有限公司1A、用途及构造简要说明LD电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。图1LD电动单梁起重机由下列四大部分组成：（1）电动葫芦，用来起升物品并使之沿跨度方向吊运。电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。葫芦上还装有四个锥形车轮，通过这四个车轮。电动葫芦可悬挂在工字钢下翼行车。详见电动葫芦使用说明书。（2）金属机构桥架，LD电动单梁起重机的桥架有主梁，端梁组成，主梁有U形槽钢和工字钢组成，端梁由U形槽钢制成。LD电动单梁起重机的金属机构桥架全部采用焊接连接。主端梁用高强度螺栓连接，拧紧力矩400N.m，允许在a、b两处试焊牢。见图2.（3）起重机行走机构。起重机的行走机构由驱动装置直接驱动运行车轮（主动轮），驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。2（4）电气控制系统，LD电动单梁起重机各个动作的操作有两种方式。操纵室操纵和地面操纵。当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。地面操纵时，全部采用按扭控制。起重机通过安装在桥架一端的导电装置，导电装置安装见图3，将电流引入起重机起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。B安装1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。2、起重机的安装，应注意下列事项：2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形或各构件的局部变形。机械零件如果由于路途运输中保管不慎或因在用户购放时间过久而发生锈蚀或损伤时，应把机构拆开，把零件放在火油内清洗锈迹，对于损伤的零件，应视损伤的程度和性质；进行修理和更换，然后再把它们装配起来。2.2、安装前，在安装地点把桥架搁平，然后把电动葫芦和挂装在工字钢下翼（也可以先安装桥架，然后再把电动葫芦挂装）。挂装时，应使葫芦车轮的轮缘内表面与工字钢下翼有3毫米的间隙，葫芦上所有的螺母应予紧固，开口销须可靠销好，如果电动葫芦和桥架一道吊装，则应先用直径为15～18毫米的坚韧麻绳（或棉绳）把葫芦可靠的捆紧在工字钢中部稍偏一点的部位，使之不能沿工字钢窜动。2.3、安装起重机所有使用的各种工具，如汽车吊等，应事先作严格的质量检查，只能在证实这些工具安全可靠的情况下，方可采用。在安装时用以起吊起重机的钢绳，其安全系数不得小于3。这就是说，如果某根起重钢绳在工作时最大可能承受的拉力为N，那么所选用的钢绳的破断拉力应不小于3N。2.4起吊起重机时，使用主梁吊装孔穿起钢丝绳，绝对禁止捆扎端梁的传动装置3部分。2.5、起重机钢绳的固定端（接头）必须用钢绳卡子可靠地连接，钢绳卡子的数目根据受力大小而定，但不得少于三个。起重机钢绳与水平所成的夹角，尽可能不要小于45。。2.6、所有滑轮的直径，不得小于钢绳直径的16倍。2.7、不论采用什么方法来安装起重机，起吊的动作应平稳和缓慢，当在起吊中途出现卡阻现象时，应赶快找出原因，并予以消除。不得盲目用强力拉引。2.8、起吊起重机时，应先把起重机吊到离地约100毫米左右高度，停放10～15分钟，以观察所有起升机构是否可靠。查实之后，再继续起吊。2.9在安装起重机的地点，应划出进行安装工作的区域，在安装工作进行时，除了指挥人员和安装人员外，其他人不准进入，以保证安装工作安全顺利进行。C起重机的试车起重机安装好后，在正式投入使用前，应先进行试车，试车应有专人负责进行。LD电动机单梁起重机的试车包括三个程序。只有在前一程序的试车检验合格后，反许进行下一程序的试车。试车前应作好检查工作，试车人员应检查所有机构的装配是否完整、正确、所有紧固件是否可靠，机构是否有冲足的润滑油（脂），以及桥架各构件是否有因为安装不慎所造成的变形等等。1、...
