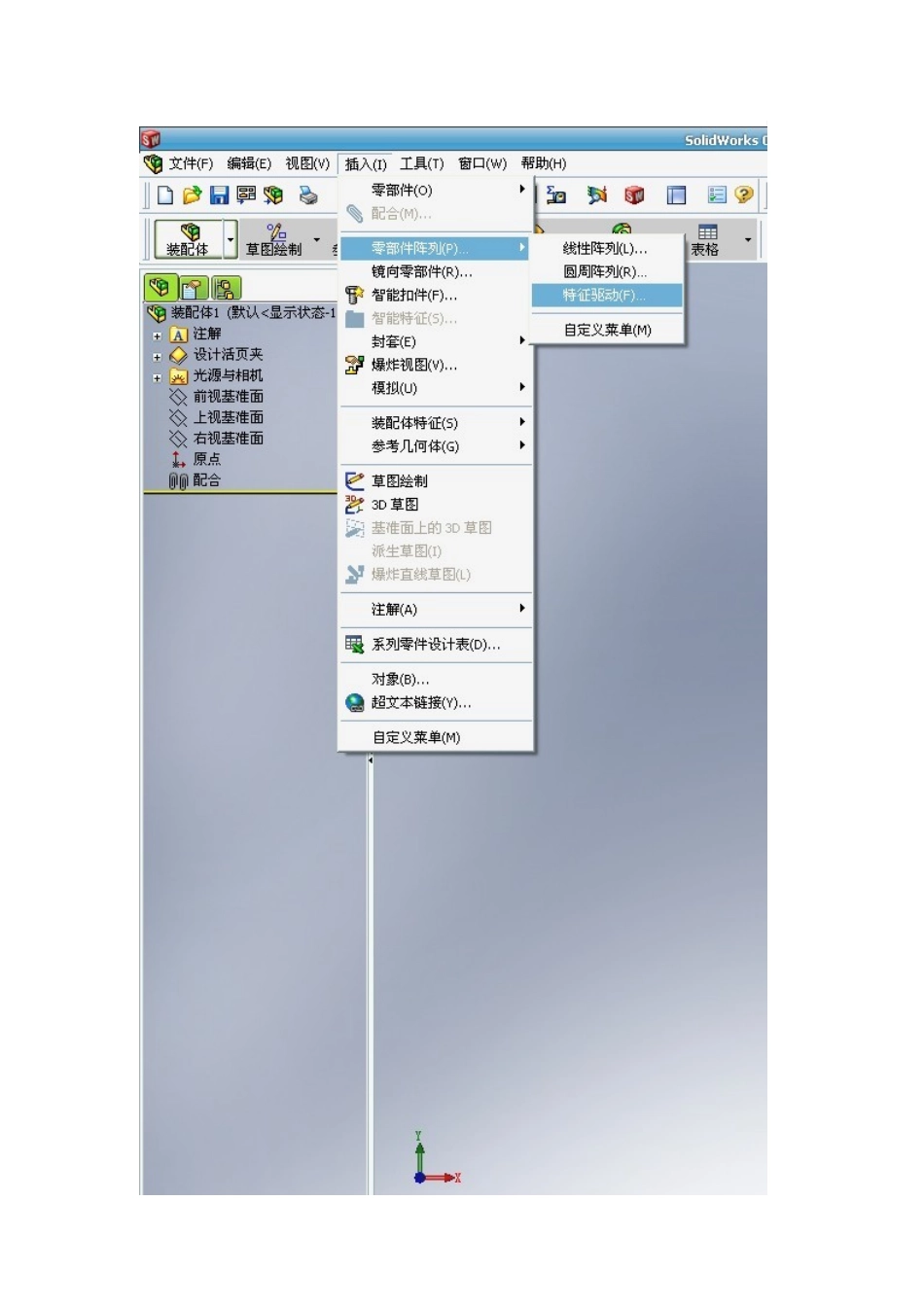

solidworks装配体中零部件阵列—特征驱动（如何使用）图片：天天晒太阳顶端Posted:2010-03-3116:34|[楼主]w_hs级别:工程师精华:0发帖:818威望:8点金钱:2686机械币贡献值:0点注册时间:2006-04-14最后登录:2013-02-08小中大引用推荐编辑只看复制在装配体中如果某零件的一个特征是用孔特征或阵列特征完成的，我们就可以将另一个零件按孔特征或阵列特征的位置进行阵列装配，这就是“特征阵列”。下面动画中零件1的若干孔位是由孔特征定义的，零件2的装配配合关系是与孔的同心配合和与零件1上平面的重合配合。特征配合的选项分别是阵列对象是零件2驱动特征是零件1的孔特征如果有些阵列位置不相合可以选取源位置来调整如果需要去掉几个派生零件可以跳过几个实例进行特征配合后零件2的派生零件正确地落在零件1的各个孔位置上。顶端Posted:2010-03-3119:31|1楼634363900级别:学徒工精华:0发帖:98威望:1点金钱:10机械币贡献值:0点注册时间:2008-11-09最后登录:2013-01-06小中大引用推荐编辑只看复制谢谢！以前都没用过！现在会了！天天晒太阳顶端Posted:2010-04-0113:20|2楼rsing级别:技工精华:0发帖:138威望:1点金钱:19机械币贡献值:0点注册时间:2008-07-07最后登录:2013-04-23小中大引用推荐编辑只看复制能不能做到跟零件的外表面！或者是装配体自定义的草图进行阵列？此问题一直十分困扰我！顶端Posted:2010-09-1511:14|3楼libinrfv小中大引用推荐编辑只看复制我现在的问题就是我要他按草图不规则阵列可以吗？顶端Posted:2011-03-3008:03|4楼级别:学徒工精华:0发帖:67威望:2点金钱:23机械币贡献值:0点注册时间:2009-06-07最后登录:2013-03-18小中大引用推荐编辑只看复制Quote:引用第3楼rsing于2010-09-1511:14发表的:能不能做到跟零件的外表面！或者是装配体自定义的草图进行阵列？此问题一直十分困扰我！Quote:引用第4楼libinrfv于2011-03-3008:03发表的:我现在的问题就是我要他按草图不规则阵列可以吗？可以的，用特征阵列虚拟草图阵列w_hs级别:工程师精华:0发帖:818威望:8点金钱:2686机械币贡献值:0点注册时间:2006-04-14最后登录:2013-02-08
