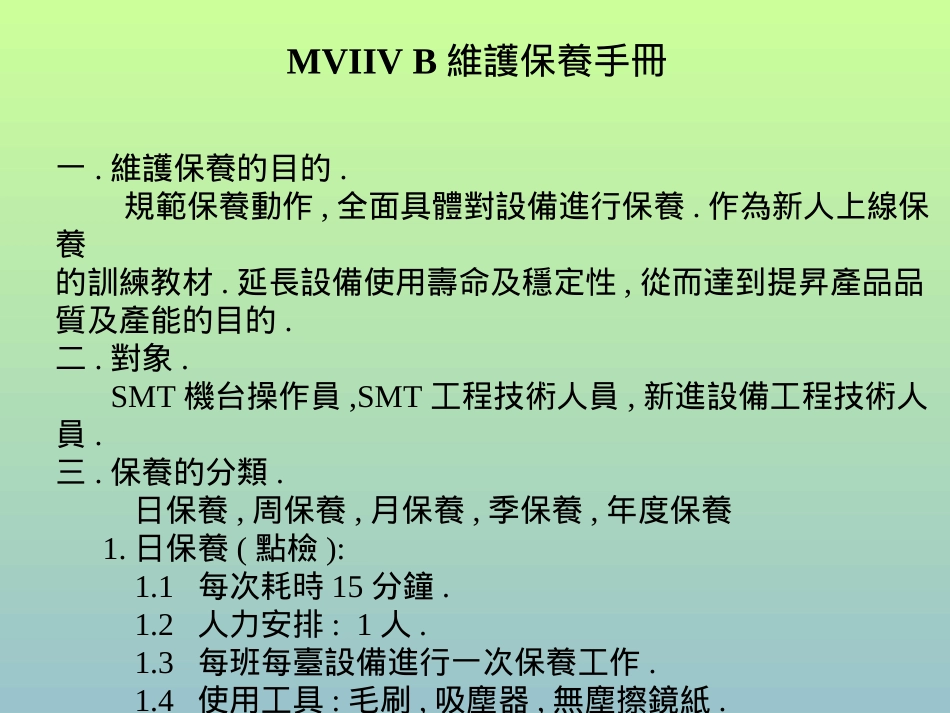

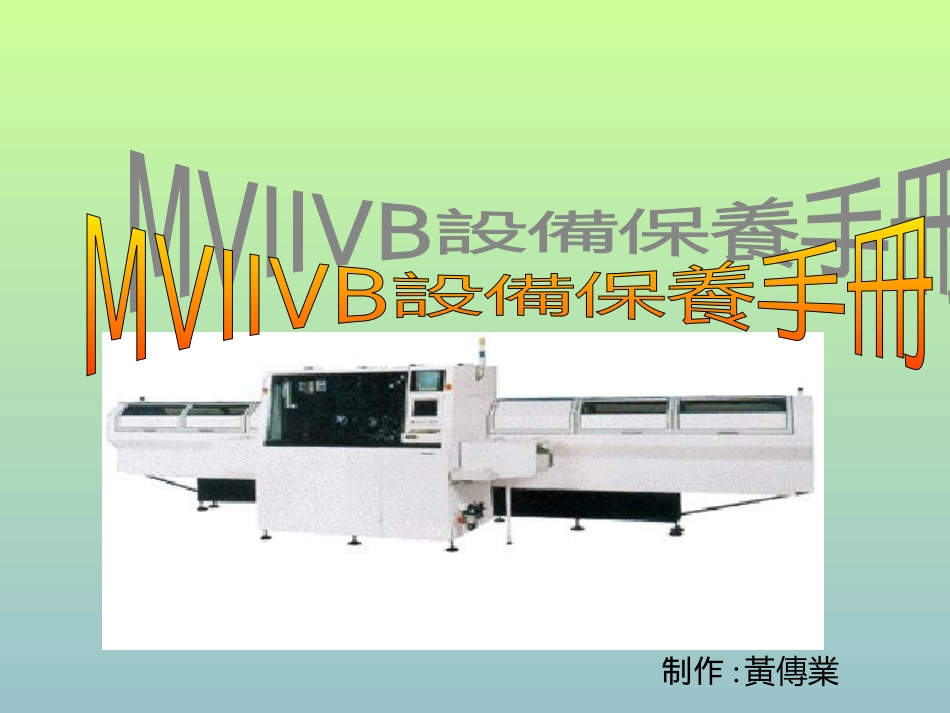

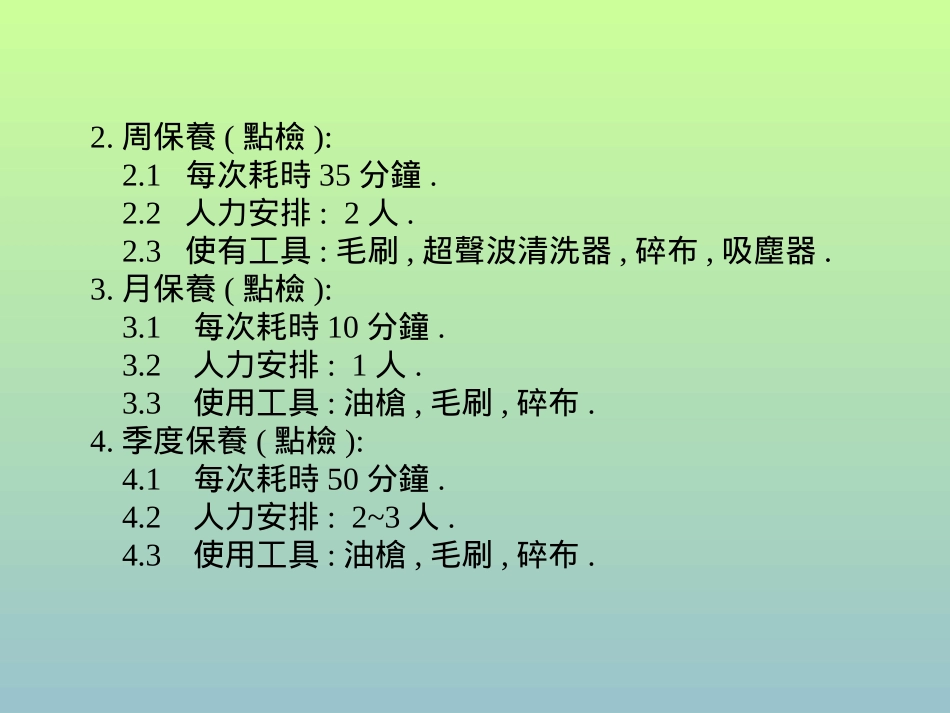

制作:黃傳業MVIIVB維護保養手冊一.維護保養的目的.規範保養動作,全面具體對設備進行保養.作為新人上線保養的訓練教材.延長設備使用壽命及穩定性,從而達到提昇產品品質及產能的目的.二.對象.SMT機台操作員,SMT工程技術人員,新進設備工程技術人員.三.保養的分類.日保養,周保養,月保養,季保養,年度保養1.日保養(點檢):1.1每次耗時15分鐘.1.2人力安排:1人.1.3每班每臺設備進行一次保養工作.1.4使用工具:毛刷,吸塵器,無塵擦鏡紙.2.周保養(點檢):2.1每次耗時35分鐘.2.2人力安排:2人.2.3使有工具:毛刷,超聲波清洗器,碎布,吸塵器.3.月保養(點檢):3.1每次耗時10分鐘.3.2人力安排:1人.3.3使用工具:油槍,毛刷,碎布.4.季度保養(點檢):4.1每次耗時50分鐘.4.2人力安排:2~3人.4.3使用工具:油槍,毛刷,碎布.四.保養前準備工作:1.油品認識:1.1軸及鏈條潤滑油品參考.品牌機油油脂PanasonicPanasertPanasertMPGreaseMPGreaseShellTonnaOilT68AlvaniaGrease2AlvaniaGrease2AlvaniaEPgreaseRoMobilVactraNo.2Mobilux2Mobilux2MobiluxEP0EssoFebisK68Beacon2Beacon2penn-ORedEP.orListan2orListan2GreaseorListanEpoKyodoMultempLRLMultempLRL适用滑動部件螺紋杆等鏈條等2油槍与設備油嘴的匹配表:No.油槍油嘴設備油嘴1N2型油嘴N2型NOZZLE2L型油嘴L型NOZZLE3P型油嘴P型NOZZLE4N1型油嘴N1型NOZZLE5J型油嘴J型NOZZLE6壓柄7H型油嘴H型NOZZLE8NL型油嘴NL型NOZZLE9U型油嘴U型NOZZLE10軟管油嘴三.保養內容介紹1.日常保養/點檢1機臺表面及內部吸塵器,碎布清除內部及表面灰塵,髒物1X,YTable吸塵器,毛刷清除table及軌道上异物及拋料1Supportpin檢查tablepin有無浮高及變形2Camera無塵擦鏡紙清潔表面灰塵及臟物,防止刮傷2Linesensor無塵擦鏡紙清潔表面灰塵及臟物,防止刮傷3料屑收集箱吸塵器清除內部料屑及灰塵4濾网吸塵器清除內部料屑及灰塵5拋料盒吸塵器或气槍取出拋料盒用吸塵器或气槍清理拋料6NOZZLE點檢NOZZLE臟污,破損,並測試中心7主氣壓點檢氣壓是否在0.49~0.6mpa范圍內8真空泵氣壓點檢真空氣壓是否>=80kpa9漏气及噪音檢查觀察日保養部位圖:2.周保養/點檢No.保養部位保養工具/油品方法1NOZZLE過濾棉超聲波清洗器清洗濾棉或更換2NOZZLE超聲波清洗器,細小銅絲,清潔NOZZLE气槍,NOZZLE潤滑油3真空泵過濾器吸塵器,螺絲刀清潔過濾器4Motor過濾器吸塵器,螺絲刀清潔過濾器灰塵5Z軸傳動部位吸塵器,碎布清潔油污,灰塵6裝配气壓點檢是否滿足6.7~10.7KPA吸料气壓點檢是否滿足10.7~1.47KPA拋料气壓點檢是否>=66.7KPA7廢料管點檢是否連接有松動及破損8軌道SENSOR清潔SENSOR表面油污及灰塵周保養部位圖:具體保養動作介紹:NOZZLE:ReflectorremovaljigNozzleNozzleremovaljigFilterSpringNozzleNozzleremovaljig講解動作:1.使用專用治具先拆下Head上反射板,然后拆下NOZZLE.2.把髒污的NOZZLE放入超聲波清洗器中清洗乾淨.不能清洗乾淨的需用細小的銅絲把堵塞部分清理乾淨.3.更換NOZZLE過濾芯.4.把NOZZLE易磨損部位涂抹上潤滑油.3.月保養/點檢序號部位項目保養工具/油品方法1HEADCamfollower毛刷,碎布用Mpgrease潤滑表面2LMguide油槍,MPgrease,碎布用油槍對油嘴加油3自動調寬單元LMguide油槍,MPgrease,碎布用油槍對油嘴加油4Screwshaft毛刷,碎布用MPgrease潤滑表面5機器上部單元Cylinder(front,rear)油槍,MPgrease,碎布用油槍對油嘴加油6真空泵過濾器Filter吸塵器,螺絲刀清潔過濾器吸料stopperCylinderStopper的保養:用無塵紙將Stopper上的異物或舊油擦乾淨,再用毛刷抹上一層MPGrease.Driver過濾器Driver過濾器的保養:用螺絲刀將保護蓋拆開,取出過濾器,用吸塵器吸乾淨或用氣槍吹乾淨.保護蓋螺絲頭部各Slider的保養講解:1.各部位如右圖所示.2.用無塵紙.干布或毛刷將附在Slider上的異物清理乾淨.3.用油槍往油嘴注油,將舊油擠出,再用干布或無塵紙清理乾淨.4.各油嘴均用HTYPE油嘴.毛刷油嘴(HType)旋轉1軸的保養講解:1.用無塵紙.干布或毛刷將Spring上的異物或舊油清理乾淨.2.用毛刷在Spring上涂上MPGREAS,要求均勻,不能過多.Spring旋轉2軸保養講解:1用干佈.無塵紙或毛刷將Spring上的舊油或異物清理乾淨.2.用毛刷在Spring上涂上一層MPGREAS...
