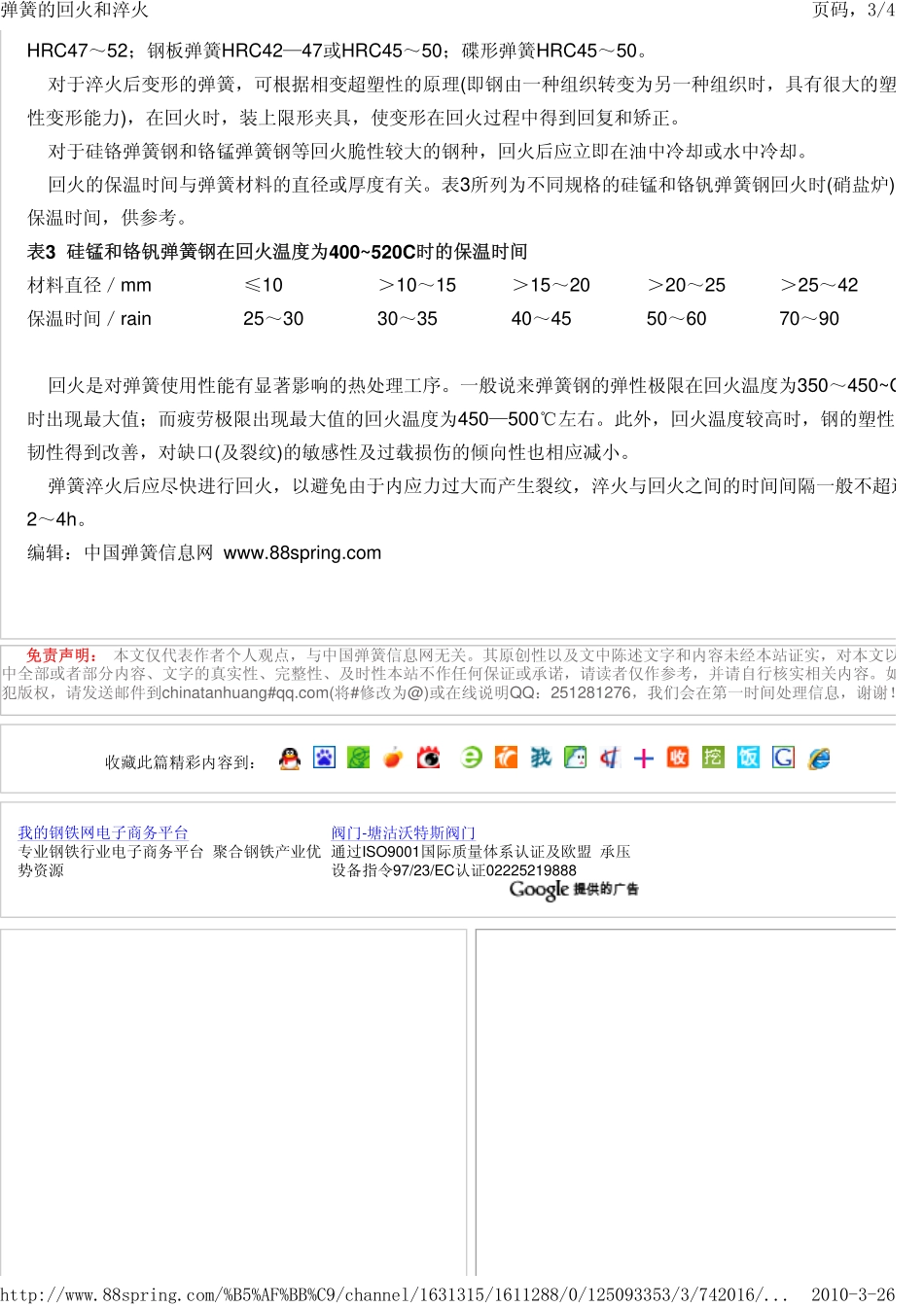

首页|供应信息|求购信息|企业库|资讯|展会|弹簧市场|技术中心|应用市场|行业标准|加盟代理|论坛|帮助中心图本站热门搜索词：压簧扭簧拉簧卡簧碟簧气弹簧螺旋弹簧弹簧厂弹簧机弹簧网弹簧钢现在位置：>>弹簧的回火和淬火页码，1/4弹簧的回火和淬火2010-3-26http://www.88spring.com/%B5%AF%BB%C9/channel/1631315/1611288/0/125093353/3/742016/...页码，2/4弹簧的回火和淬火2010-3-26http://www.88spring.com/%B5%AF%BB%C9/channel/1631315/1611288/0/125093353/3/742016/...HRC47～52；钢板弹簧HRC42—47或HRC45～50；碟形弹簧HRC45～50。对于淬火后变形的弹簧，可根据相变超塑性的原理(即钢由一种组织转变为另一种组织时，具有很大的塑性变形能力)，在回火时，装上限形夹具，使变形在回火过程中得到回复和矫正。对于硅铬弹簧钢和铬锰弹簧钢等回火脆性较大的钢种，回火后应立即在油中冷却或水中冷却。回火的保温时间与弹簧材料的直径或厚度有关。表3所列为不同规格的硅锰和铬钒弹簧钢回火时(硝盐炉)保温时间，供参考。表3硅锰和铬钒弹簧钢在回火温度为400~520C时的保温时间回火是对弹簧使用性能有显著影响的热处理工序。一般说来弹簧钢的弹性极限在回火温度为350～450~C时出现最大值；而疲劳极限出现最大值的回火温度为450—500℃左右。此外，回火温度较高时，钢的塑性韧性得到改善，对缺口(及裂纹)的敏感性及过载损伤的倾向性也相应减小。弹簧淬火后应尽快进行回火，以避免由于内应力过大而产生裂纹，淬火与回火之间的时间间隔一般不超过2～4h。编辑：中国弹簧信息网www.88spring.com材料直径／mm≤10＞10～15＞15～20＞20～25＞25～42保温时间／rain25～3030～3540～4550～6070～90免责声明：本文仅代表作者个人观点，与中国弹簧信息网无关。其原创性以及文中陈述文字和内容未经本站证实，对本文以中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。如犯版权，请发送邮件到chinatanhuang#qq.com(将#修改为@)或在线说明QQ：251281276，我们会在第一时间处理信息，谢谢！收藏此篇精彩内容到：我的钢铁网电子商务平台专业钢铁行业电子商务平台聚合钢铁产业优势资源阀门-塘沽沃特斯阀门通过ISO9001国际质量体系认证及欧盟承压设备指令97/23/EC认证02225219888页码，3/4弹簧的回火和淬火2010-3-26http://www.88spring.com/%B5%AF%BB%C9/channel/1631315/1611288/0/125093353/3/742016/...弹簧钢丝名称与牌号是怎么对应的？弹簧常识中...0224网友评论我要留言：称呼：游客匿名悄悄话(您还可以输入200个汉字。)联系方式：如：手机号码、电话、电子邮件等提交取消中国弹簧信息网|关于我们|服务条款|法律声明|人才招聘|广告服务|友情链接本站部分信息由企业自行提供，该企业负责信息内容的真实性、准确性和合法性,中国弹簧信息Copyright©2008-2009中国弹簧信息网粤ICP备09110312号电话:0755-27931880传真:0755-27931955在线QQ:251281276E-mail:chinatanhuang#88spring.com(将#改为@)邮箱登陆地址：深圳市宝安区西乡镇新安四路198号6楼本站技术支持:行业中国中搜在线量子恒道统计页码，4/4弹簧的回火和淬火2010-3-26http://www.88spring.com/%B5%AF%BB%C9/channel/1631315/1611288/0/125093353/3/742016/...
