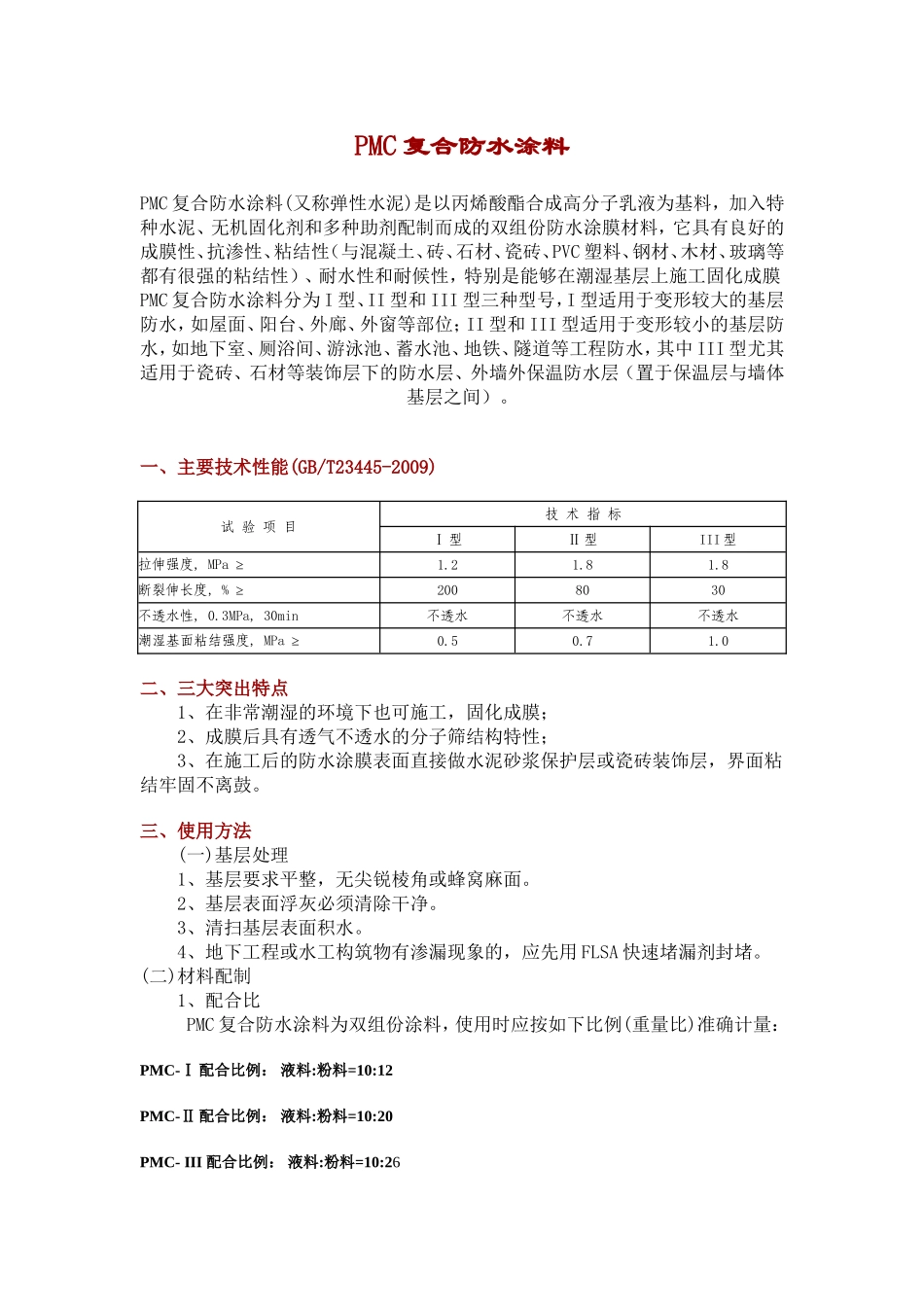

PMC复合防水涂料PMC复合防水涂料(又称弹性水泥)是以丙烯酸酯合成高分子乳液为基料，加入特种水泥、无机固化剂和多种助剂配制而成的双组份防水涂膜材料，它具有良好的成膜性、抗渗性、粘结性（与混凝土、砖、石材、瓷砖、PVC塑料、钢材、木材、玻璃等都有很强的粘结性）、耐水性和耐候性，特别是能够在潮湿基层上施工固化成膜PMC复合防水涂料分为I型、II型和III型三种型号，I型适用于变形较大的基层防水，如屋面、阳台、外廊、外窗等部位；II型和III型适用于变形较小的基层防水，如地下室、厕浴间、游泳池、蓄水池、地铁、隧道等工程防水，其中III型尤其适用于瓷砖、石材等装饰层下的防水层、外墙外保温防水层（置于保温层与墙体基层之间）。一、主要技术性能(GB/T23445-2009)试验项目技术指标Ⅰ型Ⅱ型III型拉伸强度,MPa≥1.21.81.8断裂伸长度,%≥2008030不透水性,0.3MPa,30min不透水不透水不透水潮湿基面粘结强度,MPa≥0.50.71.0二、三大突出特点1、在非常潮湿的环境下也可施工，固化成膜；2、成膜后具有透气不透水的分子筛结构特性；3、在施工后的防水涂膜表面直接做水泥砂浆保护层或瓷砖装饰层，界面粘结牢固不离鼓。三、使用方法(一)基层处理1、基层要求平整，无尖锐棱角或蜂窝麻面。2、基层表面浮灰必须清除干净。3、清扫基层表面积水。4、地下工程或水工构筑物有渗漏现象的，应先用FLSA快速堵漏剂封堵。(二)材料配制1、配合比PMC复合防水涂料为双组份涂料，使用时应按如下比例(重量比)准确计量：PMC-Ⅰ配合比例：液料:粉料=10:12PMC-Ⅱ配合比例：液料:粉料=10:20PMC-III配合比例：液料:粉料=10:262、搅拌要求搅拌时把粉料慢慢倒入液料中，充分搅拌不少于1O分钟，无粉料结团为止。用料量较少时可手工搅拌，用料量较大时建议使用带有搅拌叶片（可借用）的手电钻搅拌。搅拌时不得加水或混入上次搅拌的残液及其它杂质，配好的涂料一小时内必须用完。注：每次配料完毕，及时用清水清洗配料桶及搅拌叶片等器具和设备。(三)涂膜施工1、采用长板刷或滚筒涂刷。涂刷要横、竖交叉进行，达到平整均匀、厚度一致；2、第一层涂层表干后（即不粘手，常温约2～4小时），可进行第二层涂刷，以此类推，涂刷3～5遍，厚度可达到1.0～2.0mm，每平方米用料约为1.5～3.0kg。如有特殊要求的结构，可以根据用户要求增加厚度；注：一般情况下，墙面或地下防水可不加无纺布附加层。对于结构变形大的建筑物，平、立面交接处容易受温差、变形影响的节点处，应加无纺布(规格：45～60g／m2)附加层以提高抗拉性能，无纺布搭接要求1O0mm以上，涂刷第三遍的同时铺无纺布。3、PMC复合防水涂料施工温度为5℃～30℃，使用温度为-30℃～150℃。四、适用范围PMC-I适用于变形较大的基层防水，如屋面、阳台、外廊、外窗等部位；PMC-II和PMC-III适用于变形较小的基层防水，如地下室、厕浴间、游泳池、蓄水池、地铁、隧道等工程防水，其中PMC-III尤其适用于瓷砖、石材等装饰层下的防水层、外墙外保温防水层（置于保温层与墙体基层之间）。五、包装及储存PMC复合防水涂料的液料采用塑料桶包装，每桶净重25kg；粉料采用衬塑编织袋包装，每袋净重30kg\50kg\65kg。PMC复合防水涂料在干燥阴凉环境下密封储存，保质期6个月。严防受冻。六、工程实例北京金宝花园别墅地下室、中国建材院五色石PMC复合防水涂料宾馆厕浴间、八大处希望公园游泳池、北京海关办公楼、住宅楼屋面、北京信德园1#、2#塔楼楼层板等千余项工程防水。《地下工程防水技术规范》（GB50108-2008）总则经中华人民共和国住房和城乡建设部第172号公告批准，《地下工程防水技术规范》（GB50108-2008）为新的国家标准。该标准将于2009年4月1日起实施。其中，第3.1.4、3.2.1、3.2.2、4.1.22、4.1.26、(1.2)、5.1.3条（款）为强制性条文，必须严格执行。原《地下工程防水技术规范》（GB50108-2001）同时废止。新的《地下工程防水技术规范》（以下简称“新规范”）与原规范主要内容的差异为：1．提高了防水等级为二级的地下工程防水设防标准1.1除工业与民用建筑外，新规范大幅度地提高了其他地下工程防水设防的标准其湿渍面积由原规范规定不应大于总防水面积的6/1000提...
