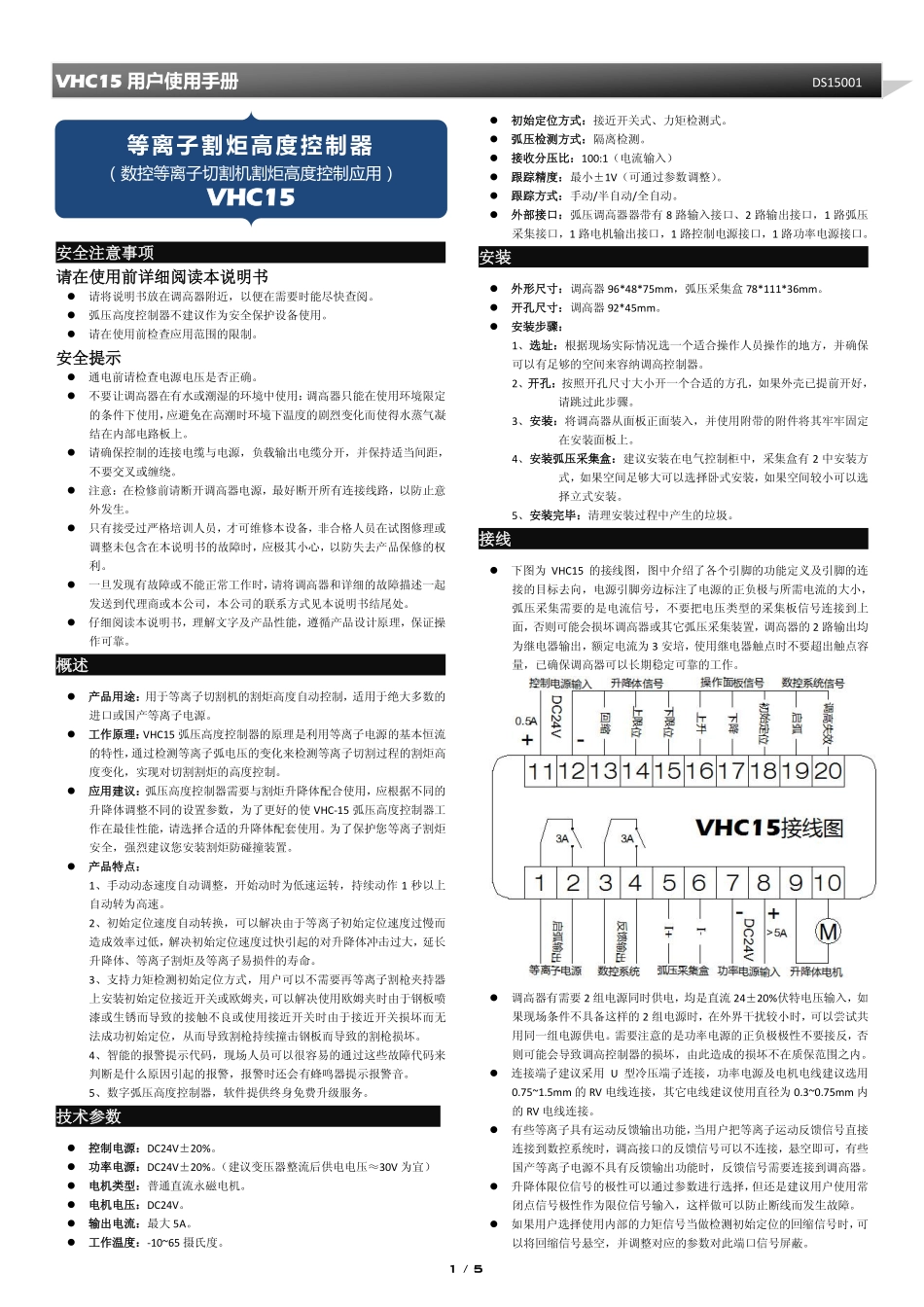

VHC15弧压调高安装使用手册_第1页
1/5

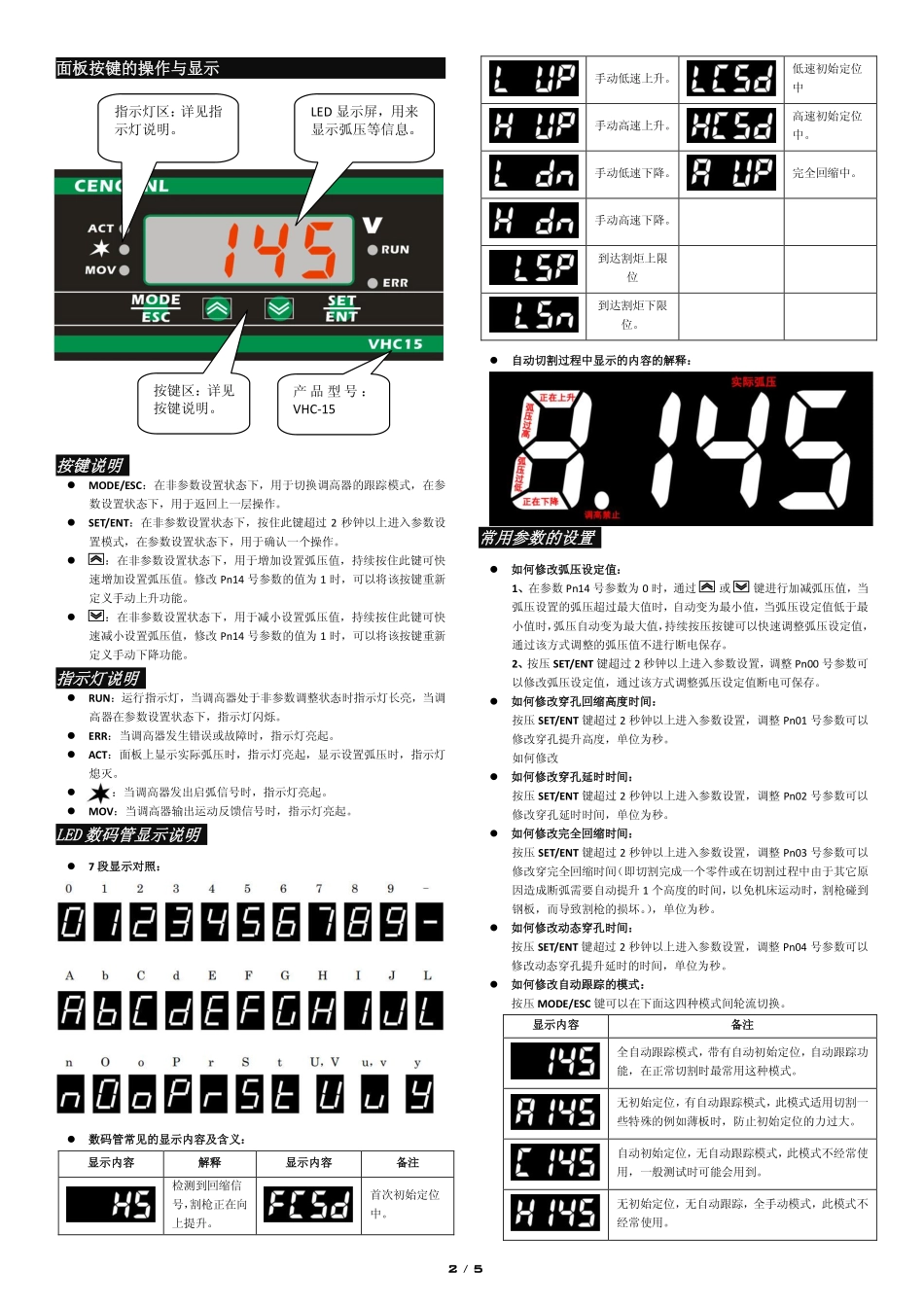

VHC15弧压调高安装使用手册_第2页
2/5

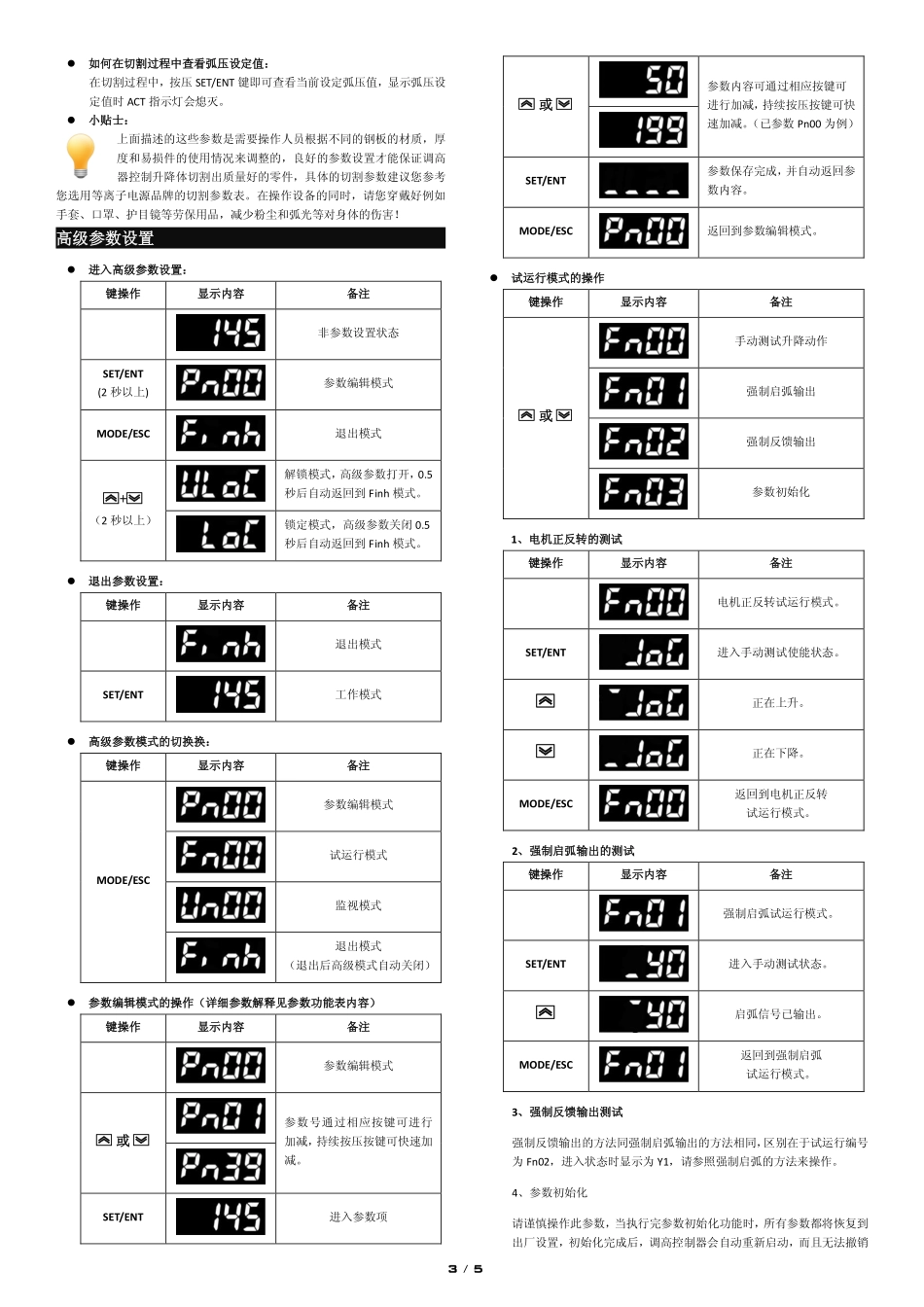

VHC15弧压调高安装使用手册_第3页
3/5
1/5VHC15用户使用手册安全注意事项请在使用前详细阅读本说明书请将说明书放在调高器附近,以便在需要时能尽快查阅。弧压高度控制器不建议作为安全保护设备使用。请在使用前检查应用范围的限制。安全提示通电前请检查电源电压是否正确。不要让调高器在有水或潮湿的环境中使用:调高器只能在使用环境限定的条件下使用,应避免在高潮时环境下温度的剧烈变化而使得水蒸气凝结在内部电路板上。请确保控制的连接电缆与电源,负载输出电缆分开,并保持适当间距,不要交叉或缠绕。注意:在检修前请断开调高器电源,最好断开所有连接线路,以防止意外发生。只有接受过严格培训人员,才可维修本设备,非合格人员在试图修理或调整未包含在本说明书的故障时,应极其小心,以防失去产品保修的权利。一旦发现有故障或不能正常工作时,请将调高器和详细的故障描述一起发送到代理商或本公司,本公司的联系方式见本说明书结尾处。仔细阅读本说明书,理解文字及产品性能,遵循产品设计原理,保证操作可靠。概述产品用途:用于等离子切割机的割炬高度自动控制,适用于绝大多数的进口或国产等离子电源。工作原理:VHC15弧压高度控制器的原理是利用等离子电源的基本恒流的特性,通过检测等离子弧电压的变化来检测等离子切割过程的割炬高度变化,实现对切割割炬的高度控制。应用建议:弧压高度控制器需要与割炬升降体配合使用,应根据不同的升降体调整不同的设置参数,为了更好的使VHC-15弧压高度控制器工作在最佳性能,请选择合适的升降体配套使用。为了保护您等离子割炬安全,强烈建议您安装割炬防碰撞装置。产品特点:1、手动动态速度自动调整,开始动时为低速运转,持续动作1秒以上自动转为高速。2、初始定位速度自动转换,可以解决由于等离子初始定位速度过慢而造成效率过低,解决初始定位速度过快引起的对升降体冲击过大,延长升降体、等离子割炬及等离子易损件的寿命。3、支持力矩检测初始定位方式,用户可以不需要再等离子割枪夹持器上安装初始定位接近开关或欧姆夹,可以解决使用欧姆夹时由于钢板喷漆或生锈而导致的接触不良或使用接近开关时由于接近开关损坏而无法成功初始定位,从而导致割枪持续撞击钢板而导致的割枪损坏。4、智能的报警提示代码,现场人员可以很容易的通过这些故障代码来判断是什么原因引起的报警,报警时还会有蜂鸣器提示报警音。5、数字弧压高度控制器,软件提供终身免费升级服务。技术参数控制电源:DC24V±20%。功率电源:DC24V±20%。(建议变压器整流后供电电压≈30V为宜)电机类型:普通直流永磁电机。电机电压:DC24V。输出电流:最大5A。工作温度:-10~65摄氏度。DS15001初始定位方式:接近开关式、力矩检测式。弧压检测方式:隔离检测。接收分压比:100:1(电流输入)跟踪精度:最小±1V(可通过参数调整)。跟踪方式:手动/半自动/全自动。外部接口:弧压调高器器带有8路输入接口、2路输出接口,1路弧压采集接口,1路电机输出接口,1路控制电源接口,1路功率电源接口。安装外形尺寸:调高器96*48*75mm,弧压采集盒78*111*36mm。开孔尺寸:调高器92*45mm。安装步骤:1、选址:根据现场实际情况选一个适合操作人员操作的地方,并确保可以有足够的空间来容纳调高控制器。2、开孔:按照开孔尺寸大小开一个合适的方孔,如果外壳已提前开好,请跳过此步骤。3、安装:将调高器从面板正面装入,并使用附带的附件将其牢牢固定在安装面板上。4、安装弧压采集盒:建议安装在电气控制柜中,采集盒有2中安装方式,如果空间足够大可以选择卧式安装,如果空间较小可以选择立式安装。5、安装完毕:清理安装过程中产生的垃圾。接线下图为VHC15的接线图,图中介绍了各个引脚的功能定义及引脚的连接的目标去向,电源引脚旁边标注了电源的正负极与所需电流的大小,弧压采集需要的是电流信号,不要把电压类型的采集板信号连接到上面,否则可能会损坏调高器或其它弧压采集装置,调高器的2路输出均为继电器输出,额定电流为3安培,使用继电器触点时不要超出触点容量,已确保调高器可以长期稳定可靠的工作。调高器有需要2...
