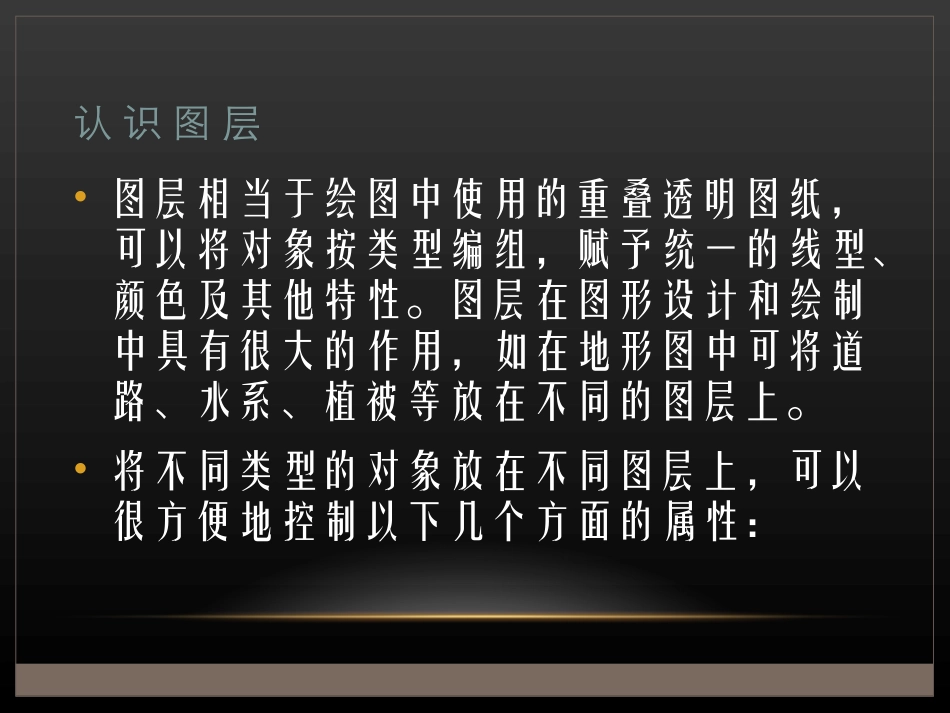

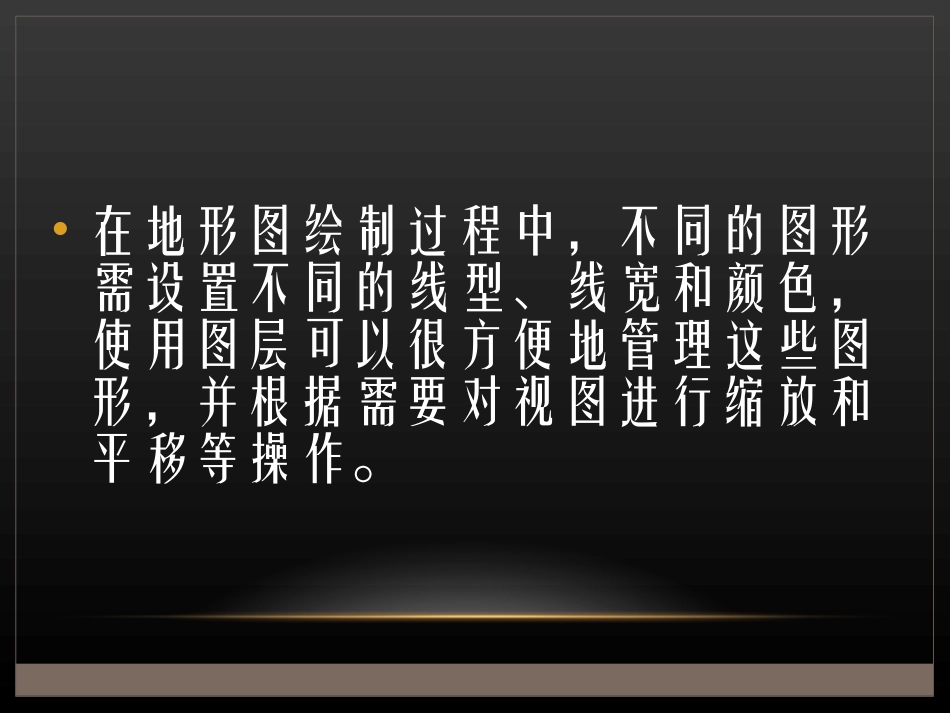

三、图层与视图管理•认识图层•创建并设置图层•管理图层•管理视图•在地形图绘制过程中，不同的图形需设置不同的线型、线宽和颜色，使用图层可以很方便地管理这些图形，并根据需要对视图进行缩放和平移等操作。认识图层•图层相当于绘图中使用的重叠透明图纸，可以将对象按类型编组，赋予统一的线型、颜色及其他特性。图层在图形设计和绘制中具有很大的作用，如在地形图中可将道路、水系、植被等放在不同的图层上。•将不同类型的对象放在不同图层上，可以很方便地控制以下几个方面的属性：认识图层•图层上的对象是否在任何视口中都可见。•是否打印对象以及如何打印对象。•为图层上的对象设置何种颜色、线型和线宽。•图层上的对象是否可以修改。•在绘制图形的过程中，AutoCAD总存在一个当前图层，默认状态下当前图层是0图层。通过图层管理器可以切换当前图层，当前绘制的图形对象在未指定图层的情况下都存放在当前图层中。创建并设置图层•每个新图自动创建名为“0”的图层。•除了默认的0图层外，其他图层都需要在绘图中创建，默认情况下，新建的图层将继承上一图层的特性。AutoCAD的图层特性包括图层的开、冻结、锁定、颜色、线型、线宽等，创建新图层后可以重新设置新图层的各种特性。创建并设置图层•创建新图层•设置图层颜色•设置图层线型•设置图层线宽•应用举例——设置常用机械制图图层创建新图层•图层的新建和设置都需在“图层特性管理器”中进行，打开“图层特性管理器”的调用方法有如下几种：•执行上述任意一个命令后，将打开“图层特性管理器”对话框。选择“格式/图层”命令。单击“图层”工具栏上的按钮。在命令行中输入LAYER（LA）命令。“图层特性管理器”对话框“图层特性管理器”对话框设置图层颜色•新建图层后，在该图层上绘制的图形对象的颜色都默认为图层的颜色。设置图层线型•除了固有的连续性实线（Continuous）以外，AutoCAD还提供了一些特殊线型。在地形图绘制的实际应用中需将图形分类设置为不同的线型，以区分对象类型。•围墙、栅栏、小路等设置图层线宽•在地形图绘制过程中，同样的线状地物，根据输出比例尺的不同，就要用不同宽度的线型来表示，可以通过设置线宽来完成。•根据比例尺，确定线宽。管理图层•图层的管理包括设置当前图层、控制图层状态等。当图形较复杂时，通过图层管理可以获得更清晰的图形结构。•设置与切换当前图层•删除图层•控制图层状态•保存图层特性•应用举例——设置图层特性并输出文件设置与切换当前图层•在当前图层上绘制的图形对象，将默认继承当前图层的属性。当前图层的状态信息显示在“对象特性”工具栏中，可通过以下两种方法来设置当前图层：在“图层特性管理器”对话框中选择需置为当前层的图层，单击按钮。在“图层”工具栏的“图层”下拉列表中选择需置为当前层的图层。删除图层•不需要某个图层时，可以将其删除。•删除图层时，只有该图层没有任何实体，方能删除。想要删除一个图层，必须先删除该图层上的所有实体。控制图层状态•在AutoCAD中，图层状态主要包括“开/关”、“冻结/解冻”、“锁定/解锁”等3个属性。•图层的“开/关”•图层的“冻结/解冻”•图层的“锁定/解锁”图层状态图层状态开/关冻结/解冻锁定/解锁图层的“开/关”•图层状态设置为“开”，表示该图层可见，否则不可见且不可打印。•切换图层“开/关”有如下3种调用方法：单击“图层特性管理器”中图层名称后的/图标。在命令行LAYER下选择“开（On）/关（OFF）”选项。在图层下拉列表中选择相应图层后单击/图标。图层的“冻结/解冻”•图层状态设置为“冻结”时，表示选定的图层不可见，不能重生成，且不可打印。•切换图层“冻结/解冻”有如下3种调用方法：单击“图层特性管理器”中相应图层名称后的/图标。在命令行LAYER命令下选择“冻结（F）/解冻（T）”选项。在图层下拉列表中选择相应图层后单击/图标。图层的“锁定/解锁”•锁定图层，可以防止错误的操作编辑这些图层上的对象。•切换图层“锁定/解锁”有如下3种调用方法：单击“图层特性管理器”中相应图层名称后的/图标。在命令...
