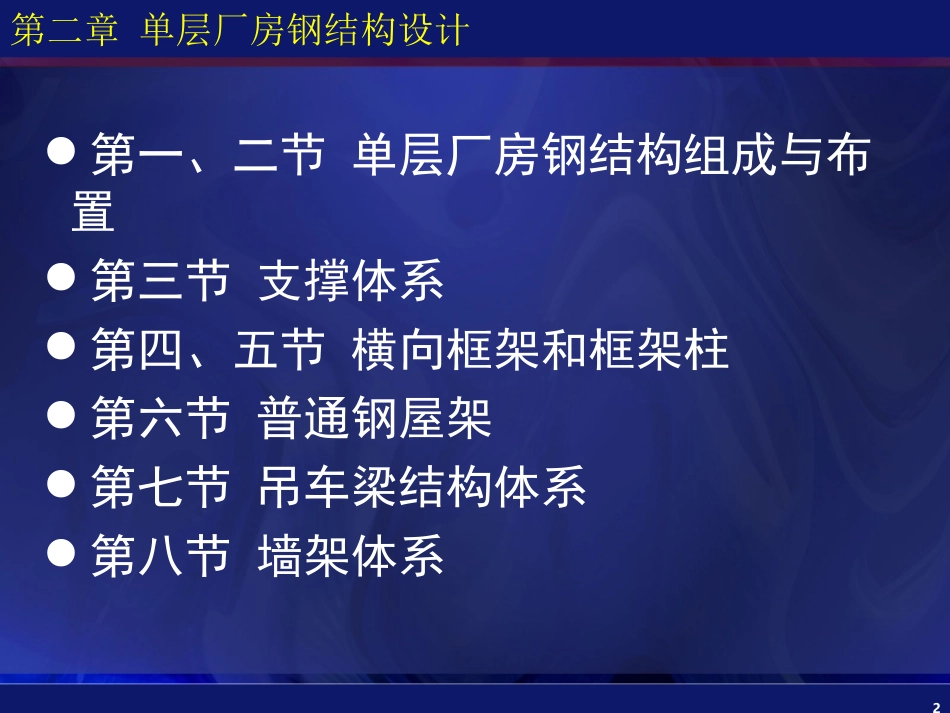

1第二章单层厂房钢结构设计2第二章单层厂房钢结构设计•第一、二节单层厂房钢结构组成与布置•第三节支撑体系•第四、五节横向框架和框架柱•第六节普通钢屋架•第七节吊车梁结构体系•第八节墙架体系3第一节单层厂房钢结构组成4第一节单层厂房钢结构组成5第一节单层厂房钢结构体系1.1、结构组成•钢结构厂房的特点：承载能力大，整体刚度大，稳定性好，抗震性能好，耐热（但不耐火），制做安装运输方便，因此在重型厂房及大型厂房中应用很普遍。•需要抵抗屋面、墙面、吊车设备等各种竖向及水平荷载的作用。•组成：天窗架、屋架、托梁、柱、吊车梁、制动梁（桁架）、各种支撑以及墙架等构件。6第一节单层厂房钢结构体系1.1、结构组成•柱＋屋架→平面结构•吊车梁→连接两个平面结构•支撑体系→屋盖支撑、柱间支撑•屋盖→屋架、支撑、檩条、天窗7第一节单层厂房钢结构体系1.1、结构组成•横向平面框架→柱＋横梁（屋架）•承受横向水平荷载、竖向荷载→基础•纵向平面框架→柱＋吊车梁＋柱间支撑•保证纵向刚度，承受纵向水平荷载→基础•屋盖系统→屋架、支撑、檩条、天窗•吊车梁、制动梁•承受吊车梁的竖向荷载及水平荷载•支撑→屋盖支撑、柱间支撑•将单独平面框架连成空间体系，保证其刚度•墙架→承受墙体的重量和风力8第一节单层厂房钢结构体系二、单层厂房钢结构的布置2.1、柱网2.2、变形缝－温度缝2.3、横向框架2.4、屋盖结构布置9第一节单层厂房钢结构体系2.1、柱网——主要取决于工艺要求•柱网→横向框架＋纵向框架•柱网的布置需要从以下几个方法考虑：（1）从工艺要求方面：•柱的位置应与车间设备、机械及起重运输设备等相协调；•柱下基础应与地下设备（基础设备）相配合；•还需适应生产过程中的可能变动；10第一节单层厂房钢结构体系2.1、柱网（2）从结构要求方面：•柱列的柱间距均为相等的布置方式•柱子设在同一轴线上，形成框架，保证横向刚度；•同时，构件重复性大，易于构件最大限度的定型化和标准化•柱列的柱间距不相等的情况•柱子尽量在同一轴线上，形成框架11第一节单层厂房钢结构体系2.1、柱网12第一节单层厂房钢结构体系2.1、柱网（3）从经济要求方面：•增大柱距，吊车梁跨度增大，需增设托架，费钢，但柱基础减少，所以应通过比较确定；•统一化、标准化：跨度以3m为模数，柱距以6m为模数13第一节单层厂房钢结构体系2.2、温度缝•温度变化时厂房将产生温度变形及温度应力•按规范要求横向、纵向均应设置温度缝•可以设单柱，也可以设双柱来实现温度缝构造14第一节单层厂房钢结构体系2.2、温度缝•温度缝设置范围•温度缝一般从基础顶面或地面开始•缝宽净距≥30～60mm15第一节单层厂房钢结构体系2.3、横向框架•厂房结构的基本承重结构•按跨度：单跨、双跨和多跨•按静力图分为：•梁柱铰接•不能抵抗弯矩•梁柱刚接•能够抵抗弯矩•框架柱柱脚一般刚性固定于基础上16第一节单层厂房钢结构体系2.3、横向框架•梁柱铰接与刚接梁柱刚接梁柱铰接17第一节单层厂房钢结构体系2.3、横向框架•梁柱铰接•对基础沉降有较强的适应性•安装方便、计算简单、受力明确•缺点：下段柱弯矩较大，横向刚度差•目前应用广泛18第一节单层厂房钢结构体系2.3、横向框架•梁柱刚接•适应于基础沉降小的厂房结构•减少下段柱的弯矩，提高横向刚度•下段柱截面可以减小，增加使用面积•安装不便、计算受力复杂•用于横向刚度较大、单跨重型厂房19第一节单层厂房钢结构体系2.3、横向框架•以下几种情况应采用梁柱刚接（1）设有硬钩吊车的厂房；（2）设有两层吊车的厂房；（3）设有软钩重级吊车；（4）高跨比H/L≥1.5，且跨度L≥24m20第一节单层厂房钢结构体系2.4、屋盖结构布置•可分为：无檩体系和有檩体系（1）无檩体系•直接铺设大型钢筋混凝土屋面板•有6m、12m两种；•其优点是横向刚度大，整体性好，构造简单，施工快；•但自重大，抗震性能不如有檩体系•多用于对刚度要求较高的中型以上厂房21第一节单层厂房钢结构体系2.4、屋盖结构布置（2）有檩体系•设置檩条，上铺石棉瓦或压型钢板•重量轻，用料省，便于运输、安装；•但构件数量多，型号多，构造复...
