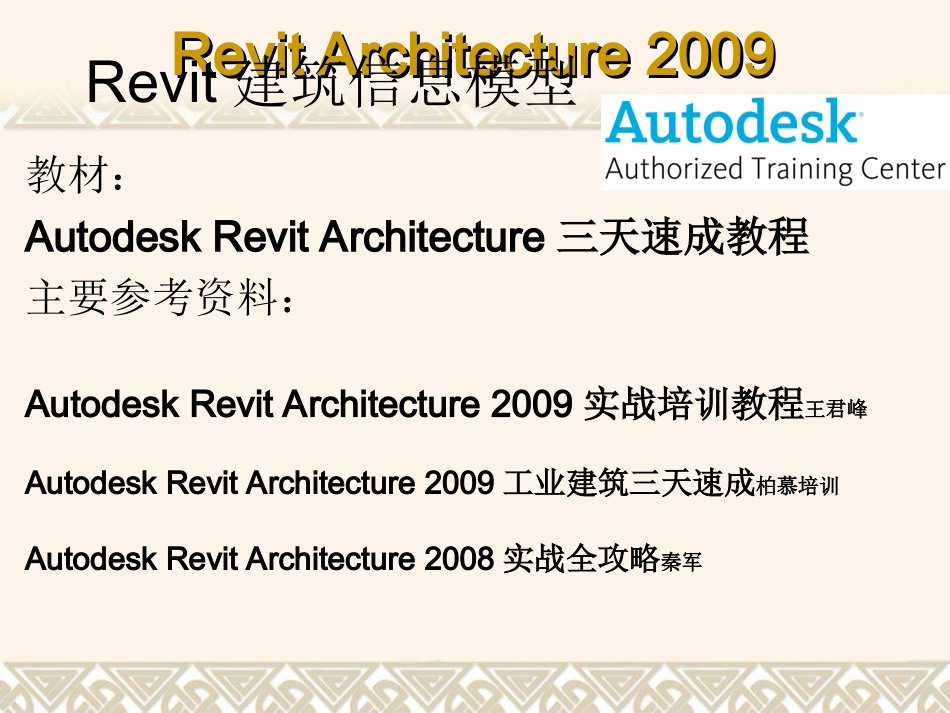

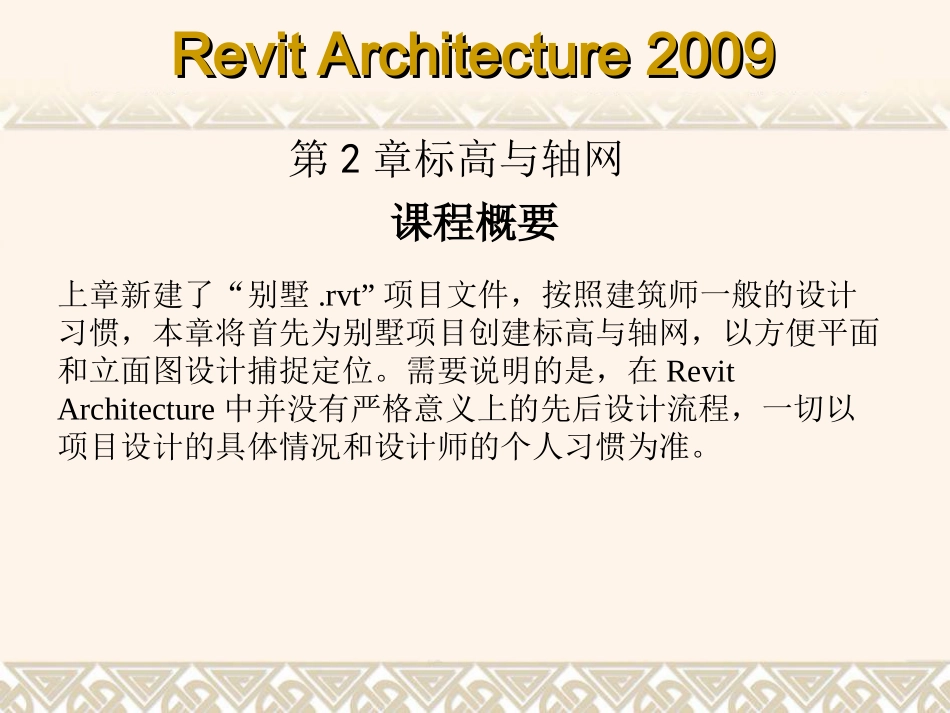

Revit建筑信息模型主讲：刘援朝美国Autodesk公司认证教员手机：13075336605单位：计算机学院学生公用信箱：Sdjzucad@163.com密码：autocad123Sdjzurevit@163.com密码：revit123公用信箱是用来向同学们发放资料的，请勿改动密码。使用方法：登陆信箱后，可将有用的信转发给自己后，打开自己的信箱再下载附件。RevitArchitecture2009RevitArchitecture2009Revit建筑信息模型教材：AutodeskRevitArchitecture三天速成教程主要参考资料：AutodeskRevitArchitecture2009实战培训教程王君峰AutodeskRevitArchitecture2009工业建筑三天速成柏慕培训AutodeskRevitArchitecture2008实战全攻略秦军RevitArchitecture2009RevitArchitecture2009第2章标高与轴网上章新建了“别墅.rvt”项目文件，按照建筑师一般的设计习惯，本章将首先为别墅项目创建标高与轴网，以方便平面和立面图设计捕捉定位。需要说明的是，在RevitArchitecture中并没有严格意义上的先后设计流程，一切以项目设计的具体情况和设计师的个人习惯为准。课程概要RevitArchitecture2009RevitArchitecture2009课程目标通过本章的学习，您将掌握：创建与编辑标高的方法创建与编辑轴网的方法在RevitArchitecture中，标高和轴网是建筑构件在立剖面和平面视图中定位的重要依据，二者存在密切关系。建议：先创建标高，再创建轴网。这样在立面视图中轴线的顶部端点将自动位于最上面一层标高线之上，轴线与所有标高线相交，所有楼层平面视图中会自动显示轴网。RevitArchitecture2009RevitArchitecture2009课程目标【注意】先创建标高，后创建轴网：这点对体育场等具有放射形轴网的建筑尤其重要。因为在四个正立面上只能看到部分轴线，无法将所有轴线的标头调整到到最上面的标高之上，所以后创建的平面视图中将不能显示所有轴线。RevitArchitecture2009RevitArchitecture20092.1标高2.1.1创建标高在RevitArchitecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。打开光盘中“\练习文件\第2章\别墅_01.rvt”文件，开始项目设计。在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”进入南立面视图，如图所示。【注意】系统默认设置了两个标高--1F和2F。随后我们将创建所需的其他标高。只有使用标高命令添加标高时，AutodeskRevit才会自动为每个新标高创建楼层平面图和相关天花板平面图。RevitArchitecture2009RevitArchitecture20092.1标高2.1.1创建标高单击选择“2F”标高，这时在1F与2F之间会显示一条蓝色临时尺寸标注，同时标高标头名称及标高值也都变成蓝色显示（蓝色显示的文字、标注等单击即可编辑修改）。在蓝色临时尺寸标注值上单击激活文本框，输入新的层高值为3300后按“Enter”键确认，将一层与二层之间的层高修改为3.3米，如图所示。单击设计栏“基本”-“标高”命令，移动光标到视图中“2F”左侧标头上方，当出现绿色标头对齐虚线时，单击鼠标左键捕捉标高起点。RevitArchitecture2009RevitArchitecture20092.1标高2.1.1创建标高从左向右移动光标到“2F”右侧标头上方，当出现绿色标头对齐虚线时，再次单击鼠标左键捕捉标高终点，创建标高“3F”，如图所示。绘制标高期间不必考虑标高尺寸，绘制完成后可用与“2F”相同的方法调整其间隔，使间距为3000毫米。【注意】要调整哪一个标高的尺寸，就应单击激活该标高然后再进行修改，否则会误将其它标高的尺寸修改。RevitArchitecture2009RevitArchitecture20092.1标高2.1.1创建标高下面利用工具栏“复制”命令，创建地坪标高和-1F。选择标高“2F”，工具栏单击“复制”命令，选项栏勾选多重复制选项“多个”。移动光标在标高“2F”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图所示。继续向下移动光标，分别输入间距值2850、200后按“Enter”键确认后复制另外2根新的标高。注意此时标高标头名称没有续接前面的“3F”排列。RevitArchitecture2009RevitArchitecture20092.1标高2.1.1创建标高分别选择新复制的3根标高...
