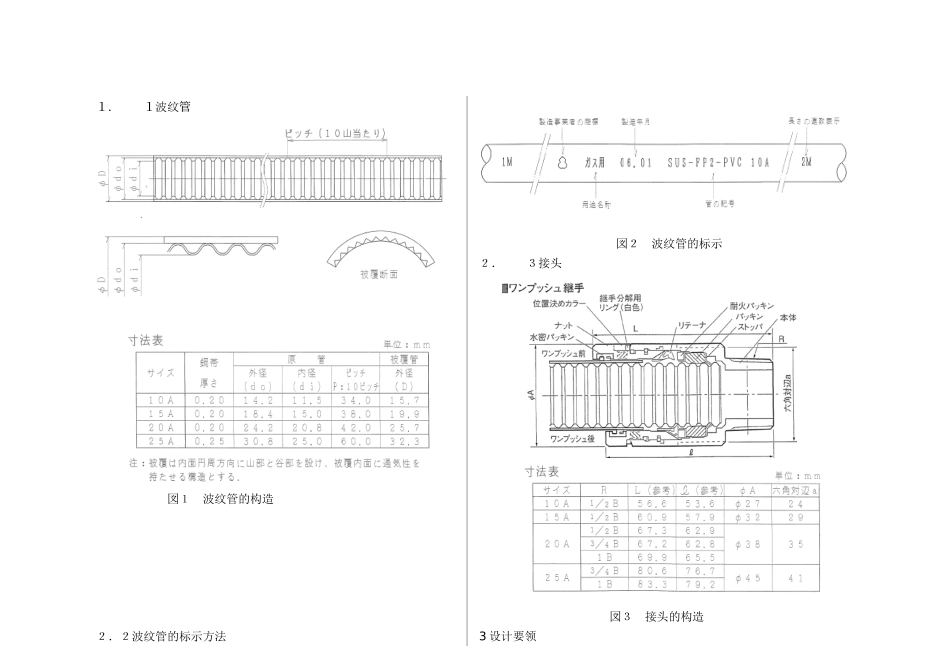

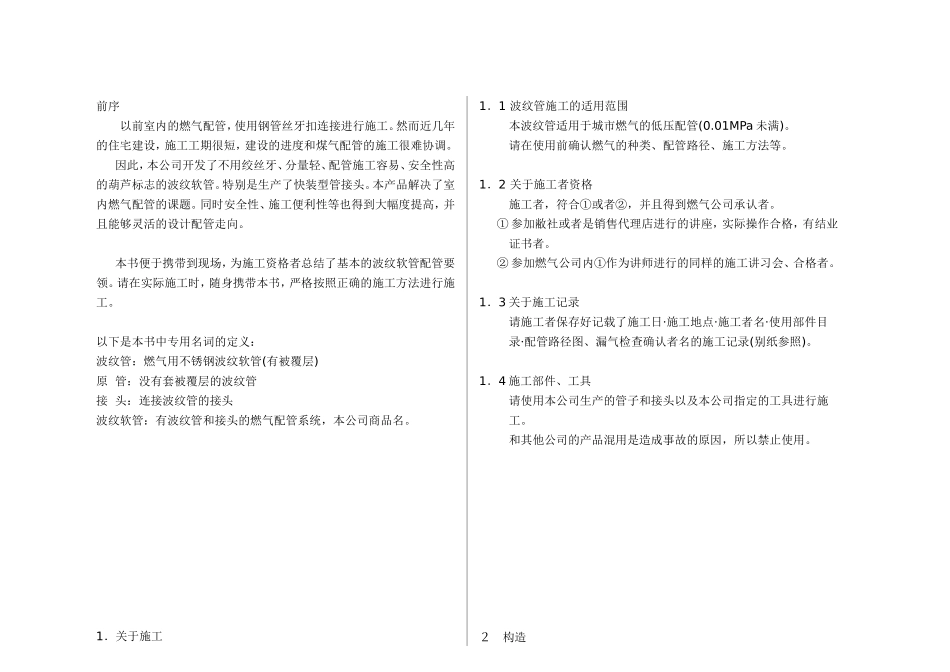

前序以前室内的燃气配管，使用钢管丝牙扣连接进行施工。然而近几年的住宅建设，施工工期很短，建设的进度和煤气配管的施工很难协调。因此，本公司开发了不用绞丝牙、分量轻、配管施工容易、安全性高的葫芦标志的波纹软管。特别是生产了快装型管接头。本产品解决了室内燃气配管的课题。同时安全性、施工便利性等也得到大幅度提高，并且能够灵活的设计配管走向。本书便于携带到现场，为施工资格者总结了基本的波纹软管配管要领。请在实际施工时，随身携带本书，严格按照正确的施工方法进行施工。以下是本书中专用名词的定义：波纹管：燃气用不锈钢波纹软管(有被覆层)原管：没有套被覆层的波纹管接头：连接波纹管的接头波纹软管：有波纹管和接头的燃气配管系统，本公司商品名。1．关于施工1．1波纹管施工的适用范围本波纹管适用于城市燃气的低压配管(0.01MPa未满)。请在使用前确认燃气的种类、配管路径、施工方法等。1．2关于施工者资格施工者，符合①或者②，并且得到燃气公司承认者。①参加敝社或者是销售代理店进行的讲座，实际操作合格，有结业证书者。②参加燃气公司内①作为讲师进行的同样的施工讲习会、合格者。1．3关于施工记录请施工者保存好记载了施工日·施工地点·施工者名·使用部件目录·配管路径图、漏气检查确认者名的施工记录(别纸参照)。1．4施工部件、工具请使用本公司生产的管子和接头以及本公司指定的工具进行施工。和其他公司的产品混用是造成事故的原因，所以禁止使用。２构造１．１波纹管図１波纹管的构造２．２波纹管的标示方法図２波纹管的标示２．３接头図３接头的构造3设计要领波纹管配管的设计，考虑到安全性，耐久性及建筑施工方法，和建筑设备的匹配性，注重效率性的配管。3.1配管方式例示①燃气表安装在室内的例示図４燃气表安装在室内时的例子②燃气表安装在室外的例示図５燃气表安装在室外时的例示3．2配管途径配管用软管请在到各燃气栓的低压(0.01MPa未满)配管中使用。这个配管途径选择顺着建筑施工的配管延长为最短路径。在选定途径时，注意以下事项的同时请依据城市燃气的设计规范(GB)。(1)波纹管请在到阀门(末端燃气栓)为止的低压部使用。(2)配管请利用天花板内部等的空间内使用。(3)配管时要避开可能使管子造成损伤的路径。(4)暗埋在土中以及暗埋在混凝土中的配管请使用套管进行双重配管。另外，如果暗埋部份有可能被打钉造成损伤的话，请使用防护钢板等。(图5※10)(5)贯穿有间隙的壁墙时，请安装金属制或非金属制衬托。(图4※9)(6)贯穿外壁时，请不要损伤波纹管的被覆层，从贯通孔中直接配管，然后在贯通孔中填充灰泥。(图4※4)３．３波纹管口径的选定波纹管口径的选定以及波纹管压力损失图为基础在允许压力损失内选择口径，下面是选择口径例子。由于煤气公司不同也会有独自的口径选定方式，关于配管设计，请按煤气公司的指示操作。＜参考：口径选定的例子＞Ⅰ．波纹管口径的选定（1）从燃气消费量算出燃气流量。Ｑgas＝（ｑ×3600）÷（Ｉ×1000）或者Ｑgas＝（ｑ’×3600）÷（Ｉ’×1000）Ｑgas：燃气流量（m3/ｈ）ｑ：燃气机器的燃气消費量（kW）、ｑ’：（kcal/ｈ）Ｉ：燃气的发热量（MJ/ｍ3）、Ｉ’：（kcal/ｍ3）（2）从波纹管的压力损失图得出压力损失，在允许压力损失范围内决定配管部的口径。波纹管1m的压力损失如图6所示。图6的压力损失是空气流通的情况、包括弯曲的部分（波纹管2m有一处弯曲，弯曲半径50mmQair＝√S×QgasQair：空气流量（ｍ3/ｈ）Qgas：设计燃气流量（ｍ3/ｈ）S：燃气比重（空气＝１）（3）計算例・发热量46.1（MJ/ｍ3）、比重0.655天然气・波纹管的长度12ｍ・最大燃气消费量21.8kW的燃气机器・允许的压力损失是0.07kPａ（70Pａ）・燃气流量的算出Ｑgas＝（21.8×3600）÷（46.1×1000）＝1.70（m3/ｈ）・燃气流量到空气流量的换算Ｑair＝√(0.655)×1.70＝1.38（m3/ｈ）・根据施工1m相当的允许压力损失Δｈ是Δｈ＝70÷12＝5.8（Pa/ｍ）・由图6得出的1.38（m3/ｈ）空气流量的1m的允许压力损失。Δｈ是口径15A时约16.4（Pａ/ｍ）、口径20A时约2.7（Pａ/ｍ）。・所以15A时超过允许压力损失，20A是在允许范围内，...
