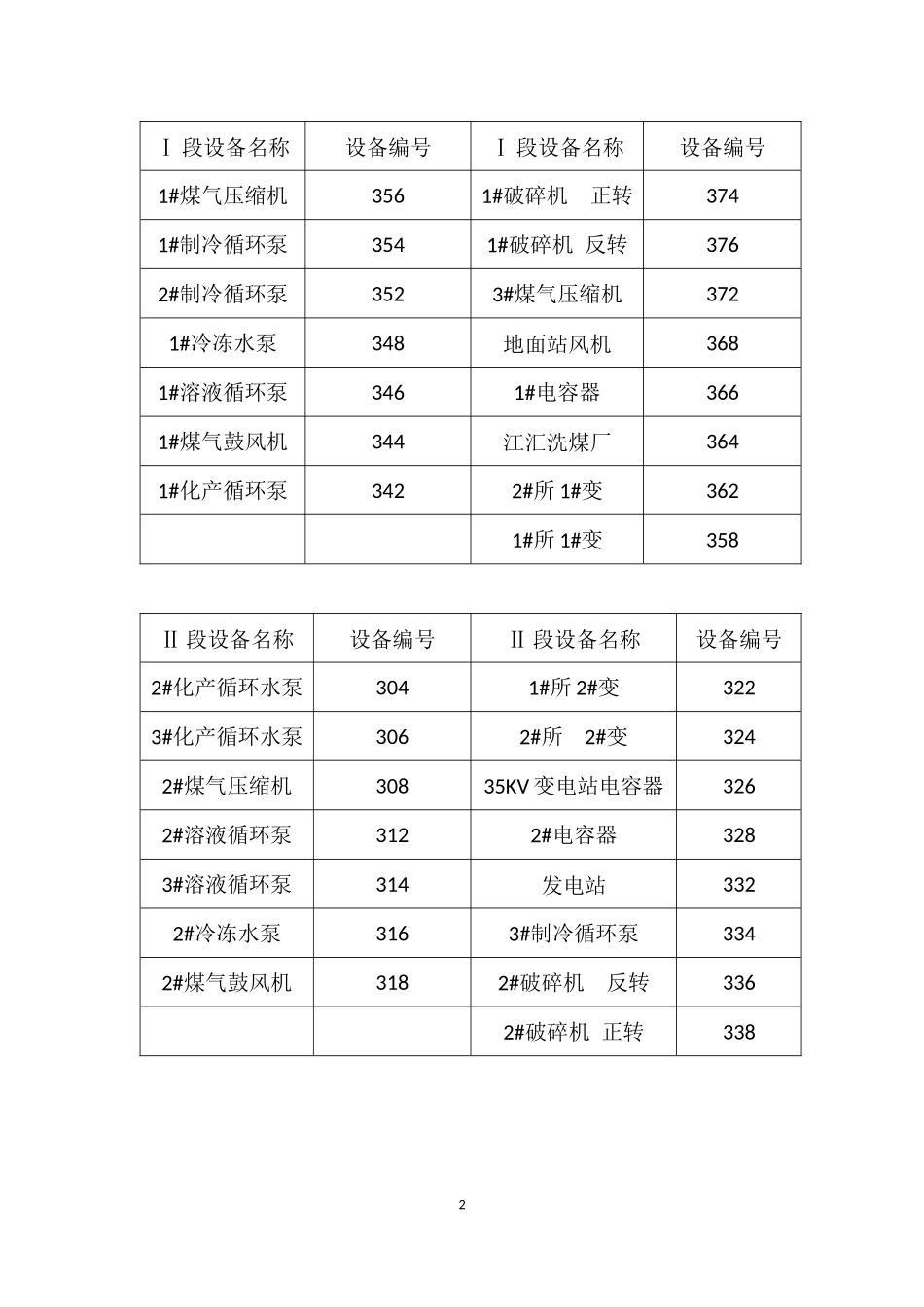

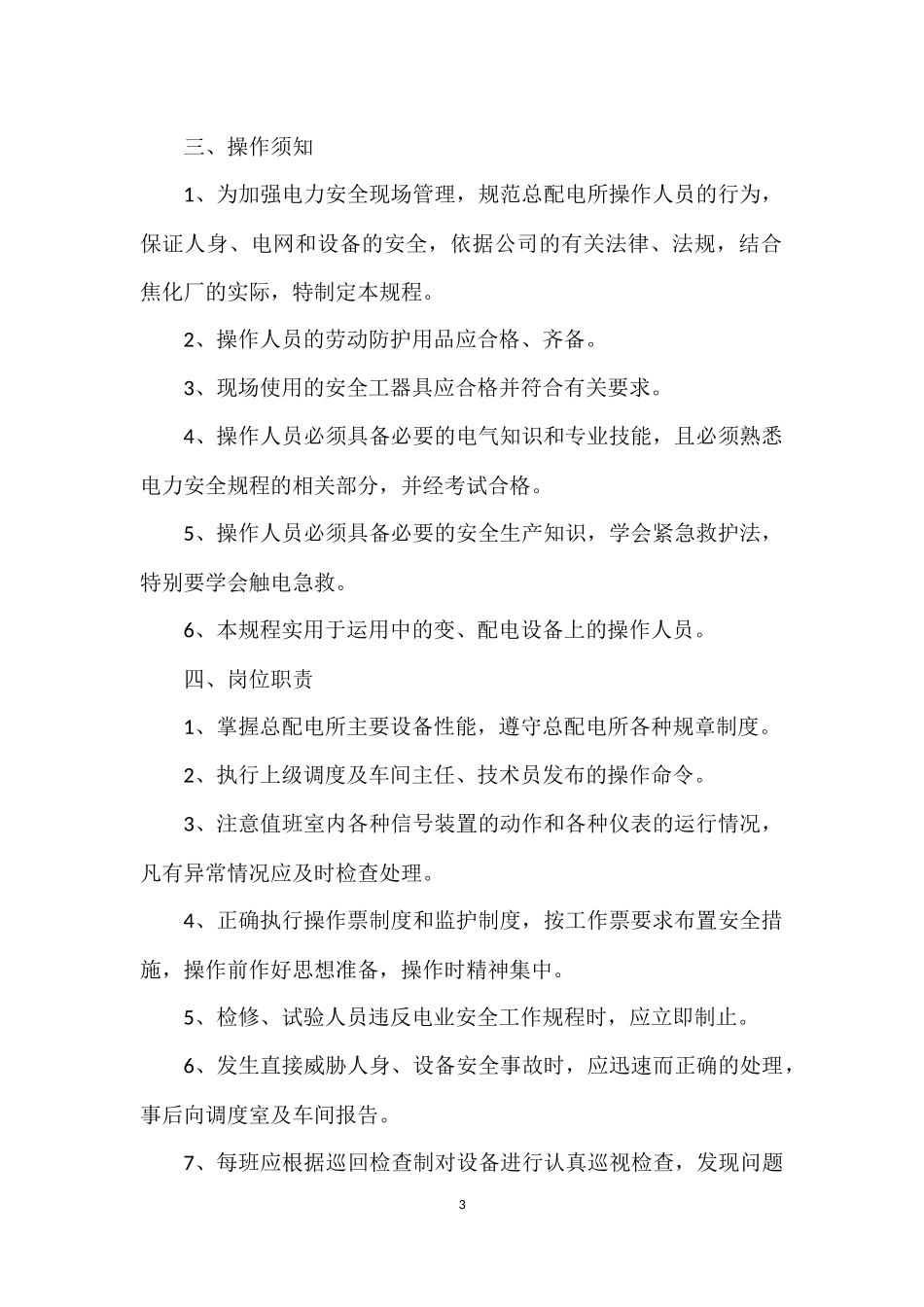

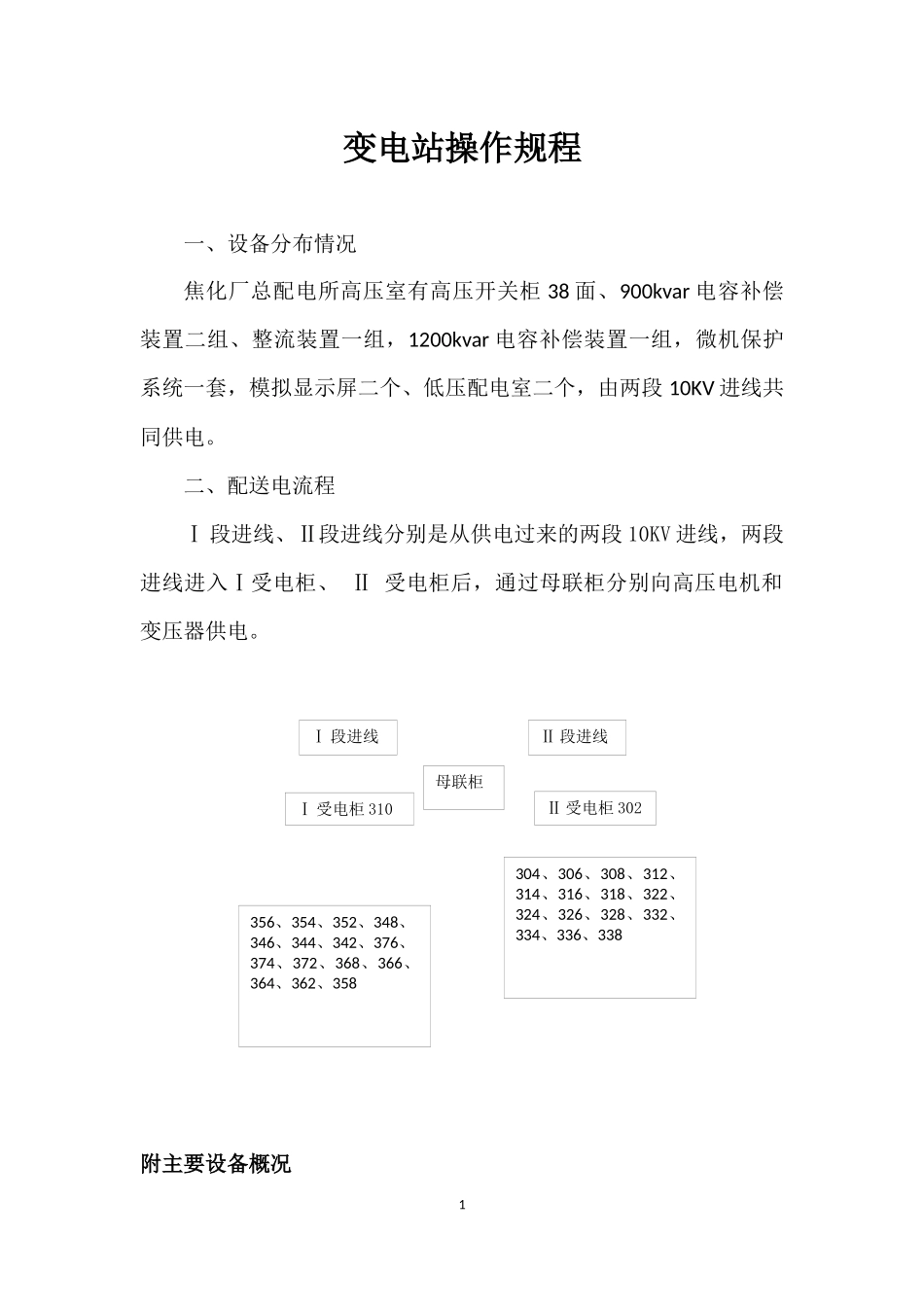

变电站操作规程一、设备分布情况焦化厂总配电所高压室有高压开关柜38面、900kvar电容补偿装置二组、整流装置一组，1200kvar电容补偿装置一组，微机保护系统一套，模拟显示屏二个、低压配电室二个，由两段10KV进线共同供电。二、配送电流程Ⅰ段进线、Ⅱ段进线分别是从供电过来的两段10KV进线，两段进线进入Ⅰ受电柜、Ⅱ受电柜后，通过母联柜分别向高压电机和变压器供电。附主要设备概况1Ⅰ段进线Ⅱ段进线Ⅰ受电柜310Ⅱ受电柜302母联柜356、354、352、348、346、344、342、376、374、372、368、366、364、362、358304、306、308、312、314、316、318、322、324、326、328、332、334、336、338Ⅰ段设备名称设备编号Ⅰ段设备名称设备编号1#煤气压缩机3561#破碎机正转3741#制冷循环泵3541#破碎机反转3762#制冷循环泵3523#煤气压缩机3721#冷冻水泵348地面站风机3681#溶液循环泵3461#电容器3661#煤气鼓风机344江汇洗煤厂3641#化产循环泵3422#所1#变3621#所1#变358Ⅱ段设备名称设备编号Ⅱ段设备名称设备编号2#化产循环水泵3041#所2#变3223#化产循环水泵3062#所2#变3242#煤气压缩机30835KV变电站电容器3262#溶液循环泵3122#电容器3283#溶液循环泵314发电站3322#冷冻水泵3163#制冷循环泵3342#煤气鼓风机3182#破碎机反转3362#破碎机正转3382三、操作须知1、为加强电力安全现场管理，规范总配电所操作人员的行为，保证人身、电网和设备的安全，依据公司的有关法律、法规，结合焦化厂的实际，特制定本规程。2、操作人员的劳动防护用品应合格、齐备。3、现场使用的安全工器具应合格并符合有关要求。4、操作人员必须具备必要的电气知识和专业技能，且必须熟悉电力安全规程的相关部分，并经考试合格。5、操作人员必须具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。6、本规程实用于运用中的变、配电设备上的操作人员。四、岗位职责1、掌握总配电所主要设备性能，遵守总配电所各种规章制度。2、执行上级调度及车间主任、技术员发布的操作命令。3、注意值班室内各种信号装置的动作和各种仪表的运行情况，凡有异常情况应及时检查处理。4、正确执行操作票制度和监护制度，按工作票要求布置安全措施，操作前作好思想准备，操作时精神集中。5、检修、试验人员违反电业安全工作规程时，应立即制止。6、发生直接威胁人身、设备安全事故时，应迅速而正确的处理，事后向调度室及车间报告。7、每班应根据巡回检查制对设备进行认真巡视检查，发现问题3及时处理并记入记录本。8、保持设备、场地整齐清洁。9、保管好工具、材料备品、仪表、安全防火用具、钥匙和记录用纸。10、严格按交接班制度进行交接班。五、高压电气设备上工作的基本要求（安全、技术）1、变电所高压设备进行操作时，必须有上级命令和指示或其他操作依据，填写操作票、并确认无误后，方可进行操作。2、操作时必须两人进行，一人监护，一人操作，两人必须明了操作的目的和要求。3、操作前必须核对被操作的设备名称及编号是否与操作票一致。4、操作后如果有检修人员在电气设备上工作，必须作好安全措施，并将安全措施记入操作票中。5、高压电气设备投入运行前的准备工作。1）真空断路器2）断路器的绝缘杆、绝缘挡板、绝缘子清洁、断路器及柜内无遗留工具，且断路器在分闸位置。3）断路器动触头无烧损，拉紧弹簧无断裂。4）断路器活动摩擦部位应保持有干净的润滑油。5）操作机构的各传动部分完好。6）所有紧固件无松动。7）在试验位做两次合、跳闸操作，确认合、跳闸、储能、遥信4状态正常。6、电力变压器操作要求：1）拆除该变压器保安措施（短路接地线，临时遮栏及工作牌）2）油位在标准线内。3）变压器外壳及套管清洁、无损、不漏油。4）外壳接地线坚固。5）变压器附属设备开关、刀闸、保护装置、监视装置等完好。6）用2500V摇表对变压器进行绝缘电阻测定，测定时间不少于1分钟，表针稳定为止，绝缘电阻每千伏不低于1兆欧。7、电力电容器操作要求：1）电容器清洁完好，无鼓肚，渗漏油现象。2）各连接线紧固，外壳接地良好，高压熔丝无熔断。3）电容器附属设备开关、刀闸、保护装置、监视装置等完好。4）电容器重新合闸，必须于...
