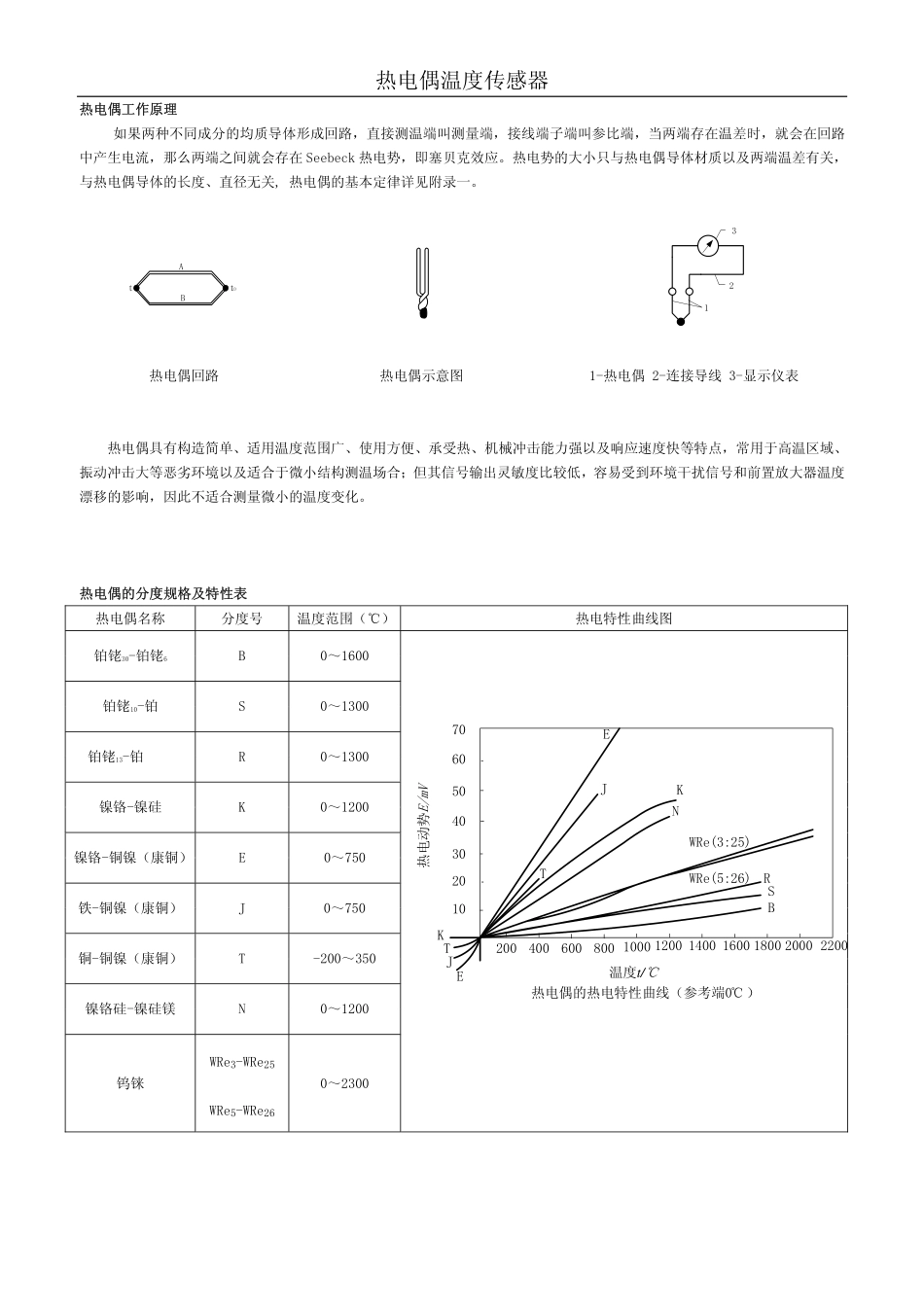

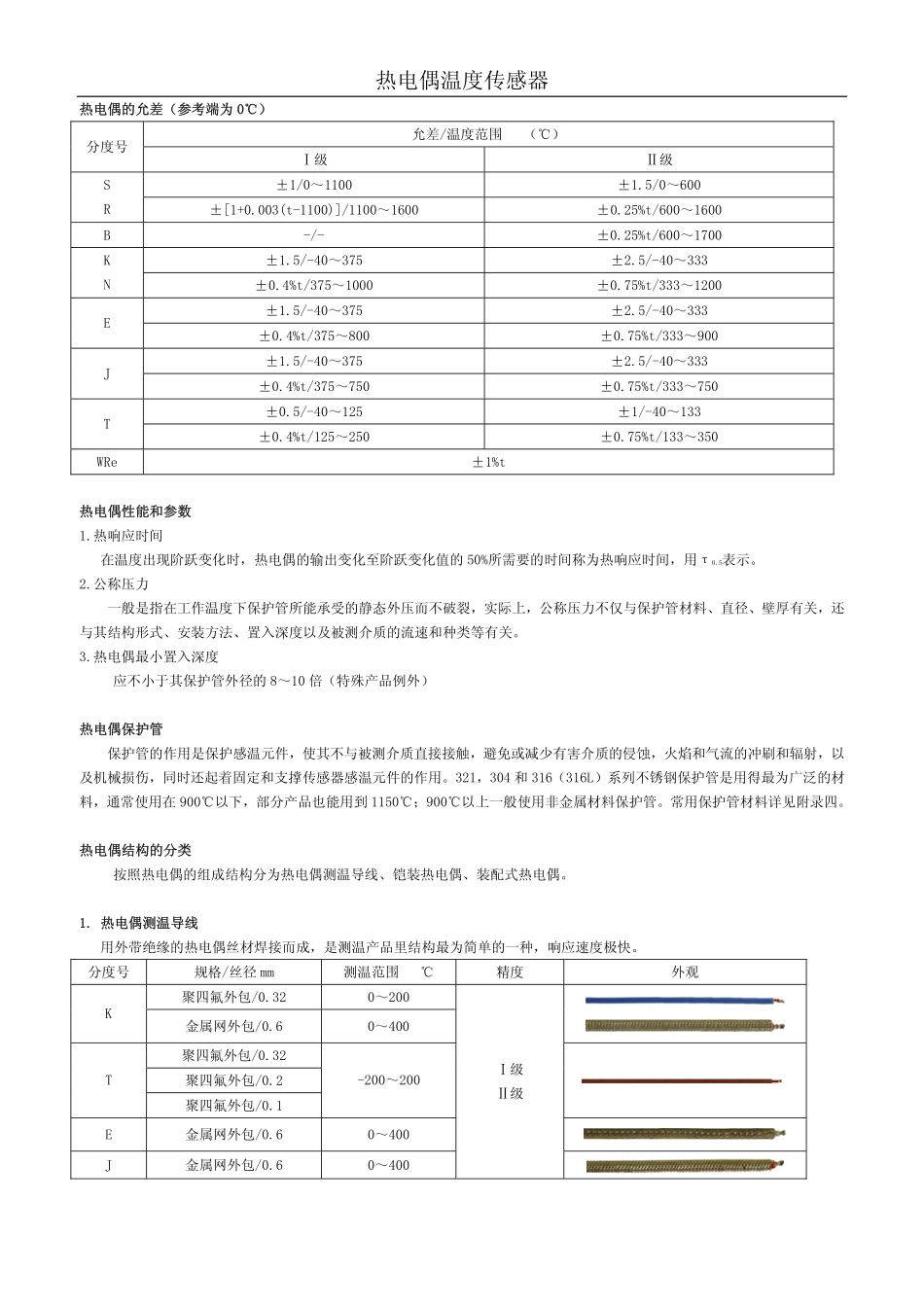

热电偶温度传感器热电偶工作原理如果两种不同成分的均质导体形成回路，直接测温端叫测量端，接线端子端叫参比端，当两端存在温差时，就会在回路中产生电流，那么两端之间就会存在Seebeck热电势，即塞贝克效应。热电势的大小只与热电偶导体材质以及两端温差有关，与热电偶导体的长度、直径无关,热电偶的基本定律详见附录一。321ABtt0热电偶回路热电偶示意图1-热电偶2-连接导线3-显示仪表热电偶具有构造简单、适用温度范围广、使用方便、承受热、机械冲击能力强以及响应速度快等特点，常用于高温区域、振动冲击大等恶劣环境以及适合于微小结构测温场合；但其信号输出灵敏度比较低，容易受到环境干扰信号和前置放大器温度漂移的影响，因此不适合测量微小的温度变化。热电偶的分度规格及特性表热电偶名称分度号温度范围（℃）热电特性曲线图铂铑30-铂铑B0～16006铂铑10-铂S0～1300铂铑13-铂R0～1300镍铬-镍硅K0～1200镍铬-铜镍（康铜）E0～750铁-铜镍（康铜）J0～750铜-铜镍（康铜）T-200～350镍铬硅-镍硅镁N0～1200钨铼WRe3-WRe25WRe5-WRe260～2300热电偶的热电特性曲线（参考端0）10203040200400600温度t/℃7050608002000180016001400120010002200KTJEEJTKNRSBWRe(3:25)WRe(5:26)℃热电动势E/mV热电偶温度传感器热电偶的允差（参考端为0℃）允差/温度范围（℃）分度号Ⅰ级Ⅱ级±1/0～1100±1.5/0～600SR±[1+0.003(t-1100)]/1100～1600±0.25%t/600～1600B-/-±0.25%t/600～1700±1.5/-40～375±2.5/-40～333KN±0.4%t/375～1000±0.75%t/333～1200±1.5/-40～375±2.5/-40～333E±0.4%t/375～800±0.75%t/333～900±1.5/-40～375±2.5/-40～333J±0.4%t/375～750±0.75%t/333～750±0.5/-40～125±1/-40～133T±0.4%t/125～250±0.75%t/133～350WRe±1%t热电偶性能和参数1.热响应时间在温度出现阶跃变化时，热电偶的输出变化至阶跃变化值的50%所需要的时间称为热响应时间，用τ0.5表示。2.公称压力一般是指在工作温度下保护管所能承受的静态外压而不破裂，实际上，公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。3.热电偶最小置入深度应不小于其保护管外径的8～10倍（特殊产品例外）热电偶保护管保护管的作用是保护感温元件，使其不与被测介质直接接触，避免或减少有害介质的侵蚀，火焰和气流的冲刷和辐射，以及机械损伤，同时还起着固定和支撑传感器感温元件的作用。321，304和316（316L）系列不锈钢保护管是用得最为广泛的材料，通常使用在900℃以下，部分产品也能用到1150℃；900℃以上一般使用非金属材料保护管。常用保护管材料详见附录四。热电偶结构的分类按照热电偶的组成结构分为热电偶测温导线、铠装热电偶、装配式热电偶。1.热电偶测温导线用外带绝缘的热电偶丝材焊接而成，是测温产品里结构最为简单的一种，响应速度极快。分度号规格/丝径mm测温范围℃精度外观聚四氟外包/0.320～200K金属网外包/0.60～400聚四氟外包/0.32聚四氟外包/0.2Ⅰ级T-200～200聚四氟外包/0.1Ⅱ级E金属网外包/0.60～400J金属网外包/0.60～400热电偶温度传感器2.铠装热电偶铠装热电偶的结构原理是：由热电偶丝、高纯氧化镁和不锈钢保护管经多次复合一体拉制而成,具有能弯曲、耐高压、耐震动、热响应时间快和坚固耐用等许多优点，可以直接测量各种生产过程中0～800℃范围内的液体、气体介质以及固体表面的温度。如无特别说明，我公司标准供货产品直径小于8mm的产品均为铠装热电偶。铠装热电偶的三种结构形式露端式接壳式绝缘式铠装热电偶三种测量结构的比较结构形式特性露端式测量端露在外面，测温响应时间最快，仅在干燥的非腐蚀介质中使用，不能在潮湿空气或液体中使用接壳式热电极与金属套管焊在一起，反应时间介于露端式和绝缘式之间，适用于外界信号干扰较小的场合使用绝缘式测量端封闭在内部，热电偶与套管之间相互绝缘，不易受外界信号干扰，是最常用的一种结构形式铠装热电偶热响应时间（参考值）S热响应时间τ0.5露端式接壳式绝缘式套管直径mm1.0＜0.10.12.00.30.40.53.00.40.61.24.00.50.82.55.00.71.24.06.00.82.06.08....
