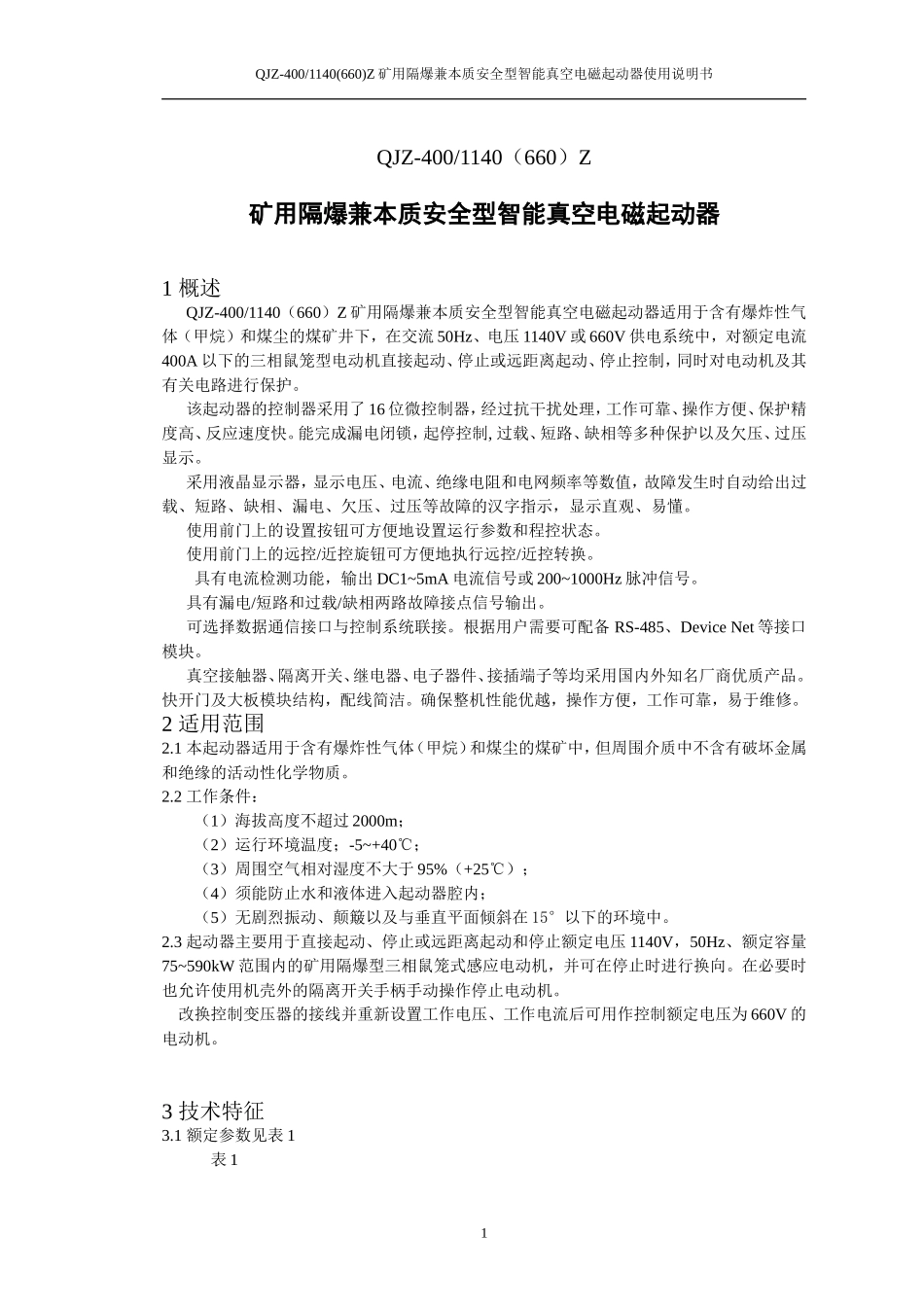

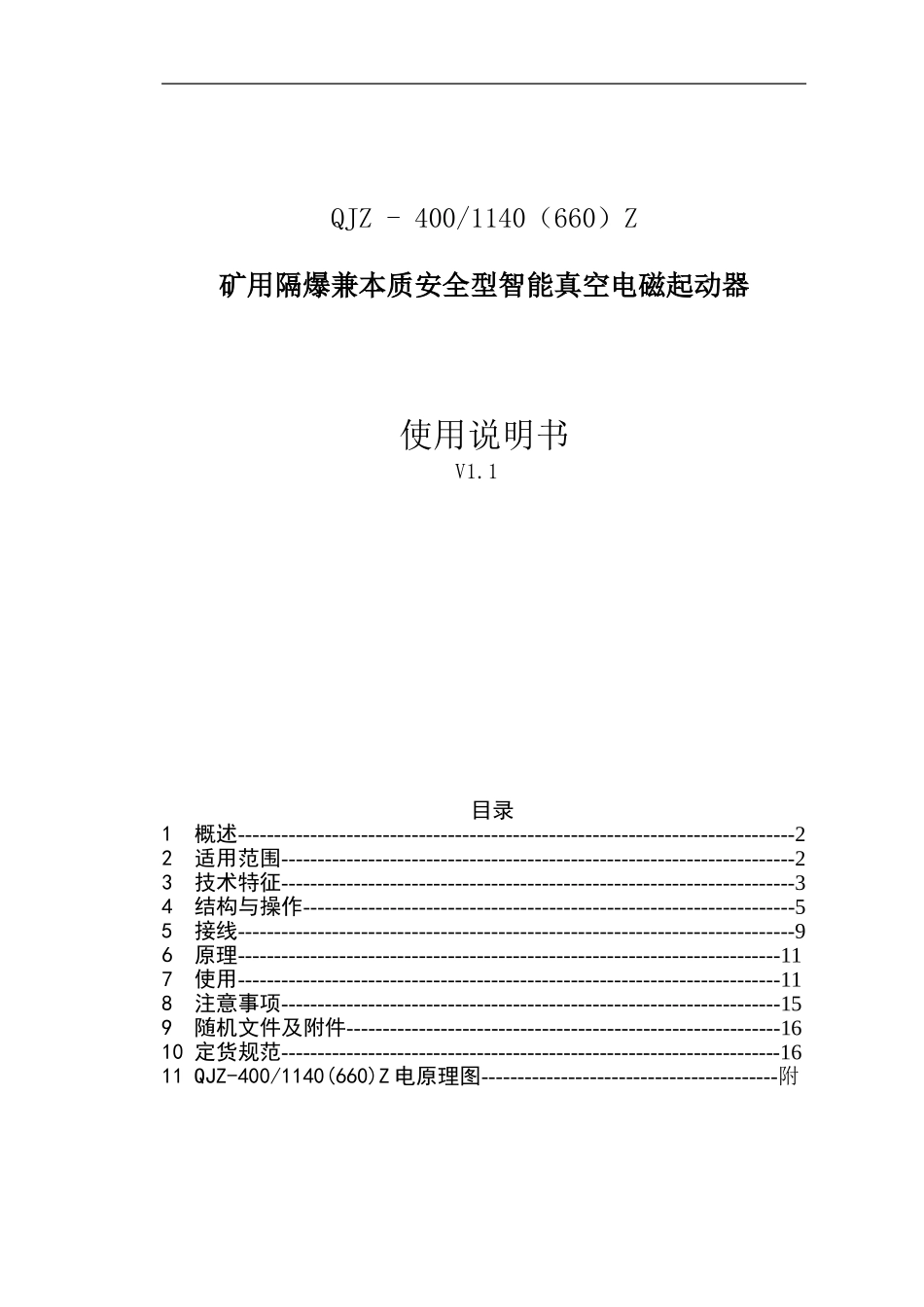

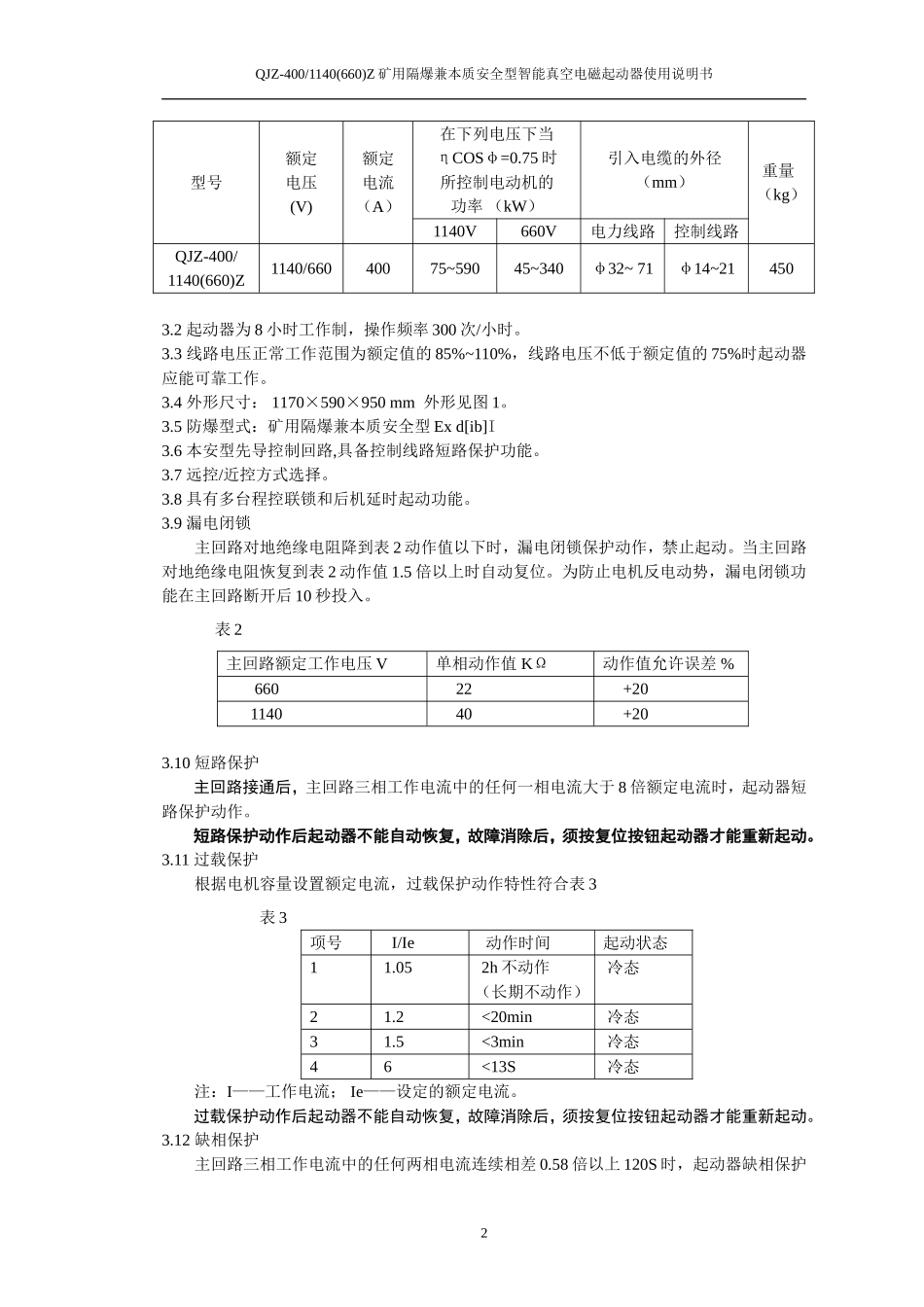

QJZ-400/1140（660）Z矿用隔爆兼本质安全型智能真空电磁起动器使用说明书V1.1目录1概述-----------------------------------------------------------------------------22适用范围-----------------------------------------------------------------------23技术特征-----------------------------------------------------------------------34结构与操作--------------------------------------------------------------------55接线-----------------------------------------------------------------------------96原理---------------------------------------------------------------------------117使用---------------------------------------------------------------------------118注意事项---------------------------------------------------------------------159随机文件及附件------------------------------------------------------------1610定货规范---------------------------------------------------------------------1611QJZ-400/1140(660)Z电原理图-----------------------------------------附QJZ-400/1140(660)Z矿用隔爆兼本质安全型智能真空电磁起动器使用说明书QJZ-400/1140（660）Z矿用隔爆兼本质安全型智能真空电磁起动器1概述QJZ-400/1140（660）Z矿用隔爆兼本质安全型智能真空电磁起动器适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz、电压1140V或660V供电系统中，对额定电流400A以下的三相鼠笼型电动机直接起动、停止或远距离起动、停止控制，同时对电动机及其有关电路进行保护。该起动器的控制器采用了16位微控制器，经过抗干扰处理，工作可靠、操作方便、保护精度高、反应速度快。能完成漏电闭锁，起停控制,过载、短路、缺相等多种保护以及欠压、过压显示。采用液晶显示器，显示电压、电流、绝缘电阻和电网频率等数值，故障发生时自动给出过载、短路、缺相、漏电、欠压、过压等故障的汉字指示，显示直观、易懂。使用前门上的设置按钮可方便地设置运行参数和程控状态。使用前门上的远控/近控旋钮可方便地执行远控/近控转换。具有电流检测功能，输出DC1~5mA电流信号或200~1000Hz脉冲信号。具有漏电/短路和过载/缺相两路故障接点信号输出。可选择数据通信接口与控制系统联接。根据用户需要可配备RS-485、DeviceNet等接口模块。真空接触器、隔离开关、继电器、电子器件、接插端子等均采用国内外知名厂商优质产品。快开门及大板模块结构，配线简洁。确保整机性能优越，操作方便，工作可靠，易于维修。2适用范围2.1本起动器适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不含有破坏金属和绝缘的活动性化学物质。2.2工作条件：（1）海拔高度不超过2000m；（2）运行环境温度；-5~+40℃；（3）周围空气相对湿度不大于95%（+25℃）；（4）须能防止水和液体进入起动器腔内；（5）无剧烈振动、颠簸以及与垂直平面倾斜在15°以下的环境中。2.3起动器主要用于直接起动、停止或远距离起动和停止额定电压1140V，50Hz、额定容量75~590kW范围内的矿用隔爆型三相鼠笼式感应电动机，并可在停止时进行换向。在必要时也允许使用机壳外的隔离开关手柄手动操作停止电动机。改换控制变压器的接线并重新设置工作电压、工作电流后可用作控制额定电压为660V的电动机。3技术特征3.1额定参数见表1表11QJZ-400/1140(660)Z矿用隔爆兼本质安全型智能真空电磁起动器使用说明书型号额定电压(V)额定电流（A）在下列电压下当ηCOSφ=0.75时所控制电动机的功率（kW）引入电缆的外径（mm）重量（kg）1140V660V电力线路控制线路QJZ-400/1140(660)Z1140/66040075~59045~340φ32~71φ14~214503.2起动器为8小时工作制，操作频率300次/小时。3.3线路电压正常工作范围为额定值的85%~110%，线路电压不低于额定值的75%时起动器应能可靠工作。3.4外形尺寸：1170×590×950mm外形见图1。3.5防爆型式：矿用隔爆兼本质安全型Exd[ib]I3.6本安型先导控制回路,具备控制线路短路保护功能。3.7远控/近控方式选择。3.8具有多台程控联锁和后机延时起动功能。3.9漏电闭锁...
